公開番号2025160571
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063168
出願日2024-04-10
発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 10/6556 20140101AFI20251016BHJP(基本的電気素子)
要約【課題】冷却器の上面に生じた結露水が冷却器から滴下されるのを抑制することが可能な蓄電装置を提供する。
【解決手段】蓄電装置100は、蓄電モジュール10と、蓄電モジュール10の上方に配置される冷却器30とを備える。冷却器30は、蓄電モジュール10の上面10b(第1上面)に沿って延びる冷却器本体31(第1部分)と、冷却器本体31から上方に突出するように設けられた堰き止め部32(第2部分)とを含む。堰き止め部32は、冷却器本体31の上面31a(第2上面)において生じた結露水が冷却器本体31の外周縁31bに向かって流れるのを堰き止めるように設けられている。

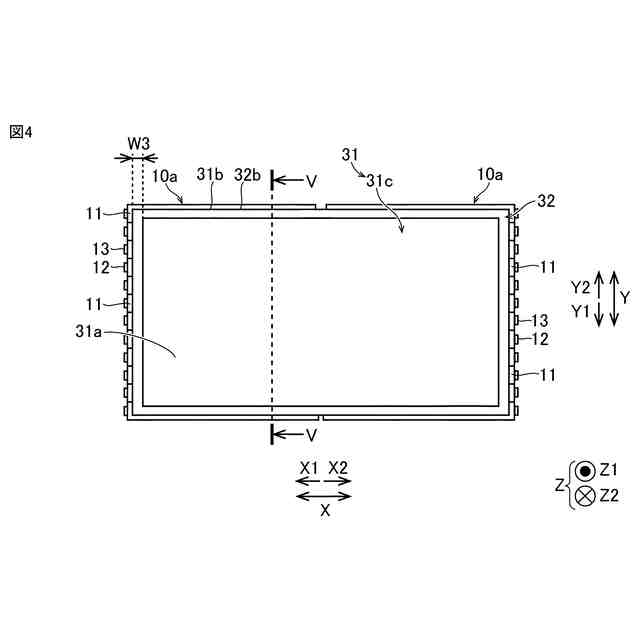

【選択図】図4
特許請求の範囲【請求項１】
蓄電モジュールと、
前記蓄電モジュールの上方に配置される冷却器と、を備え、
前記冷却器は、
前記蓄電モジュールの第１上面に沿って延びる第１部分と、
前記第１部分から上方に突出するように設けられた第２部分と、を含み、
前記第２部分は、前記第１部分の第２上面において生じた結露水が前記第１部分の外周縁に向かって流れるのを堰き止めるように設けられている、蓄電装置。
続きを表示（約 320 文字）【請求項２】
前記第２部分は、前記第１部分の前記外周縁に沿うように設けられている、請求項１に記載の蓄電装置。
【請求項３】
前記第２部分は、前記外周縁に沿って周状でかつ連続的に形成されている、請求項２に記載の蓄電装置。
【請求項４】
前記蓄電モジュールおよび前記冷却器を収容するケースをさらに備え、
前記ケースは、前記冷却器を上方から覆うアッパーカバーを含み、
前記第２部分は、弾性部材により形成されている、請求項１～３のいずれか１項に記載の蓄電装置。
【請求項５】
前記第１部分の前記第２上面に配置される断熱材をさらに備える、請求項１～３のいずれか１項に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特表２０２３－５２９４００号公報（特許文献１）には、複数の単電池と、トレイと、均温板と、冷却管路とを備える電池パックが開示されている。複数の単電池は、トレイの収容空間に収容されている。均温板は、トレイの収容空間の上部開口部をカバーしている。冷却管路は、均温板の外表面（収容空間とは反対側の表面）に配置されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５２９４００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の電池パックでは、均温板（冷却器）の上面に結露水が生じる場合がある。この場合、結露水が上面を流れて均温板の外周縁から結露水が滴下されることが考えられる。
【０００５】
本開示は、上記課題を解決するためになされたものであり、その目的は、冷却器の上面に生じた結露水が冷却器から滴下されるのを抑制することが可能な蓄電装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一の局面に係る蓄電装置は、蓄電モジュールと、蓄電モジュールの上方に配置される冷却器と、を備える。冷却器は、蓄電モジュールの第１上面に沿って延びる第１部分と、第１部分から上方に突出するように設けられた第２部分と、を含む。第２部分は、第１部分の第２上面において生じた結露水が第１部分の外周縁に向かって流れるのを堰き止めるように設けられている。
【０００７】
本開示の一の局面に係る蓄電装置には、上記のように、第１部分の第２上面において生じた結露水が冷却器の外周縁に向かって流れるのを堰き止める第２部分が設けられている。これにより、結露水が第１部分の外周縁まで流通するのを抑制することができる。その結果、結露水が冷却器から滴下されるのを抑制することができる。
【０００８】
第２部分は、第１部分の外周縁に沿うように設けられていてもよい。このような構成により、第１部分の第２上面のうち、第２部分と外周縁との間の部分の面積を極力小さくすることができる。その結果、第２部分と外周縁との間において生じる結露水の量を極力小さくすることができる。
【０００９】
第２部分は、外周縁に沿って周状でかつ連続的に形成されていてもよい。このような構成により、第２部分の内側と第２部分の外側とを連通する通路が第２部分に形成されないので、第２部分の内側において生じた結露水が外周縁まで流れるのを、より確実に抑制することができる。
【００１０】
蓄電装置は、蓄電モジュールおよび冷却器を収容するケースを備えていてもよい。ケースは、冷却器を上方から覆うアッパーカバーを含んでいてもよい。第２部分は、弾性部材により形成されていてもよい。このような構成により、アッパーカバーから第２部分に伝わる荷重を、第２部分の弾性力により吸収することができる。その結果、アッパーカバーからの荷重に起因して冷却器および蓄電モジュールが破損するのを抑制することができる。
（【００１１】以降は省略されています）
