公開番号2025160147
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025063740
出願日2025-04-08
発明の名称配管曲げ機用マンドレルアセンブリ
出願人ビエッレエンメ・ソシエタ・ペル・アチオニ,BLM S.P.A.
代理人個人,個人
主分類B21D 9/03 20060101AFI20251015BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】チューブの内側の潤滑を改善できるマンドレルアセンブリを提供する

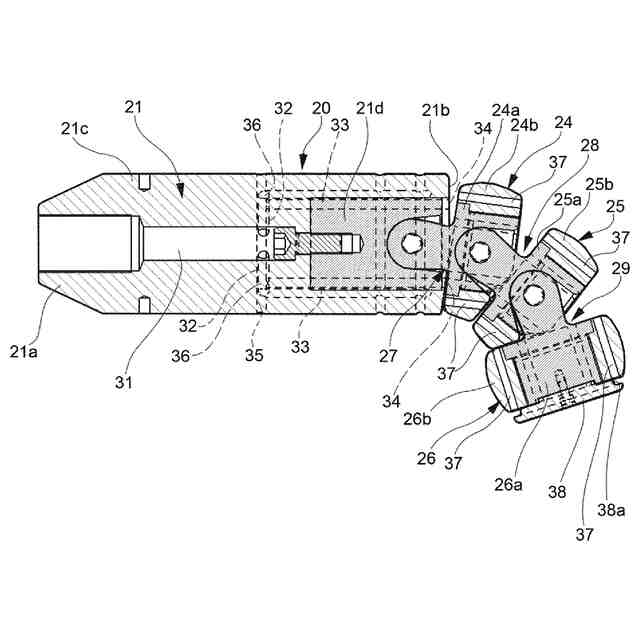

【解決手段】配管曲げ機用のマンドレル組立体は、マンドレル本体(21)と、マンドレルロッドと、それぞれの円筒形または球形のヒンジ(27～28)を介して互いにおよびマンドレル本体(21)に接続された一連の関節要素(24～26)と、マンドレル本体(21)を貫通して形成され、マンドレルロッドに沿って形成された潤滑剤供給通路と連通する潤滑剤輸送チャネル(31～36)のネットワークと、を備える。それぞれの関節要素(24～26)の長手方向に沿って延びる複数の貫通穴(37)が形成されている。貫通穴(37)は、一連の関節要素(24～26)のうち、最遠位関節要素(26)の前側に潤滑剤を送るように構成されている。最遠位関節要素(26)は、デフレクタ要素(38)を含んでいる。

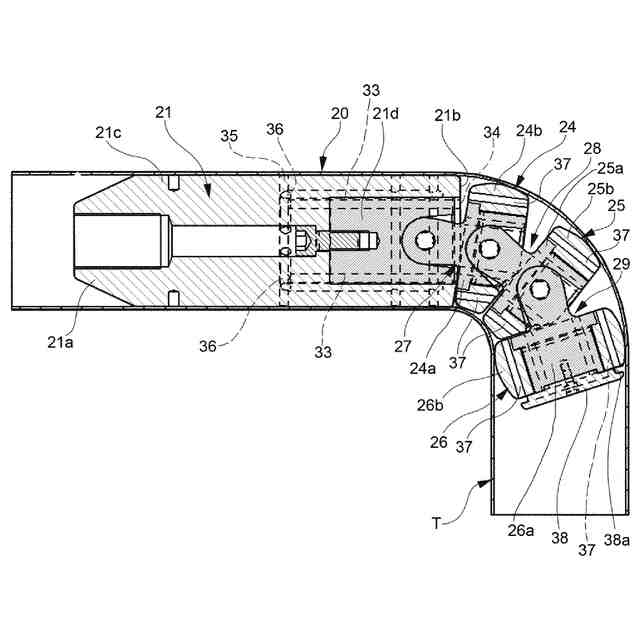

【選択図】図4
特許請求の範囲【請求項１】
配管曲げ機用マンドレルアセンブリであって、

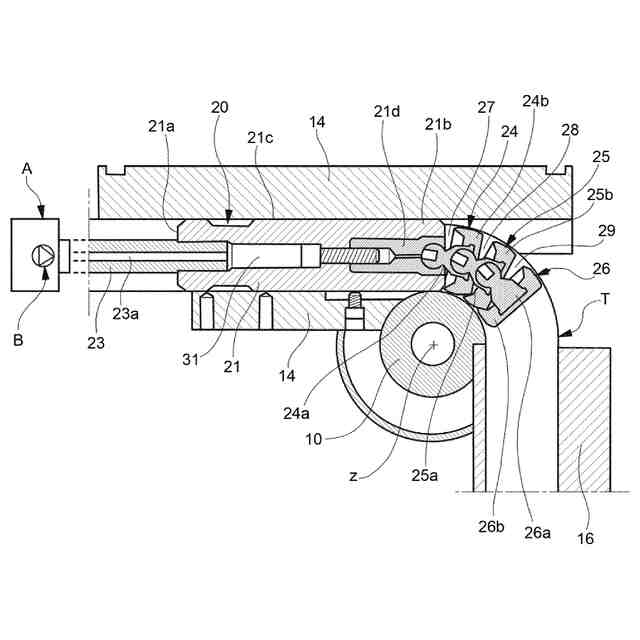

曲げられる配管（Ｔ）の内側に挿入されるように構成されたマンドレル本体（２１）であって、近位端（２１ａ）と遠位端（２１ｂ）とを有する、マンドレル本体（２１）と、
前記マンドレル本体（２１）の前記近位端（２１ａ）に剛的に連結されており、前記マンドレル本体（２１）を支持し移動させるように構成された、マンドレルロッド（２３）と、
前記マンドレル本体（２１）の前記遠位端（２１ｂ）に配置された一連の関節要素（２４～２６）であって、前記一連の関節要素（２４～２６）の各関節要素は、それぞれの円筒形または球形のヒンジ（２８、２９）を介して前記一連の関節要素の隣接する関節
要素に接続されており、前記一連の関節要素（２４～２６）は、円筒形または球形のヒンジ（２７）を介して前記マンドレル本体（２１）の前記遠位端（２１ｂ）に接続された最近位関節要素（２４）を含む、一連の関節要素（２４～２６）と、
前記マンドレル本体（２１）を貫通して形成されており、前記マンドレルロッド（２３）に沿って形成された潤滑剤供給通路（２３ａ）と連通する、潤滑剤輸送チャネルのネットワーク（３１～３６）であって、前記マンドレル本体（２１）の遠位端（２１ｂ）および周面（２１ｃ）の少なくとも一方に配置された複数の潤滑剤出口ポート（３４、３６）を含む、潤滑剤輸送チャネルのネットワーク（３１～３６）と
を備え、
それぞれの前記関節要素（２４～２６）の長手方向に沿って延びる複数の貫通穴（３７）が、それぞれの前記関節要素（２４～２６）を貫通して形成されており、前記貫通穴（３７）は、前記一連の関節要素（２４～２６）のうち、最遠位関節要素（２６）の前側に潤滑剤を搬送するように構成されており、
前記最遠位関節要素（２６）が、それぞれの貫通穴（３７）に対向して、前記最遠位関節要素（２６）の前側に固定された、デフレクタ要素（３８）を含み、前記デフレクタ要素（３８）が、前記それぞれの貫通穴（３７）から出る前記潤滑剤を径方向外側に偏向させるように構成されている、マンドレルアセンブリ。
続きを表示（約 960 文字）【請求項２】
各関節要素が、前記一連の関節要素（２４～２６）の各関節要素が前記一連の関節要素（２４～２６）の隣接する関節要素に接続される中央部分（２４ａ～２６ａ）と、前記中央部分（２４ａ～２６ａ）に取り付けられ前記中央部分（２４ａ～２６ａ）の周囲に配置されるブランケット部分（２４ｂ～２６ｂ）とを含み、前記貫通穴（３７）が全体的に前記ブランケット部分（２４ｂ～２６ｂ）を貫通して形成されている、
請求項１に記載のマンドレルアセンブリ。
【請求項３】
前記貫通穴（３７）が４ｍｍ以上の最小直径を有する、
請求項１または２に記載のマンドレルアセンブリ。
【請求項４】
前記潤滑剤輸送チャネル（３１～３６）のネットワークが、前記マンドレル本体（２１）内に中心に形成されており前記潤滑剤供給通路（２３ａ）と直接に連通する中央マニホールド（３１）を含んでおり、前記マンドレル本体（２１）の周面（２１ｃ）に向かって径方向に延びる複数の径方向チャネル（３２）が前記中央マニホールド（３１）から分岐している、
請求項１から３のいずれか１つに記載のマンドレルアセンブリ。
【請求項５】
前記マンドレル本体の前記遠位端（２１ｂ）に向かって長手方向に延びるそれぞれの長手方向チャネル（３３）が、前記径方向チャネル（３２）のそれぞれから分岐して、前記遠位端（２１ｂ）において前記マンドレル本体（２１）の外側に至っており、前記複数の潤滑剤出口ポート（３４、３６）のそれぞれの潤滑剤出口ポート（３４）を有する、
請求項４に記載のマンドレルアセンブリ。
【請求項６】
前記径方向チャネル（３２）は、前記マンドレル本体（２１）の前記周面（２１ｃ）に前記複数の潤滑剤出口ポート（３４、３６）のそれぞれの潤滑剤出口ポート（３６）を有し、マンドレル本体（２１）の外側に至っている、
請求項４または５に記載のマンドレルアセンブリ。
【請求項７】
前記それぞれの潤滑剤出口ポート（３６）は、前記マンドレル本体（２１）の前記周面（２１ｃ）に形成された少なくとも１つの表面溝（３５）に至っている、
請求項６に記載のマンドレルアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配管曲げ機用のマンドレルアセンブリに関するものであり、該マンドレルアセンブリは、
曲げられる配管の内側に挿入されるように構成されたマンドレル本体であって、近位端と遠位端とを有する、マンドレル本体と、
マンドレル本体の近位端に剛的に接続されており、マンドレル本体を支持し移動させるように構成された、マンドレルロッドと、
マンドレル本体の遠位端に配置された一連の関節要素であって、該一連の関節要素の各関節要素は、それぞれの円筒形または球形のヒンジを介して、該一連の関節要素の隣接する関節要素に接続されており、該一連の関節要素は、円筒形または球形のヒンジを介して該マンドレル本体の遠位端に接続された最近位関節要素を含む、一連の関節要素と、
マンドレル本体を貫通して形成されており、マンドレルロッドに沿って形成された潤滑剤供給通路と連通する、潤滑剤輸送チャネルのネットワークであって、マンドレル本体の遠位端部および外周面の少なくとも一方に配置された複数の潤滑剤出口ポートを含む、潤滑剤輸送チャネルのネットワークと
を備え、
それぞれの関節要素の長手方向に沿って延びる複数の貫通穴が、それぞれの関節要素を貫通して形成されており、貫通穴は、一連の関節要素のうち最遠位関節要素の前側に潤滑剤を搬送するように構成されている。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
配管曲げ機では、マンドレルアセンブリの使用は、マンドレルアセンブリが、変形プロセス中に配管のプロファイルを内側から支持し、配管のしわまたは楕円の形成を防止する、役割を果たすものとして、周知である。
【０００３】
基本的な側面は、マンドレルアセンブリと配管の内面との間の隙間に実質的な潤滑膜を形成することである。通常、潤滑剤（粘度が異なる場合もある）は、機械に搭載された供給システムからポンプで送り込まれる。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
供給システムは、マンドレルロッドを通して潤滑剤を送り込む。チューブの内側の潤滑剤を分配するタスクは、マンドレル本体に在る潤滑剤排出ポートに割り当てられている。より要求の厳しい用途では、これらのポートにより分配される潤滑剤では不十分であるため、作業者による配管の内側の手作業による予備潤滑が必要となる。
【０００５】
潤滑が不十分な状態では、部品が過熱し、プロセスが正常に機能しなくなる、リスクがあり、配管が破裂する可能性がある。
【０００６】
本発明の目的は、マンドレルアセンブリによるチューブの内側の潤滑を改善できる解決策を提供することである。
【課題を解決するための手段】
【０００７】
この目的および他の目的は、添付の独立請求項１に規定された特性を有するマンドレルアセンブリのおかげで、本発明によれば完全に達成される。
【０００８】
本発明の有利な実施形態は、従属請求項の主題であり、その内容は以下の説明の不可欠かつ統合的な部分として理解される。
【０００９】
要約すると、本発明は、最遠位関節要素が、それぞれの貫通孔に対向して、最遠位関節要素の前側に固定されたデフレクタ要素を備え、上記デフレクタ要素が、貫通孔から出る潤滑剤を径方向外側に偏向させるように構成されていることに基づいている。
【００１０】
このようなマンドレル組立体のおかげで、マンドレル本体から出た潤滑剤が、関節要素に形成された貫通孔を通り、最遠位関節要素の前側に達するまで、マンドレル本体と最近位関節要素との間の空間を通り、連続する関節要素間の空間を通ることができるので、潤滑剤の分配を改善できる。
（【００１１】以降は省略されています）
