公開番号2025140958
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040629
出願日2024-03-15
発明の名称異形棒鋼の捻れ抑制方法
出願人共英製鋼株式会社
代理人個人,個人
主分類B21D 3/16 20060101AFI20250919BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】全長に捻れがない異形棒鋼を生産することができる異形棒鋼の捻れ抑制方法を提供すること。

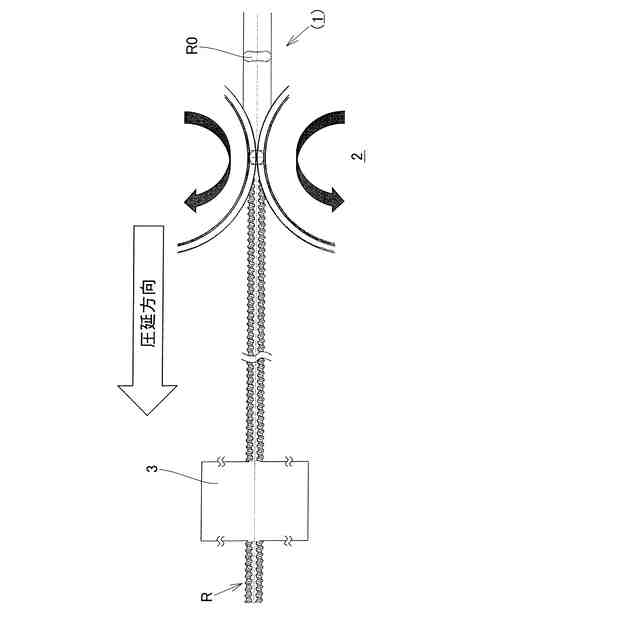

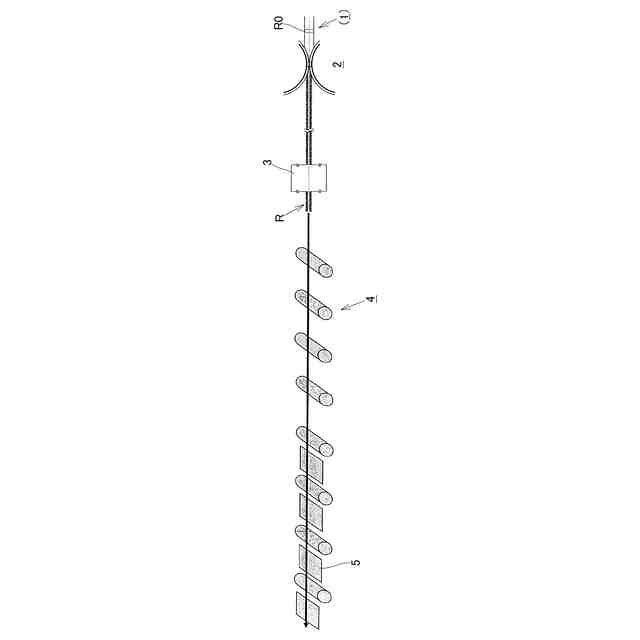

【解決手段】突起成形用圧延ロール2で突起Sを形成した異形棒鋼Rを、突起成形用圧延ロール2の下流側に設置した一対のロールを用いて塑性加工することで、異形棒鋼Rに発生する捻れを矯正するもので、当該一対のロールに、横断面形状が円弧状の凸形をし、かつ、この円弧状の凸形をした凸部の表面に多数の小凸部及び/又は小凹部を形成した凸型ロール3を使用し、異形棒鋼Rの突起Sが形成されていない、横断面形状が円弧状をした凹溝Hの箇所を両側から凸型ロール3の凸部及び小凸部及び/又は小凹部で圧下し、塑性加工を異形棒鋼Rの中心部に加えることで、異形棒鋼Rに発生する捻れを矯正する。
【選択図】図3
特許請求の範囲【請求項１】
突起成形用圧延機の突起成形用圧延ロールで突起を形成した異形棒鋼を、突起成形用圧延機の下流側に設置した一対のロールを用いて塑性変形させることで、異形棒鋼に発生する捻れを矯正する異形棒鋼の捻れ抑制方法において、
前記突起成形用圧延ロールで突起を形成する工程の後工程として、突起成形用圧延機の下流側に設置した一対のロールに、横断面形状が円弧状の凸形をし、かつ、該円弧状の凸形をした凸部の表面に多数の小凸部及び／又は小凹部を形成した凸型ロールを使用し、異形棒鋼の突起が形成されていない、横断面形状が円弧状をした凹溝の箇所を両側から凸型ロールの凸部及び小凸部及び／又は小凹部で圧下し、塑性加工を異形棒鋼の中心部に加えることで、異形棒鋼に発生する捻れを矯正するようにする工程を含む
ことを特徴とする異形棒鋼の捻れ抑制方法。
続きを表示（約 190 文字）【請求項２】

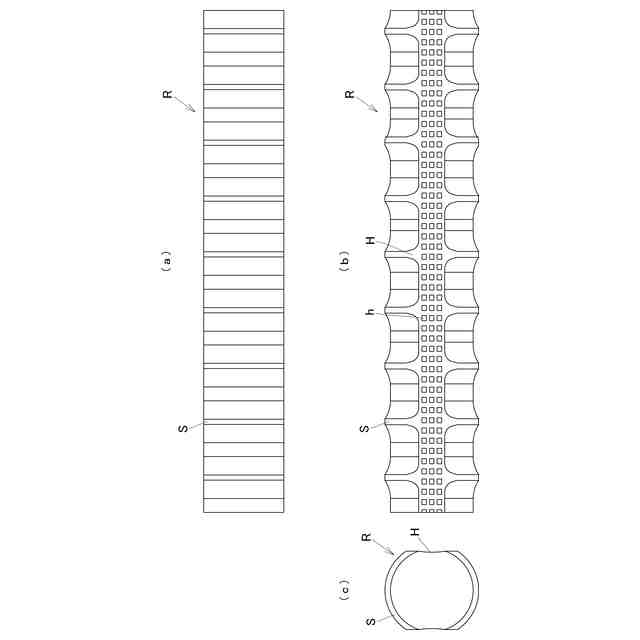

前記小凸部及び／又は小凹部によって異形棒鋼の凹溝の表面に形成される小凹部及び／又は小凸部が、異形棒鋼の長手方向の寸法を表示する目盛り機能を備えることを特徴とする請求項１に記載の異形棒鋼の捻れ抑制方法。
【請求項３】
前記異形棒鋼の凹溝が形成される面にリブが形成されないようにしてなることを特徴とする請求項１又は２に記載の異形棒鋼の捻れ抑制方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、異形棒鋼（表面にリブやねじ状の節等の突起を形成することにより、コンクリートとの付着強度を高めるようにした鉄筋であって、「異形鉄筋」とも呼ばれている。本明細書において、「異形棒鋼」、表面に形成されたリブやねじ状の節等の突起を、単に「突起」という。）を製造する際に、異形棒鋼に発生する捻れを抑制し、異形棒鋼の形状を改善するようにした異形棒鋼の捻れ抑制方法に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ところで、異形棒鋼は、圧延により異形棒鋼を製造する際に、表面にリブやねじ状の節等の突起を形成することに起因する捻れを誘発する傾向があり、これによって、異形棒鋼の形状精度が低下するという問題があった。
【０００３】
この問題への対策、すなわち、異形棒鋼を製造する際に、異形棒鋼に発生する捻れを抑制する方法として、
１．圧延入口ガイドを逆方向に前もって傾けることで、異形棒鋼に発生する捻れを相殺する方法（例えば、特許文献１参照。）。
２．出口スタンドでローラガイドを用いて異形棒鋼を保持することで、異形棒鋼に発生する捻れを矯正する方法（例えば、特許文献２参照。）。
が提案され、実用化されている。
【０００４】
しかしながら、上記従来の異形棒鋼の捻れ抑制方法は、
１．圧延入口ガイドを逆方向に前もって傾ける方法は、左右非対称圧延となり、肩部のねじ山の形状精度が低下する。
２．出口スタンドでローラガイドを用いて異形棒鋼を保持する方法は、ローラガイドのローラと接する２点による捻り戻し矯正となり、全長（先端、中間及び後端）で性状が均一でない製品には捻れが不均一に残る。
という問題があった。
【０００５】
ところで、本件出願人は、先に、上記従来の異形棒鋼の捻れ抑制方法の有する問題点に鑑み、全長（先端、中間及び後端）で性状が均一でない製品の場合でも、側面から一様な変形を加えることで全長に捻れがない異形棒鋼を生産することができる異形棒鋼の捻れ抑制方法を提案した（特許文献３参照。）。
【０００６】

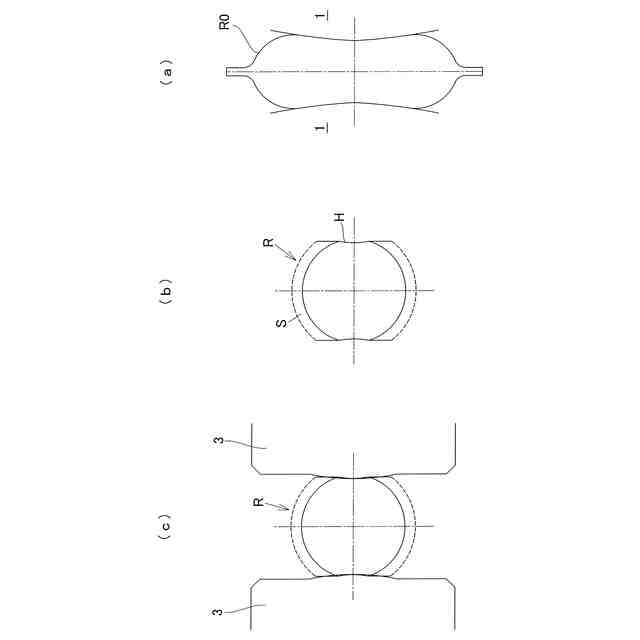

この異形棒鋼の捻れ抑制方法は、具体的には、ねじ形状成形用圧延ロールでねじ状の節を形成したねじ節鉄筋を、ねじ形状成型用圧延機の下流側に設置した一対のロールを用いて塑性変形させることで、ねじ節鉄筋に発生する捻れを矯正するねじ節鉄筋の捻れ抑制方法において、前記一対のロールに、横断面形状が円弧状をした凸型ロールを使用し、ねじ節鉄筋のねじ状の節が形成されていない箇所を両側から圧下し、塑性加工をねじ節鉄筋の中心部に加えることで、ねじ節鉄筋に発生する捻れを矯正するものであるが、横断面形状が円弧状をした凸型ロールによって塑性加工を行った場合、ねじ節鉄筋の中心部が十分に塑性変形されずに捻れが残ることがあるという問題があった。
【先行技術文献】
【特許文献】
【０００７】
特開２００１－１５００１７号公報
特開２００７－１２５５９７号公報
特許第７３４０６７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、上記従来の異形棒鋼の捻れ抑制方法の有する問題点に鑑み、特許文献３で開示した異形棒鋼の捻れ抑制方法を改良することで、全長に捻れがない異形棒鋼を生産することができる異形棒鋼の捻れ抑制方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記目的を達成するため、本発明の異形棒鋼の捻れ抑制方法は、突起成形用圧延機の突起成形用圧延ロールで突起を形成した異形棒鋼を、突起成形用圧延機の下流側に設置した一対のロールを用いて塑性変形させることで、異形棒鋼に発生する捻れを矯正する異形棒鋼の捻れ抑制方法において、前記突起成形用圧延ロールで突起を形成する工程の後工程として、突起成形用圧延機の下流側に設置した一対のロールに、横断面形状が円弧状の凸形をし、かつ、該円弧状の凸形をした凸部の表面に多数の小凸部及び／又は小凹部を形成した凸型ロールを使用し、異形棒鋼の突起が形成されていない、横断面形状が円弧状をした凹溝の箇所を両側から凸型ロールの凸部及び小凸部及び／又は小凹部で圧下し、塑性加工を異形棒鋼の中心部に加えることで、異形棒鋼に発生する捻れを矯正するようにする工程を含むことを特徴とする。
【００１０】
この場合において、前記小凸部及び／又は小凹部によって異形棒鋼の凹溝の表面に形成される小凹部及び／又は小凸部が、異形棒鋼の長手方向の寸法を表示する目盛り機能を備えることができる。
（【００１１】以降は省略されています）
