特許ウォッチ

公開番号2025159042
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025131790,2021085849
出願日2025-08-06,2021-05-21
発明の名称位相差層および粘着剤層付偏光板、ならびに、該位相差層および粘着剤層付偏光板を用いた画像表示装置
出願人日東電工株式会社
代理人個人
主分類G02B 5/30 20060101AFI20251009BHJP(光学)
要約【課題】高温環境下において位相差ムラが抑制され、高温環境下において色ムラおよび光漏れが抑制された画像表示装置を実現し得る位相差層および粘着剤層付偏光板を提供すること。
【解決手段】本発明の位相差層および粘着剤層付偏光板は、偏光子を含む偏光板と、偏光板に第1の粘着剤層を介して貼り合わせられた位相差層と、位相差層の偏光板と反対側に最外層として設けられた第2の粘着剤層と、を有する。位相差層は、樹脂フィルムの延伸フィルムで構成され、Re(450)<Re(550)の関係を満足する。第1の粘着剤層の85℃および500時間の加熱試験後の糊ずれ量は900μm以下であり、第2の粘着剤層の85℃におけるクリープ値は40μm以下である。
【選択図】図1
特許請求の範囲【請求項１】
偏光子を含む偏光板と、該偏光板に第１の粘着剤層を介して貼り合わせられた位相差層と、該位相差層の該偏光板と反対側に最外層として設けられた第２の粘着剤層と、を有し、
該位相差層が、樹脂フィルムの延伸フィルムで構成され、Ｒｅ（４５０）＜Ｒｅ（５５０）の関係を満足し、
該第１の粘着剤層の８５℃および５００時間の加熱試験後の糊ずれ量が９００μｍ以下であり、
該第２の粘着剤層の８５℃におけるクリープ値が４０μｍ以下である、
位相差層および粘着剤層付偏光板：
ここで、Ｒｅ（４５０）およびＲｅ（５５０）は、それぞれ、２３℃における波長４５０ｎｍおよび５５０ｎｍの光で測定した面内位相差である。

発明の詳細な説明【技術分野】
【０００１】
本発明は、位相差層および粘着剤層付偏光板、ならびに、該位相差層および粘着剤層付偏光板を用いた画像表示装置に関する。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
近年、液晶表示装置およびエレクトロルミネセンス（ＥＬ）表示装置（例えば、有機ＥＬ表示装置、無機ＥＬ表示装置）に代表される画像表示装置が急速に普及している。画像表示装置には、代表的には偏光板および位相差板が用いられている。実用的には、偏光板と位相差板とを一体化した位相差層付偏光板が広く用いられている（例えば、特許文献１）。しかし、位相差層付偏光板は、高温環境下において位相差ムラが発生し、その結果、高温環境下において画像表示装置に色ムラおよび光漏れが発生する場合がある。
【先行技術文献】
【特許文献】
【０００３】
特許第３３２５５６０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は上記従来の課題を解決するためになされたものであり、その主たる目的は、高温環境下において位相差ムラが抑制され、高温環境下において色ムラおよび光漏れが抑制された画像表示装置を実現し得る位相差層および粘着剤層付偏光板を提供することにある。
【課題を解決するための手段】
【０００５】
本発明の実施形態による位相差層および粘着剤層付偏光板は、偏光子を含む偏光板と、該偏光板に第１の粘着剤層を介して貼り合わせられた位相差層と、該位相差層の該偏光板と反対側に最外層として設けられた第２の粘着剤層と、を有する。該位相差層は、樹脂フィルムの延伸フィルムで構成され、Ｒｅ（４５０）＜Ｒｅ（５５０）の関係を満足する。該第１の粘着剤層の８５℃および５００時間の加熱試験後の糊ずれ量は９００μｍ以下であり、該第２の粘着剤層の８５℃におけるクリープ値は４０μｍ以下である。ここで、Ｒｅ（４５０）およびＲｅ（５５０）は、それぞれ、２３℃における波長４５０ｎｍおよび５５０ｎｍの光で測定した面内位相差である。
１つの実施形態においては、上記位相差層のＲｅ（５５０）は１００ｎｍ～２００ｎｍであり、該位相差層の遅相軸と上記偏光子の吸収軸とのなす角度は４０°～５０°または１３０°～１４０°である。
１つの実施形態においては、上記位相差層の厚みは１５μｍ～６０μｍである。
１つの実施形態においては、上記第１の粘着剤層の８５℃および５００時間の加熱試験後の糊ずれ量は２５０μｍ以下である。
１つの実施形態においては、上記第２の粘着剤層を構成する粘着剤組成物は、ベースポリマー１００重量部に対して架橋剤を１．５重量部以上含む。
１つの実施形態においては、上記第２の粘着剤層を構成する粘着剤組成物は、ベースポリマー１００重量部に対して架橋剤を５重量部以上含む。
１つの実施形態においては、上記位相差層および粘着剤層付偏光板は、上記位相差層と上記第２の粘着剤層との間に、屈折率特性がｎｚ＞ｎｘ＝ｎｙの関係を示す別の位相差層をさらに有する。

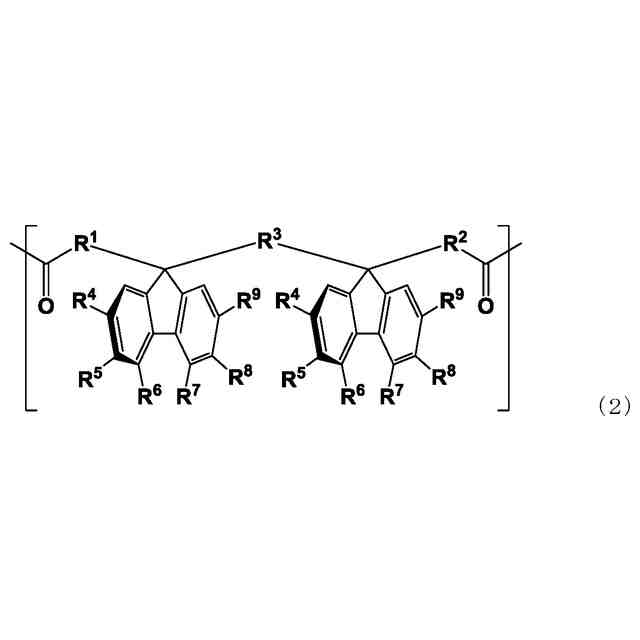

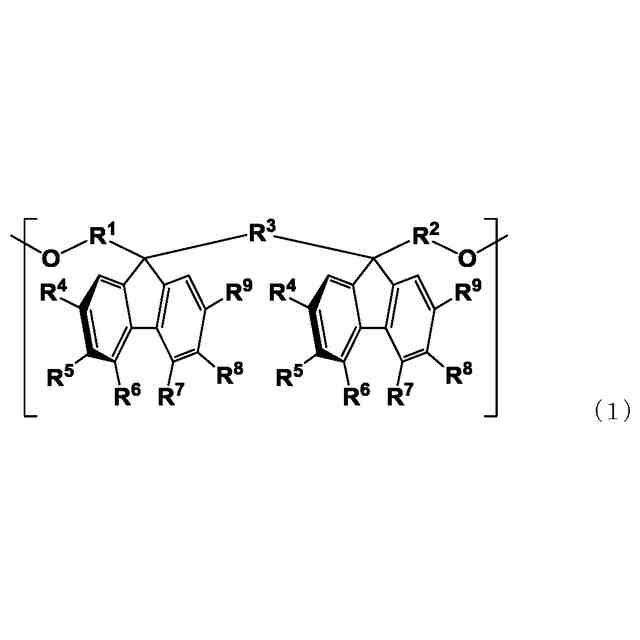

１つの実施形態においては、上記位相差層は、カーボネート結合およびエステル結合からなる群から選択される少なくとも１つの結合基と、下記一般式（１）で表される構造単位および下記一般式（２）で表される構造単位からなる群から選択される少なくとも１つの構造単位とを含み、正の屈折率異方性を有する樹脂と；アクリル系樹脂と；を含有し、該アクリル系樹脂の含有量が０．５質量％～２．０質量％であり、該アクリル系樹脂が、メタクリル酸メチル由来の構造単位を７０質量％以上含有し、その重量平均分子量Ｍｗが１０，０００～２００，０００である：
TIFF
2025159042000002.tif
69
153
TIFF
2025159042000003.tif
52
115
一般式（１）および（２）中、Ｒ
１
～Ｒ
３
は、それぞれ独立に、直接結合、置換または非置換の炭素数１～４のアルキレン基であり、Ｒ
４
～Ｒ
９
は、それぞれ独立に、水素原子、置換または非置換の炭素数１～１０のアルキル基、置換または非置換の炭素数４～１０のアリール基、置換または非置換の炭素数１～１０のアシル基、置換または非置換の炭素数１～１０のアルコキシ基、置換または非置換の炭素数１～１０のアリールオキシ基、置換または非置換のアミノ基、置換または非置換の炭素数１～１０のビニル基、置換または非置換の炭素数１～１０のエチニル基、置換基を有する硫黄原子、置換基を有するケイ素原子、ハロゲン原子、ニトロ基、またはシアノ基であり；ただし、Ｒ
４
～Ｒ
９
は、互いに同一であっても、異なっていてもよく、Ｒ
４
～Ｒ
９
のうち隣接する少なくとも２つの基が互いに結合して環を形成していてもよい。
１つの実施形態においては、上記位相差層は、２５℃／５０％ＲＨ、６０℃／５０％ＲＨ、６０℃／８５％ＲＨの順に環境を変化させる加湿ＴＭＡ試験において遅相軸方向の寸法変化率が０．２８％以下である。
１つの実施形態においては、上記位相差層は、上記別の位相差層が貼り合わされた状態で、２５℃／５０％ＲＨ、６０℃／５０％ＲＨ、６０℃／８５％ＲＨの順に環境を変化させる加湿ＴＭＡ試験において遅相軸方向の寸法変化率が０．２８％以下である。
本発明の別の局面によれば、画像表示装置が提供される。この画像表示装置は、上記の位相差層および粘着剤層付偏光板を備える。
【発明の効果】
【０００６】
本発明の実施形態によれば、位相差層および粘着剤層付偏光板において、偏光子と位相差層との間の粘着剤層の糊ずれ量ならびに位相差層および粘着剤層付偏光板を画像表示セルに貼り合わせるための粘着剤層のクリープ値を組み合わせて最適化することにより、高温環境下において位相差ムラが抑制された位相差層および粘着剤層付偏光板を実現することができる。その結果、高温環境下において色ムラおよび光漏れが抑制された画像表示装置を実現することができる。
【図面の簡単な説明】
【０００７】
本発明の１つの実施形態による位相差層および粘着剤層付偏光板の概略断面図である。
【発明を実施するための形態】
【０００８】
以下、本発明の代表的な実施形態について説明するが、本発明はこれらの実施形態には限定されない。
【０００９】
（用語および記号の定義）
本明細書における用語および記号の定義は下記の通りである。
（１）屈折率（ｎｘ、ｎｙ、ｎｚ）
「ｎｘ」は面内の屈折率が最大になる方向（すなわち、遅相軸方向）の屈折率であり、「ｎｙ」は面内で遅相軸と直交する方向（すなわち、進相軸方向）の屈折率であり、「ｎｚ」は厚み方向の屈折率である。
（２）面内位相差（Ｒｅ）
「Ｒｅ（λ）」は、２３℃における波長λｎｍの光で測定したフィルムの面内位相差である。例えば、「Ｒｅ（４５０）」は、２３℃における波長４５０ｎｍの光で測定したフィルムの面内位相差である。Ｒｅ（λ）は、フィルムの厚みをｄ（ｎｍ）としたとき、式：Ｒｅ＝（ｎｘ－ｎｙ）×ｄによって求められる。
（３）厚み方向の位相差（Ｒｔｈ）
「Ｒｔｈ（λ）」は、２３℃における波長λｎｍの光で測定したフィルムの厚み方向の位相差である。例えば、「Ｒｔｈ（４５０）」は、２３℃における波長４５０ｎｍの光で測定したフィルムの厚み方向の位相差である。Ｒｔｈ（λ）は、フィルムの厚みをｄ（ｎｍ）としたとき、式：Ｒｔｈ＝（ｎｘ－ｎｚ）×ｄによって求められる。
（４）Ｎｚ係数
Ｎｚ係数は、Ｎｚ＝Ｒｔｈ／Ｒｅによって求められる。
（５）角度
本明細書において角度に言及するときは、特に明記しない限り、当該角度は時計回りおよび反時計回りの両方の方向の角度を包含する。
【００１０】
Ａ．位相差層および粘着剤層付偏光板の全体構成

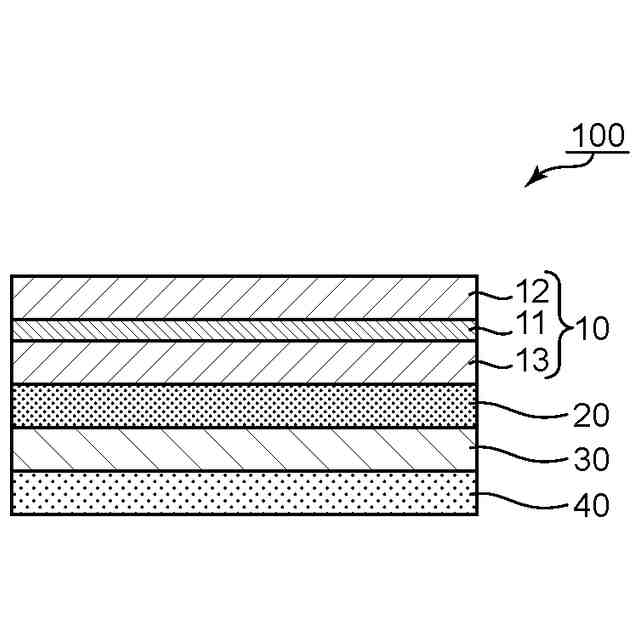

図１は、本発明の１つの実施形態による位相差層および粘着剤層付偏光板の概略断面図である。図示例の位相差層および粘着剤層付偏光板１００は、偏光板１０と、偏光板１０に第１の粘着剤層２０を介して貼り合わせられた位相差層３０と、位相差層３０の偏光板１０と反対側に最外層として設けられた第２の粘着剤層４０と、を有する。第２の粘着剤層４０により、位相差層および粘着剤層付偏光板は、画像表示セルに貼り付け可能とされている。偏光板１０は、偏光子１１と、偏光子１１の一方の側に配置された第１の保護層１２と、偏光子１１のもう一方の側に配置された第２の保護層１３とを含む。目的に応じて、第１の保護層１２および第２の保護層１３の一方は省略されてもよい。例えば、位相差層３０は偏光子１１の保護層としても機能し得るので、第２の保護層１３は省略されてもよい。位相差層３０の遅相軸と偏光子１１の吸収軸とのなす角度は、好ましくは４０°～５０°であり、より好ましくは４２°～４８°であり、さらに好ましくは４４°～４６°であり、特に好ましくは約４５°であり；あるいは、好ましくは１３０°～１４０°であり、より好ましくは１３２°～１３８°であり、さらに好ましくは１３４°～１３６°であり、特に好ましくは約１３５°である。
（【００１１】以降は省略されています）
