公開番号2025158942
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025060892
出願日2025-04-02
発明の名称部分放電監視システムを同期させるためのデバイス
出願人ジーイー・ベルノバ・テクノロジー・ゲーエムベーハー,GE Vernova Technology GmbH
代理人個人,個人,個人
主分類G01R 31/12 20200101AFI20251009BHJP(測定;試験)
要約【課題】GIS内の部分放電を識別するための同期信号を生成および提供するための新しいデバイスおよび方法を提供すること。
【解決手段】本発明は、

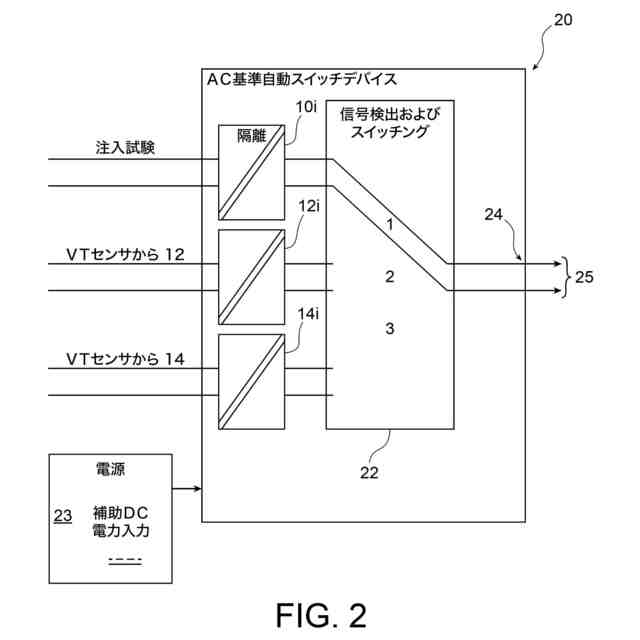

-複数のセンサから複数の同期信号を入力するための複数の入力を備えるAC基準スイッチデバイス(20)であって、該スイッチデバイスが、同期信号の存在に基づいて該複数の入力の中から入力を選択するための手段を備える、AC基準スイッチデバイス(20)、
-該AC基準スイッチデバイス(20)によって提供された該同期信号に基づいて、電力・同期信号を提供するためのACインバータ(30)
を備える、GIS内の部分放電を識別するための同期信号を提供するためのデバイス(100)に関する。

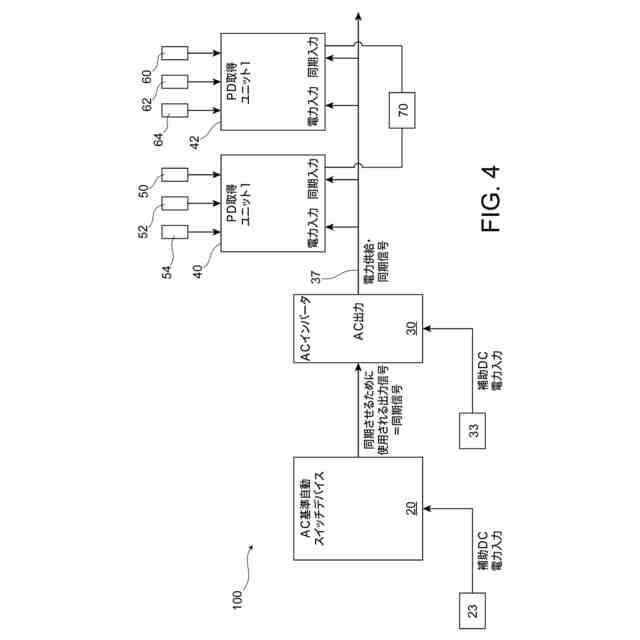

【選択図】図4

特許請求の範囲【請求項１】
－少なくとも１つの測定デバイスから複数の同期信号（１０
ｉ
、１２
ｉ
、１４
ｉ
）を入力するための複数の入力を備えるＡＣ基準スイッチデバイス（２０）であって、前記スイッチデバイスが、同期信号の存在に基づいて前記複数の入力の中から入力を選択するための手段（２２）を備える、ＡＣ基準スイッチデバイス（２０）、

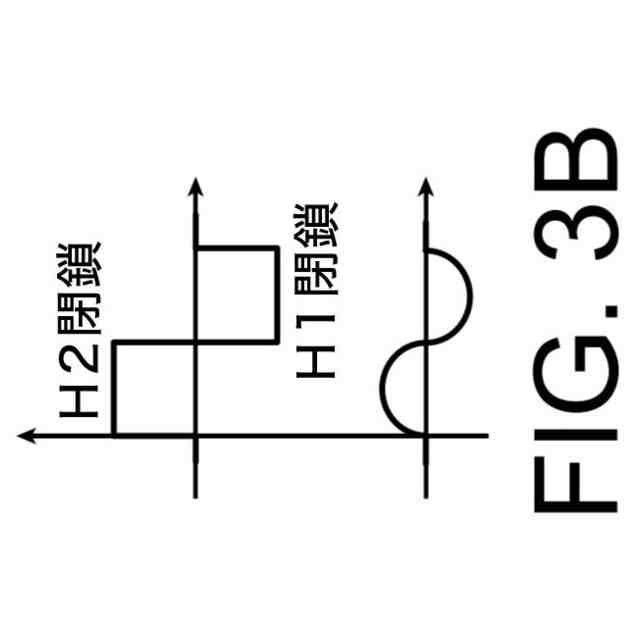

－少なくとも前記ＡＣ基準スイッチデバイス（２０）によって提供された前記同期信号に基づいて、電力・同期信号（２９）を提供するためのＡＣインバータ（３０）
を備える、ＧＩＳ内の部分放電を識別するための同期信号（２５）を提供するためのデバイス（１００）。
続きを表示（約 950 文字）【請求項２】

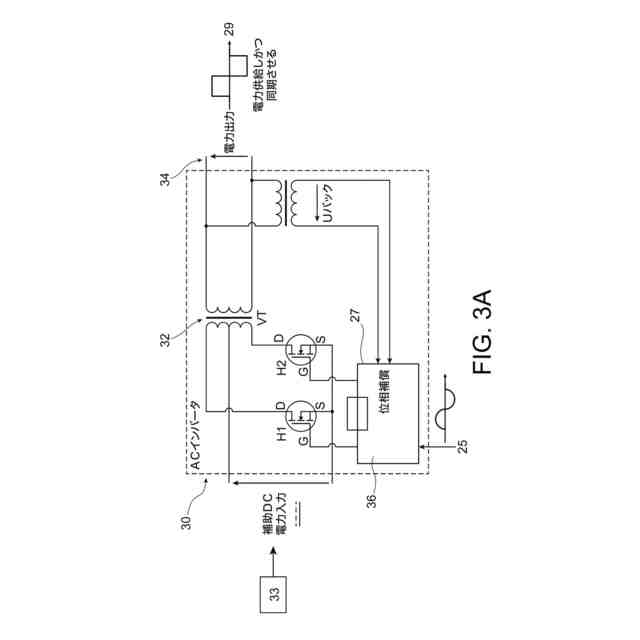

前記ＡＣインバータ（３０）が、変圧器（３２）を備える、請求項１に記載のデバイス（１００）。
【請求項３】
前記ＡＣインバータ（３０）が、マイクロコントローラ（３６）を備える、請求項１または２に記載のデバイス（１００）。
【請求項４】
前記ＡＣインバータ（３０）が、位相補償手段（３６）を備える、請求項１乃至３のいずれか１項に記載のデバイス（１００）。
【請求項５】
前記ＡＣ基準スイッチデバイス（２０）が、試験信号入力（１０
ｉ
）を備える、請求項１乃至４のいずれか１項に記載のデバイス（１００）。
【請求項６】
前記ＡＣ基準スイッチデバイス（２０）の電源（２３）を備える、請求項１乃至５のいずれか１項に記載のデバイス（１００）。
【請求項７】
前記ＡＣインバータ（３０）の電源（３３）を備え、前記ＡＣインバータ（３０）が、前記ＡＣ基準スイッチデバイス（２０）によって提供された前記同期信号、および前記電源（３３）に基づいて、電力・同期信号を提供する、請求項１乃至６のいずれか１項に記載のデバイス（１００）。
【請求項８】
－請求項１乃至７のいずれか１項に記載の、同期信号を提供するためのデバイス（１００）、

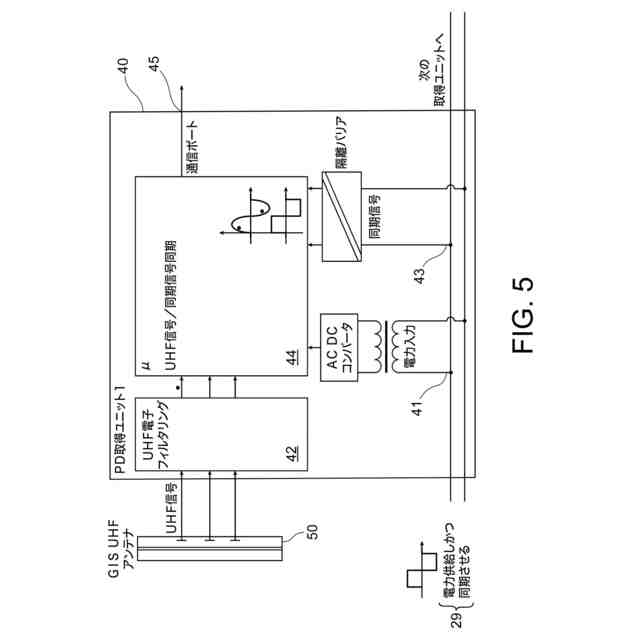

－各々１つが、前記ＡＣインバータ（３０）の出力に両方とも接続された電力入力（４１）および同期入力（４３）と、１つ以上の部分放電センサから１つ以上の信号を受信するための１つ以上の信号入力と、を備える、複数の部分放電取得ユニット（４０、４２）
を備える、ＧＩＳ内の部分放電を識別するためのシステム。
【請求項９】
前記部分放電取得ユニット（４０、４２）のうちの１つ以上が、１つ以上の部分放電センサ（５０～５４、６０～６４）に接続されている、請求項８に記載のシステム（１００）。
【請求項１０】
前記部分放電センサ（５０～５４、６０～６４）のうちの前記１つ以上が、１つ以上の光センサおよび／または音響センサおよび／またはＵＨＦセンサを含む、請求項９に記載のシステム（１００）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ガス絶縁ステーション（ＧＩＳ）などの高電圧機器内の部分放電の検出の同期に関する。
続きを表示（約 900 文字）【背景技術】
【０００２】
ＧＩＳの損傷は、様々な起源、例えば、突起および／もしくは粒子の存在ならびに／またはＧＩＳの内面上もしくは内面内の任意の種類の不均一性から生じ得る部分放電によって引き起こされ得る。
【０００３】
そのような部分放電は、様々なデバイスによって、例えば、光または音響または超高周波（ＵＨＦ）デバイスによって検出され得る。
【０００４】
すべてのこれらの検出では、欠陥の性質の識別を可能にするために高電圧（通常は５０Ｈｚまたは６０Ｈｚ）との同期が必要である。しかしながら、そのような同期は常に利用可能であるとは限らない。
【０００５】
ＵＨＦベースの方法に含まれる部分放電の検出の同期の改善に関する解決すべき技術的問題がある。特に、ＧＩＳ内の任意の部分放電の識別を可能にする同期を提供する方法およびデバイスを見出すという問題がある。
【０００６】
さらに、部分放電の検出のための同期システムは複雑であり、例えば、ＵＨＦ部分放電検出器は電力信号および取得信号を必要とする。両方の信号を生成することは複雑であり、接続数を増加させる。
【０００７】
したがって、ＵＨＦベースの方法による部分放電の検出の同期のための単純化されたシステムおよび方法を見出すことに関連する、解決すべき別の技術的問題がある。
【０００８】
別の問題は、任意の同期が基づく一次電圧源が複数の場所で測定され得るということである。これに使用されるセンサは、特性が異なる場合があり、かつ長い信号リンクと互換性がない場合がある。
【０００９】
したがって、複数の場所での検出に基づく同期を可能にする単純化されたシステムおよび方法を見出すことに関する、解決すべき別の技術的問題がある。
【００１０】
本発明では、これらの複数の電圧源を管理し、それらを部分放電監視システムに安全に分配するための新しいデバイスが提案される。
【発明の概要】
（【００１１】以降は省略されています）
