公開番号2025158535
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061173
出願日2024-04-05
発明の名称遅れ破壊試験方法
出願人JFEスチール株式会社
代理人個人
主分類G01N 17/00 20060101AFI20251009BHJP(測定;試験)
要約【課題】プレス成形品の遅れ破壊懸念部位における遅れ破壊特性を求めることができる遅れ破壊試験方法を提供する。
【解決手段】本発明に係る遅れ破壊試験方法は、プレス成形品の遅れ破壊懸念部位における最大主応力、相当塑性ひずみ及び最大主応力に垂直な方向の応力勾配を取得し(S1)、
遅れ破壊懸念部位における応力勾配に相当する応力勾配を付与可能であり、遅れ破壊懸念部における相当塑性ひずみに相当するひずみを予め付与した単軸引張試験片111を製作し(S3A)と、単軸引張試験片111の切り欠きR部117に対して、遅れ破壊懸念部位における最大主応力に相当する引張応力を負荷し、遅れ破壊懸念部位における応力勾配に相当する応力勾配を付与した状態で遅れ破壊試験を行い、割れが発生するまでの割れ発生時間を取得し、プレス成形品の遅れ破壊懸念部位における遅れ破壊特性を求める(S7A)、ものである。

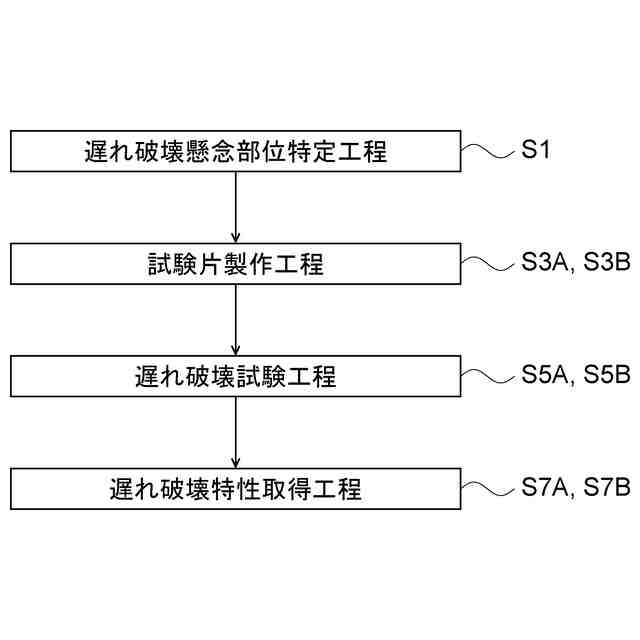

【選択図】図1
特許請求の範囲【請求項１】
プレス成形品における遅れ破壊が懸念される遅れ破壊懸念部位の遅れ破壊特性を求める遅れ破壊試験方法であって、
前記プレス成形品の応力分布及びひずみ分布を算出し、最大主応力の高い部位を前記遅れ破壊懸念部位として特定し、特定した前記遅れ破壊懸念部位における最大主応力、相当塑性ひずみ、及び前記最大主応力に垂直な方向の応力勾配を取得する遅れ破壊懸念部位特定工程と、
前記遅れ破壊懸念部位における応力勾配に相当する応力勾配を付与可能であり、前記遅れ破壊懸念部位における相当塑性ひずみに相当するひずみを予め付与した試験片を製作する試験片製作工程と、
製作した前記試験片に対して、前記遅れ破壊懸念部位における最大主応力に相当する引張応力を負荷し、前記遅れ破壊懸念部位における応力勾配に相当する応力勾配を付与した状態で前記試験片を所定の水素侵入環境下に保持する遅れ破壊試験を行い、前記試験片に割れが発生するまでの割れ発生時間を取得する遅れ破壊試験工程と、
該取得した割れ発生時間と、前記試験片に予め付与したひずみと、前記試験片に負荷した引張応力と、該負荷した引張応力により前記試験片に付与した応力勾配と、に基づいて、前記プレス成形品の前記遅れ破壊懸念部位における遅れ破壊特性を求める遅れ破壊特性取得工程と、を含む、ことを特徴とする遅れ破壊試験方法。
続きを表示（約 690 文字）【請求項２】
前記試験片は、平行部に切り欠きＲ部が形成された単軸引張試験片とし、
前記試験片製作工程において、前記平行部に前記ひずみを予め付与するとともに、前記遅れ破壊懸念部位の応力勾配に基づいて前記切り欠きＲ部の切り欠きRを決定し、
前記遅れ破壊試験工程において、前記切り欠きＲ部に対して、前記遅れ破壊懸念部位の最大主応力に相当する単軸引張応力を負荷し、前記遅れ破壊懸念部位の応力勾配に相当する応力勾配を付与する、ことを特徴とする請求項１に記載の遅れ破壊試験方法。
【請求項３】
前記試験片は、４点曲げにより曲げ部が形成される４点曲げ試験片とし、

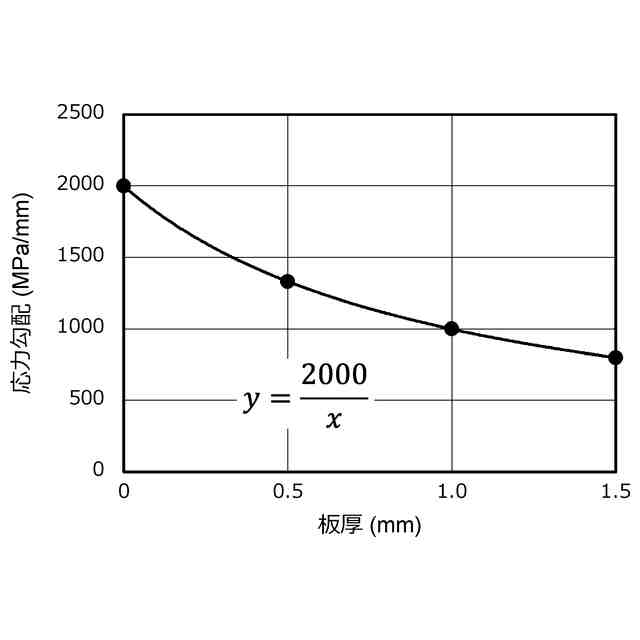

前記試験片製作工程において、前記４点曲げ試験片の前記曲げ部にひずみを予め付与するとともに、前記遅れ破壊懸念部位の応力勾配に基づいて前記４点曲げ試験片の板厚を決定し、
前記遅れ破壊試験工程において、前記４点曲げ試験片を４点曲げすることにより、前記曲げ部の曲げ外側に対して、前記遅れ破壊懸念部位の最大主応力に相当する曲げ応力を負荷し、前記遅れ破壊懸念部位の応力勾配に相当する応力勾配を付与する、ことを特徴とする請求項１に記載の遅れ破壊試験方法。
【請求項４】
請求項２又は３に記載の遅れ破壊試験方法であって、
前記遅れ破壊懸念部位の応力勾配が所定値以下である場合、請求項２に記載の遅れ破壊試験方法を実施し、
前記遅れ破壊懸念部位の応力勾配が所定値を上回る場合、請求項３に記載の遅れ破壊試験方法を実施する、ことを特徴とする遅れ破壊試験方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プレス成形品において遅れ破壊が懸念される遅れ破壊懸念部位の遅れ破壊特性を求める遅れ破壊試験方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
二酸化炭素排出量の削減等の規制の厳格化を受け、燃費向上を目的とした自動車車体の軽量化が求められている。その一方で、自動車車体には衝突安全性能の向上も要求されている。これらのニーズに対して、1GPa級以上の引張強度を持つ高張力鋼板の自動車車体の骨格部品への適用が進んでいる。
【０００３】
自動車車体の骨格部品は一般にプレス成形によって製造されている。しかし、引張強度で980MPa級を超える高張力鋼板を用いてプレス成形した骨格部品（プレス成形品）では、遅れ破壊の発生が懸念される。そして、遅れ破壊は、プレス成形する工程から骨格部品を組付ける工程に至るまでに発生したひずみや応力（残留応力）と、自動車の製造中や使用中に骨格部品に侵入した水素に起因すると考えられる。
【０００４】
そこで、高張力鋼板を用いて製造されたプレス成形品の製造条件（プレス成形条件）に応じて遅れ破壊特性を評価する方法及び装置がこれまでにいくつか提案されている。
例えば、特許文献１には、深絞り成形した高張力鋼板の試験片を水素侵入環境下に置き、当該試験片のフランジ部に発生する亀裂発生状況によって遅れ破壊特性を評価する方法が開示されている。
また、特許文献２には、塑性ひずみが付与された鋼材の試験片に対して水素を導入し、水素脆化特性（遅れ破壊特性）を塑性ひずみ量に基づいて評価する方法が開示されている。
さらに、特許文献３には、Ｖ形状に曲げ加工を施した薄鋼板の曲げ加工部に応力を付加し、その状態で水素侵入環境中に保持した時の曲げ加工部の亀裂の発生状況により遅れ破壊特性を評価する方法と、曲げ加工部に応力を負荷する応力負荷治具が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－１７４１２４号公報
特開２０２０－４１８３８号公報
特開２０１０－１０７２９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１の方法は、深絞り成形した高張力鋼板の試験片のフランジ部における遅れ破壊が発生する最大残留応力を評価するものであり、遅れ破壊の発生に対するひずみの影響は考慮されていなかった。
また、特許文献２の方法は、鋼材の遅れ破壊特性（水素脆化特性）の優劣を塑性ひずみ量に基づいて評価するものであり、プレス成形品における遅れ破壊発生に対する応力分布の影響を考慮できないといった問題があった。
さらに、特許文献３の技術は、ひずみが導入された曲げ加工部の頂部に、安定した応力を負荷できるものの、Ｖ形状曲げ加工を施した薄鋼板の遅れ破壊特性を評価することに限定されていた。そのため、鋼板のプレス加工により製造されたプレス成形品において遅れ破壊が懸念される部位（遅れ破壊懸念部位）の遅れ破壊特性を評価することができないという問題があった。
【０００７】

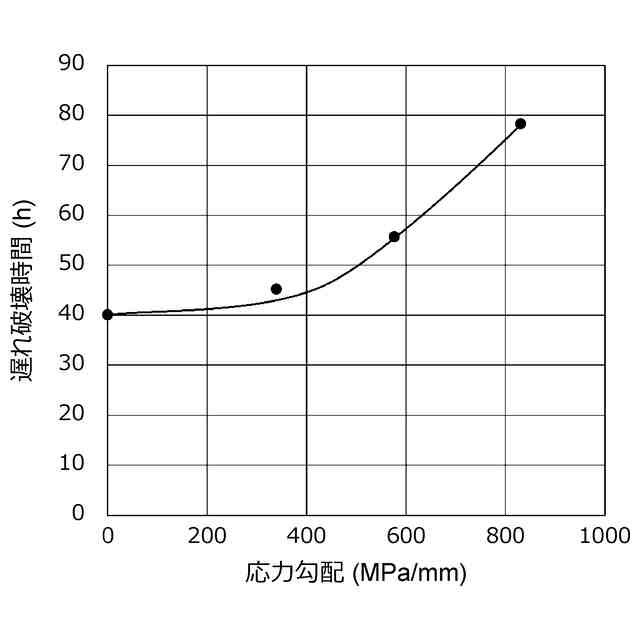

また、プレス成形品の割れには、ひずみ勾配が影響することが知られている（例えば、石渡亮伸 ,卜部正樹 ,稲積透、「ハイテン適用拡大に貢献するプレス成形解析技術」、JFE技報、No.30（2012年8月）、p.19-24．）。そのため、プレス成形品の遅れ破壊についても、遅れ破壊懸念部位におけるひずみや応力だけでなくひずみ勾配、すなわち、応力勾配が影響すると考えられるが、特許文献１～３は、いずれも、遅れ破壊に対する応力勾配の影響を評価していなかった。
【０００８】
本発明は、上記のような課題を解決するためになされたものであり、プレス成形品における遅れ破壊懸念部位におけるひずみ、応力及び応力勾配の影響を考慮して遅れ破壊特性を求める遅れ破壊試験方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
（１）本発明に係る遅れ破壊試験方法は、プレス成形品における遅れ破壊が懸念される遅れ破壊懸念部位の遅れ破壊特性を求めるものであって、

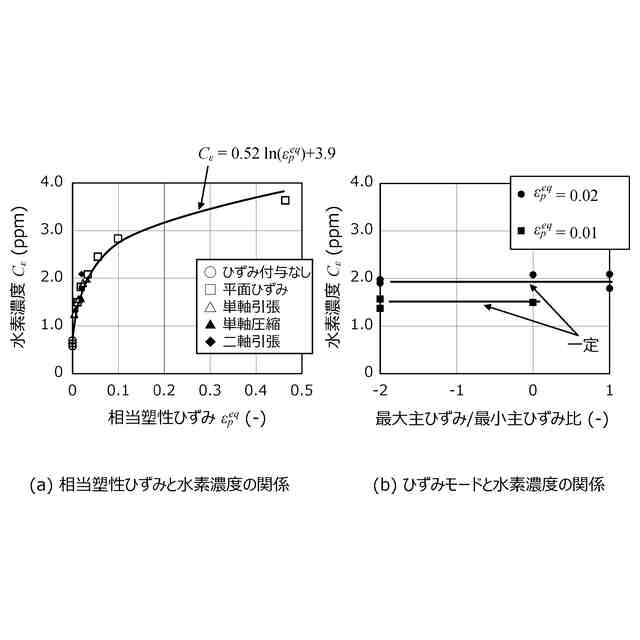

前記プレス成形品の応力分布及びひずみ分布を算出し、最大主応力の高い部位を前記遅れ破壊懸念部位として特定し、特定した前記遅れ破壊懸念部位における最大主応力、相当塑性ひずみ、及び前記最大主応力に垂直な方向の応力勾配を取得する遅れ破壊懸念部位特定工程と、
前記遅れ破壊懸念部位における応力勾配に相当する応力勾配を付与可能であり、前記遅れ破壊懸念部位における相当塑性ひずみに相当するひずみを予め付与した試験片を製作する試験片製作工程と、
製作した前記試験片に対して、前記遅れ破壊懸念部位における最大主応力に相当する引張応力を負荷し、前記遅れ破壊懸念部位における応力勾配に相当する応力勾配を付与した状態で前記試験片を所定の水素侵入環境下に保持する遅れ破壊試験を行い、前記試験片に割れが発生するまでの割れ発生時間を取得する遅れ破壊試験工程と、
該取得した割れ発生時間と、前記試験片に予め付与したひずみと、前記試験片に負荷した引張応力と、該負荷した引張応力により前記試験片に付与した応力勾配と、に基づいて、前記プレス成形品の前記遅れ破壊懸念部位における遅れ破壊特性を求める遅れ破壊特性取得工程と、を含む、ことを特徴とするものである。
【００１０】
（２）上記（１）に記載のものにおいて、
前記試験片は、平行部に切り欠きＲ部が形成された単軸引張試験片とし、

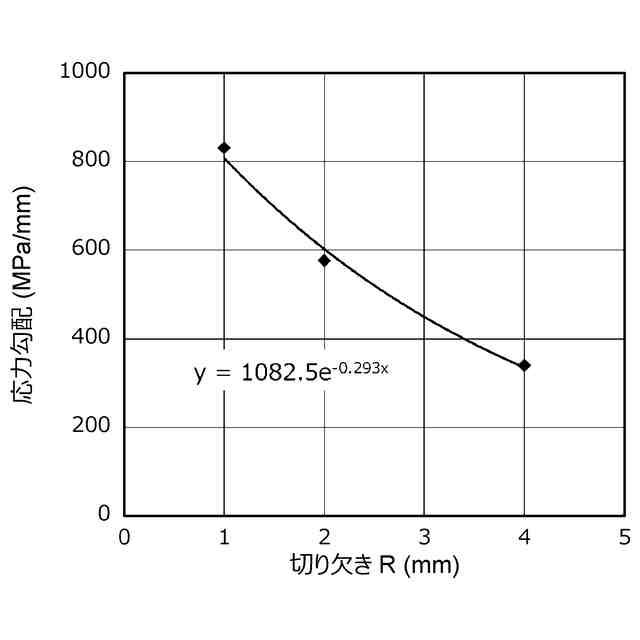

前記試験片製作工程において、前記平行部に前記ひずみを予め付与するとともに、前記遅れ破壊懸念部位の応力勾配に基づいて前記切り欠きＲ部の切り欠き半径を決定し、
前記遅れ破壊試験工程において、前記切り欠きＲ部に対して、前記遅れ破壊懸念部位の最大主応力に相当する単軸引張応力を負荷し、前記遅れ破壊懸念部位の応力勾配に相当する応力勾配を付与する、ことを特徴とするものである。
（【００１１】以降は省略されています）
