公開番号2025164541
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068574
出願日2024-04-19
発明の名称土留め構造物、鋼-コンクリート構造物、鋼製セグメント、構造物の施工方法、構造物の維持管理方法、構造物のパラメータ測定方法及び構造物のモニタリング方法
出願人JFEスチール株式会社,JFE建材株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類E02D 17/08 20060101AFI20251023BHJP(水工;基礎;土砂の移送)
要約【課題】基礎構造物等の地中で用いられる鋼-コンクリート構造物を対象として、施工後における長期的な機能の維持管理が可能となる土留め構造物を提供する。
【解決手段】地中で用いられる構造物(1)を構築する際に使用される土留め構造物(10)であって、構造物の施工後における長期的な機能の維持管理に必要なパラメータを測定する測定装置(71,82,91)を備える。
【選択図】図1
特許請求の範囲【請求項１】
地中で用いられる構造物を構築する際に使用される土留め構造物であって、
前記構造物の施工後における長期的な機能の維持管理に必要なパラメータを測定する測定装置を備えることを特徴とする土留め構造物。
続きを表示（約 1,100 文字）【請求項２】
前記パラメータは、前記構造物の軸方向のひずみ、充填される中詰部の腐食、前記構造物の鉛直度、前記構造物を構成する部材の目開き量、材料腐食量、各部材ごとの荷重分担率の少なくとも一つであることを特徴とする請求項１に記載の土留め構造物。
【請求項３】

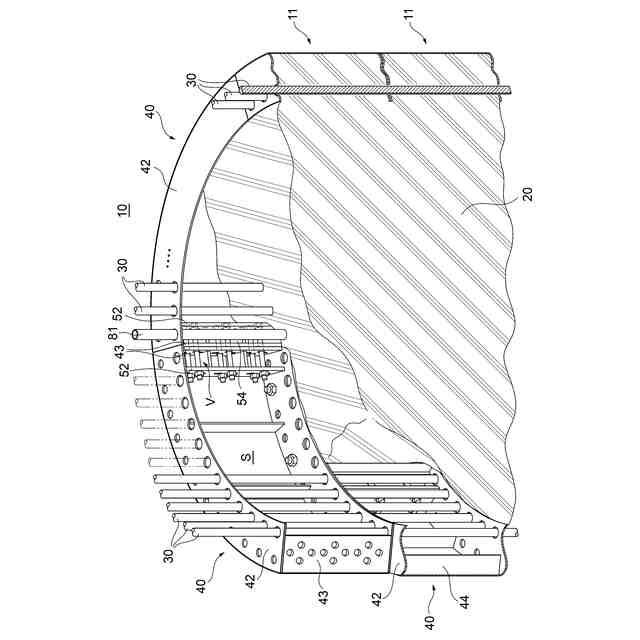

前記土留め構造物は、複数の鋼製セグメントを長手方向に連結した環状のリング体を前記鋼製セグメントの短手方向に複数連結したセグメント構造体であり、前記セグメント構造体の内側に設けられた中詰部と一体化されており、

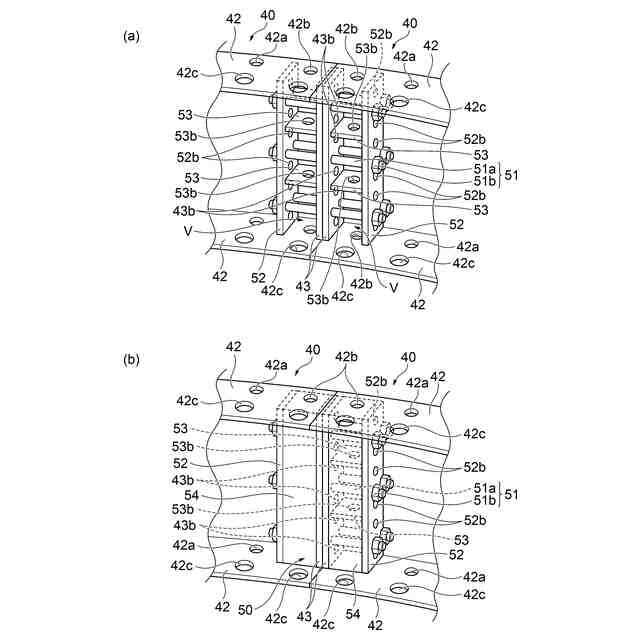

前記鋼製セグメントは、長手方向両端部において短手方向に沿って設けられ、隣接する鋼製セグメントに連結される継手部と、前記継手部間において短手方向に沿って設けられたリブと、を有し、
前記測定装置は、前記継手部又は前記リブに設けられ、当該継手部又はリブのひずみを計測するひずみ計測部であることを特徴とする請求項１又は２に記載の土留め構造物。
【請求項４】
前記ひずみ計測部は、複数設けられており、
前記ひずみ計測部は、前記リング体の延在方向に沿って等間隔に配置されていることを特徴とする請求項３に記載の土留め構造物。
【請求項５】
少なくとも一対の前記ひずみ計測部は、前記リング体における中心を挟んで対向する前記鋼製セグメントに設けられていることを特徴とする請求項４に記載の土留め構造物。
【請求項６】
前記ひずみ計測部は、前記セグメント構造体の上端と下端に位置するリング体の少なくとも一方における前記鋼製セグメントに設けられていることを特徴とする請求項３に記載の土留め構造物。
【請求項７】
前記鋼製セグメントは、前記セグメント構造体の壁面を形成するプレートを有し、
前記プレートの内壁面には、前記中詰部の腐食を検知する腐食検知部が設けられていることを特徴とする請求項３に記載の土留め構造物。
【請求項８】
前記腐食検知部は、前記リング体の径方向に沿って複数設けられていることを特徴とする請求項７に記載の土留め構造物。
【請求項９】
前記腐食検知部は、複数のリング体に設けられていることを特徴とする請求項７に記載の土留め構造物。
【請求項１０】

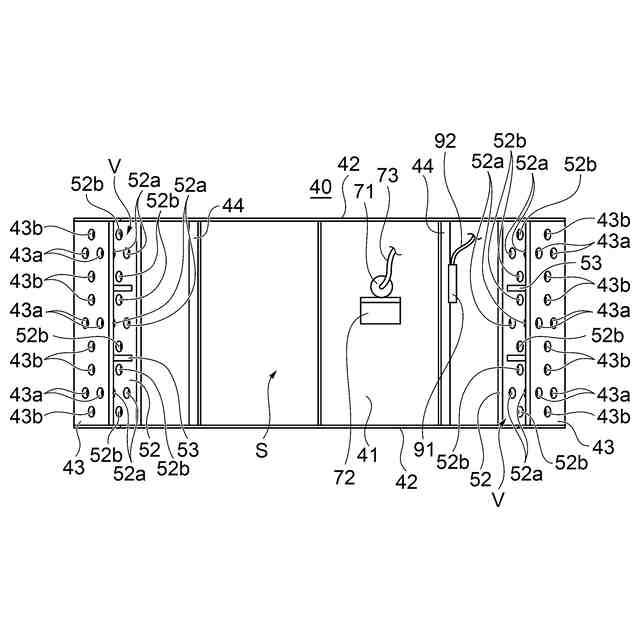

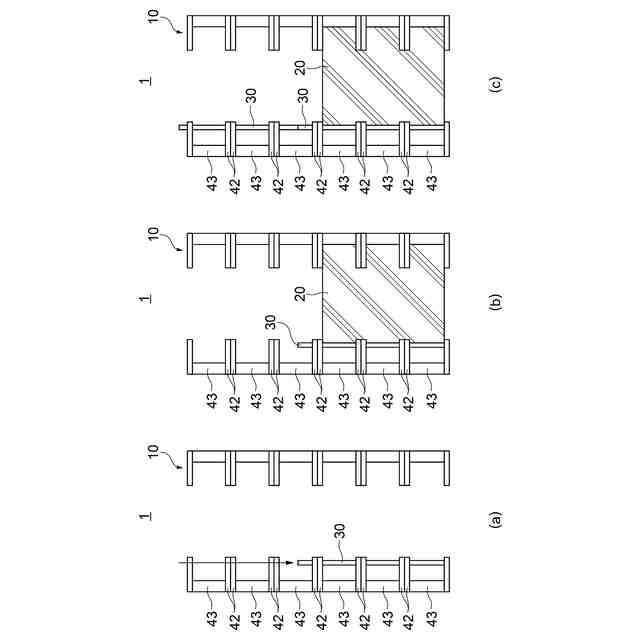

前記鋼製セグメントは、前記セグメント構造体の壁面を形成するプレートと、前記プレートの短手方向両端部に立設された主桁と、を有し、
前記主桁には、前記セグメント構造体の鉛直度を計測する傾斜計を挿入する管材が前記セグメント構造体の軸線方向に沿って設けられていることを特徴とする請求項３に記載の土留め構造物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、土留め構造物、鋼－コンクリート構造物、鋼製セグメント、構造物の施工方法、構造物の維持管理方法、構造物のパラメータ測定方法及び構造物のモニタリング方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
土留め部材の一つとして、例えば鋼製セグメントがあり、複数の鋼製のセグメントを用いて立坑等の土留め構造物を構築するセグメントの圧入工法が知られている。この工法においては、セグメントを圧入地点で周方向に連結して、リング体を組み立てて、圧入装置によってリング体を地中に圧入する。リング体の圧入後、リング体の内側を掘削して排土し、その上にリング体を増設するといった作業工程を所定の深度まで繰り返し、立坑等の土留め構造物を地中に構築するものである（例えば、特許文献１参照）。
上記工法により構築された構造物は、基礎構造物等の鋼－コンクリート構造物を構築するための地下空間を創り出す土留め構造物や基礎構造物等の鋼－コンクリート構造物の一部とすることができる。基礎構造物は、リング体により構成された構造物の内側に必要に応じた鉄筋を設置し、コンクリートを打設することにより構築される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２１４７２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、基礎構造物等の地中で用いられる鋼－コンクリート構造物は、その上方に構築される橋脚等の基礎にされるなど、施工後にも長期的な機能の維持を求められることが多く、定期的に構造物の状態を確認することが求められる。
しかし、基礎構造物等の地中で用いられる鋼－コンクリート構造物は、上部構造物や周辺地盤により、直接点検が難しく、施工後において長期的な機能の維持管理が困難である。
【０００５】
そこで本発明は、上記課題に鑑みてなされたものであり、基礎構造物等の地中で用いられる鋼－コンクリート構造物を対象として、施工後における長期的な機能の維持管理が可能となる土留め構造物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る一態様は、地中で用いられる構造物を構築する際に使用される土留め構造物であって、前記構造物の施工後における長期的な機能の維持管理に必要なパラメータを測定する測定装置を備えることを特徴とする。
【０００７】
また、上記態様において、前記パラメータは、前記構造物の軸方向のひずみ、充填される中詰部の腐食、前記構造物の鉛直度、前記構造物を構成する部材の目開き量、材料腐食量、各部材ごとの荷重分担率の少なくとも一つであることが好ましい。
【０００８】
また、上記態様において、前記土留め構造物は、複数の鋼製セグメントを長手方向に連結した環状のリング体を前記鋼製セグメントの短手方向に複数連結したセグメント構造体であり、前記セグメント構造体の内側に設けられた中詰部と一体化されており、前記鋼製セグメントは、長手方向両端部において短手方向に沿って設けられ、隣接する鋼製セグメントに連結される継手部と、前記継手部間において短手方向に沿って設けられたリブと、を有し、前記測定装置は、前記継手部又は前記リブに設けられ、当該継手部又はリブのひずみを計測するひずみ計測部であることが好ましい。
【０００９】
また、上記態様において、前記ひずみ計測部は、複数設けられており、前記ひずみ計測部は、前記リング体の延在方向に沿って等間隔に配置されていることが好ましい。
【００１０】
また、上記態様において、少なくとも一対の前記ひずみ計測部は、前記リング体における中心を挟んで対向する前記鋼製セグメントに設けられていることが好ましい。
（【００１１】以降は省略されています）
