公開番号2025157963
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060350
出願日2024-04-03
発明の名称漏電判定装置、回路遮断器、分電盤、及びプログラム
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人北斗特許事務所
主分類G01R 31/52 20200101AFI20251008BHJP(測定;試験)
要約【課題】漏電を判定するために電流を測定する複数のコイルの各々におけるセンサ特性を容易に合わせることができる漏電判定装置、回路遮断器、分電盤、及びプログラムを提供すること。
【解決手段】漏電判定装置1は、第1空芯コイル21と、第2空芯コイル22と、算出部4と、判定部5と、を備える。第1空芯コイル21は、第1電路L1に流れる電流である第1電流I1を計測する。第2空芯コイル22は、第2電路L2に流れる電流である第2電流I2を計測する。算出部4は、第1電流I1と第2電流I2との差分を算出する。判定部5は、差分に基づいて、漏電が発生しているか否かを判定する。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも第１電路及び第２電路を有する単相式の回路において漏電が発生しているか否かを判定する漏電判定装置であって、
前記第１電路に流れる電流である第１電流を計測する第１空芯コイルと、
前記第２電路に流れる電流である第２電流を計測する第２空芯コイルと、
前記第１電流と前記第２電流との差分を算出する算出部と、
前記差分に基づいて、前記漏電が発生しているか否かを判定する判定部と、を備える、
漏電判定装置。
続きを表示（約 1,400 文字）【請求項２】
入力されたアナログ信号をデジタル変換する変換部を更に備え、
前記第１空芯コイルは、前記第１電流の計測結果を含むアナログ信号である第１計測信号を前記変換部に出力し、
前記第２空芯コイルは、前記第２電流の計測結果を含むアナログ信号である第２計測信号を前記変換部に出力し、
前記変換部は、前記第１計測信号及び前記第２計測信号の各々をデジタル変換し、
前記算出部は、前記変換部によってデジタル変換された前記第１計測信号及び前記第２計測信号に基づいて、前記差分を算出する、
請求項１に記載の漏電判定装置。
【請求項３】
前記第１空芯コイル及び前記第２空芯コイルが設けられている基板を更に備える、
請求項１に記載の漏電判定装置。
【請求項４】

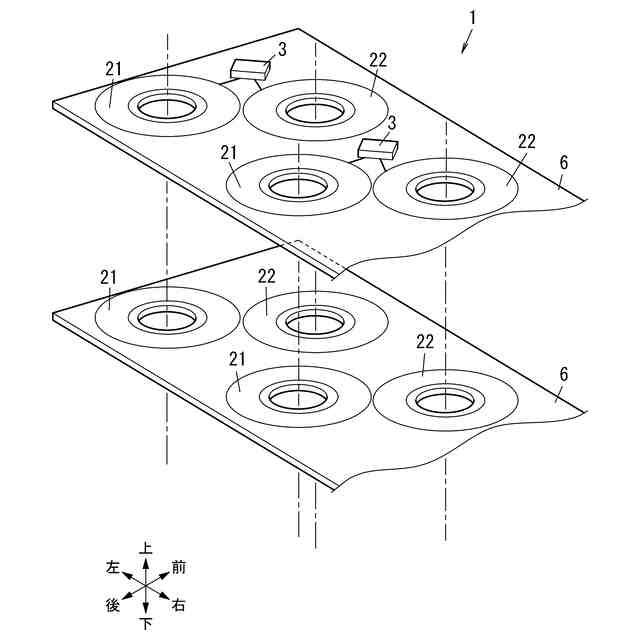

前記基板を複数備え、
前記複数の前記基板は、前記複数の前記基板の各々の厚さ方向に沿って重ねて配置され、
前記複数の前記基板の各々における前記第１空芯コイルは、前記厚さ方向に沿って並んでおり、
前記複数の前記基板の各々における前記第２空芯コイルは、前記厚さ方向に沿って並んでいる、
請求項３に記載の漏電判定装置。
【請求項５】

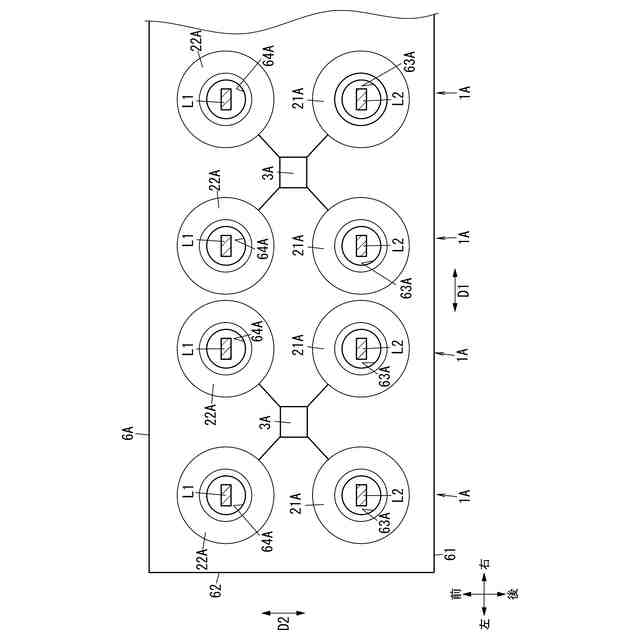

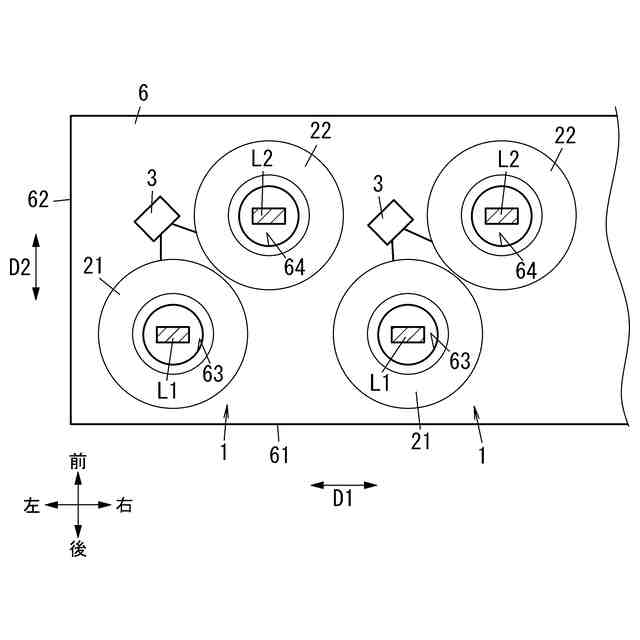

前記基板は、第１方向に沿う第１辺と、前記第１方向と交差する第２方向に沿う第２辺と、を有し、
前記第１空芯コイルの中心と、前記第２空芯コイルの中心と、は、前記第１方向及び前記第２方向の各々から見て互いに異なる位置に配置されている、
請求項３に記載の漏電判定装置。
【請求項６】
前記第１空芯コイルの正極と前記第２空芯コイルの正極とが電気的に接続されており、
前記第１空芯コイルの負極と前記第２空芯コイルの負極とが電気的に接続されている、
請求項１に記載の漏電判定装置。
【請求項７】
前記回路は、単相２線式であり、
前記第１電路は、前記単相２線式の電圧線であり、
前記第２電路は、前記単相２線式の中性線である、
請求項１に記載の漏電判定装置。
【請求項８】
前記回路は、単相３線式であり、
前記第１電路は、前記単相３線式の中性線であり、
前記第２電路は、前記単相３線式の２つの電圧線のうち一方の電圧線である、
請求項１に記載の漏電判定装置。
【請求項９】
前記回路は、単相３線式であり、
前記第１電路は、前記単相３線式の２つの電圧線のうち一方の電圧線であり、
前記第２電路は、前記２つの電圧線のうち残りの電圧線である、
請求項１に記載の漏電判定装置。
【請求項１０】

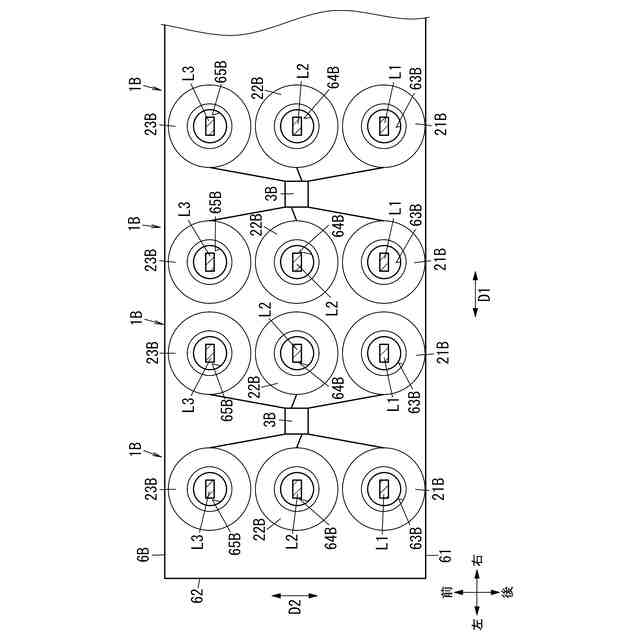

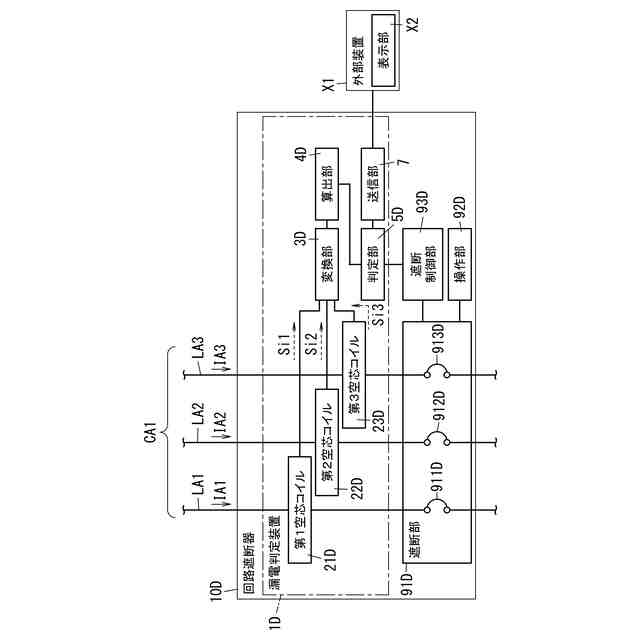

第１電路、第２電路、及び第３電路を有する三相式の回路において漏電が発生しているか否かを判定する漏電判定装置であって、
前記第１電路に流れる電流である第１電流を計測する第１空芯コイルと、
前記第２電路に流れる電流である第２電流を計測する第２空芯コイルと、
前記第３電路に流れる電流である第３電流を計測する第３空芯コイルと、
前記第１電流と前記第２電流と前記第３電流とにおける合算値を算出する算出部と、
前記合算値に基づいて、前記漏電が発生しているか否かを判定する判定部と、を備える、
漏電判定装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、一般に、漏電判定装置、回路遮断器、分電盤、及びプログラムに関する。より詳細には、本開示は、漏電を判定する漏電判定装置、回路遮断器、分電盤、及びプログラムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、環状のコアと、コアに巻回されるコイル巻線と、ヒューズと、を備える漏電検出装置が開示されている。環状のコアは、単相二線式又は三相三線式の二本又は三本の電線を囲繞する。ヒューズは、コイル巻線に直列接続され、二本又は三本の電線を流れる電流の差分電流が発生した場合、差分電流に基づく誘導電流がコイル巻線を流れることにより遮断される。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２６３６６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載されている漏電検出装置のような漏電判定装置において、回路が有する複数の電線の各々に流れる電流を異なるコイルで計測した結果に基づいて、上記の回路の漏電を判定する場合がある。この場合、漏電を判定するためには、電流を測定する複数のコイルにおけるセンサ特性を合わせる必要がある。
【０００５】
本開示の目的とするところは、漏電を判定するために電流を測定する複数のコイルの各々におけるセンサ特性を容易に合わせることができる漏電判定装置、回路遮断器、分電盤、及びプログラムを提供することにある。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る漏電判定装置は、少なくとも第１電路及び第２電路を有する単相式の回路において漏電が発生しているか否かを判定する漏電判定装置である。本開示の一態様に係る漏電判定装置は、第１空芯コイルと、第２空芯コイルと、算出部と、判定部と、を備える。前記第１空芯コイルは、前記第１電路に流れる電流である第１電流を計測する。前記第２空芯コイルは、前記第２電路に流れる電流である第２電流を計測する。前記算出部は、前記第１電流と前記第２電流との差分を算出する。前記判定部は、前記差分に基づいて、前記漏電が発生しているか否かを判定する。
【０００７】
本開示の一態様に係る漏電判定装置は、第１電路、第２電路、及び第３電路を有する三相式の回路において漏電が発生しているか否かを判定する漏電判定装置である。本開示の一態様に係る漏電判定装置は、第１空芯コイルと、第２空芯コイルと、第３空芯コイルと、算出部と、判定部と、を備える。前記第１空芯コイルは、前記第１電路に流れる電流である第１電流を計測する。前記第２空芯コイルは、前記第２電路に流れる電流である第２電流を計測する。前記第３空芯コイルは、前記第３電路に流れる電流である第３電流を計測する。前記算出部は、前記第１電流と前記第２電流と前記第３電流とにおける合算値を算出する。前記判定部は、前記合算値に基づいて、前記漏電が発生しているか否かを判定する。
【０００８】
本開示の一態様に係る回路遮断器は、上記の漏電判定装置と、遮断部と、を備える。前記遮断部は、前記漏電が発生していると前記判定部が判定した場合に、前記回路を遮断する。
【０００９】

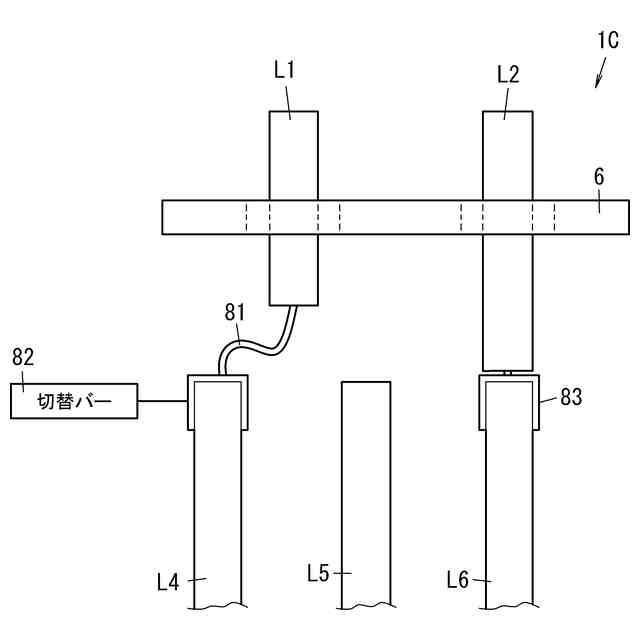

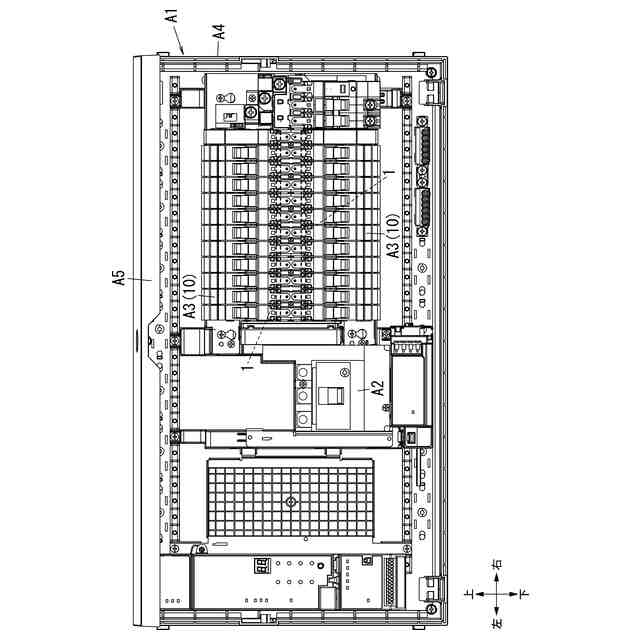

本開示の一態様に係る分電盤は、主幹ブレーカと、複数の分岐ブレーカと、上記の漏電判定装置と、を備える。前記複数の分岐ブレーカは、前記主幹ブレーカの二次側端子に電気的に接続される。前記漏電判定装置は、前記主幹ブレーカ及び前記複数の分岐ブレーカの少なくともいずれかが有する前記回路において漏電が発生しているか否かを判定する。
【００１０】
本開示の一態様に係るプログラムは、コンピュータシステムの１以上のプロセッサに、上記の漏電判定装置の機能を実現させる。
【発明の効果】
（【００１１】以降は省略されています）
