公開番号2025155941
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025030081
出願日2025-02-27
発明の名称空気調和装置
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F24F 13/20 20060101AFI20251002BHJP(加熱;レンジ;換気)
要約【課題】冷媒ガスセンサの取り付け及び取り外しを容易に行うことができる空気調和装置を提供する。
【解決手段】空気調査装置は、空気流路(P)を有するケーシング(40)と、空気流路(P)に含まれる第1流路(P1)と、第1流路(P1)を開閉する開閉部材(90)と、開閉部材(90)を駆動する駆動機構(100)と、ケーシング(40)内に漏洩する冷媒を検知する冷媒センサ(140)と、駆動機構(100)が取り付けられる第1取付部(211)と、冷媒センサ(140)が取り付けられる第2取付部(300b)と、ケーシング(40)を構成する前面パネル部(41)に向かい合って配置されるように、第1取付部(211)と前記第2取付部(300b)とを内部に有する収容部(200)とを備える。
【選択図】図11
特許請求の範囲【請求項１】
空気流路（P）を有するケーシング（40）と、
前記空気流路（P）に含まれる第１流路（P1）と、
前記第１流路（P1）を開閉する開閉部材（90）と、
前記開閉部材（90）を駆動する駆動機構（100）と、
前記ケーシング（40）内に漏洩する冷媒を検知する冷媒センサ（140）と、
前記駆動機構（100）が取り付けられる第１取付部（211）と、
前記冷媒センサ（140）が取り付けられる第２取付部（300b）と、
前記ケーシング（40）を構成する前面パネル部（41）に向かい合って配置されるように、前記第１取付部（211）と前記第２取付部（300b）とを内部に有する収容部（200）とを備える
空気調和装置。
続きを表示（約 1,300 文字）【請求項２】
前記第２取付部（300b）は、前記第１取付部（211）よりも前記前面パネル部（41）寄りに配置される
請求項１に記載の空気調和装置。
【請求項３】
前記第２取付部（300b）は、前記収容部（200）の前方から見て、前記第１取付部（211）の少なくとも一部が前記第２取付部（300b）の上方に位置するように設けられる
請求項１に記載の空気調和装置。
【請求項４】

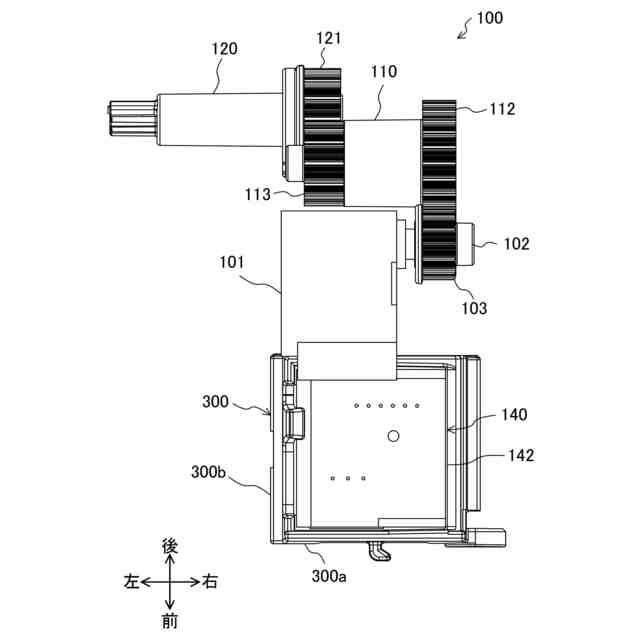

前記開閉部材（90）と前記駆動機構（100）とを連結する回転軸部材（120）をさらに備え、
前記駆動機構（100）は、
出力軸（102）を有するモータ（101）と、
前記モータ（101）の回転力を前記回転軸部材（120）に伝達するギア（110）とを有し、
前記第２取付部（300b）は、前記回転軸部材（120）よりも前記前面パネル部（41）寄りに配置される
請求項１～３のいずれか１つに記載の空気調和装置。
【請求項５】
前記出力軸（102）の軸心は、前記ギア（110）の軸心よりも上方に配置され、
前記第２取付部（300b）の少なくとも一部または前記第２取付部（300b）に取り付けられた前記冷媒センサ（140）は、前記出力軸（102）よりも下方に配置される
請求項４に記載の空気調和装置。
【請求項６】
前記第２取付部（300b）は、上方から見て該第２取付部（300b）の少なくとも一部が前記モータ（101）と重複するように配置される
請求項４に記載の空気調和装置。
【請求項７】
前記収容部（200）の上方に配置され、所定の電気部品を収容する電装品箱（65）をさらに備え、
前記冷媒センサ（140）の第１配線（H1）は、前記収容部（200）から、前記モータ（101）の第２配線（H2）と共に前記電装品箱（65）へ延びる
請求項４に記載の空気調和装置。
【請求項８】

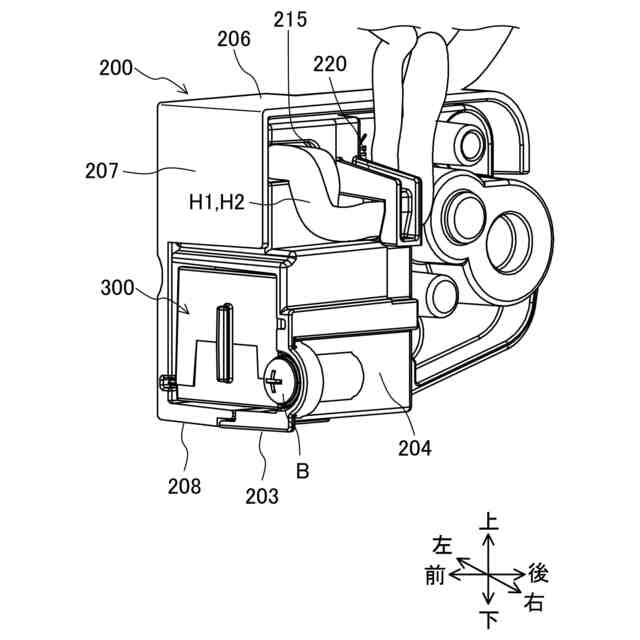

前記収容部（200）は、前記第２取付部（300ｂ）の上方の高さ位置に形成され、前記第１配線（H1）及び前記第２配線（H2）が前記収容部（200）の外側へ延びるように挿通される挿通孔（215）を有し、
前記第１配線（H1）及び前記第２配線（H2）が前記挿通孔（215）から下方へ延びた後、前記電装品箱（65）へ向かって上方に延びるように前記第１配線（H1）及び前記第２配線（H2）の配置を規制する規制部材（220）をさらに備える
請求項７に記載の空気調和装置。
【請求項９】
前記収容部（200）は、前記開閉部材（90）の側方に配置される
請求項１～３のいずれか１つに記載の空気調和装置。
【請求項１０】
前記空気流路（P）に配置される熱交換器（31）と、
前記熱交換器（31）の下方に配置されるドレンパン（50）とをさらに備え、
前記収容部（200）は、前記ドレンパン（50）の下方に配置される
請求項１～３のいずれか１つに記載の空気調和装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、空気調和装置に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１に記載の空気調和装置は、冷媒ガスセンサが設けられた室内機を有する。冷媒ガスセンサは、室内機の内部に漏洩する冷媒を検知する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－９０１０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の室内機では、冷媒ガスセンサは連絡配管の後方に配置されている。このような場合、室内機の前方から容易に冷媒ガスセンサの取り外しや取り付けを行うことができない。
【０００５】
本開示の目的は、冷媒ガスセンサの取り付け及び取り外しを容易に行うことができる空気調和装置を提供することにある。
【課題を解決するための手段】
【０００６】
第１の態様は、
空気流路（P）を有するケーシング（40）と、
前記空気流路（P）に含まれる第１流路（P1）と、
前記第１流路（P1）を開閉する開閉部材（90）と、
前記開閉部材（90）を駆動する駆動機構（100）と、
前記ケーシング（40）内に漏洩する冷媒を検知する冷媒センサ（140）と、
前記駆動機構（100）が取り付けられる第１取付部（211）と、
前記冷媒センサ（140）が取り付けられる第２取付部（300b）とを備え、
前記第１取付部（211）及び前記第２取付部（300b）が、前記ケーシング（40）を構成する前面パネル部（41）に向かい合って配置されるように、前記第１取付部（211）と前記第２取付部（300b）とを内部に有する収容部（200）を備える
空気調和装置である。
【０００７】
第１の態様では、収容部（200）が前面パネル部（41）と向かっているため、前面パネルを取り外すだけで、前方側から収容部（200）内の冷媒センサ（140）の取り外し及び取り付けを容易にできる。このように空気調査装置のメンテナンス性が向上する。加えて、収容部（200）内に駆動機構（100）及び冷媒センサ（140）を１つの収容部（200）内に収めることができるため、コンパクト化を実現できると共に、駆動機構（100）と冷媒センサ（140）とを別々の収容ケースに収容する場合に比べて、部品点数を抑えることができる。
【０００８】
第２の態様は、第１の態様において、前記第２取付部（300b）は、前記第１取付部（211）よりも前記前面パネル部（41）寄りに配置される。
【０００９】
第２の態様では、このような配置により、第１取付部（211）と第２取付部（300b）とがケーシング（40）の幅方向に横並びに配置されるよりもケーシング（40）の幅方向（左右方向）の長さを短くできる。これにより空気調和装置の製品を小型できる。
【００１０】
第３の態様は、第１または第２の態様において、前記第２取付部（300b）は、前記収容部（200）の前方から見て、前記第１取付部（211）の少なくとも一部が前記第２取付部（300b）の上方に位置するように設けられる。
（【００１１】以降は省略されています）
