公開番号2025154700
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057845
出願日2024-03-29
発明の名称インダクタおよびDC-DCコンバータ
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 37/00 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】インダクタンス値の安定と向上が図られたインダクタおよびDC-DCコンバータを提供する。
【解決手段】インダクタ1およびDC-DCコンバータ500においては、導体部4A、4Bの対向面4Aa、4Ab、4Ba、4Bbの対向領域Rにおいて、第1領域R1に設けられた接着材10の量が過剰なときであっても、第2領域R2に第1領域R1の接着材10の一部が受容されることで接着材10の量の平準化が図られる。それにより、磁性ブロック2とコイル導体3の導体部4A、4Bとの相対位置関係が安定し、インダクタンス値の安定が図られる。加えて、第2領域R2において磁性ブロック2とコイル導体3の導体部4A、4Bの対向面4Aa、4Ab、4Ba、4Bbとの間に介在する磁性部材12により磁気ボリュームが増すため、インダクタンス値の向上も図られる。
【選択図】図4
特許請求の範囲【請求項１】
磁性ブロックと、
前記磁性ブロックと第１の方向において並び、前記第１の方向に対して直交する第２の方向に延びるとともに前記磁性ブロックと前記第１の方向において対向する対向領域を含む対向面を有する第１の導体部を有するコイル導体と、
前記磁性ブロックと前記コイル導体の前記第１の導体部の対向面の対向領域との間に介在する樹脂部材と
を備え、
前記第１の導体部の対向面の対向領域が、前記樹脂部材が設けられた第１領域と、前記第１の方向および前記第２の方向に対して直交する第３の方向に関する前記樹脂部材の幅が前記第１領域に比べて幅狭であるまたは前記樹脂部材が設けられない第２領域とを含み、
前記第２領域では、前記磁性ブロックと前記コイル導体の前記第１の導体部の対向面との間に磁性部材が介在している、インダクタ。
続きを表示（約 900 文字）【請求項２】
前記磁性ブロック、前記コイル導体の少なくとも一部および前記樹脂部材が内部に設けられ、磁性樹脂で構成された素体をさらに備え、
前記磁性部材は前記素体を構成する磁性樹脂である、請求項１に記載のインダクタ。
【請求項３】
前記第１の導体部の対向面の対向領域が前記第２の方向に並ぶ複数の前記第１領域を含み、
前記第２領域が、前記第２の方向において隣り合う前記第１領域の間に位置する、請求項１に記載のインダクタ。
【請求項４】
前記第２の方向に関し、前記第２領域が、前記対向面の対向領域が対向する前記磁性ブロックの中間に位置する、請求項３に記載のインダクタ。
【請求項５】
前記コイル導体は、前記第１の導体部の一端に接続され、該一端から前記第１の方向に延びる第２の導体部をさらに含み、
前記第２領域が、前記第１の導体部の他端側に近い前記第１領域より前記第１の導体部の他端側に位置する、請求項１に記載のインダクタ。
【請求項６】
前記第１の導体部の対向面の対向領域が、前記第１の導体部の一端側に近い前記第１領域より前記第１の導体部の一端側に位置する前記第２領域をさらに含む、請求項５に記載のインダクタ。
【請求項７】
前記樹脂部材が、前記磁性ブロックと前記コイル導体の前記第１の導体部の対向面の対向領域との間に介在する第１部分と、該第１部分から延びて前記対向領域と対向する前記磁性ブロックの領域の隣接領域に設けられた第２部分とを含む、請求項１に記載のインダクタ。
【請求項８】
前記樹脂部材が、前記コイル導体の前記第１の導体部の対向面と隣り合う面に設けられるとともに前記第２部分とつながっている第３部分をさらに含む、請求項７に記載のインダクタ。
【請求項９】
前記樹脂部材がフィラーを含む、請求項１に記載のインダクタ。
【請求項１０】
前記フィラーが磁性材である、請求項９に記載のインダクタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、インダクタおよびＤＣ－ＤＣコンバータに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
引用文献１には、コイル導体（電極）と磁性ブロック（磁性コア）とが接着材により接合された構成を有するインダクタが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－３１５６１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者らは、コイル導体と磁性ブロックとを接合する接着材の形成について研究を重ね、その結果、接着材の形成がインダクタンス値に影響するとの知見を得るとともにインダクタンス値を安定化しつつ高めることができる技術を新たに見出した。
【０００５】
本開示の一側面は、インダクタンス値の安定と向上が図られたインダクタおよびＤＣ－ＤＣコンバータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一側面に係るインダクタは、磁性ブロックと、前記磁性ブロックと第１の方向において並び、前記第１の方向に対して直交する第２の方向に延びるとともに前記磁性ブロックと前記第１の方向において対向する対向領域を含む対向面を有する第１の導体部を有するコイル導体と、前記磁性ブロックと前記コイル導体の前記第１の導体部の対向面の対向領域との間に介在する樹脂部材とを備え、前記第１の導体部の対向面の対向領域が、前記樹脂部材が設けられた第１領域と、前記第１の方向および前記第２の方向に対して直交する第３の方向に関する前記樹脂部材の幅が前記第１領域に比べて幅狭であるまたは前記樹脂部材が設けられない第２領域とを含み、前記第２領域では、前記磁性ブロックと前記コイル導体の前記第１の導体部の対向面との間に磁性部材が介在している。
【発明の効果】
【０００７】
本開示の一側面によれば、インダクタンス値の安定と向上が図られたインダクタおよびＤＣ－ＤＣコンバータが提供される。
【図面の簡単な説明】
【０００８】
一実施形態に係るインダクタの斜視図である。

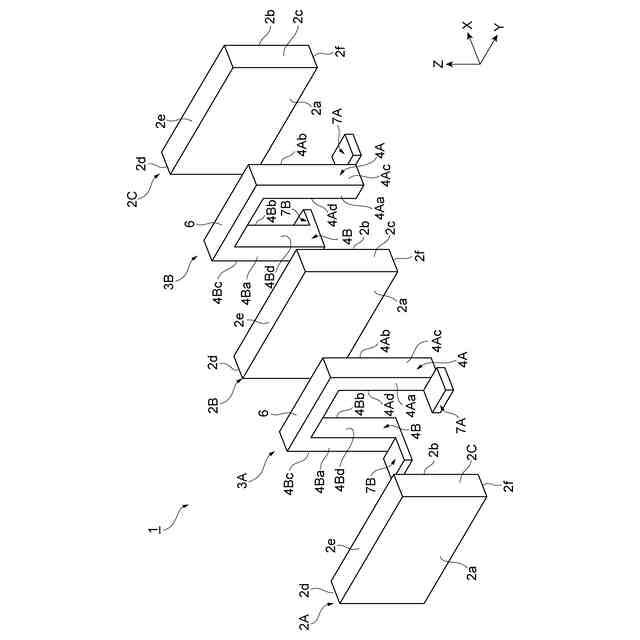

図１に示したインダクタの展開図である。
図１に示した磁性ブロックおよびコイル導体の側面図である。
コイル導体における接着材をＹ軸方向から側面図（ａ）およびＸ軸方向から側面図（ｂ）である。
図１に示したインダクタのＶ－Ｖ線断面図である。

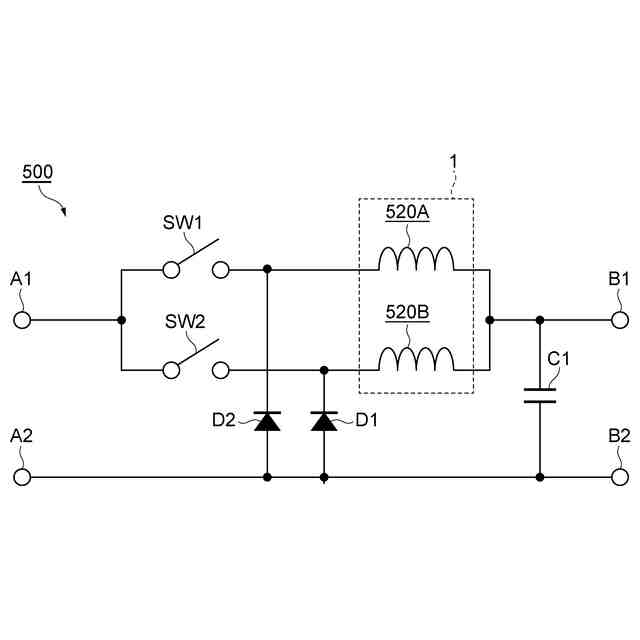

図１に示したインダクタが用いられるＤＣ－ＤＣコンバータの回路を示した図である。
図４とは異なる態様の、コイル導体における接着材をＹ軸方向から側面図（ａ）およびＸ軸方向から側面図（ｂ）である。
図４とは異なる態様の、コイル導体における接着材をＹ軸方向から側面図（ａ）およびＸ軸方向から側面図（ｂ）である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して、本開示の好適な実施形態について詳細に説明する。なお、図面の説明において同一又は相当要素には同一符号を付し、重複する説明は省略する。
【００１０】
まず、図１、図２を参照して、本実施形態におけるインダクタ１の概略構成を説明する。図１は、本実施形態におけるインダクタ１の斜視図である。図２は、インダクタ１の展開図である。なお、図１においては、インダクタ１が基板１０１上に実装された状態を示している。
（【００１１】以降は省略されています）
