公開番号2025153514
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056032
出願日2024-03-29
発明の名称電池モジュール
出願人株式会社村田製作所
代理人弁理士法人酒井国際特許事務所
主分類H01M 50/569 20210101AFI20251002BHJP(基本的電気素子)
要約【課題】光センサを備える電池モジュールにおいて電池が故障したときに生じる光の検出精度を向上すること。
【解決手段】電池モジュール1は、複数の電池10と電気的に接続するリード板20と、光センサ40と、を備える。リード板20は、平面視で電池10の端子11と重なる貫通穴21aが複数配置される板状の本体部21と、複数のタブ部22と、を備える。タブ部22は、本体部21の平面視で貫通穴21aの周縁より内側にあり、端子11と電気的に接続する板状の第1タブ部23と、第1タブ部23と本体部21とを電気的に接続する第2タブ部24と、を備える。第2タブ部24は、本体部21から電池10側とは反対側に突出する形状である。光センサ40は、本体部21を挟んで電池10とは反対側の位置にある。
【選択図】図1
特許請求の範囲【請求項１】
端子を有する複数の電池と、
前記電池の端子と対向する位置に配置され、複数の前記電池それぞれと電気的に接続するリード板と、
光センサと、を備え、
前記リード板は、
平面視で前記電池の端子と重なる貫通穴が複数配置される板状の本体部と、
複数のタブ部と、を一体に備え、
複数の前記タブ部は、それぞれ、
前記本体部の平面視で前記貫通穴の周縁より内側にあり、前記電池の端子と電気的に接続する板状の第１タブ部と、
前記第１タブ部と前記本体部とを電気的に接続する第２タブ部と、を備え、
前記第２タブ部は、第１端を前記第１タブ部の周縁の一部に電気的に接続され、第２端を前記貫通穴の周縁の一部に電気的に接続され、前記本体部から前記電池側とは反対側に突出する形状であり、
前記光センサは、前記本体部の側面視において前記本体部を挟んで前記電池とは反対側の位置にある、
電池モジュール。
続きを表示（約 960 文字）【請求項２】
前記第２タブ部が延びる方向と直交する前記第２タブ部の断面積は、前記第１タブ部の厚さ方向に沿う断面積より小さい、
請求項１に記載の電池モジュール。
【請求項３】
前記第２タブ部は、前記本体部から前記電池側とは反対側に突出し且つ前記電池側を開放する断面Ｕ字形状である、
請求項１に記載の電池モジュール。
【請求項４】
複数の前記第２タブ部のうち１つの前記第２タブ部を前記光センサから見た場合、前記１つの前記第２タブ部の突出端は、複数の前記第２タブ部のうち前記１つの前記第２タブ部以外の他の前記第２タブ部とは重ならない、
請求項１に記載の電池モジュール。
【請求項５】
複数の前記第２タブ部は、前記光センサとの距離が互いに異なる２つの前記第２タブ部を含み、
前記２つの前記第２タブ部において、前記光センサとの距離が長い方の前記第２タブ部の突出高さは、前記光センサとの距離が短い方の前記第２タブ部の突出高さよりも高い、
請求項１に記載の電池モジュール。
【請求項６】
複数の前記タブ部は、前記本体部の平面視で行方向および列方向それぞれに沿って行列状に並び、
複数の前記第２タブ部の突出高さは、前記列方向において前記光センサから離れるほど高くなる、
請求項１に記載の電池モジュール。
【請求項７】
複数の前記タブ部のうち同じ行の複数の前記タブ部に含まれる複数の前記第２タブ部の突出高さは、互いに等しい、
請求項６に記載の電池モジュール。
【請求項８】
複数の前記第２タブ部の突出高さは、前記行方向において前記光センサから離れるほど高くなる、
請求項６に記載の電池モジュール。
【請求項９】
複数の前記タブ部のうち同じ列の複数の前記タブ部に含まれる複数の前記第２タブ部は、前記行方向において互いに異なる位置にある、
請求項６に記載の電池モジュール。
【請求項１０】
複数の前記第２タブ部の突出高さは、互いに等しい、
請求項４に記載の電池モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電池モジュールに関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
特許文献１には、電池モジュールの一例として、複数のセル、セルの陽極と陰極とが短絡した場合に溶断する複数のヒュージブルリンク、および、ヒュージブルリンクが溶断するときに生じる光を検出する光検出器を備えるバッテリモジュールが開示されている。光検出器が光を検出すると、溶断したヒュージブルリンクに対応するセルの故障が検出される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－２９８２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、複数のヒュージブルリンク、および、光検出器（光センサ）の位置関係によっては、セル（電池）が故障したときに生じる光を光センサが検出することが困難であることが考えられる。
【０００５】
本開示は、上記に鑑みてなされたものであって、光センサを備える電池モジュールにおいて電池が故障したときに生じる光の検出精度を向上することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の電池モジュールは、端子を有する複数の電池と、前記電池の端子と対向する位置に配置され、複数の前記電池それぞれと電気的に接続するリード板と、光センサと、を備え、前記リード板は、平面視で前記電池の端子と重なる貫通穴が複数配置される板状の本体部と、複数のタブ部と、を一体に備え、複数の前記タブ部は、それぞれ、前記本体部の平面視で前記貫通穴の周縁より内側にあり、前記電池の端子と電気的に接続する板状の第１タブ部と、前記第１タブ部と前記本体部とを電気的に接続する第２タブ部と、を備え、前記第２タブ部は、第１端を前記第１タブ部の周縁の一部に電気的に接続され、第２端を前記貫通穴の周縁の一部に電気的に接続され、前記本体部から前記電池側とは反対側に突出する形状であり、前記光センサは、前記本体部の側面視において前記本体部を挟んで前記電池とは反対側の位置にある。
【発明の効果】
【０００７】
本開示によれば、光センサを備える電池モジュールにおいて電池が故障したときに生じる光の検出精度を向上することができる。
【図面の簡単な説明】
【０００８】
図１は、本開示の第１実施形態に係る電池モジュールの斜視図である。
図２は、図１に示す電池モジュールをＸ方向に沿って見たときの側面図である。

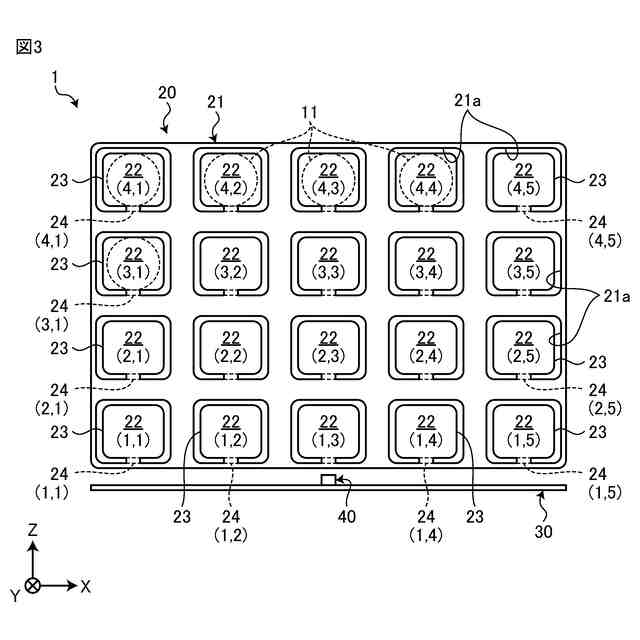

図３は、図１に示す電池モジュールをＹ方向に沿って見たときの側面図である。

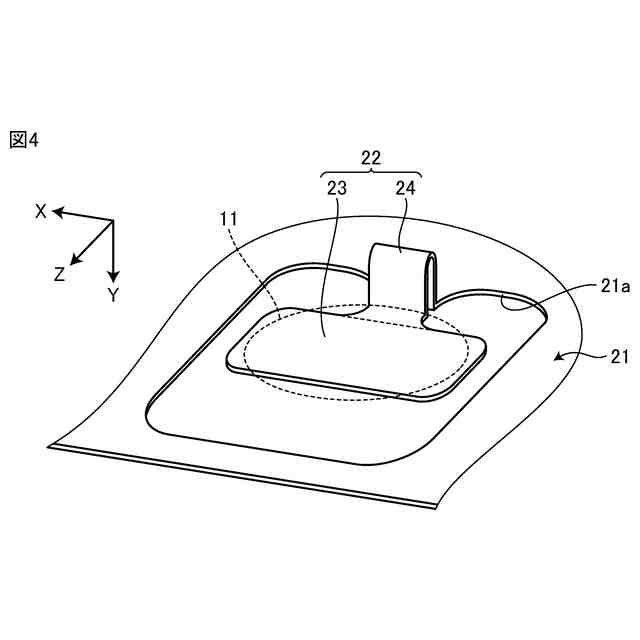

図４は、図３に示すタブ部の斜視図である。
図５は、図３に示すタブ部の断面形状を示す図である。
図６は、図３に示すリード板を列方向に沿って見たときの側面図である。
図７は、本開示の第１実施形態の第１変形例に係る電池モジュールをＹ方向に沿って見たときの側面図である。
図８は、図７に示すリード板を列方向に沿って見たときの側面図である。
図９Ａは、本開示の第１実施形態の第２変形例に係る電池モジュールが備えるリード板を列方向に沿って見たときの側面図であり、複数の第２タブ部のうち１行目の複数のタブ部に含まれる複数の第２タブ部を実線で示し、他の複数の第２タブ部を破線で示す図である。
図９Ｂは、図９Ａに示すリード板の側面図であり、複数の第２タブ部のうち２行目の複数のタブ部に含まれる複数の第２タブ部を実線で示し、他の複数の第２タブ部を破線で示す図である。
図９Ｃは、図９Ａに示すリード板の側面図であり、複数の第２タブ部のうち３行目の複数のタブ部に含まれる複数の第２タブ部を実線で示し、他の複数の第２タブ部を破線で示す図である。
図９Ｄは、図９Ａに示すリード板の側面図であり、複数の第２タブ部のうち４行目の複数のタブ部に含まれる複数の第２タブ部を実線で示し、他の複数の第２タブ部を破線で示す図である。
図１０は、本開示の第２実施形態に係る電池モジュールをＹ方向に沿って見たときの側面図である。
図１１は、図１０に示すリード板のタブ部の斜視図である。
図１２は、図１０に示すリード板を列方向に沿って見たときの側面図である。
図１３は、本開示の第２実施形態に係る電池モジュールをＹ方向に沿って見たときの側面図である。
図１４は、図１３に示すリード板を列方向に沿って見たときの側面図である。
図１５は、本開示の第３実施形態に係る電池モジュールをＹ方向に沿って見たときの側面図である。
図１６は、図１５に示すリード板を列方向に沿って見たときの側面図である。
図１７Ａは、本開示の第３実施形態の変形例に係る電池モジュールが備えるリード板を列方向に沿って見たときの側面図であり、１行目の複数のタブ部に含まれる複数の第２タブ部を実線で示し、他の複数の第２タブ部を破線で示す図である。
図１７Ｂは、図１７Ａに示すリード板の側面図であり、２行目の複数のタブ部に含まれる複数の第２タブ部を実線で示し、他の複数の第２タブ部を破線で示す図である。
図１７Ｃは、図１７Ａに示すリード板の側面図であり、３行目の複数のタブ部に含まれる複数の第２タブ部を実線で示し、他の複数の第２タブ部を破線で示す図である。
図１７Ｄは、図１７Ａに示すリード板の側面図であり、４行目の複数のタブ部に含まれる複数の第２タブ部を実線で示し、他の複数の第２タブ部を破線で示す図である。
図１８は、本開示の第４実施形態に係る電池モジュールをＹ方向に沿って見たときの側面図である。
図１９は、図１８に示す電池モジュールをＸ方向に沿って見たときの側面図である。
図２０Ａは、図１８に示すリード板を光センサから列方向に沿って見たときの側面図であり、３，４行目の複数のタブ部に含まれる複数の第２タブ部を示す図である。
図２０Ｂは、図１９に示すリード板を光センサから列方向に沿って見たときの側面図であり、１，２行目の複数のタブ部に含まれる複数の第２タブ部を示す図である。
図２１は、本開示の第４実施形態に係る電池モジュールをＹ方向に沿って見たときの側面図である。
図２２Ａは、図２１に示すリード板を光センサから列方向に沿って見たときの側面図であり、３，４行目の複数のタブ部に含まれる複数の第２タブ部を示す図である。
図２２Ｂは、図２１に示すリード板を光センサから列方向に沿って見たときの側面図であり、１，２行目の複数のタブ部に含まれる複数の第２タブ部を示す図である。
図２３は、本開示の第４実施形態の第２変形例に係る電池モジュールをＹ方向に沿って見たときの側面図である。
図２４Ａは、図２３に示すリード板を光センサから列方向に沿って見たときの側面図であり、３，４行目の複数のタブ部に含まれる複数の第２タブ部組を示す図である。
図２４Ｂは、図２３に示すリード板を光センサから列方向に沿って見たときの側面図であり、１，２行目の複数のタブ部に含まれる複数の第２タブ部組を示す図である。
図２５は、本開示の第５実施形態に係る電池モジュールをＹ方向に沿って見たときの側面図である。
図２６は、図２５に示す電池モジュールの部分拡大図である。
図２７は、図２５に示すリード板を列方向に沿って見たときの側面図である。
図２８は、本開示の第５実施形態に係る電池モジュールをＹ方向に沿って見たときの側面図である。
図２９は、本開示の第６実施形態に係る電池モジュールをＹ方向に沿って見たときの側面図である。
図３０は、本開示の第５実施形態に係る電池モジュールをＹ方向に沿って見たときの側面図である。
図３１Ａは、本開示の第７実施形態に係る電池モジュールを＋Ｙ側から見た斜視図である。
図３１Ｂは、図３１Ａに示す電池モジュールを－Ｙ側から見た斜視図である。
図３２は、本開示の各実施形態の他の変形例に係る電池モジュールのタブ部の斜視図である。
【発明を実施するための形態】
【０００９】
以下に、実施形態を図面に基づいて詳細に説明する。なお、この実施形態により本開示が限定されるものではない。各実施形態は例示であり、異なる実施形態で示した構成の部分的な置換又は組み合わせが可能であることは言うまでもない。
【００１０】
図面で示すＸ方向は電池モジュール１の幅方向に相当し、Ｙ方向は電池モジュール１の奥行方向に相当し、Ｚ方向は電池モジュール１の高さ方向に相当する。Ｘ方向、Ｙ方向およびＺ方向は、互いに直交する。また、Ｘ方向において、矢印が指す側を＋Ｘ側とし、＋Ｘ側と反対側を－Ｘ側とする。Ｙ方向において、矢印が指す側を＋Ｙ側とし、＋Ｙ側と反対側を－Ｙ側とする。Ｚ方向において、矢印が指す側を＋Ｚ側とし、＋Ｚ側と反対側を－Ｚ側とする。なお、Ｘ、Ｙ、Ｚの方向は一例であって、本開示はこれらの方向に限定されない。
（【００１１】以降は省略されています）
