公開番号2025160740
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063502
出願日2024-04-10
発明の名称伸縮性コイル部品
出願人株式会社村田製作所
代理人個人,個人,個人
主分類H01F 17/06 20060101AFI20251016BHJP(基本的電気素子)
要約【課題】伸縮性を有するコイル部品を提供すること。
【解決手段】本開示の一実施形態では、トロイダル方向に巻き回された金属線から構成されたコイルを備える、伸縮性コイル部品が提供される。
【選択図】図1A
特許請求の範囲【請求項１】
トロイダル方向に巻き回された金属線から構成されたコイルを備える、伸縮性コイル部品。
続きを表示（約 640 文字）【請求項２】
トロイダル状の伸縮性部材を更に備え、前記トロイダル状の伸縮性部材に前記金属線が巻き回される、請求項１に記載の伸縮性コイル部品。
【請求項３】
前記伸縮性部材が、トロイダル状のゴム部材または樹脂部材である、請求項２に記載の伸縮性コイル部品。
【請求項４】
前記樹脂部材がウレタン系樹脂部材である、請求項３に記載の伸縮性コイル部品。
【請求項５】
前記コイルに電流を流した状態にて、前記トロイダル方向に設けられた前記コイルの内側と外側を周回する第１磁界と、前記トロイダル方向に周回する第２磁界が生じる、請求項１に記載の伸縮性コイル部品。
【請求項６】
前記トロイダル方向に設けられた前記コイルの内側および外側の少なくとも一方を通る磁性コアを更に備え、前記磁性コアが伸縮性を有する、請求項１に記載の伸縮性コイル部品。
【請求項７】
前記磁性コアが、フェライト粉末を含有するウレタン系樹脂部材である、請求項６に記載の伸縮性コイル部品。
【請求項８】
伸縮性のインダクタである、請求項１に記載の伸縮性コイル部品。
【請求項９】
前記トロイダル方向に前記コイルが複数供され、前記複数のコイルが、相互に磁気的に結合可能である、請求項１に記載の伸縮性コイル部品。
【請求項１０】
伸縮性のトランスである、請求項９に記載の伸縮性コイル部品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、伸縮性コイル部品に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従前において、可撓性を有するコイル部品が提供される場合がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１１５４４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
コイル部品を生体へ貼付け等する場合、可撓性に加え伸縮性も要求される場合が考えられる。そこで、本開示は、伸縮性を有するコイル部品を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、本開示の一実施形態では、
トロイダル方向に巻き回された金属線から構成されたコイルを備える、伸縮性コイル部品が提供される。
【発明の効果】
【０００６】
本開示の一実施形態に係る伸縮性コイル部品によれば、伸縮性を好適に供することが可能である。
【図面の簡単な説明】
【０００７】

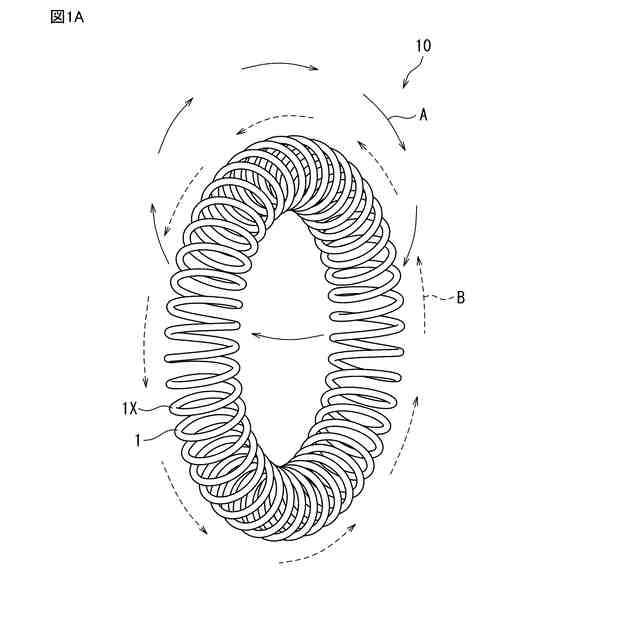

図１Ａは、本開示の第１実施形態に係る伸縮性コイル部品を模式的に示す斜視図である。

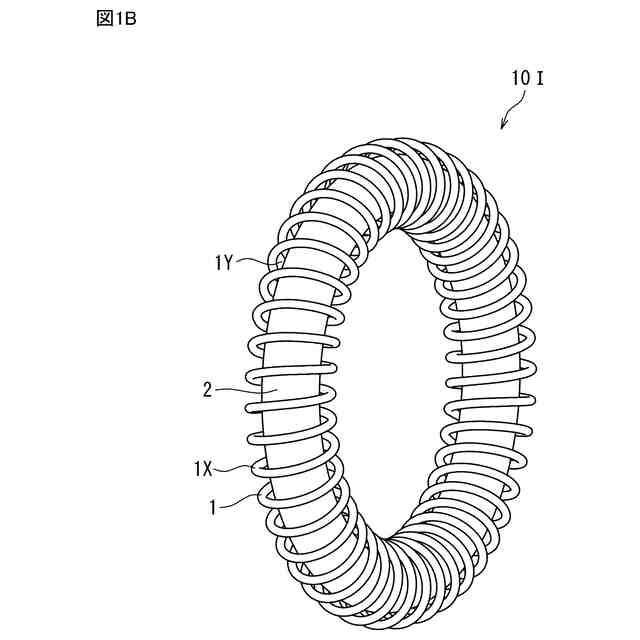

図１Ｂは、本開示の第２実施形態に係る伸縮性コイル部品を模式的に示す斜視図である。
図２は、本開示の第３実施形態に係る伸縮性コイル部品を模式的に示す斜視図である。
図３は、本開示の第４実施形態に係る伸縮性コイル部品を模式的に示す斜視図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を用いて詳細に説明する。各々の実施形態では、その実施形態以前に説明した点と異なる点について主に説明する。特に、同様の構成による同様の作用効果については実施形態ごとには逐次言及しない。以下の実施形態における構成要素のうち、独立請求項に記載されていない構成要素については、任意の構成要素として説明される。また、図面に示される構成要素の大きさおよび大きさの比は、必ずしも厳密ではない。また、各図において、実質的に同一の構成に対しては同一の符号を付しており、重複する説明は省略又は簡略化する場合がある。
【０００９】
［第１実施形態］
以下、図１Ａを参照しながら、第１実施形態に係る伸縮性コイル部品の構成について説明する。
【００１０】
図１Ａは、本開示の第１実施形態に係る伸縮性コイル部品を模式的に示す斜視図である。
（【００１１】以降は省略されています）
