公開番号2025167838
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072788
出願日2024-04-26
発明の名称積層セラミックコンデンサ
出願人株式会社村田製作所
代理人弁理士法人深見特許事務所
主分類H01G 4/30 20060101AFI20251030BHJP(基本的電気素子)
要約【課題】耐湿性の向上が図られた積層セラミックコンデンサを提供する。
【解決手段】積層セラミックコンデンサ100において、外部電極120、130は、第1端面115及び第2端面116各々に設けられ、複数の内部電極層151他と接続されている。長さ方向Lにおける素体部の中央部における、積層方向及び幅方向Wに沿う断面において、複数の内部電極層における幅方向Wの最大ずれ量は、5μm以下である。複数の内部電極層の各々の幅方向Wの両縁部155は、2本の直線部155aと、2本の曲線部155bとからなる。2本の直線部は、幅方向Wに互いに間隔をあけて長さ方向Lに直線状に延びている。2本の曲線部155bは、2本の直線部155aにそれぞれ接続されている。2本の曲線部155bは、長さ方向Lにおいて2本の直線部155aから離れるにしたがって幅方向Wにおいて互いに接近するように一定の曲率にて湾曲している。

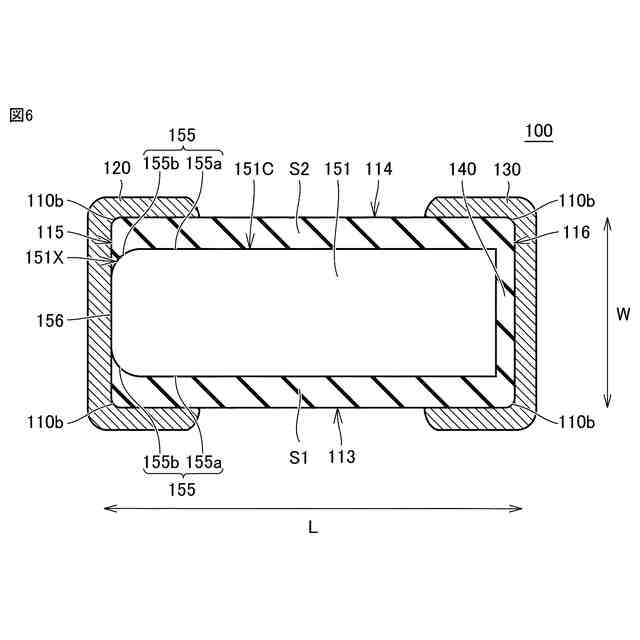

【選択図】図6
特許請求の範囲【請求項１】

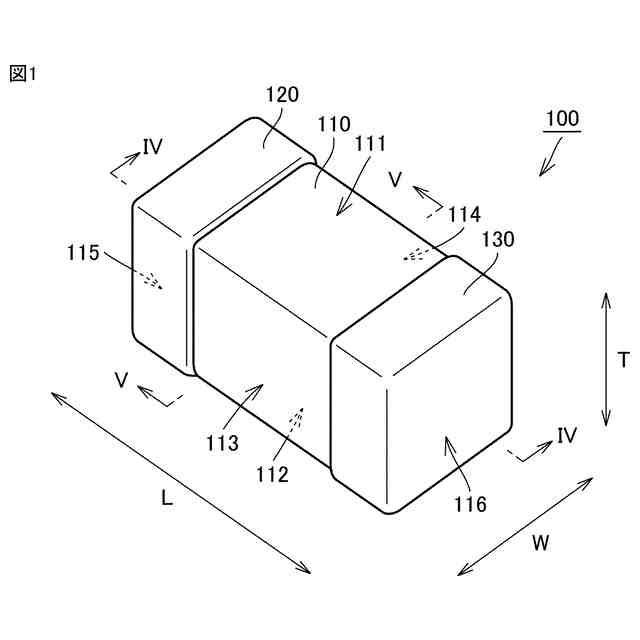

積層方向に積層された複数の誘電体層および複数の内部電極層を含み、かつ、前記積層方向に相対する第１主面および第２主面、前記積層方向に直交する幅方向に相対する第１側面および第２側面、ならびに、前記積層方向および前記幅方向に直交する長さ方向に相対する第１端面および第２端面を有する素体部と、
前記第１端面および前記第２端面の各々に設けられ、前記複数の内部電極層と接続された外部電極とを備え、

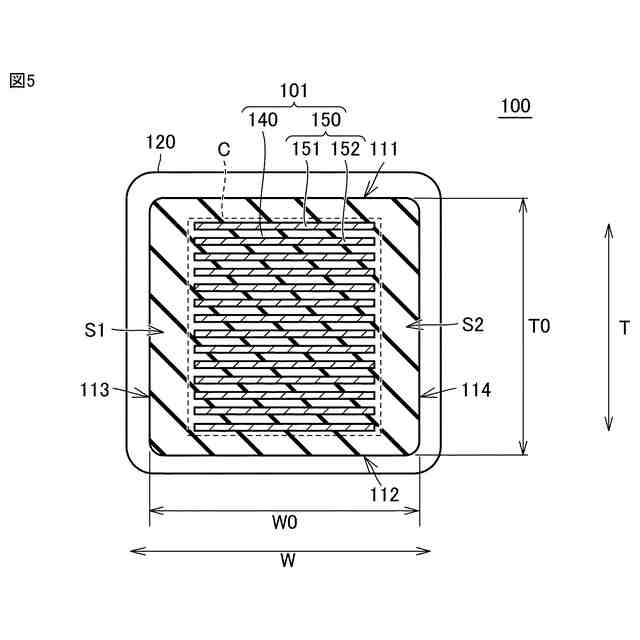

前記長さ方向における前記素体部の中央部における、前記積層方向および前記幅方向に沿う断面において、前記複数の内部電極層における前記幅方向の最大ずれ量は、５μｍ以下であり、

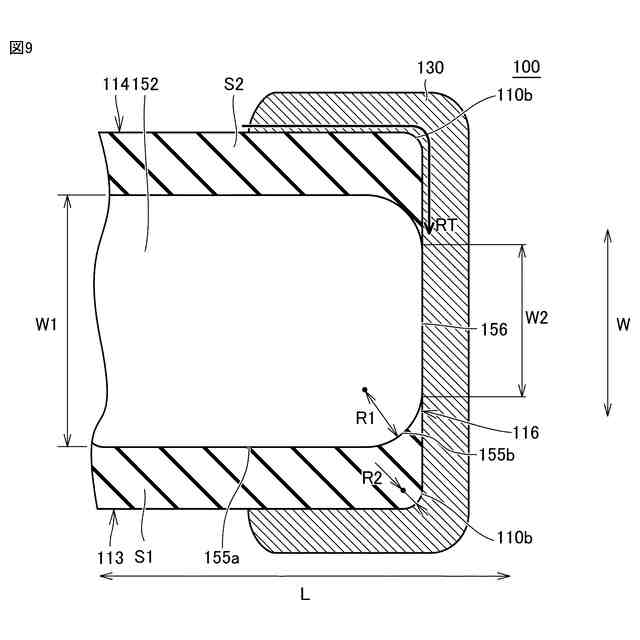

前記複数の内部電極層の各々の前記幅方向の両縁部は、前記幅方向に互いに間隔をあけて前記長さ方向に直線状に延びる２本の直線部と、当該２本の直線部にそれぞれ接続され、前記長さ方向において前記２本の直線部から離れるにしたがって前記幅方向において互いに接近するように一定の曲率にて湾曲する２本の曲線部とによって構成され、
前記複数の内部電極層の各々において前記長さ方向の端に位置して前記外部電極と接続される接続端は、前記２本の曲線部と接続され、
前記第１端面および前記第２端面において、前記複数の内部電極層の前記接続端における前記幅方向の最大ずれ量は、５μｍ以下である、積層セラミックコンデンサ。
続きを表示（約 620 文字）【請求項２】

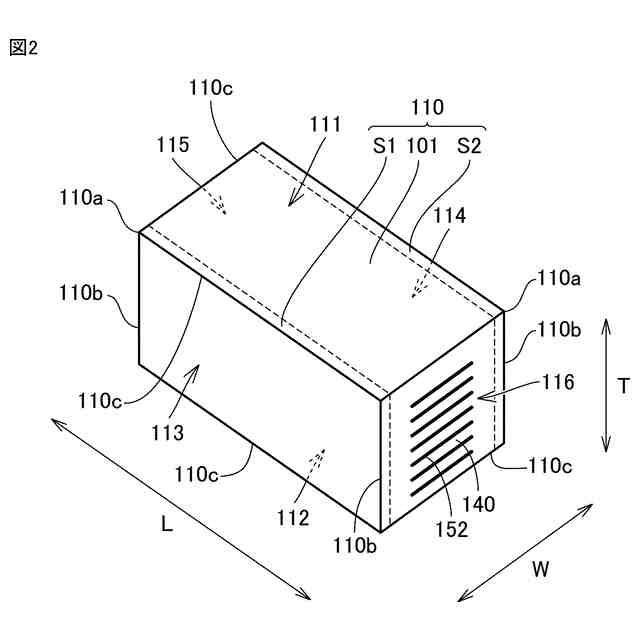

前記素体部は、前記第１側面、前記第２側面、前記第１端面および前記第２端面のうちの互いに隣り合う２つの面が交わる部分である稜線部を含み、
前記２本の曲線部の各々の前記曲率は、前記稜線部の曲率よりも小さい、請求項１に記載の積層セラミックコンデンサ。
【請求項３】

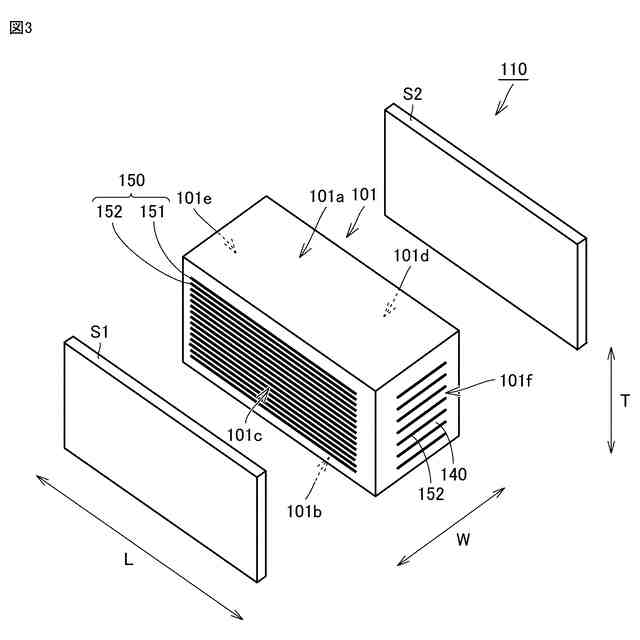

前記素体部において、前記幅方向における、前記第１側面と前記複数の内部電極層との間、および、前記第２側面と前記複数の内部電極層との間、に位置するサイドマージン部の各々は、前記幅方向に積層された複数の層にて構成されている、請求項１に記載の積層セラミックコンデンサ。
【請求項４】
前記素体部は、前記第１側面、前記第２側面、前記第１端面および前記第２端面のうちの互いに隣り合う２つの面が交わる部分である稜線部を含み、
前記サイドマージン部の各々を構成する前記複数の層のうちの前記幅方向における最も内側に位置する最内層は、前記複数の内部電極層に沿って設けられ、
前記最内層の前記幅方向における外側に位置する面の曲率は、前記２本の曲線部の各々の前記曲率よりも大きく、かつ、前記稜線部の曲率よりも小さい、請求項３に記載の積層セラミックコンデンサ。
【請求項５】
前記複数の内部電極層の各々の前記幅方向の前記両縁部には、Ｍｇが偏析している、請求項１から４のいずれか１項に記載の積層セラミックコンデンサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層セラミックコンデンサに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
積層セラミックコンデンサの構成が開示された先行技術文献として、特開２０１７－１４７４２９号公報(特許文献１)がある。当該特許文献１に記載された積層セラミックコンデンサは、セラミック層と内部電極とが交互に複数層積層された略直方体形状の積層部と、積層部の幅方向の一対の側面を覆うサイドマージン部と、積層部およびサイドマージン部の間に配置された接合部とを備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１４７４２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、積層セラミックコンデンサの小型大容量化が進んでいる。詳細には、積層セラミックコンデンサの外形が小さくなりつつ、当該外形に対する内部電極層の占有面積率が大きくなり、これに伴い、積層された複数の内部電極層を幅方向において挟み込むサイドマージン部が薄くなることがある。
【０００５】
このようにサイドマージン部が薄くなった場合には、積層セラミックコンデンサの幅方向の一対の側面から、積層セラミックコンデンサの長さ方向の端面を経由して当該端面に露出した内部電極層に至るまでの水分の浸入経路の道のりが短くなり、結果として積層セラミックコンデンサの耐湿性が低下してしまうおそれがある。
【０００６】
したがって、本発明は、上述した問題を解決すべくなされたものであり、耐湿性の向上が図られた積層セラミックコンデンサを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明に基づく積層セラミックコンデンサは、素体部と、外部電極とを備えている。上記素体部は、積層方向に積層された複数の誘電体層および複数の内部電極層を含み、かつ、上記積層方向に相対する第１主面および第２主面、上記積層方向に直交する幅方向に相対する第１側面および第２側面、ならびに、上記積層方向および上記幅方向に直交する長さ方向に相対する第１端面および第２端面を有している。上記外部電極は、上記第１端面および上記第２端面の各々に設けられ、上記複数の内部電極層と接続されている。上記長さ方向における上記素体部の中央部における、上記積層方向および上記幅方向に沿う断面において、上記複数の内部電極層における上記幅方向の最大ずれ量は、５μｍ以下である。上記複数の内部電極層の各々の上記幅方向の両縁部は、２本の直線部と、２本の曲線部とによって構成されている。上記２本の直線部は、上記幅方向に互いに間隔をあけて上記長さ方向に直線状に延びている。上記２本の曲線部は、上記２本の直線部にそれぞれ接続されている。また、上記２本の曲線部は、上記長さ方向において上記２本の直線部から離れるにしたがって上記幅方向において互いに接近するように一定の曲率にて湾曲している。上記本発明に基づく積層セラミックコンデンサにあっては、上記複数の内部電極層の各々において上記長さ方向の端に位置して上記外部電極と接続される接続端が、上記２本の曲線部と接続されており、上記第１端面および上記第２端面において、上記複数の内部電極層の上記接続端における上記幅方向の最大ずれ量が、５μｍ以下である。
【０００８】
上記本発明に基づく積層セラミックコンデンサにあっては、上記素体部は、上記第１側面、上記第２側面、上記第１端面および上記第２端面のうちの互いに隣り合う２つの面が交わる部分である稜線部を含んでいてもよい。その場合には、上記２本の曲線部の各々の上記曲率は、上記稜線部の曲率よりも小さくてもよい。
【０００９】
上記本発明に基づく積層セラミックコンデンサにあっては、上記素体部において、上記幅方向における、上記第１側面と上記複数の内部電極層との間、および、上記第２側面と上記複数の内部電極層との間、に位置するサイドマージン部の各々は、上記幅方向に積層された複数の層にて構成されていてもよい。
【００１０】
上記本発明に基づく積層セラミックコンデンサにあっては、上記素体部は、上記第１側面、上記第２側面、上記第１端面および上記第２端面のうちの互いに隣り合う２つの面が交わる部分である稜線部を含んでいてもよい。その場合には、上記サイドマージン部の各々を構成する上記複数の層のうちの上記幅方向における最も内側に位置する最内層は、上記複数の内部電極層に沿って設けられてもよい。また、その場合には、上記最内層の上記幅方向における外側に位置する面の曲率は、上記２本の曲線部の各々の上記曲率よりも大きく、かつ、上記稜線部の曲率よりも小さくてもよい。
（【００１１】以降は省略されています）
