公開番号2025157984
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060390
出願日2024-04-03
発明の名称二次電池
出願人株式会社村田製作所
代理人個人,個人
主分類H01M 50/186 20210101AFI20251008BHJP(基本的電気素子)
要約【課題】電解液の漏液をより抑制する二次電池を提供する。
【解決手段】一端側に開口部分を有する外装体と、開口部分に配置される安全弁と、外装体と安全弁との間に介在するガスケットとを備え、安全弁は、セーフティカバーと、セーフティカバーに積層して積層方向にてセーフティカバー上に位置する外部端子とを有し、ガスケットは、第1ガスケットと、第1ガスケットの端面に接触しかつ積層方向にて第1ガスケット上に位置する第2ガスケットとを有し、ならびに安全弁の端部を覆い、第1ガスケットと第2ガスケットとの接触面が、断面視で、外部端子の端面から上側に延在する第1仮想面にまたは第1仮想面よりも外側に位置し、かつセーフティカバーの下側主面から下側主面の延在方向に延在する第2仮想面にまたは第2仮想面の上方に位置する、二次電池。
【選択図】図3
特許請求の範囲【請求項１】
一端側に開口部分を有する外装体と、前記開口部分に配置される安全弁と、前記外装体と前記安全弁との間に介在するガスケットとを備え、
前記安全弁は、セーフティカバーと、前記セーフティカバーに積層して積層方向にて前記セーフティカバー上に位置する外部端子とを有し、
前記ガスケットは、第１ガスケットと、前記第１ガスケットの端面に接触しかつ積層方向にて前記第１ガスケット上に位置する第２ガスケットとを有し、ならびに前記安全弁の端部を覆い、
前記第１ガスケットと前記第２ガスケットとの接触面が、断面視で、前記外部端子の端面から上側に延在する第１仮想面にまたは前記第１仮想面よりも外側に位置し、かつ前記セーフティカバーの下側主面から該下側主面の延在方向に延在する第２仮想面にまたは前記第２仮想面の上方に位置する、二次電池。
続きを表示（約 790 文字）【請求項２】
前記安全弁の前記端部において、前記外部端子の前記端面と前記セーフティカバーの端面とが面一である、請求項１に記載の二次電池。
【請求項３】
断面視で、前記接触面が屈曲点を有する、請求項１または２に記載の二次電池。
【請求項４】
前記安全弁の前記端部において、前記ガスケットと接触する前記セーフティカバーの前記下側主面がアールを設けるように延在して前記外部端子の前記端面および上側主面を覆う、請求項１に記載の二次電池。
【請求項５】
前記ガスケットは、断面視で上下方向に２つの湾曲部を有するように前記安全弁の前記端部を覆い、
前記セーフティカバーのアール半径は、前記２つの湾曲部のうち相対的に上側に位置する第１湾曲部における前記外装体の内表面と接触する前記ガスケットの外表面のアール半径の８０％～１００％である、請求項４に記載の二次電池。
【請求項６】
前記第２ガスケットが前記外部端子の上側主面に接する、請求項１または２に記載の二次電池。
【請求項７】
前記第１ガスケットが前記セーフティカバーの下側主面に接する、請求項１または２に記載の二次電池。
【請求項８】
断面視で、前記接触面が、前記外装体の前記一端よりも内側に位置する、請求項１または２に記載の二次電池。
【請求項９】
前記ガスケットが、前記第１ガスケットと前記第２ガスケットを有するガスケット複合体である、請求項１または２に記載の二次電池。
【請求項１０】
断面視で、前記第１ガスケットの第１断面積と前記第２ガスケットの第２断面積との比（第１断面積：第２面積）は、４：６～６：４である、請求項１または２に記載の二次電池。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、二次電池に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
電池は、化学変化などによるエネルギーを電気エネルギーとして取り出すことが可能である。特に、二次電池は、いわゆる蓄電池ゆえ充電および放電の繰り返しが可能であり、様々な用途に用いられている。例えば、携帯電話、スマートフォンおよびノートパソコンなどのモバイル機器に電池が用いられている。
【０００３】
従来、このような二次電池は、例えば、特許文献１に開示されている。特許文献１に記載の二次電池は、正極、負極および電解液を含む電極組立体と、電池素子を収容する円筒状の缶と、電池の高圧ガスにより破裂するように所定のノッチが形成されている安全ベントと、安全弁の外周面に沿って接続される突出上の上端キャップと、上端キャップの外周面に装着されているガスケットとを備える。
【先行技術文献】
【特許文献】
【０００４】
特開２０２４－５１７４６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、本発明者は、鋭意検討した結果、特許文献１に記載の二次電池は、電解液の漏液防止について、依然として改善する余地があることを見出した。
【０００６】
本発明者は、上記課題に鑑みてなされたものである。即ち、本開示の主たる目的は、電解液の漏液をより抑制する二次電池を提供することである。
【課題を解決するための手段】
【０００７】
本発明者は、従来技術の延長線上で対応するのではなく、新たな方向で対処することによって上記課題の解決を試みた。その結果、上記主たる目的が達成された本開示に係る電池を完成するに至った。すなわち、本開示は、以下の実施形態を含む。
【０００８】
本開示の一実施形に係る二次電池は、
一端側に開口部分を有する外装体と、前記開口部分に配置された安全弁と、前記外装体と前記安全弁との間に介在するガスケットとを備え、
前記安全弁は、セーフティカバーと、前記セーフティカバーに積層して積層方向にて前記セーフティカバー上に位置する外部端子とを有し、
前記ガスケットは、第１ガスケットと、前記第１ガスケットの端面に接触しかつ積層方向にて前記第１ガスケット上に位置する第２ガスケットとを有し、ならびに前記安全弁の端部を覆い、
前記第１ガスケットと前記第２ガスケットとの接触面が、断面視で、前記外部端子の端面から上側に延在する第１仮想面にまたは前記第１仮想面よりも外側に位置し、かつ前記セーフティカバーの下側主面から該下側主面の延在方向に延在する第２仮想面にまたは前記第２仮想面の上方に位置する。
【発明の効果】
【０００９】
本開示の一実施形態に係る二次電池は、電解液の漏液をより抑制する。
【図面の簡単な説明】
【００１０】
図１は、本開示の一実施形態に係る二次電池の外観を示す模式斜視図である。

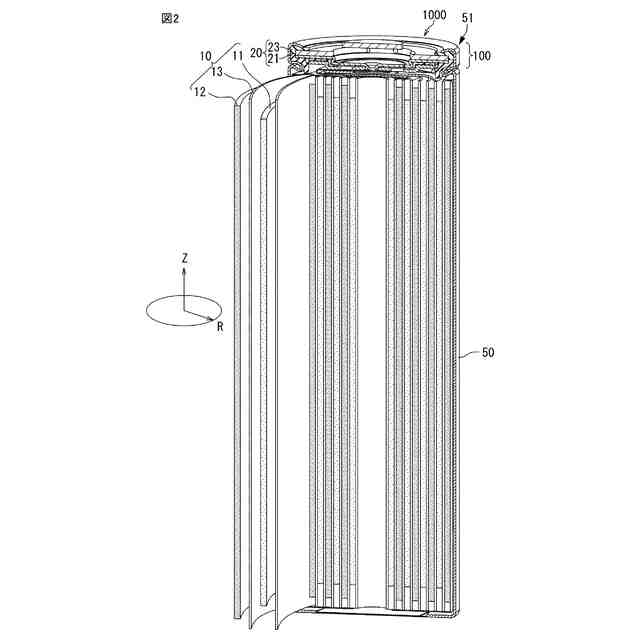

図２は、本開示の一実施形態に係る二次電池の内部構成を示す模式図である。

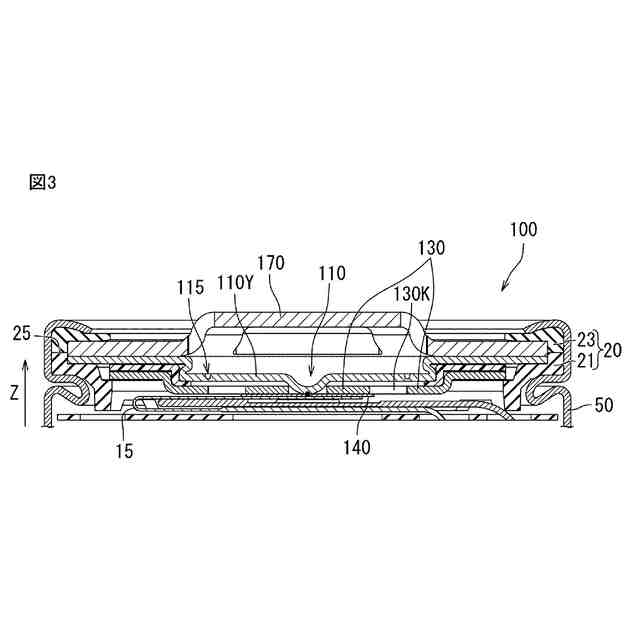

図３は、本開示の一実施形態に係る二次電池の上部を示す断面図である。

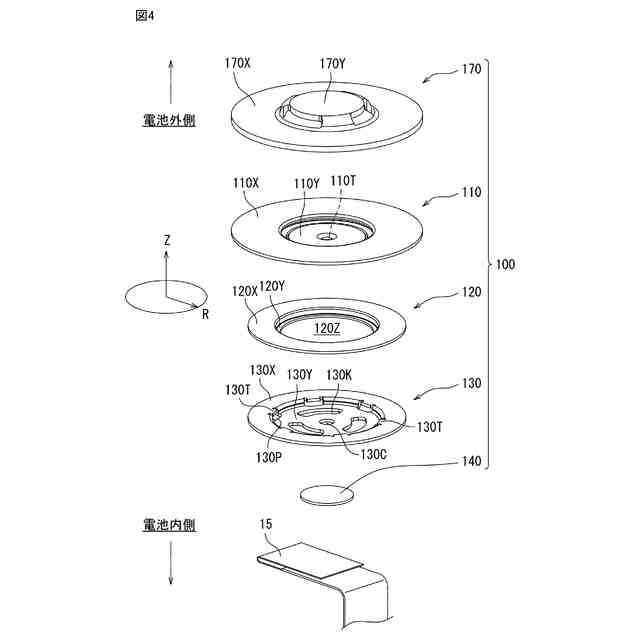

図４は、本開示の一実施形態に係る二次電池の安全弁の構成部材および関連部材を展開状態で示した模式的分解斜視図である。

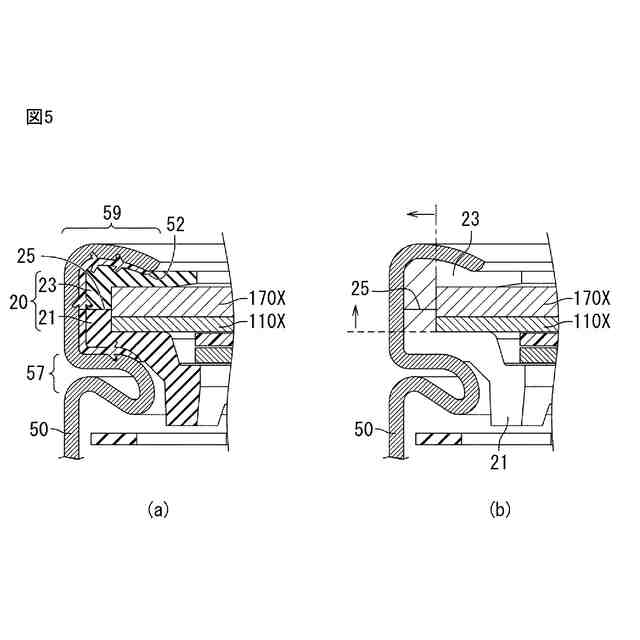

図５（ａ）および（ｂ）は、本開示の一実施形態に係る二次電池におけるガスケットを示す断面図である。

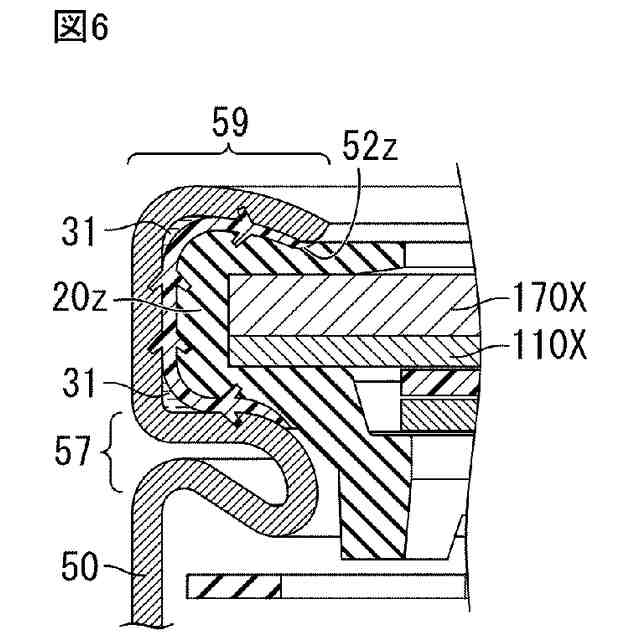

図６は、従来の電池におけるガスケットを示す模式断面図である。
図７は、本開示の一実施形態に係る二次電池における理想状態の電池系を示す模式モデル図である。

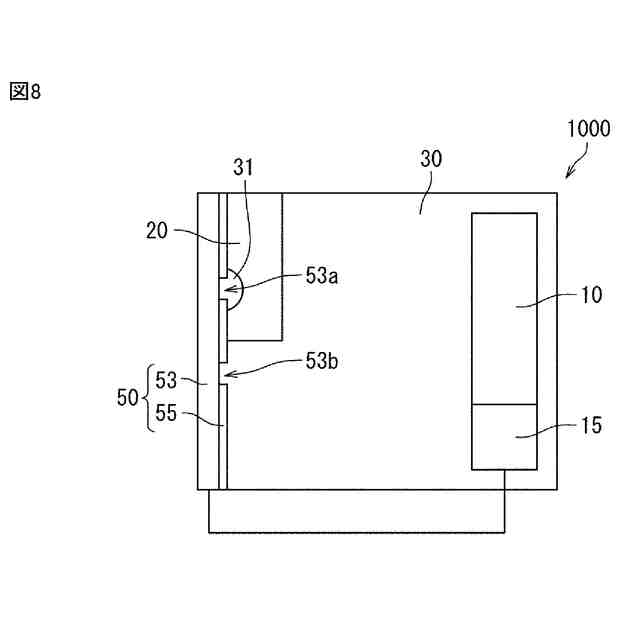

図８は、従来の電池系を示す模式モデル図である。
図９は、安全弁動作時における本開示の一実施形態に係る二次電池の上部を示す断面図である。
図１０は、本開示の一実施形態に係る二次電池の製造方法を説明するための図である。

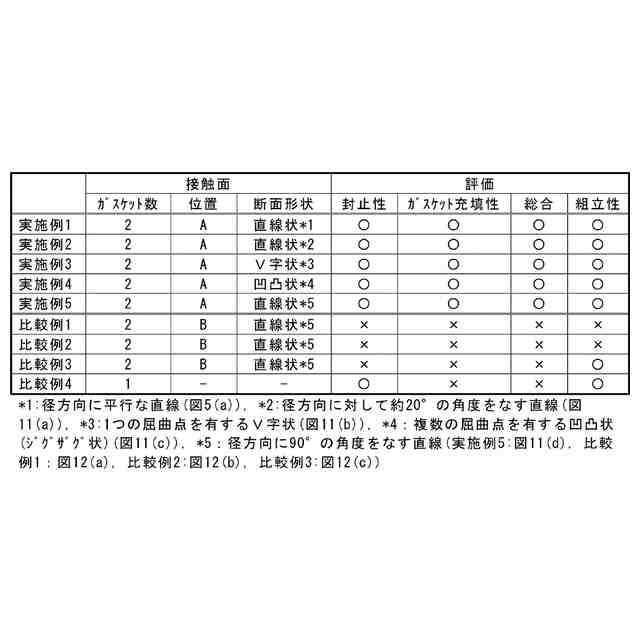

図１１（ａ）～（ｄ）は、本開示の別の実施形態に係る電池におけるガスケットを示す断面図である。
図１２（ａ）～（ｄ）は、比較例１～４のガスケットを示す断面図である。
図１３は、本開示の別の実施形態に係る電池におけるガスケットを示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
