公開番号2025167189
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071573
出願日2024-04-25
発明の名称コイル部品およびその製造方法
出願人株式会社村田製作所
代理人個人,個人,個人
主分類H01F 17/04 20060101AFI20251030BHJP(基本的電気素子)
要約【課題】巻芯部のまわりに巻回されたワイヤの位置ずれを生じにくくし、ワイヤの位置ずれによる電気特性の不所望な変化を生じにくくしたコイル部品およびその製造方法を提供する。

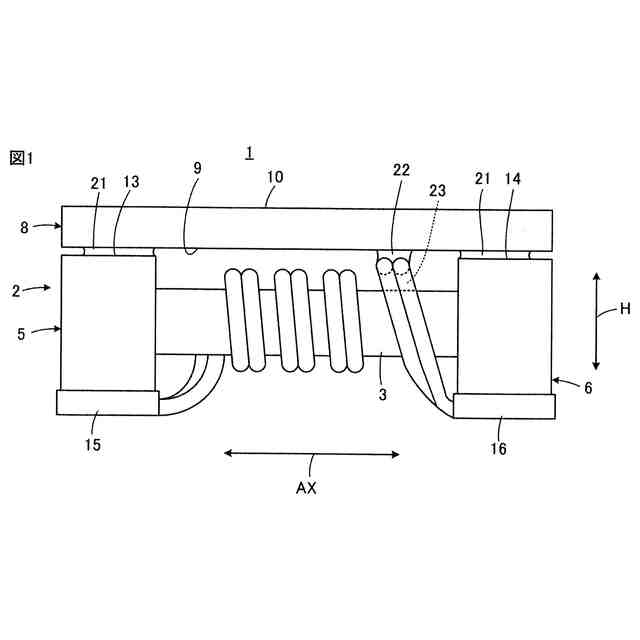

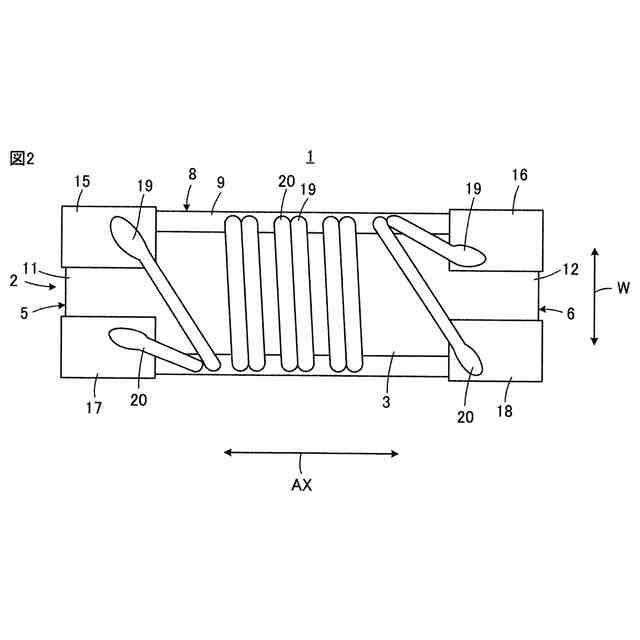

【解決手段】巻芯部3ならびに巻芯部3の軸線方向AXにおける互いに逆の第1端部および第2端部にそれぞれ設けられた第1鍔部5および第2鍔部6を有する、ドラム状コア2と、互いに逆方向に向く第1主面9および第2主面10を有し、第1主面9を巻芯部3側に向けかつ第1鍔部5および第2鍔部6間に渡された状態に配置された、板状コア8と、巻芯部3のまわりで複数のターンを形成する状態で巻回された、ワイヤ19,20と、を備える、コイル部品1において、ワイヤ19,20の少なくとも一部を、樹脂を含む固定部材22によって、板状コア8の第1主面9に固定する。
【選択図】図1
特許請求の範囲【請求項１】
巻芯部ならびに前記巻芯部の軸線方向における互いに逆の第１端部および第２端部にそれぞれ設けられた第１鍔部および第２鍔部を有する、ドラム状コアと、
互いに逆方向に向く第１主面および第２主面を有し、前記第１主面を前記巻芯部側に向けかつ前記第１鍔部および前記第２鍔部間に渡された状態に配置された、板状コアと、
前記巻芯部のまわりで複数のターンを形成する状態で巻回された、第１ワイヤと、
前記第１ワイヤの少なくとも一部を前記板状コアの前記第１主面に固定する樹脂を含む第１固定部材と、
を備える、コイル部品。
続きを表示（約 1,000 文字）【請求項２】
前記第１固定部材は、前記第１ワイヤにおける最も巻き始め側のターンおよび最も巻き終わり側のターンのいずれかを前記板状コアの前記第１主面に固定している、請求項１に記載のコイル部品。
【請求項３】
前記板状コアは、前記ドラム状コアとは別体であり、前記第１鍔部および前記第２鍔部に接着剤を介して接合される、請求項１に記載のコイル部品。
【請求項４】
前記接着剤は、前記第１固定部材に含まれる樹脂と同じ成分の樹脂を含む、請求項３に記載のコイル部品。
【請求項５】
前記第１固定部材および前記接着剤は金属磁性粉を含む、請求項３に記載のコイル部品。
【請求項６】
前記第１ワイヤの一部のターンが前記第１固定部材によって前記板状コアの前記第１主面に固定され、前記第１固定部材によって固定される前記一部のターンは、他のターンに比べて、前記巻芯部との間により大きい隙間を形成しながら、他のターンより前記巻芯部の外周側に盛り上がって位置している、請求項３に記載のコイル部品。
【請求項７】
前記第１固定部材によって固定される前記一部のターンの外周側の位置は、前記第１鍔部および前記第２鍔部の前記板状コア側に向く面の位置と同じレベルにある、請求項６に記載のコイル部品。
【請求項８】

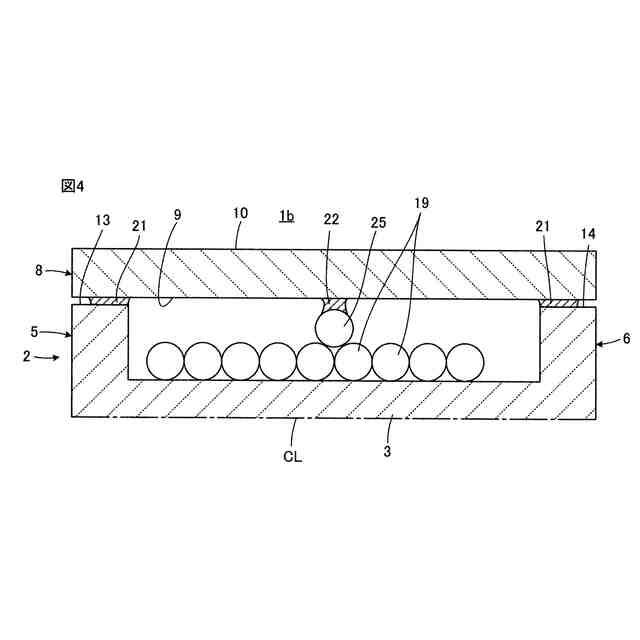

前記第１ワイヤは、前記巻芯部のまわりで所定のターンを下層側にしながら、当該下層側のターンに乗り上げる上層側のターンを有し、前記第１固定部材は、前記上層側のターンを前記板状コアの前記第１主面に固定している、請求項１に記載のコイル部品。
【請求項９】

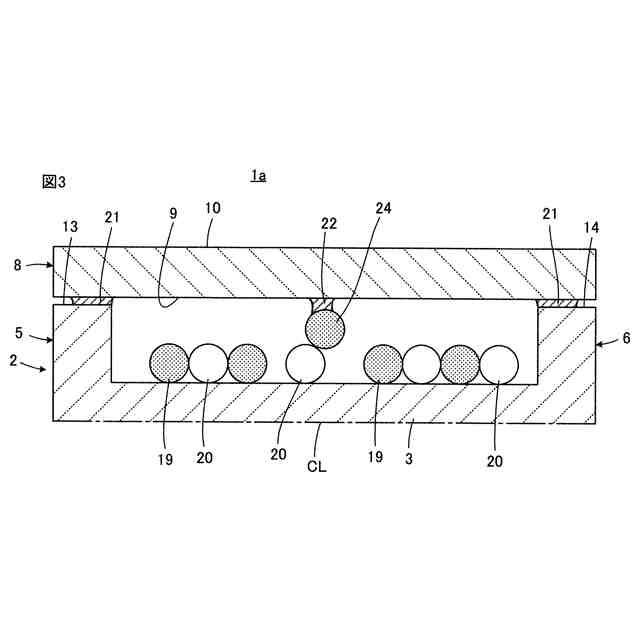

前記巻芯部に巻回された第２ワイヤをさらに備え、前記第１ワイヤは、前記第２ワイヤの一部に乗り上げて前記第２ワイヤと交差する交差部を形成しており、前記第１固定部材は、前記交差部にある前記第１ワイヤのターンを前記板状コアの前記第１主面に固定している、請求項１に記載のコイル部品。
【請求項１０】
前記巻芯部に巻回された第２ワイヤをさらに備え、前記巻芯部のまわりで、前記第１ワイヤおよび／または前記第２ワイヤが第１層から第ｎ層（ｎは３以上の整数）を形成するように巻回され、前記第１固定部材は、前記第１ワイヤおよび／または前記第２ワイヤの前記第ｎ層のターンを前記板状コアの前記第１主面に固定している、請求項１に記載のコイル部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ワイヤを巻回した巻芯部と巻芯部の各端部にそれぞれ設けられた第１鍔部および第２鍔部とを有するドラム状コアを備えるとともに、第１鍔部および第２鍔部間に渡された状態で配置された板状コアを備える、コイル部品およびその製造方法に関するもので、特に、巻芯部まわりでのワイヤの巻回状態を安定化するための改良に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
たとえば特開２０２２－３４５９３号公報（特許文献１）には、巻芯部と巻芯部の各端部にそれぞれ設けられた第１鍔部および第２鍔部とを有するドラム状コアを備え、ドラム状コアの上記巻芯部にワイヤが巻回されている、コイル部品が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－３４５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
コイル部品がたとえば搬送されまたは実装されるとき、コイル部品には何らかの外力が及ぼされる。特許文献１に記載されるような構造を有するコイル部品の場合、外力は、時として巻芯部のまわりに巻回されたワイヤの位置ずれを生じさせることがある。ワイヤの位置ずれは、コイル部品の電気特性の不所望な変化をもたらすので、好ましくない。
【０００５】
そこで、本開示の目的は、コイル部品において、巻芯部まわりでのワイヤの巻回状態の安定化を図ろうとすることである。
【課題を解決するための手段】
【０００６】
本開示は、巻芯部ならびに巻芯部の軸線方向における互いに逆の第１端部および第２端部にそれぞれ設けられた第１鍔部および第２鍔部を有する、ドラム状コアと、巻芯部のまわりで複数のターンを形成する状態で巻回された、ワイヤと、を備える、コイル部品にまず向けられる。
【０００７】
上述した技術的課題を解決するため、本開示に係るコイル部品は、互いに逆方向に向く第１主面および第２主面を有し、第１主面を巻芯部側に向けかつ第１鍔部および第２鍔部間に渡された状態に配置された、板状コアをさらに備える。そして、ワイヤの少なくとも一部が、樹脂を含む固定部材によって、板状コアの第１主面に固定されることを特徴としている。
【０００８】
本開示は、また、巻芯部ならびに巻芯部の軸線方向における互いに逆の第１端部および第２端部にそれぞれ設けられた第１鍔部および第２鍔部を有する、ドラム状コアと、互いに逆方向に向く第１主面および第２主面を有し、第１主面を巻芯部側に向けかつ第１鍔部および第２鍔部間に渡された状態に配置された、板状コアと、巻芯部のまわりで複数のターンを形成する状態で巻回された、ワイヤと、を備える、コイル部品の製造方法にも向けられる。
【０００９】
上述した技術的課題を解決するため、本開示に係るコイル部品の製造方法は、巻芯部にワイヤを巻回する、巻回工程と、ワイヤに樹脂を付与する、樹脂付与工程と、当該樹脂を介して、ワイヤの少なくとも一部を板状コアの第１主面に固定する、固定工程と、を備えることを特徴としている。
【発明の効果】
【００１０】
本開示によれば、巻芯部に巻回されたワイヤが板状コアに固定されるので、巻芯部まわりでのワイヤの巻回状態の安定化が図られる。したがって、コイル部品の搬送時や実装時において及ぼされる外力によっても、ワイヤの位置ずれが生じにくくなり、コイル部品の電気特性の不所望な変化を招きにくくすることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
