公開番号2025168902
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073754
出願日2024-04-30
発明の名称固体電解コンデンサ
出願人株式会社村田製作所
代理人弁理士法人WisePlus
主分類H01G 9/012 20060101AFI20251105BHJP(基本的電気素子)
要約【課題】コンデンサ素子を構成する弁作用金属基体の幅方向への位置ずれを防止する。
【解決手段】長手方向Lの一方の端部である第1の端部11aが陽極端子領域であり、他方の端部である第2の端部11bが陰極形成領域である弁作用金属基体11を備えるコンデンサ素子10と、コンデンサ素子10を封止して封止体30を形成する封止材20と、封止体30の少なくとも底面34に設けられ、陽極端子領域と電気的に接続される陽極外部電極40と、封止体30の表面に設けられ、前記陰極形成領域と電気的に接続される陰極外部電極50と、を備える固体電解コンデンサ1であって、弁作用金属基体11の陽極端子領域の底面11cと陽極外部電極40の間の位置に、導電性スペーサー60が配置されており、弁作用金属基体11の前記陽極端子領域を幅方向Wにおいて挟む位置に、導電性スペーサー60から突出した2カ所以上の凸部61が設けられている。
【選択図】図2
特許請求の範囲【請求項１】
長手方向の一方の端部である第１の端部が陽極端子領域であり、他方の端部である第２の端部が陰極形成領域である弁作用金属基体を備えるコンデンサ素子と、
前記コンデンサ素子を封止して封止体を形成する封止材と、
前記封止体の少なくとも底面に設けられ、前記陽極端子領域と電気的に接続される陽極外部電極と、
前記封止体の表面に設けられ、前記陰極形成領域と電気的に接続される陰極外部電極と、を備える固体電解コンデンサであって、
前記弁作用金属基体の前記陽極端子領域の底面と前記陽極外部電極の間の位置に導電性スペーサーが配置されており、
前記弁作用金属基体の前記陽極端子領域を幅方向において挟む位置に、前記導電性スペーサーから突出した２カ所以上の凸部が設けられている、固体電解コンデンサ。
続きを表示（約 370 文字）【請求項２】
前記凸部が前記弁作用金属基体の前記陽極端子領域と隣接する位置において、前記凸部の表面に低融点導電部材が設けられている、請求項１に記載の固体電解コンデンサ。
【請求項３】
前記凸部が、前記導電性スペーサーの側部から突出した壁部である、請求項１又は２に記載の固体電解コンデンサ。
【請求項４】
前記凸部が、前記導電性スペーサーの上面から突出した柱部である、請求項１又は２に記載の固体電解コンデンサ。
【請求項５】
前記弁作用金属基体の前記陽極端子領域の底面と前記導電性スペーサーの上面の間に、低融点導電部材が設けられており、前記弁作用金属基体の前記陽極端子領域と前記導電性スペーサーが、前記低融点導電部材により接続されている、請求項１又は２に記載の固体電解コンデンサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、固体電解コンデンサに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、コンデンサ素子を複数備える固体電解コンデンサが開示されている。具体的には、複数のコンデンサ素子の陽極部がまとめられて、陽極端子と接続された陽極段部に溶接などにより接続された構成が開示されている（特許文献１の図２等参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６９２８７９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
陽極端子と接続された陽極段部を設けることにより、陽極部と陰極部の厚み差が解消され、コンデンサ素子の積層体の姿勢を真っすぐにすることができる。積層体の姿勢を真っすぐにできない場合、チップの低背化が難しくなることがある。
【０００５】
上記の構成の固体電解コンデンサでは、陽極段部上に積層体を搭載する際に、積層体が固体電解コンデンサの幅方向において外側にずれる位置ずれが生じることがあった。積層体の幅方向への位置ずれが生じると、積層体を封止する封止材が局所的に薄くなってしまい、積層体の一部が封止体から露出する箇所が生じる可能性がある。
【０００６】
本発明は、上記の問題を解決するためになされたものであり、コンデンサ素子を構成する弁作用金属基体の幅方向への位置ずれが防止された固体電解コンデンサを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の固体電解コンデンサは、長手方向の一方の端部である第１の端部が陽極端子領域であり、他方の端部である第２の端部が陰極形成領域である弁作用金属基体を備えるコンデンサ素子と、前記コンデンサ素子を封止して封止体を形成する封止材と、前記封止体の少なくとも底面に設けられ、前記陽極端子領域と電気的に接続される陽極外部電極と、前記封止体の表面に設けられ、前記陰極形成領域と電気的に接続される陰極外部電極と、を備える固体電解コンデンサであって、前記弁作用金属基体の前記陽極端子領域の底面と前記陽極外部電極の間の位置に導電性スペーサーが配置されており、前記弁作用金属基体の前記陽極端子領域を幅方向において挟む位置に、前記導電性スペーサーから突出した２カ所以上の凸部が設けられている。
【発明の効果】
【０００８】
本発明によれば、コンデンサ素子を構成する弁作用金属基体の幅方向への位置ずれが防止された固体電解コンデンサを提供することができる。
【図面の簡単な説明】
【０００９】

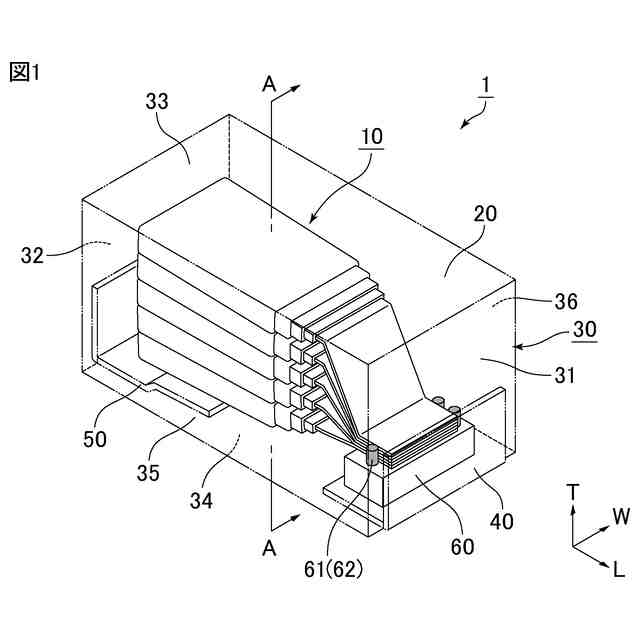

図１は、固体電解コンデンサの一例を模式的に示す斜視図である。

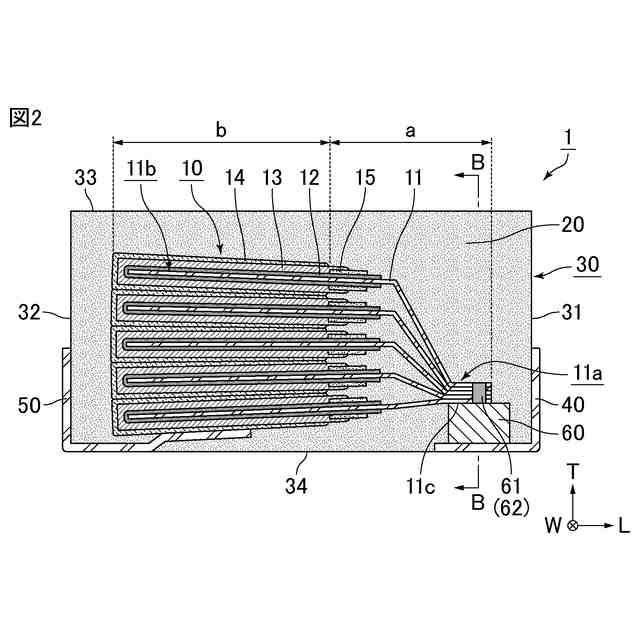

図２は、図１に示す固体電解コンデンサのＡ－Ａ線断面図である。

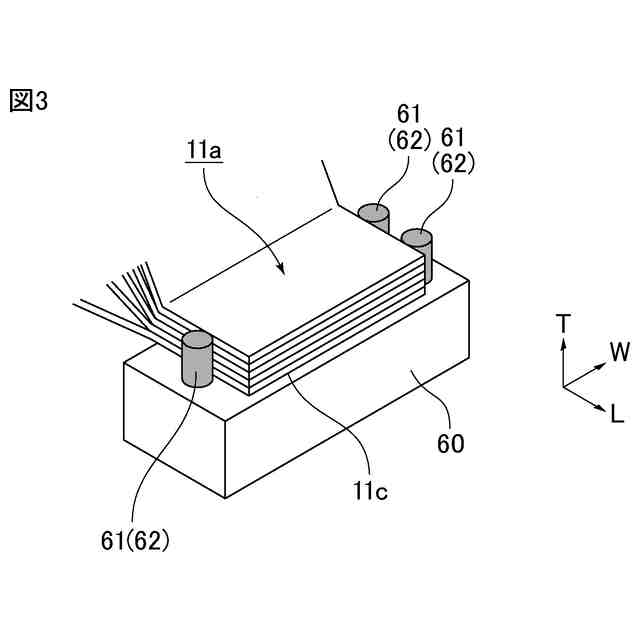

図３は、図１に示す導電性スペーサーの上面近傍を拡大して模式的に示す斜視図である。

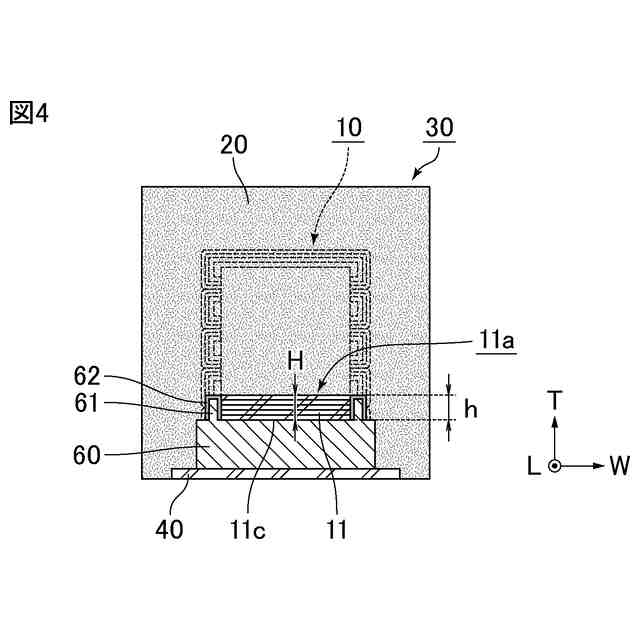

図４は、図２に示す固体電解コンデンサのＢ－Ｂ線断面図である。
図５は、凸部の形状の他の例を模式的に示す断面図である。

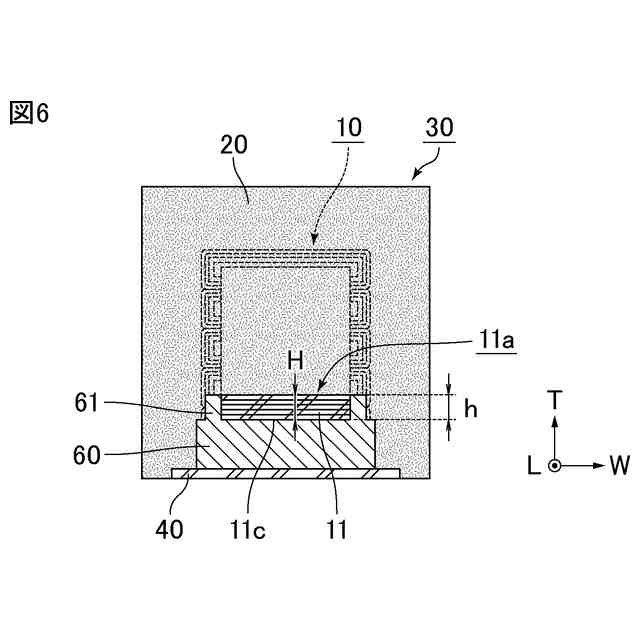

図６は、図４に示す固体電解コンデンサのＢ－Ｂ線断面図と同じ位置において、凸部の表面に低融点導電部材が設けられていない形態の例を模式的に示す断面図である。
図７は、図３に示す導電性スペーサーの上面近傍と同じ位置において、弁作用金属基体の陽極端子領域の底面と導電性スペーサーの上面の間に低融点導電部材が設けられている形態の例を模式的に示す斜視図である。
図８は、固体電解コンデンサの別の一例を模式的に示す斜視図である。
図９は、図８に示す固体電解コンデンサのＣ－Ｃ線断面図である。
図１０は、図９に示す固体電解コンデンサのＤ－Ｄ線断面図である。
図１１は、図１０に示す固体電解コンデンサのＤ－Ｄ線断面図と同じ位置において、凸部の表面に低融点導電部材が設けられておらず、弁作用金属基体の陽極端子領域の底面と導電性スペーサーの上面の間に低融点導電部材が設けられていない形態の例を模式的に示す断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の固体電解コンデンサについて説明する。
しかしながら、本発明は、以下の構成に限定されるものではなく、本発明の要旨を変更しない範囲において適宜変更して適用することができる。なお、以下において記載する本発明の各実施形態の望ましい構成を２つ以上組み合わせたものもまた本発明である。
（【００１１】以降は省略されています）
