公開番号2025175751
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081988
出願日2024-05-20
発明の名称インダクタおよびインダクタの製造方法
出願人株式会社村田製作所
代理人弁理士法人クシブチ国際特許事務所
主分類H01F 17/04 20060101AFI20251126BHJP(基本的電気素子)
要約【課題】金属磁性粒子と樹脂から成る素体にコイル導体を内包するインダクタにおいて、素体内における局所的な磁気飽和の発生を抑制して磁気飽和許容電流を向上すること。
【解決手段】インダクタは、平均粒径の異なる第1金属磁性粒子及び第2金属磁性粒子並びに樹脂を含むコアと、コアに埋め込まれた巻回部を有するコイル導体と、を有する素体を備え、素体は巻回部の中心軸と交差して互いに対向する二つの主面を有し、巻回部の中心軸と平行な素体の断面において、コアと巻回部との境界線である導体境界線からの距離が所定の距離以下である第1金属磁性粒子の上記導体境界線に沿った単位長さ当たりの数である第1数密度は、素体の少なくとも一方の上記主面の位置を示す境界線である表面境界線からの距離が上記所定の距離以下である第1金属磁性粒子の上記表面境界線に沿った単位長さあたりの数である第2数密度より低い。
【選択図】図5
特許請求の範囲【請求項１】
絶縁被膜を有する第１金属磁性粒子と、絶縁被膜を有し且つ前記第１金属磁性粒子より平均粒径の小さい第２金属磁性粒子と、樹脂と、を含むコアと、
前記コアに埋め込まれた、コイルを構成する導体である巻回部を有するコイル導体と、
を有する素体を備え、
前記素体は、前記巻回部の中心軸と交差して互いに対向する二つの主面を有し、
前記巻回部の中心軸と平行な、前記素体の断面において、
前記コアと前記巻回部との境界線である導体境界線からの距離が所定の距離以下である前記第１金属磁性粒子の、前記導体境界線に沿った単位長さ当たりの数である第１数密度は、前記素体の少なくとも一方の前記主面の位置を示す境界線である表面境界線からの距離が前記所定の距離以下である前記第１金属磁性粒子の、前記表面境界線に沿った単位長さあたりの数である第２数密度より低い、
インダクタ。
続きを表示（約 1,200 文字）【請求項２】
前記所定の距離は、個々の前記第１金属磁性粒子の、円相当径の１／１０の距離である、
請求項１に記載のインダクタ。
【請求項３】
前記巻回部の中心軸と平行な、前記素体の断面において、前記素体の少なくとも一方の前記主面の表面境界からの距離が前記所定の距離以下である前記第１金属磁性粒子のうち、少なくとも一部は、２個以上の前記第１金属磁性粒子が互いに接触している、
請求項１に記載のインダクタ。
【請求項４】

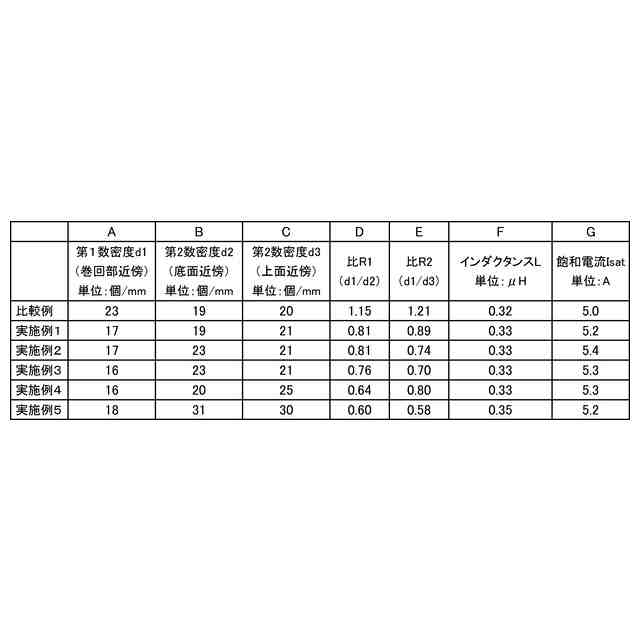

前記第２数密度に対する前記第１数密度の比は、０．５８以上０．８９以下である、
請求項１に記載のインダクタ。
【請求項５】
前記第１数密度は、前記導体境界線のうち、前記素体の少なくとも一方の前記主面と前記巻回部とに挟まれた部分の少なくとも一部における、前記導体境界線からの距離が前記所定の距離以下である前記第１金属磁性粒子の、前記導体境界線に沿った単位長さ当たりの数である、
請求項１に記載のインダクタ。
【請求項６】
巻回部を有するコイル導体を作製するコイル導体形成工程と、
絶縁被膜を有する第１金属磁性粒子と、絶縁被膜を有し且つ前記第１金属磁性粒子より平均粒径の小さい第２金属磁性粒子と、樹脂と、を含むコアに前記コイル導体を埋設して素体を形成する素体成型工程と、
前記素体の電極予定箇所に、前記コイル導体と接続する外部電極をめっきにより形成するめっき層形成工程と、
を有し、
前記素体成型工程では、
前記素体は、前記コアを構成する前記第１金属磁性粒子と前記第２金属磁性粒子と前記樹脂とを含む混合粉を加熱しながら加圧することで形成され、
前記素体の外面であって前記巻回部の中心軸と交差する前記素体の少なくとも一つの主面の部分は、前記素体の他の部分を形成する前記混合粉に比べて、前記第１金属磁性粒子の含有量が多い前記混合粉により形成される、
インダクタの製造方法。
【請求項７】
コイル導体を作製するコイル導体形成工程と、
絶縁被膜を有する第１金属磁性粒子と、絶縁被膜を有し且つ前記第１金属磁性粒子より平均粒径の小さい第２金属磁性粒子と、樹脂と、を含むコアに前記コイル導体を埋設して素体を形成する素体成型工程と、
前記素体の電極予定箇所に、前記コイル導体と接続する外部電極をめっきにより形成するめっき層形成工程と、
を有し、
前記素体成型工程において、
前記素体は、前記コアを構成する前記第１金属磁性粒子と前記第２金属磁性粒子と前記樹脂とを含む混合粉を加熱しながら加圧することで形成され、
前記コイル導体は、前記素体の形成に用いられる前記混合粉よりも前記第１金属磁性粒子の含有量が少ない前記混合粉を付着させた状態で、前記コアに埋設される、
インダクタの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インダクタおよびインダクタの製造方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、インダクタ等の電子部品に用いる複合磁性粒子が開示されている。この複合磁性粒子は、第１樹脂材料から成る第１樹脂部で被覆された第１金属磁性粒子と、第１樹脂材料よりも分子量が大きい第２樹脂材料から成る第２樹脂部を介して第１金属磁性粒子に結着する、第１金属磁性粒子よりも小径な第２金属磁性粒子と、を備える。特許文献１では、上記のように構成された複合磁性粒子は、樹脂組成物と混合した際の凝集が抑制されるとされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１６１７５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
金属磁性粒子と樹脂から成る磁性コアとしての素体にコイル導体を内包するインダクタでは、金属磁性粒子を樹脂に混合した際の金属磁性粒子の凝集を抑制することで、素体内部における磁気特性の不均一性を低減することができる。しかしながら、素体内部における磁気特性が均一であったとしても、コイル導体へ通電した際に素体内部に発生する磁界分布に偏りがあると、素体内部において局所的な磁気飽和が発生し、インダクタとしての磁気飽和許容電流が低下し得る。
【０００５】
本発明の目的は、金属磁性粒子と樹脂から成る素体にコイル導体を内包するインダクタにおいて、素体内における局所的な磁気飽和の発生を抑制して磁気飽和許容電流を向上することである。
【課題を解決するための手段】
【０００６】
本発明の一態様は、絶縁被膜を有する第１金属磁性粒子と、絶縁被膜を有し且つ前記第１金属磁性粒子より平均粒径の小さい第２金属磁性粒子と、樹脂と、を含むコアと、前記コアに埋め込まれた、コイルを構成する導体である巻回部を有するコイル導体と、を有する素体を備え、前記素体は、前記巻回部の中心軸と交差して互いに対向する二つの主面を有し、前記巻回部の中心軸と平行な、前記素体の断面において、前記コアと前記巻回部との境界線である導体境界線からの距離が所定の距離以下である前記第１金属磁性粒子の、前記導体境界線に沿った単位長さ当たりの数である第１数密度は、前記素体の少なくとも一方の前記主面の位置を示す境界線である表面境界線からの距離が前記所定の距離以下である前記第１金属磁性粒子の、前記表面境界線に沿った単位長さあたりの数である第２数密度より低い、インダクタである。
【０００７】
本発明の他の態様は、巻回部を有するコイル導体を作製するコイル導体形成工程と、絶縁被膜を有する第１金属磁性粒子と、絶縁被膜を有し且つ前記第１金属磁性粒子より平均粒径の小さい第２金属磁性粒子と、樹脂と、を含むコアに前記コイル導体を埋設して素体を形成する素体成型工程と、前記素体の電極予定箇所に、前記コイル導体と接続する外部電極をめっきにより形成するめっき層形成工程と、を有し、前記素体成型工程では、前記素体は、前記コアを構成する前記第１金属磁性粒子と前記第２金属磁性粒子と前記樹脂とを含む混合粉を加熱しながら加圧することで形成され、前記素体の外面であって前記巻回部の中心軸と交差する前記素体の少なくとも一つの主面の部分は、前記素体の他の部分を形成する前記混合粉に比べて、前記第１金属磁性粒子の含有量が多い前記混合粉により形成される、インダクタの製造方法である。
【０００８】
本発明の更に他の態様は、コイル導体を作製するコイル導体形成工程と、絶縁被膜を有する第１金属磁性粒子と、絶縁被膜を有し且つ前記第１金属磁性粒子より平均粒径の小さい第２金属磁性粒子と、樹脂と、を含むコアに前記コイル導体を埋設して素体を形成する素体成型工程と、前記素体の電極予定箇所に、前記コイル導体と接続する外部電極をめっきにより形成するめっき層形成工程と、を有し、前記素体成型工程において、前記素体は、前記コアを構成する前記第１金属磁性粒子と前記第２金属磁性粒子と前記樹脂とを含む混合粉を加熱しながら加圧することで形成され、前記コイル導体は、前記素体の形成に用いられる前記混合粉よりも前記第１金属磁性粒子の含有量が少ない前記混合粉を付着させた状態で、前記コアに埋設される、インダクタの製造方法である。
【発明の効果】
【０００９】
本発明によれば、金属磁性粒子と樹脂から成る素体にコイル導体を内包するインダクタにおいて、素体内における局所的な磁気飽和の発生を抑制して磁気飽和許容電流を向上することができる。
【図面の簡単な説明】
【００１０】
本発明の実施形態に係るインダクタを上面の側から視た斜視図である。

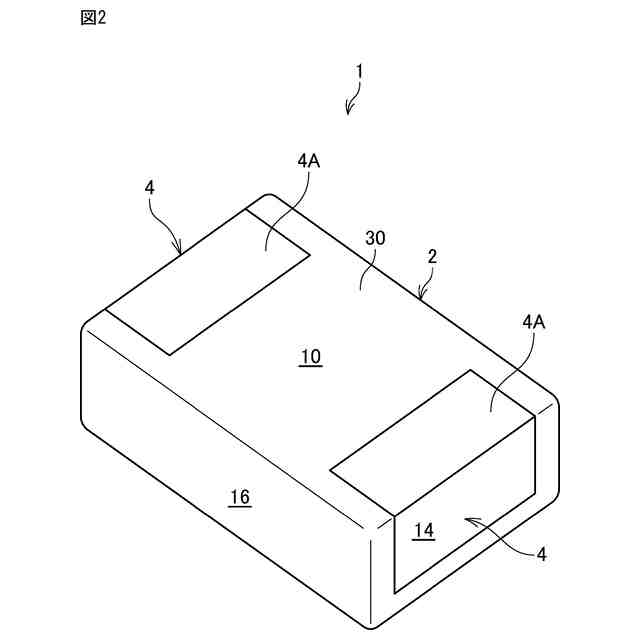

インダクタを底面の側から視た斜視図である。
インダクタの内部構成を示す透視斜視図である。

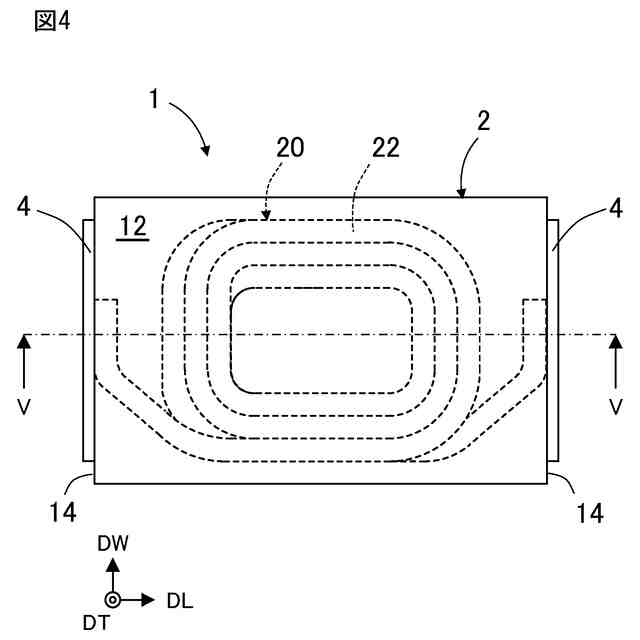

図３に示すインダクタを上面の側から視た平面透視図である。

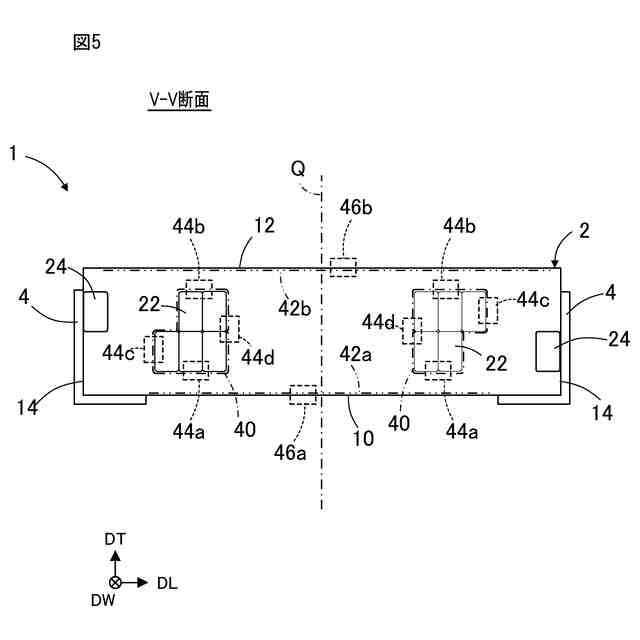

図４に示すインダクタのＶ－Ｖ断面図である。
素体の導体境界線近傍の部分拡大図である。

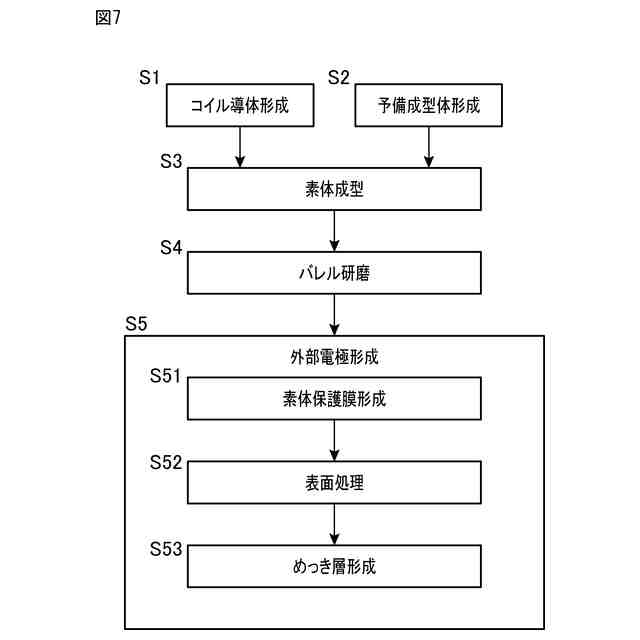

インダクタの製造工程を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
