公開番号2025152119
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053865
出願日2024-03-28
発明の名称積層セラミックコンデンサ
出願人株式会社村田製作所
代理人個人,個人
主分類H01G 4/30 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】高耐圧仕様の積層セラミックコンデンサにおいて、電歪効果によるクラックや音鳴きの発生を抑制することが可能な積層セラミックコンデンサを提供する。
【解決手段】積層セラミックコンデンサ1であって、内層部11は、第1の内部電極層31、第2の内部電極層32および中間電極層33のうちの2層が誘電体層20を挟んで交互に積層されたコンデンサ有効部11E1と、誘電体層20と中間電極層33とが交互に積層された直列接続領域MGと、を有し、LT断面において、所定領域における内部電極層30の長さ方向の直線距離L0に対する、所定領域における内部電極層の断面形状に沿って測定した長さL1の比率(L1/L0)をうねり量とした場合に、直列接続領域MGにおける中間電極層33のうねり量は、コンデンサ有効部11E1における第1の内部電極層31、第2の内部電極層32および中間電極層33のうねり量よりも大きい。
【選択図】図5
特許請求の範囲【請求項１】
積層された複数の誘電体層と積層された複数の内部電極層とを含み、積層方向に相対する第１の主面および第２の主面と、積層方向に直交する幅方向に相対する第１の側面および第２の側面と、積層方向および幅方向に直交する長さ方向に相対する第１の端面および第２の端面と、を含む積層体と、
前記第１の端面上に配置される第１の外部電極と、
前記第２の端面上に配置される第２の外部電極と、を有する積層セラミックコンデンサであって、
前記複数の内部電極層は、第１の内部電極層と、第２の内部電極層と、中間電極層とを含み、
前記第１の内部電極層は、その一方端部が前記第１の端面に引き出されて前記第１の外部電極と接続する第１の引き出し部と、前記第１の引き出し部に接続され、積層方向に隣り合って配置された内部電極層と対向する第１の対向部とを有し、
前記第２の内部電極層は、その一方端部が前記第２の端面に引き出されて前記第２の外部電極と接続する第２の引き出し部と、前記第２の引き出し部に接続され、積層方向に隣り合って配置された内部電極層と対向する第２の対向部とを有し、
前記中間電極層は、前記第１の外部電極にも前記第２の外部電極にも接続されておらず、前記第１の内部電極層および前記第２の内部電極層と共に直列接続のコンデンサ素子を形成する内部電極層であり、
前記積層体は、前記誘電体層と前記内部電極層とが交互に積層された内層部と、前記内層部の前記第１の側面側に配置され、前記誘電体層のみが積層された第１の側面側外層部と、前記内層部の前記第２の側面側に配置され、前記誘電体層のみが積層された第２の側面側外層部と、を有し、
前記内層部は、前記第１の内部電極層、前記第２の内部電極層および前記中間電極層のうちの２層が前記誘電体層を挟んで交互に積層された有効層部と、
前記内層部の前記第１の端面側に配置され、前記誘電体層と前記第１の内部電極層とが交互に積層された第１の端面側外層部と、前記内層部の前記第２の端面側に配置され、前記誘電体層と前記第２の内部電極層とが交互に積層された第２の端面側外層部と、前記誘電体層と前記中間電極層とが交互に積層された中間ギャップと、を有し、
長さ方向および積層方向に平行な面での断面において、
所定領域における内部電極層の長さ方向の直線距離（Ｌ０）に対する、所定領域における内部電極層の断面形状に沿って測定した長さ（Ｌ１）の比率（Ｌ１／Ｌ０）をうねり量とした場合に、
前記中間ギャップにおける前記中間電極層のうねり量は、前記有効層部における前記第１の内部電極層、前記第２の内部電極層および前記中間電極層のうねり量よりも大きい、積層セラミックコンデンサ。
続きを表示（約 1,400 文字）【請求項２】
前記中間ギャップにおける前記中間電極層のうねり量は、１００．１％以上１００．８％以下である、請求項１に記載の積層セラミックコンデンサ。
【請求項３】
前記有効層部における前記第１の内部電極層、前記第２の内部電極層および前記中間電極層のうねり量は、１００．５％以下である、請求項１または請求項２に記載の積層セラミックコンデンサ。
【請求項４】
前記中間ギャップの前記長さ方向の距離は、前記第１の引き出し部および前記第２の引き出し部の前記長さ方向の距離よりも長い、請求項１または請求項２に記載の積層セラミックコンデンサ。
【請求項５】
前記中間電極層は、第１の中間電極層と、第２の中間電極層と、を含み、
前記第１の中間電極層は、積層方向に隣り合って配置された前記第１の内部電極層と対向する第１電極層側対向部と、積層方向に隣り合って配置された前記第２の中間電極層と対向する第１の中間電極層対向部とを有し、
前記第２の中間電極層は、積層方向に隣り合って配置された前記第２の内部電極層と対向する第２電極層側対向部と、積層方向に隣り合って配置された前記第１の中間電極層と対向する第２の中間電極層対向部とを有し、
前記中間ギャップは、前記第１の内部電極層と前記第２の中間電極層との間に位置する第１の中間ギャップと、前記第２の内部電極層と前記第１の中間電極層との間に位置する第２の中間ギャップと、を有し、
前記第１の中間ギャップおよび前記第２の中間ギャップにおける前記中間電極層のうねり量は、前記有効層部における前記第１の内部電極層、前記第２の内部電極層および前記中間電極層のうねり量よりも大きい、請求項１に記載の積層セラミックコンデンサ。
【請求項６】
前記中間電極層は、第１の中間電極層と、第２の中間電極層と、第３の中間電極層と、を含み、
前記第１の中間電極層は、積層方向に隣り合って配置された前記第１の内部電極層と対向する第１電極層側対向部と、積層方向に隣り合って配置された前記第３の中間電極層と対向する第１の中間電極層対向部とを有し、
前記第２の中間電極層は、積層方向に隣り合って配置された前記第２の内部電極層と対向する第２電極層側対向部と、積層方向に隣り合って配置された前記第３の中間電極層と対向する第２の中間電極層対向部とを有し、
前記第３の中間電極層は、積層方向に隣り合って配置された前記第１の中間電極層と対向する第３の中間電極層対向部と、積層方向に隣り合って配置された前記第２の中間電極層と対向する第４の中間電極層対向部とを有し、
前記中間ギャップは、前記第１の内部電極層と前記第３の中間電極層との間に位置する第１の中間ギャップと、前記第２の内部電極層と前記第３の中間電極層との間に位置する第２の中間ギャップと、前記第１の中間電極層と前記第２の中間電極層との間に位置する第３の中間ギャップと、を有し、
前記第１の中間ギャップ、前記第２の中間ギャップおよび前記第３の中間ギャップにおける前記中間電極層のうねり量は、前記有効層部における前記第１の内部電極層、前記第２の内部電極層および前記中間電極層のうねり量よりも大きい、請求項１に記載の積層セラミックコンデンサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層セラミックコンデンサに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
積層セラミックコンデンサにおいては、高耐圧化が求められる場合がある。高耐圧化を実現する積層セラミックコンデンサとして、直列接続の複数のコンデンサ部が形成された構造、いわゆるシリーズ構造の積層セラミックコンデンサが知られている。（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２０９４９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
シリーズ構造の積層セラミックコンデンサにおいては、直列接続の複数のコンデンサ部が形成される分、静電容量は低下する。静電容量を高めるためには、内部電極層の積層枚数を増やす必要があるが、内部電極層の積層枚数を増やすと、誘電体に電界をかけたときにひずみを生じる現象である電歪効果によるクラックや音鳴きが発生しやすくなるという課題があった。
【０００５】
本発明は、高耐圧仕様の積層セラミックコンデンサにおいて、電歪効果によるクラックや音鳴きの発生を抑制することが可能な積層セラミックコンデンサを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の積層セラミックコンデンサは、積層された複数の誘電体層と積層された複数の内部電極層とを含み、積層方向に相対する第１の主面および第２の主面と、積層方向に直交する幅方向に相対する第１の側面および第２の側面と、積層方向および幅方向に直交する長さ方向に相対する第１の端面および第２の端面と、を含む積層体と、前記第１の端面上に配置される第１の外部電極と、前記第２の端面上に配置される第２の外部電極と、を有する積層セラミックコンデンサであって、前記複数の内部電極層は、第１の内部電極層と、第２の内部電極層と、中間電極層と、を含み、前記第１の内部電極層は、その一方端部が前記第１の端面に引き出されて前記第１の外部電極と接続する第１の引き出し部と、前記第１の引き出し部に接続され、積層方向に隣り合って配置された内部電極層と対向する第１の対向部とを有し、前記第２の内部電極層は、その一方端部が前記第２の端面に引き出されて前記第２の外部電極と接続する第２の引き出し部と、前記第２の引き出し部に接続され、積層方向に隣り合って配置された内部電極層と対向する第２の対向部とを有し、前記中間電極層は、前記第１の外部電極にも前記第２の外部電極にも接続されておらず、前記第１の内部電極層および前記第２の内部電極層と共に直列接続のコンデンサ素子を形成する内部電極層であり、前記積層体は、前記誘電体層と前記内部電極層とが交互に積層された内層部と、前記内層部の前記第１の側面側に配置され、前記誘電体層のみが積層された第１の側面側外層部と、前記内層部の前記第２の側面側に配置され、前記誘電体層のみが積層された第２の側面側外層部と、を有し、前記内層部は、前記第１の内部電極層、前記第２の内部電極層および前記中間電極層のうちの２層が前記誘電体層を挟んで交互に積層された有効層部と、前記内層部の前記第１の端面側に配置され、前記誘電体層と前記第１の内部電極層とが交互に積層された第１の端面側外層部と、前記内層部の前記第２の端面側に配置され、前記誘電体層と前記第２の内部電極層とが交互に積層された第２の端面側外層部と、前記誘電体層と前記中間電極層とが交互に積層された中間ギャップと、を有し、長さ方向および積層方向に平行な面での断面において、所定領域における内部電極層の長さ方向の直線距離（Ｌ０）に対する、所定領域における内部電極層の断面形状に沿って測定した長さ（Ｌ１）の比率（Ｌ１／Ｌ０）をうねり量とした場合に、前記中間ギャップにおける前記中間電極層のうねり量は、前記有効層部における前記第１の内部電極層、前記第２の内部電極層および前記中間電極層のうねり量よりも大きい。
【発明の効果】
【０００７】
本発明によれば、高耐圧仕様の積層セラミックコンデンサにおいて、電歪効果によるクラックや音鳴きの発生を抑制することが可能な積層セラミックコンデンサを提供できる。
【図面の簡単な説明】
【０００８】

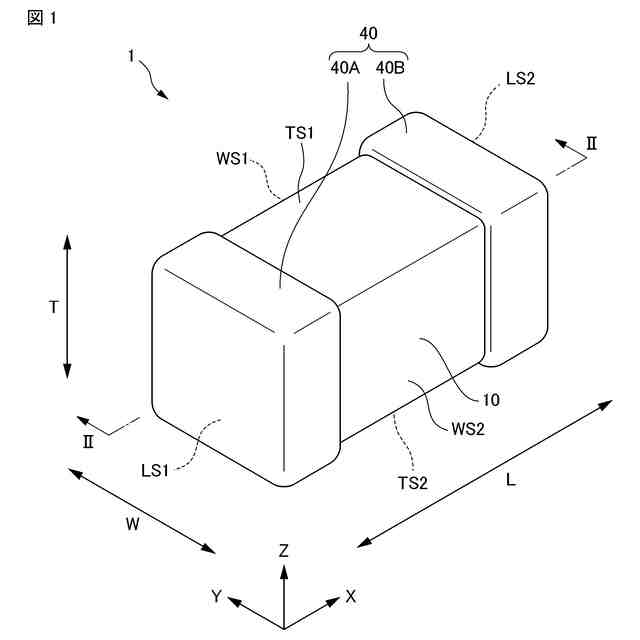

第１の実施形態に係る２連構造の積層セラミックコンデンサの外観斜視図である。
図１のＩＩ－ＩＩ断面図であって、第１の実施形態に係る２連構造の積層体の概略構成を説明するための図である。
図２のＩＩＩ－ＩＩＩ断面図である。
図２のＩＶＡ－ＩＶＡ断面図であって、第１の内部電極層および第２の内部電極層に沿った断面図である。
図２のＩＶＢ－ＩＶＢ断面図であって、中間電極層に沿った断面図である。
直列接続領域ＭＧにおける中間電極層を模式的に示した断面図である。

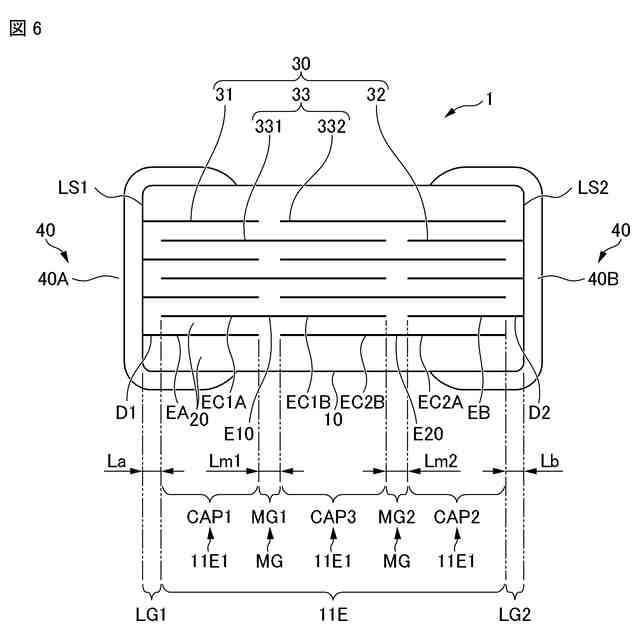

第２の実施形態に係る３連構造の積層セラミックコンデンサの概略構成を説明するための模式図である。
第３の実施形態に係る４連構造の積層セラミックコンデンサの概略構成を説明するための模式図である。
【発明を実施するための形態】
【０００９】
＜第１の実施形態＞
図面を参照しながら本開示の第１の実施形態に係る２連構造の積層セラミック電子部品としての積層セラミックコンデンサ１について説明する。図１は、第１の実施形態に係る２連構造の積層セラミックコンデンサ１の外観斜視図である。図２は、図１のＩＩ－ＩＩ断面図であって、第１の実施形態に係る２連構造の積層体の概略構成を説明するための図である。図３は、図２のＩＩＩ－ＩＩＩ断面図である。図４Ａは、図２のＩＶＡ－ＩＶＡ断面図であって、第１の内部電極層および第２の内部電極層に沿った断面図である。図４Ｂは、図２のＩＶＢ－ＩＶＢ断面図であって、中間電極層に沿った断面図である。
【００１０】
なお、図面は、発明の内容を説明するため、模式的に簡略化して描画している場合があり、描画された構成要素または構成要素間の寸法の比率が、明細書に記載されたそれらの寸法の比率と一致していない場合がある。また、明細書に記載されている構成要素が、図面において省略されている場合や、個数を省略して描画されている場合などがある。例えば、図２、図３に記述される内部電極層の数は、説明の便宜上、７層となっているが、これは、実際の内部電極層３０の数を示すものではない。なお、本発明において用いる、形状や幾何学的条件、および、それらの程度を特定する用語、例えば、「平行」、「直交」、「同一」等の用語や長さや角度の値等については、厳密な意味に縛られることなく、同様の機能を期待し得る程度の範囲を含めて解釈することとする。
（【００１１】以降は省略されています）
