公開番号2025140218
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039447
出願日2024-03-13
発明の名称フィルタ回路
出願人株式会社村田製作所
代理人弁理士法人酒井国際特許事務所
主分類H03H 7/01 20060101AFI20250919BHJP(基本電子回路)
要約【課題】小型のフィルタ回路を提供する。
【解決手段】フィルタ回路は、入力端子と、出力端子と、信号経路と、信号経路に挿入されたインダクタと、入力経路に接続される第1キャパシタと、出力経路に接続される第2キャパシタと、第1キャパシタおよび第2キャパシタに接続され、基準電位に接続される第3キャパシタと、を含む。基板と、インダクタを含む素子と、素子の入力側に接続されている第1電極と、素子の出力側に接続されている第2電極と、浮き電極である第3電極と、基準電位に接続されている第4電極と、を備える。第1電極と第3電極とは、対向して第1キャパシタを形成する。第2電極と第3電極とは、対向して第2キャパシタを形成する。第3電極と第4電極とは、対向して第3キャパシタを形成する。
【選択図】図3
特許請求の範囲【請求項１】
入力端子と、
出力端子と、
前記入力端子と前記出力端子とを結ぶ信号経路と、
前記信号経路に直列に挿入されるインダクタと、
前記入力端子と前記インダクタとを結ぶ入力経路に一方の電極が接続される第１キャパシタと、
前記出力端子と前記インダクタとを結ぶ出力経路に一方の電極が接続される第２キャパシタと、
前記第１キャパシタおよび前記第２キャパシタに一方の電極が接続され、基準電位に他方の電極が接続される第３キャパシタと、
を含み、
第１方向に厚みを有する基板と、
前記基板の主面および内部の少なくとも一方に設けられ、前記インダクタを含む素子と、
前記基板の主面および内部の少なくとも一方に設けられ、前記素子の前記入力端子側の端子と接続されている第１電極と、
前記基板の主面および内部の少なくとも一方に設けられ、前記素子の前記出力端子側の端子と接続されている第２電極と、
前記基板の内部に設けられ、浮き電極である第３電極と、
前記基板の主面と第１方向で対向する主面および内部の少なくとも一方に設けられ、基準電位に接続されている第４電極と、
を備え、
前記第１電極の少なくとも一部と前記第３電極の少なくとも一部とは、前記第１方向で対向し、
前記第２電極の少なくとも一部と前記第３電極の少なくとも一部とは、前記第１方向で対向し、
前記第３電極の少なくとも一部と前記第４電極の少なくとも一部とは、前記第１方向で対向し、
前記第１電極のうち、前記第１方向で前記第３電極に対向する部分は、前記第１キャパシタの一方の電極であり、
前記第２電極のうち、前記第１方向で前記第３電極に対向する部分は、前記第２キャパシタの一方の電極であり、
前記第３電極のうち、前記第１方向で前記第１電極に対向する部分は、前記第１キャパシタの他方の電極であり、
前記第３電極のうち、前記第１方向で前記第２電極に対向する部分は、前記第２キャパシタの他方の電極であり、
前記第３電極のうち、前記第１方向で前記第４電極に対向する部分は、前記第３キャパシタの一方の電極であり、
前記第４電極のうち、前記第１方向で前記第３電極に対向する部分は、前記第３キャパシタの他方の電極である、フィルタ回路。
続きを表示（約 960 文字）【請求項２】
前記第１キャパシタの静電容量は、０．０３ｐＦ以上であり、
前記第２キャパシタの静電容量は、０．０３ｐＦ以上である、請求項１に記載のフィルタ回路。
【請求項３】
前記第３電極は、前記第１方向で前記第１電極の少なくとも一部に対向する部分と、前記第１方向で前記第２電極の少なくとも一部に対向する部分とを接続している接続部を有する、請求項１に記載のフィルタ回路。
【請求項４】
前記接続部は、前記第１方向に平面視して、前記素子と重畳しない、請求項３に記載のフィルタ回路。
【請求項５】
前記入力経路に一方の電極が接続され、基準電位に他方の電極が接続されるキャパシタをさらに含み、
前記第１電極の少なくとも一部と前記第４電極の少なくとも一部とは、前記第１方向で対向する、請求項１に記載のフィルタ回路。
【請求項６】
前記出力経路に一方の電極が接続され、基準電位に他方の電極が接続されるキャパシタをさらに含み、
前記第２電極の少なくとも一部と前記第４電極の少なくとも一部とは、前記第１方向で対向する、請求項１に記載のフィルタ回路。
【請求項７】
前記第１電極は、前記第１方向に視て前記第１電極同士が重なる部分を有し、
前記第３電極の一部は、前記第１方向の両側で、前記第１電極同士が重なる部分の少なくとも一部と対向する、請求項１に記載のフィルタ回路。
【請求項８】
前記第２電極は、前記第１方向に視て前記第２電極同士が重なる部分を有し、
前記第３電極の一部は、前記第１方向の両側で、前記第２電極同士が重なる部分の少なくとも一部と対向する、請求項１に記載のフィルタ回路。
【請求項９】
前記第３電極は、前記第１方向に視て前記第３電極同士が重なる部分を有し、
前記第１電極および前記第２電極の少なくとも一方の一部は、前記第１方向の両側で、前記第３電極同士が重なる部分の少なくとも一部と対向する、請求項１に記載のフィルタ回路。
【請求項１０】
前記素子は、表面実装素子である、請求項１に記載のフィルタ回路。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルタ回路に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
特許文献１には、特定の周波数を減衰させる共振回路が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２６２３４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１に記載の共振装置では、キャパシタの容量を確保するため、電極を大きくする必要がある。
【０００５】
本開示は、上記に鑑みてなされたものであって、より小型のフィルタ回路を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係るフィルタ回路は、入力端子と、出力端子と、前記入力端子と前記出力端子とを結ぶ信号経路と、前記信号経路に直列に挿入されるインダクタと、前記入力端子と前記インダクタとを結ぶ入力経路に一方の電極が接続される第１キャパシタと、前記出力端子と前記インダクタとを結ぶ出力経路に一方の電極が接続される第２キャパシタと、前記第１キャパシタおよび前記第２キャパシタに一方の電極が接続され、基準電位に他方の電極が接続される第３キャパシタと、を含み、第１方向に厚みを有する基板と、前記基板の主面および内部の少なくとも一方に設けられ、前記インダクタを含む素子と、前記基板の主面および内部の少なくとも一方に設けられ、前記素子の前記入力端子側の端子と接続されている第１電極と、前記基板の主面および内部の少なくとも一方に設けられ、前記素子の前記出力端子側の端子と接続されている第２電極と、前記基板の内部に設けられ、浮き電極である第３電極と、前記基板の主面と第１方向で対向する主面および内部の少なくとも一方に設けられ、基準電位に接続されている第４電極と、を備え、前記第１電極の少なくとも一部と前記第３電極の少なくとも一部とは、前記第１方向で対向し、前記第２電極の少なくとも一部と前記第３電極の少なくとも一部とは、前記第１方向で対向し、前記第３電極の少なくとも一部と前記第４電極の少なくとも一部とは、前記第１方向で対向し、前記第１電極のうち、前記第１方向で前記第３電極に対向する部分は、前記第１キャパシタの一方の電極であり、前記第２電極のうち、前記第１方向で前記第３電極に対向する部分は、前記第２キャパシタの一方の電極であり、前記第３電極のうち、前記第１方向で前記第１電極に対向する部分は、前記第１キャパシタの他方の電極であり、前記第３電極のうち、前記第１方向で前記第２電極に対向する部分は、前記第２キャパシタの他方の電極であり、前記第３電極のうち、前記第１方向で前記第４電極に対向する部分は、前記第３キャパシタの一方の電極であり、前記第４電極のうち、前記第１方向で前記第３電極に対向する部分は、前記第３キャパシタの他方の電極である。
【発明の効果】
【０００７】
本開示によれば、より小型のフィルタ回路を提供することができる。
【図面の簡単な説明】
【０００８】
図１は、第１実施形態に係るフィルタ回路の主面を示す概略図である。

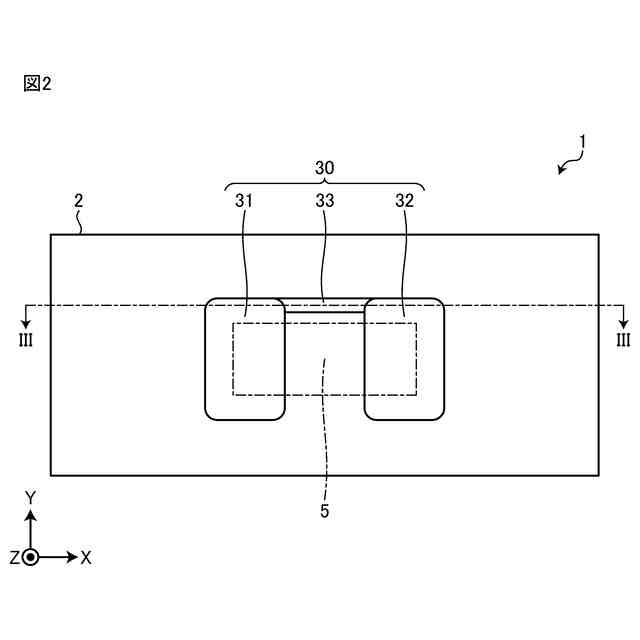

図２は、第１実施形態に係るフィルタ回路の内部を示す概略図である。

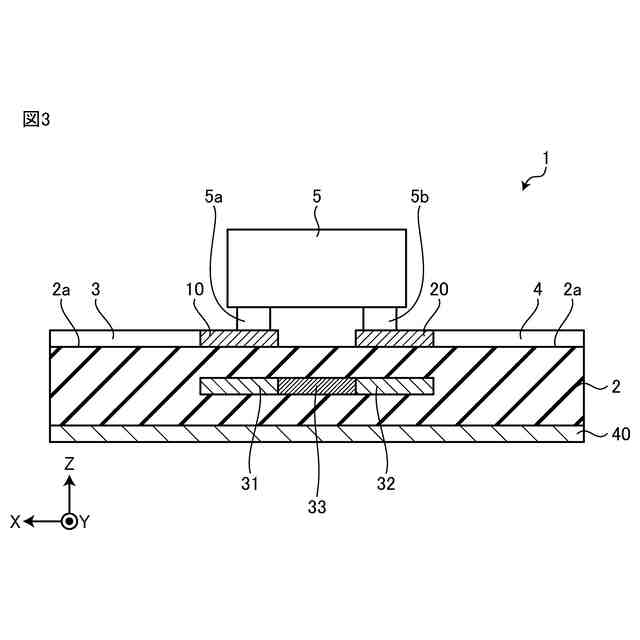

図３は、図１および図２のＩＩＩ－ＩＩＩ線に沿った断面図である。

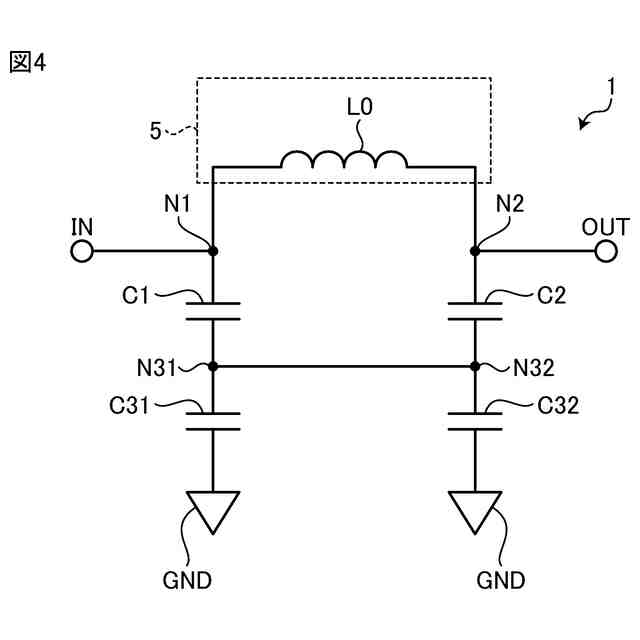

図４は、第１実施形態に係るフィルタ回路を示す回路図である。
図５は、図１に係るフィルタ回路の等価回路を示す回路図である。

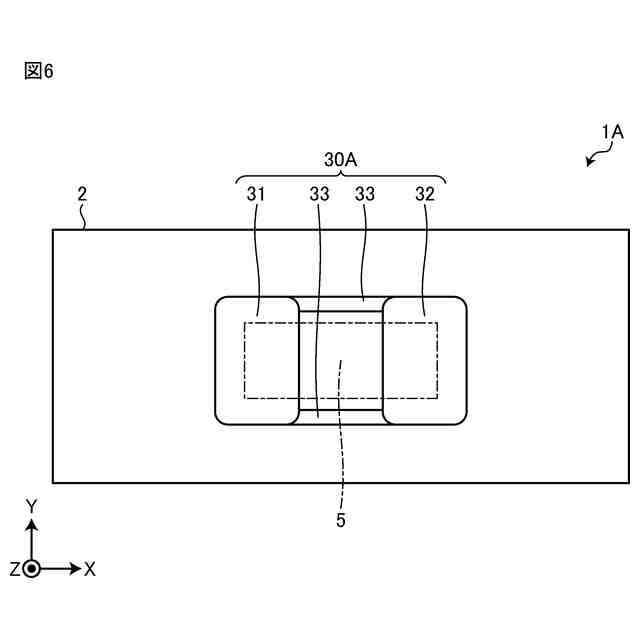

図６は、第１変形例に係るフィルタ回路の内部を示す概略図である。

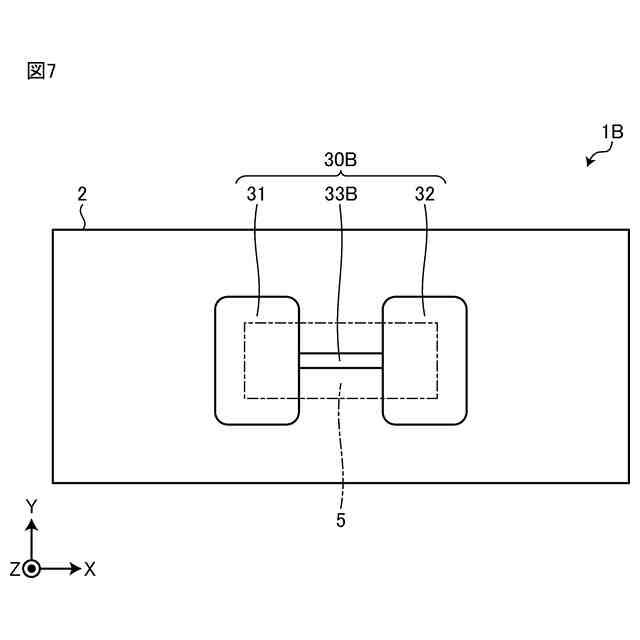

図７は、第２変形例に係るフィルタ回路の内部を示す概略図である。

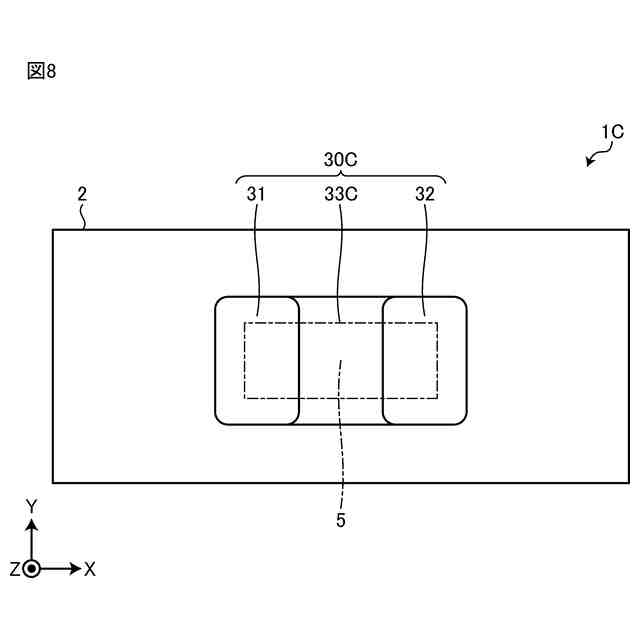

図８は、第３変形例に係るフィルタ回路の内部を示す概略図である。

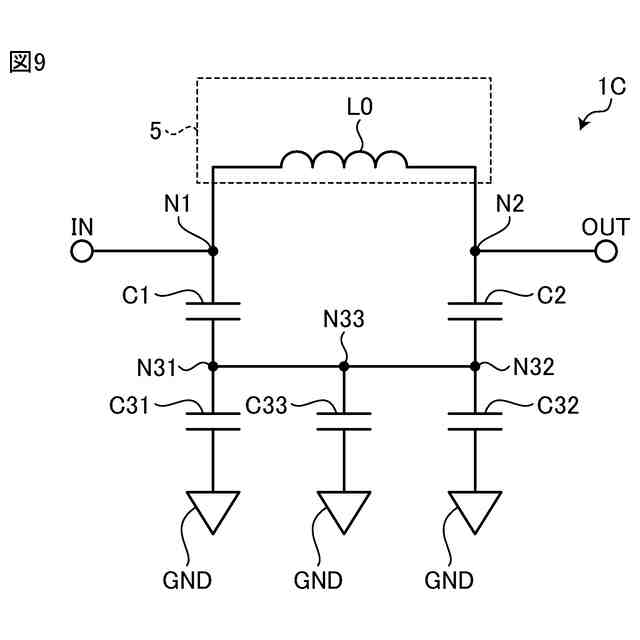

図９は、第３変形例に係るフィルタ回路を示す回路図である。
図１０は、第２実施形態に係るフィルタ回路の内部を示す概略図である。
図１１は、図１０のＸＩ－ＸＩ線に沿った断面図である。
図１２は、第２実施形態に係るフィルタ回路を示す回路図である。
図１３は、第３実施形態に係るフィルタ回路の基板の主面を示す概略図である。
図１４は、第３実施形態に係るフィルタ回路の基板の内部を示す概略図である。
図１５は、第３実施形態に係るフィルタ回路の基板の内部を示す概略図である。
図１６は、第３実施形態に係るフィルタ回路の基板の内部を示す概略図である。
図１７は、図１３から図１６のＸＶＩＩ－ＸＶＩＩ線に沿った断面図である。
図１８は、第３実施形態に係るフィルタ回路を示す回路図である。
図１９は、第４変形例に係るフィルタ回路の基板の主面を示す概略図である。
図２０は、第５変形例に係るフィルタ回路の基板の主面を示す概略図である。
図２１は、第６変形例に係るフィルタ回路の回路図である。
図２２は、第７変形例に係るフィルタ回路の基板の主面を示す概略図である。
図２３は、第７変形例に係るフィルタ回路の回路図である。
図２４は、第４実施形態に係るフィルタ回路の基板の主面を示す概略図である。
図２５は、第４実施形態に係るフィルタ回路の基板の内部を示す概略図である。
図２６は、第４実施形態に係るフィルタ回路の回路図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態および変形例を説明する。なお、これらの実施形態および変形例により本発明が限定されるものではない。各実施形態および変形例は例示であり、異なる実施形態および変形例で示した構成の部分的な置換または組み合わせが可能であることは言うまでもない。また、各実施形態および変形例において、第１実施形態と同様の構成、効果および作用については説明を省略する。
【００１０】
（第１実施形態）
図１は、第１実施形態に係るフィルタ回路の主面を示す概略図である。図２は、第１実施形態に係るフィルタ回路の内部を示す概略図である。図３は、図１および図２のＩＩＩ－ＩＩＩ線に沿った断面図である。図１から図３に示すように、第１実施形態に係るフィルタ回路１は、基板２に形成される回路である。図１から図３に示すように、第１実施形態に係るフィルタ回路１は、基板２と、主線路３，４と、素子５と、第１電極１０と、第２電極２０と、第３電極３０と、第４電極４０とを備える。
（【００１１】以降は省略されています）
