公開番号2025139303
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038158
出願日2024-03-12
発明の名称釣り具
出願人株式会社村田製作所
代理人弁理士法人楓国際特許事務所
主分類A01K 85/01 20060101AFI20250918BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】本発明の目的は、簡易な構成で釣り具の状態をより確実にユーザに知らせることができる、該釣り具を提供することである。
【解決手段】釣り具は、弾性を有する本体と、本体に取り付けられ、変形により電気的特性が変化するセンサと、本体に取り付けられる制御回路と、本体に取り付けられ、第1状態と、第1状態とは異なる第2状態と、を有している報知手段と、を備えている。制御回路は、出力信号に基づいて、第1状態と第2状態とを切り替える。
【選択図】図1
特許請求の範囲【請求項１】
弾性を有する本体と、
前記本体に取り付けられ、変形により電気的特性が変化するセンサと、
前記本体に取り付けられる制御回路と、
前記本体に取り付けられ、第１状態と、前記第１状態とは異なる第２状態と、を有している報知手段と、
を備えており、
前記制御回路は、前記センサの出力信号に基づいて、前記第１状態と前記第２状態とを切り替える、
釣り具。
続きを表示（約 770 文字）【請求項２】
前記センサは、平膜状である、
請求項１に記載の釣り具。
【請求項３】
前記センサは、圧電フィルムを含んでおり、
前記圧電フィルムは、少なくとも一軸延伸方向に延伸されているポリ乳酸を有する、
請求項２に記載の釣り具。
【請求項４】
前記制御回路は、前記出力信号に基づいて、前記報知手段の動作モードを変更する、
請求項１乃至請求項３のいずれかに記載の釣り具。
【請求項５】
前記出力信号は、ユーザが前記本体を押圧することにより、変化する、
請求項１乃至請求項３のいずれかに記載の釣り具。
【請求項６】
前記報知手段は、ＬＥＤであり、
前記第１状態は、前記ＬＥＤが点灯している状態であり、
前記第２状態は、前記ＬＥＤが消灯している状態である、
請求項１乃至請求項３のいずれかに記載の釣り具。
【請求項７】
前記報知手段は、互いに発光色が異なる複数のＬＥＤを含んでおり、
前記制御回路は、前記出力信号に基づいて、前記複数のＬＥＤのそれぞれの発光状態を変化させる、
請求項１乃至請求項３のいずれかに記載の釣り具。
【請求項８】
前記本体は、密閉された中空部を含んでおり、
前記センサ、前記制御回路及び前記報知手段は、それぞれ、前記中空部に収められている、
請求項１乃至請求項３のいずれかに記載の釣り具。
【請求項９】
前記釣り具は、エギである、
請求項１乃至請求項３のいずれかに記載の釣り具。
【請求項１０】
前記釣り具は、水中ウキである、
請求項１乃至請求項３のいずれかに記載の釣り具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、釣りに用いられる釣り具に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、釣りにおいて、エギと称される疑似餌又は水中ウキと称される錘等の釣り具が広く普及している。特許文献１に記載の釣り具は、ＬＥＤと、運動センサと、制御回路と、電池と、を備えている。運動センサは、釣り具を引く竿の動き及び釣り針に捕獲対象が掛かって暴れた際の動きを感知する。制御回路は、運動センサの検出信号に応じてＬＥＤの発光状態を制御する。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１７１８８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
運動センサは、動きを検知するセンサである。運動センサとして、例えば、加速度センサを採用すると、加速度の変化が小さい場合に、竿の動きを検出できないおそれがある。加速度の変化が小さい場合として、例えば、イカ釣りにおけるエギの着底時が挙げられる。運動センサとして、加速度センサを採用した場合、エギが着底してもＬＥＤが発光せずに、エギが着底したことが釣り人（ユーザ）に伝わらないおそれがある。
【０００５】
また、運動センサとして、例えば、振動ジャイロセンサを採用すると、釣り具の素早い動きに追従できないおそれがある。釣り具が素早く動く場合として、例えば、イカによるエギの抱きかかえが挙げられる。イカがエギを抱き、釣り針に引っ掛かった場合、エギがイカにより大きく揺さぶられる。イカによる揺さぶりに伴い、エギは、短い時間に何度も大きく振動する。運動センサとして、振動ジャイロセンサを採用した場合、イカがエギを抱いても、ＬＥＤが発光せずに、イカがエギを抱きかかえたことがユーザに伝わらないおそれがある。
【０００６】
更に、特許文献１に記載の釣り具において、加速度センサ及び振動ジャイロセンサの両方を採用すると、釣り具が大型化し、構造も複雑になるおそれがある。
【０００７】
そこで、本発明の目的は、簡易な構成で釣り具の状態をより確実にユーザに知らせることができる、該釣り具を提供することである。
【課題を解決するための手段】
【０００８】
本発明の一形態に係る釣り具は、
弾性を有する本体と、
前記本体に取り付けられ、変形により電気的特性が変化するセンサと、
前記本体に取り付けられる制御回路と、
前記本体に取り付けられ、第１状態と、前記第１状態とは異なる第２状態と、を有している報知手段と、
を備えており、
前記制御回路は、前記センサの出力信号に基づいて、前記第１状態と前記第２状態とを切り替える。
【発明の効果】
【０００９】
本発明によれば、簡易な構成で釣り具の状態をより確実にユーザに知らせることができる。
【図面の簡単な説明】
【００１０】

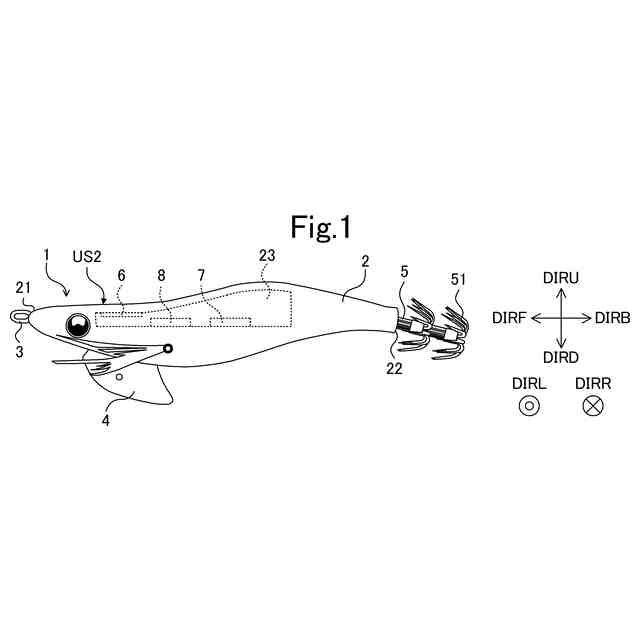

図１は、エギ１の側面図である。

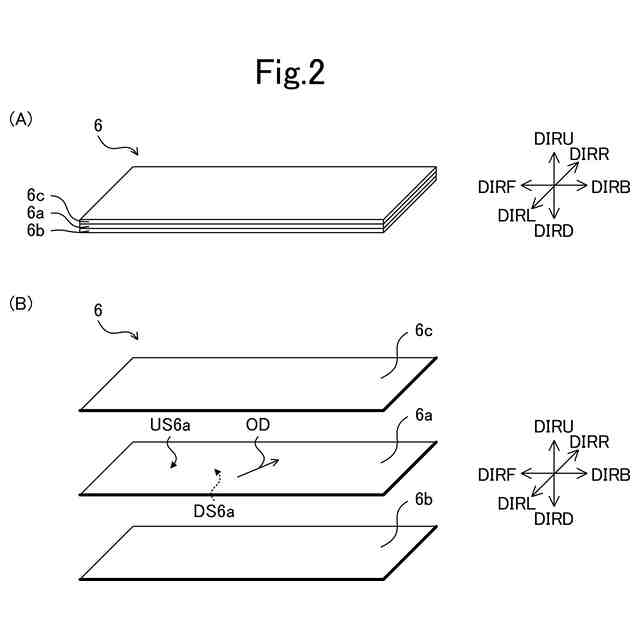

図２（Ａ）は、センサ６の斜視図である。図２（Ｂ）は、センサ６の分解斜視図である。

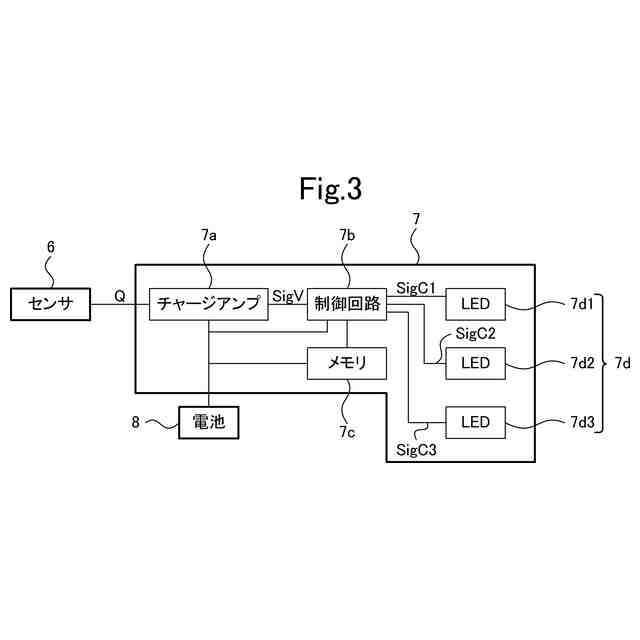

図３は、センサ６、回路基板７及び電池８のブロック図である。

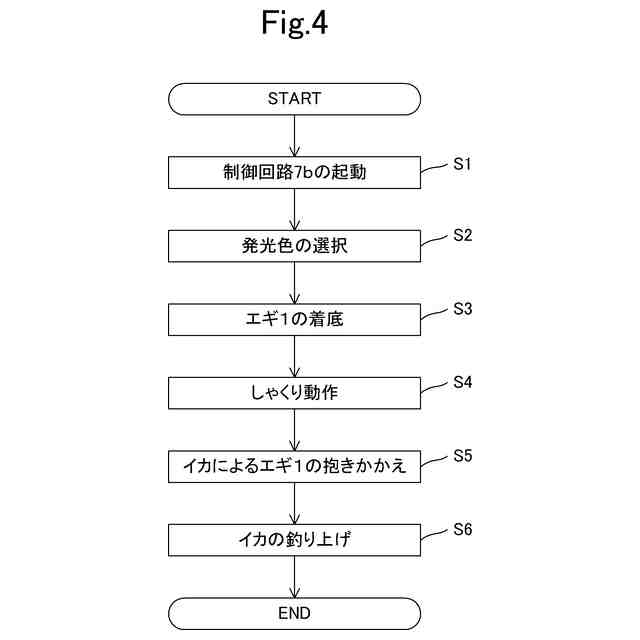

図４は、エギ１の使用方法の一例を示すフローチャートである。

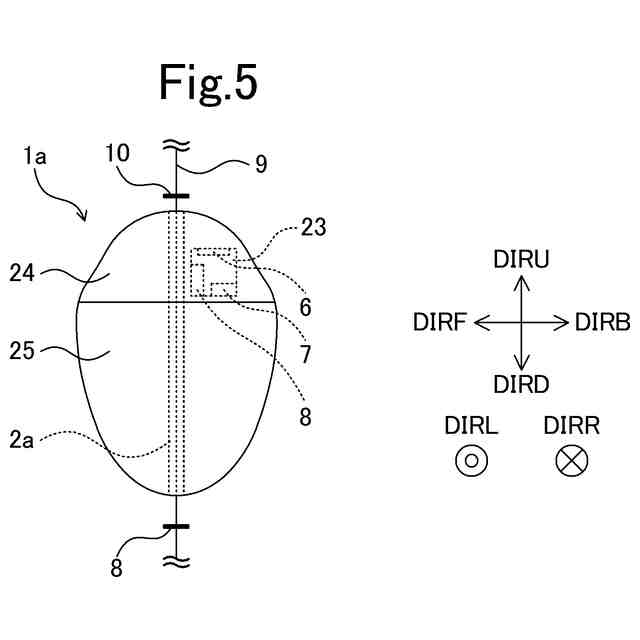

図５は、水中ウキ１ａの側面図である。

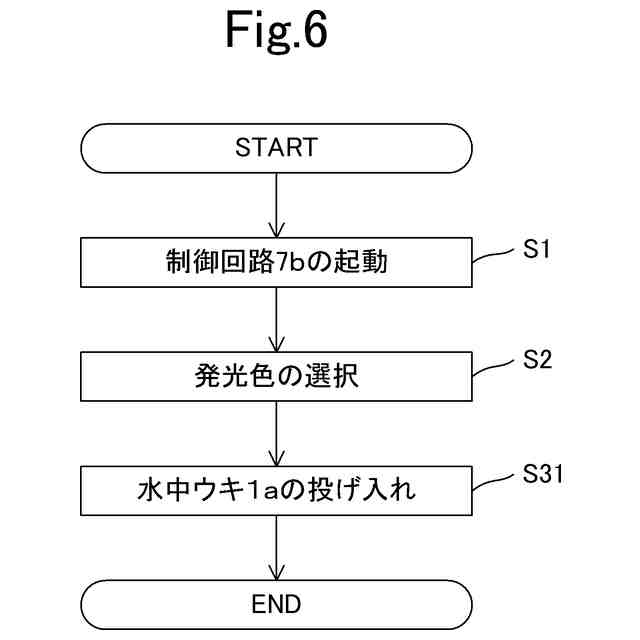

図６は、水中ウキ１ａの使用方法の一例を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
