公開番号2025139305
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038160
出願日2024-03-12
発明の名称弾性波フィルタ及び高周波モジュール
出願人株式会社村田製作所
代理人個人,個人
主分類H03H 9/64 20060101AFI20250918BHJP(基本電子回路)
要約【課題】通過特性及び減衰特性の劣化を抑制することができる弾性波フィルタを提供する。
【解決手段】弾性波フィルタ100は、圧電基板11aと、圧電基板11aに形成された直列腕共振子101及び103と、圧電基板11aに配置され、アンテナ接続端子201に接続される外部接続端子121と、圧電基板11aに配置され、増幅器に接続される外部接続端子122と、圧電基板11aに配置され、外部接続端子121を直列腕共振子101に電気的に接続する配線13と、圧電基板11aに配置され、外部接続端子122を直列腕共振子103に電気的に接続する配線14と、圧電基板11aの側面の一部を覆うシールド12と、を備え、シールド12は、圧電基板11aの側面のうち、配線14と対向する領域A2の少なくとも一部を覆っており、配線13と対向する領域A1を覆っていない。
【選択図】図4
特許請求の範囲【請求項１】
第１基板と、
前記第１基板に形成された第１直列腕共振子及び第２直列腕共振子と、
前記第１基板に配置され、アンテナ接続端子に接続される第１外部接続端子と、
前記第１基板に配置され、増幅器に接続される第２外部接続端子と、
前記第１基板に配置され、前記第１外部接続端子を前記第１直列腕共振子に電気的に接続する第１配線と、
前記第１基板に配置され、前記第２外部接続端子を前記第２直列腕共振子に電気的に接続する第２配線と、
前記第１基板の側面の一部を覆うシールドと、を備え、
前記シールドは、前記第１基板の側面のうち、前記第２配線と対向する第２領域の少なくとも一部を覆っており、前記第１配線と対向する第１領域を覆っていない、
弾性波フィルタ。
続きを表示（約 940 文字）【請求項２】
前記シールドは、前記第１基板の側面のうち、前記第１直列腕共振子と対向する第３領域を覆っていない、
請求項１に記載の弾性波フィルタ。
【請求項３】
前記シールドは、前記第１基板の側面のうち、前記第２直列腕共振子と対向する第４領域の少なくとも一部を覆っている、
請求項１又は２に記載の弾性波フィルタ。
【請求項４】
前記弾性波フィルタは、さらに、第２基板を備え、
前記第１基板は、前記第２基板上に配置され、
前記シールドは、前記第２基板の側面のうち、前記第２配線と対向する第６領域の少なくとも一部を覆っており、前記第１配線と対向する第５領域を覆っていない、
請求項１又は２に記載の弾性波フィルタ。
【請求項５】
前記シールドは、前記第２基板の側面のうち、前記第１直列腕共振子と対向する第７領域を覆っていない、
請求項４に記載の弾性波フィルタ。
【請求項６】
前記シールドは、前記第２基板の側面のうち、前記第２直列腕共振子と対向する第８領域の少なくとも一部を覆っている、
請求項４に記載の弾性波フィルタ。
【請求項７】
前記弾性波フィルタは、第１バンドの受信帯域を含む通過帯域を有し、
前記増幅器は、低雑音増幅器である、
請求項１又は２に記載の弾性波フィルタ。
【請求項８】
前記弾性波フィルタは、第１バンドの送信帯域を含む通過帯域を有し、
前記増幅器は、電力増幅器である、
請求項１又は２に記載の弾性波フィルタ。
【請求項９】
前記弾性波フィルタは、弾性表面波フィルタ又はバルク弾性波フィルタである、
請求項１又は２に記載の弾性波フィルタ。
【請求項１０】
モジュール基板と、
前記モジュール基板に配置された請求項１又は２に記載の弾性波フィルタと、
前記モジュール基板に配置され、前記弾性波フィルタの前記第１外部接続端子に電気的に接続されたインダクタと、備える、
高周波モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、弾性波フィルタ及び高周波モジュールに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、高周波フィルタをシールドするシールドケースの天井部分に穴を形成することが開示されている。これにより、高周波フィルタとシールドケースとの間の容量結合及び／又は誘導結合が抑制され、高周波フィルタの特性の劣化が抑制されることが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－１０７４７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来の技術では、弾性波フィルタと他の部品との間の結合による通過特性の劣化の抑制しつつ、シールドによる減衰特性の劣化を抑制することが難しい場合がある。
【０００５】
そこで、本発明は、通過特性及び減衰特性の劣化を抑制することができる弾性波フィルタ及び高周波モジュールを提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る弾性波フィルタは、第１基板と、第１基板に形成された第１直列腕共振子及び第２直列腕共振子と、第１基板に配置され、アンテナ接続端子に接続される第１外部接続端子と、第１基板に配置され、増幅器に接続される第２外部接続端子と、第１基板に配置され、第１外部接続端子を第１直列腕共振子に電気的に接続する第１配線と、第１基板に配置され、第２外部接続端子を第２直列腕共振子に電気的に接続する第２配線と、第１基板の側面の一部を覆うシールドと、を備え、シールドは、第１基板の側面のうち、第２配線と対向する第２領域の少なくとも一部を覆っており、第１配線と対向する第１領域を覆っていない。
【０００７】
本発明の一態様に係る弾性波フィルタは、第１基板及び第２基板と、第１基板に形成された第１直列腕共振子と、第２基板に形成された第２直列腕共振子と、第１基板に配置され、アンテナ接続端子に接続される第１外部接続端子と、第２基板に配置され、増幅器に接続される第２外部接続端子と、第１基板に配置され、第２基板に接続される第３外部接続端子と、第２基板に配置され、第３外部接続端子に接続される第４外部接続端子と、第２基板の側面の少なくとも一部を覆うシールドと、を備え、第１基板の側面は、シールドで覆われていない。
【発明の効果】
【０００８】
本発明によれば、弾性波フィルタの通過特性及び減衰特性の劣化を抑制することができる。
【図面の簡単な説明】
【０００９】

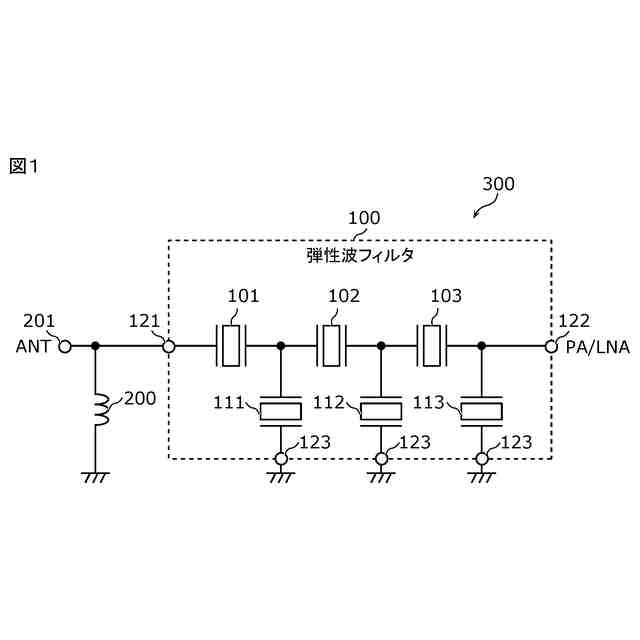

図１は、実施の形態１に係る高周波モジュールの回路構成図である。

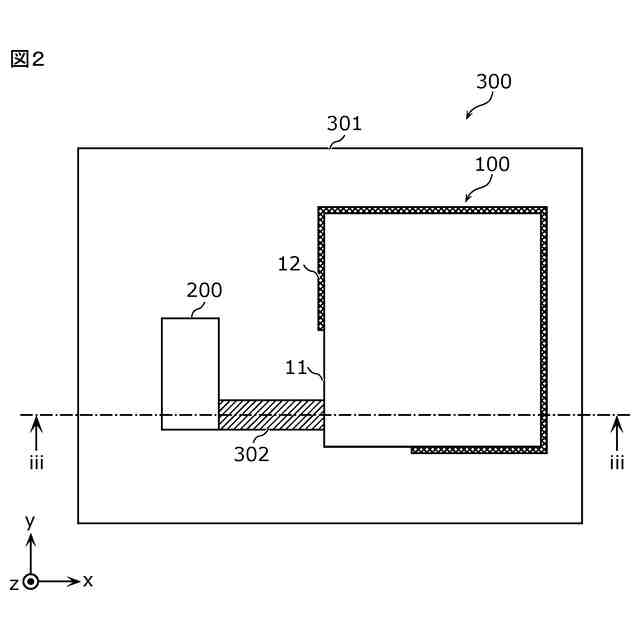

図２は、実施の形態１に係る高周波モジュールの平面図である。

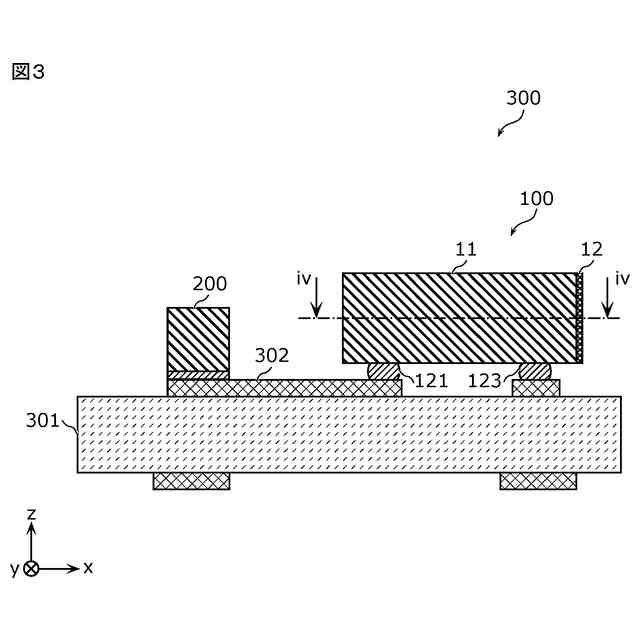

図３は、実施の形態１に係る高周波モジュールの断面図である。

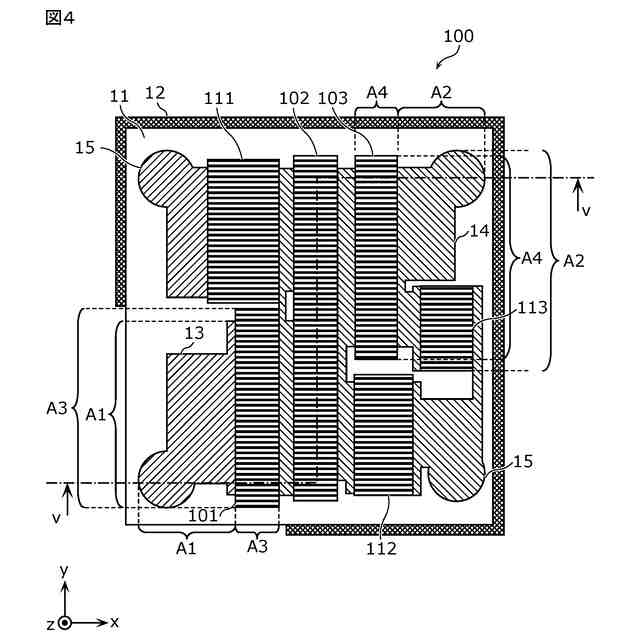

図４は、実施の形態１に係る弾性波フィルタの断面図である。

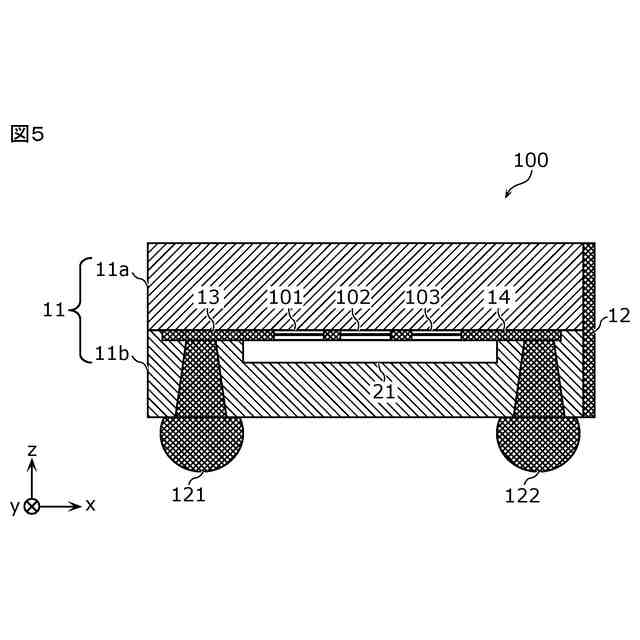

図５は、実施の形態１に係る弾性波フィルタの断面図である。

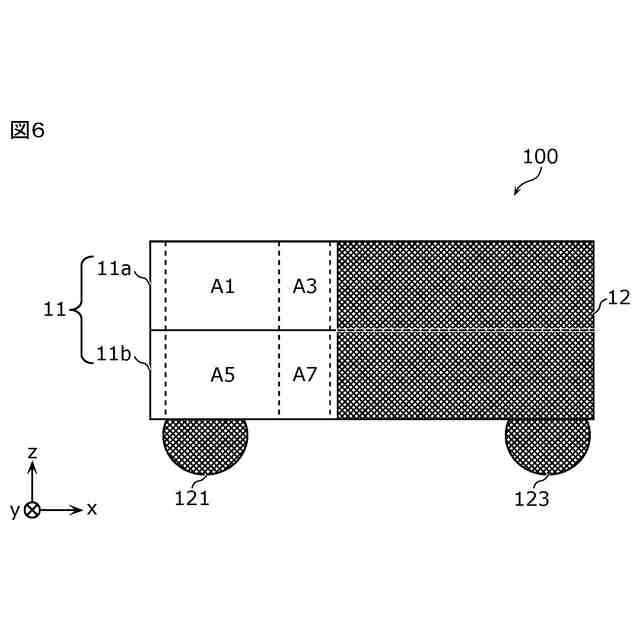

図６は、実施の形態１に係る弾性波フィルタの正面図である。

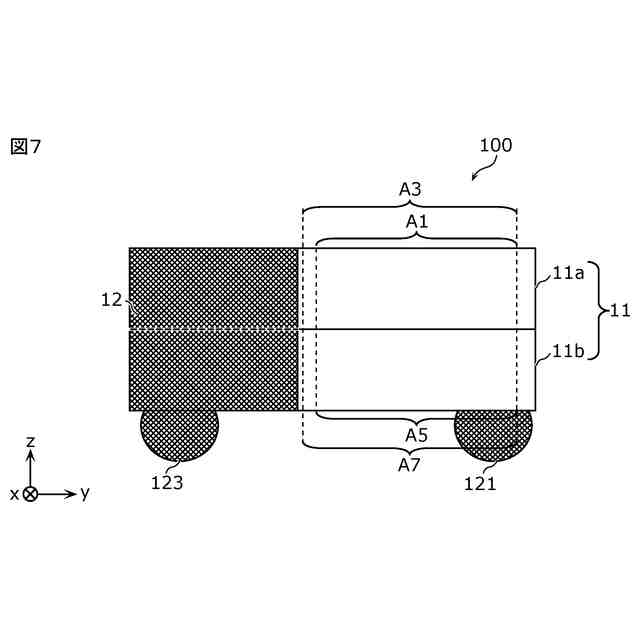

図７は、実施の形態１に係る弾性波フィルタの左側面図である。

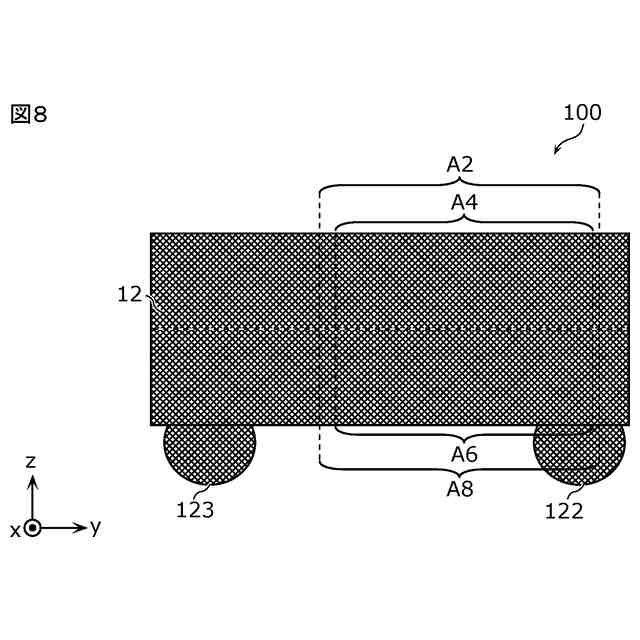

図８は、実施の形態１に係る弾性波フィルタの右側面図である。

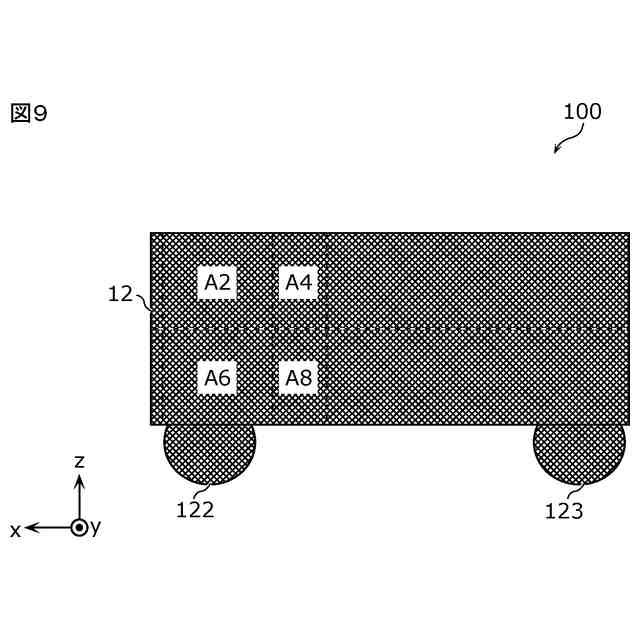

図９は、実施の形態１に係る弾性波フィルタの背面図である。
図１０は、シールドによる寄生容量の影響を説明するためのスミスチャートである。
図１１は、実施の形態２に係る高周波モジュールの回路構成図である。
図１２は、実施の形態２に係るフィルタモジュールの断面図である。
図１３は、実施の形態３に係る高周波モジュールの回路構成図である。
図１４は、実施の形態３に係るフィルタモジュールの断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態について、図面を用いて詳細に説明する。なお、以下で説明する実施の形態は、いずれも包括的又は具体的な例を示すものである。以下の実施の形態で示される数値、形状、材料、構成要素、構成要素の配置及び接続形態などは、一例であり、本発明を限定する主旨ではない。
（【００１１】以降は省略されています）
