特許ウォッチ

公開番号2025115772
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010410
出願日2024-01-26
発明の名称コイル部品
出願人株式会社村田製作所
代理人個人,個人
主分類H01F 27/29 20060101AFI20250731BHJP(基本的電気素子)
要約【課題】金属端子近傍におけるワイヤの断線を抑制する。
【解決手段】コイル部品10は、ドラムコア10C、第1金属端子40、及び第1ワイヤ81を備えている。ドラムコア10Cは、柱状の巻芯部11、及び巻芯部11の中心軸Xに沿う方向の第1端に設けられている第1鍔部21、巻芯部11の第1端とは反対側の第2端に設けられている第2鍔部31を有する。第1金属端子40は、第1鍔部21に設けられている。第1金属端子40は、第1鍔部21の上面と向かい合う第1接合部45を有している。第1接合部45は、上面が左右軸Zに沿う方向において巻芯部11に向かうほど下方向に向かうように傾斜している第1傾斜部45Bを有している。第1ワイヤ81の第1端81Aは、第1接合部45の上面に接合されている。且つ、下方向を向いて視たとき、第1ワイヤ81は、第1傾斜部45Bに重なっている。
【選択図】図2
特許請求の範囲【請求項１】
柱状の巻芯部、及び前記巻芯部の中心軸に沿う方向の第１端に設けられた第１鍔部、前記巻芯部の第１端とは反対側の第２端に設けられた第２鍔部を有するドラムコアと、
前記第１鍔部に設けられた第１金属端子と、
前記巻芯部に巻回され、第１端及び当該第１端と反対側の第２端を有する第１ワイヤと、
を備え、
前記第１鍔部は、前記中心軸に沿う方向から視たときに、前記中心軸に直交する上下軸に沿う方向において前記巻芯部に対して外側に張り出しており、
前記上下軸及び前記中心軸の双方に直交する軸を左右軸とし、前記上下軸に沿う方向のうちの一方を上方向、前記上方向と反対方向を下方向としたとき、
前記第１金属端子は、第１接合部を有しており、前記第１接合部の下面は、前記第１鍔部の上面と向かい合っており、
前記第１接合部は、第１傾斜部を有しており、当該第１傾斜部の上面は、前記左右軸に沿う方向において前記巻芯部に向かうほど前記下方向に向かうように傾斜しており、
前記第１ワイヤの第１端は、前記第１接合部の上面に接合されており、且つ、前記下方向を向いて視たとき、前記第１ワイヤは、前記第１傾斜部に重なっている
コイル部品。
続きを表示（約 1,500 文字）【請求項２】
前記第１接合部は、第１平面部をさらに有しており、当該第１平面部の上面は、前記上下軸に直交しており、
前記第１傾斜部は、前記左右軸に沿う方向において前記巻芯部側で前記第１平面部に隣接している
請求項１に記載のコイル部品。
【請求項３】
前記第１ワイヤの第１端は、前記第１平面部においてのみ接合されている
請求項２に記載のコイル部品。
【請求項４】
前記第１ワイヤの第１端は、前記第１傾斜部においてのみ接合されている
請求項２に記載のコイル部品。
【請求項５】
前記第１ワイヤの第１端は、前記第１傾斜部及び前記第１平面部に接合されている
請求項２に記載のコイル部品。
【請求項６】
前記第１鍔部のうちの、前記左右軸に沿う方向において前記第１金属端子に対して前記中心軸を挟んで反対側の部分に設けられた第２金属端子と、
前記巻芯部に巻回され、第１端と当該第１端と反対側の第２端を有する第２ワイヤと、
をさらに備え、
前記第２金属端子は、前記第１鍔部の上面と向かい合う第２接合部を有しており、
前記第２接合部は、第２平面部と、前記中心軸に沿う方向において前記第２鍔部側で前記第２平面部に隣接する第２傾斜部と、を有し、
前記第２平面部の上面は、前記上下軸に直交しており、
前記第２傾斜部の上面は、前記中心軸に沿う方向において前記第２鍔部に向かうほど前記下方向に向かうように傾斜しており、
前記第２ワイヤの第１端は、前記第２接合部の上面に接合されており、且つ、前記下方向を向いて視たとき、前記第２ワイヤは、前記第２傾斜部に重なっている
請求項２に記載のコイル部品。
【請求項７】
前記第１鍔部のうちの、前記左右軸に沿う方向において前記第１金属端子に対して前記中心軸を挟んで反対側の部分に設けられた第２金属端子と、
前記巻芯部に巻回され、第１端と当該第１端と反対側の第２端を有する第２ワイヤと、
をさらに備え、
前記第２金属端子は、前記第１鍔部の上面と向かい合う第２接合部を有しており、
前記第２接合部は、第２平面部と、前記左右軸に沿う方向において前記巻芯部側で前記第２平面部に隣接する第２傾斜部と、を有し、
前記第２平面部の上面は、前記上下軸に直交しており、
前記第２傾斜部の上面は、前記左右軸に沿う方向において前記巻芯部に向かうほど前記下方向に向かうように傾斜しており、
前記第２ワイヤの第１端は、前記第２接合部の上面に接合されており、且つ、前記下方向を向いて視たとき、前記第２ワイヤは、前記第２傾斜部に重なっている
請求項２に記載のコイル部品。
【請求項８】
前記第１平面部の上面の面積と、前記第２平面部の上面の面積と、が等しい
請求項６または７に記載のコイル部品。
【請求項９】
前記上下軸に沿う方向において、前記第１鍔部の上面から前記第１平面部までの最短距離と、
前記上下軸に沿う方向において、前記第１鍔部の上面から前記第２平面部までの最短距離と、が等しい
請求項６又は請求項７に記載のコイル部品。
【請求項１０】
前記上下軸に沿う方向における前記第１平面部の下面から上面までの厚さ寸法と、
前記上下軸に沿う方向における前記第２平面部の下面から上面までの厚さ寸法と、が等しい
請求項９に記載のコイル部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、コイル部品に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に記載のコイル部品は、巻芯部及び２つの鍔部を備えている。巻芯部は四角柱状である。２つの鍔部は、巻芯部の両端に接続している。各鍔部は、巻芯部の中心軸線と直交する方向において、巻芯部から外側に張り出している。これら巻芯部及び鍔部は、コイル部品のコアを構成している。また、特許文献１に記載のコイル部品は、電極部とワイヤとを備えている。電極部は、鍔部に取り付けられている。ワイヤは、巻芯部に巻回されている。ワイヤの端部は、熱圧着により電極部に取り付けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－５０３１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のコイル部品において、電極部で熱圧着されたワイヤは、電極部上で押しつぶされている。そのため、電極部上のワイヤは、熱圧着前の外径が保たれず扁平な形状に変形していることがある。このようなワイヤにおける扁平な部分が電極部の縁上にまで及んでいると、当該箇所においてワイヤが断線するおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明は、柱状の巻芯部、及び前記巻芯部の中心軸に沿う方向の第１端に接続している第１鍔部、前記巻芯部の第１端とは反対側の第２端に接続している第２鍔部を有するドラムコアと、前記第１鍔部に取り付けられた第１金属端子と、前記巻芯部に巻回され、第１端及び当該第１端と反対側の第２端を有する第１ワイヤと、を備え、前記第１鍔部は、前記中心軸に直交する上下軸に沿う方向において前記巻芯部に対して外側に張り出しており、前記上下軸及び前記中心軸の双方に直交する軸を左右軸とし、前記上下軸に沿う方向のうちの一方を上方向、前記上方向と反対方向を下方向としたとき、前記第１金属端子は、前記第１鍔部の上面と向かい合う第１接合部を有しており、前記第１接合部は、上面が前記左右軸に沿う方向において前記巻芯部に向かうほど前記下方向に向かうように傾斜している第１傾斜部を有し、前記第１ワイヤの第１端は、前記第１接合部の上面に接合されており、且つ、前記下方向を向いて視たとき、前記第１ワイヤは、前記第１傾斜部に重なっているコイル部品である。
【発明の効果】
【０００６】
上記構成によれば、金属端子近傍におけるワイヤの断線を抑制できる。
【図面の簡単な説明】
【０００７】
図１は、コイル部品の斜視図である。

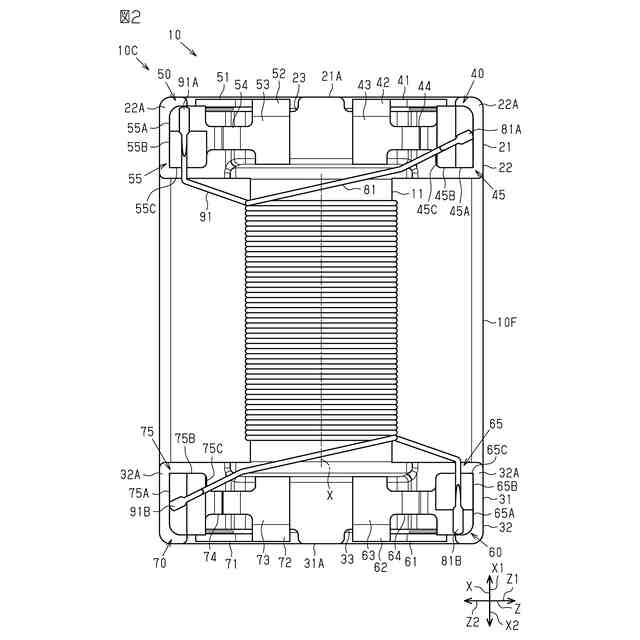

図２は、コイル部品の上面図である。
図３は、第１負方向を向いて、コイル部品を視たときの拡大図である。

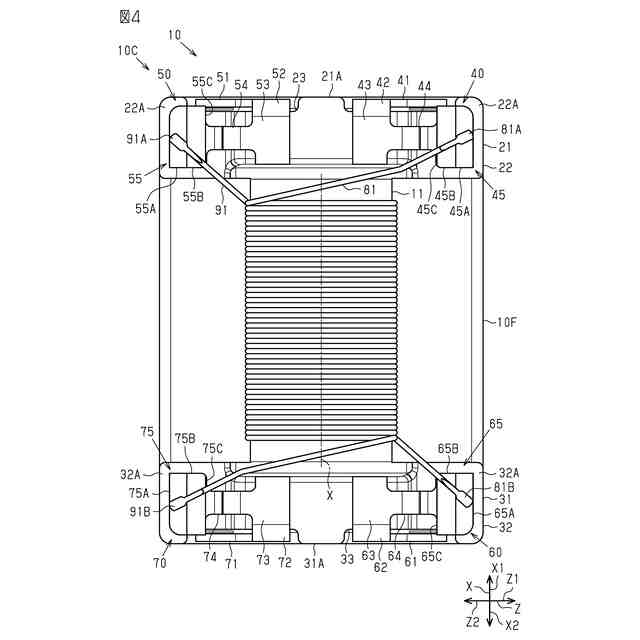

図４は、変更例のコイル部品の上面図である。
図５は、変更例のコイル部品の斜視図である。
【発明を実施するための形態】
【０００８】
以下、コイル部品の一実施形態を、図面を参照して説明する。なお、図面は、理解を容易にするために構成要素を拡大して示している場合がある。構成要素の寸法比率は実際のものと、又は別の図面中のものと異なる場合がある。
【０００９】
＜全体構成について＞
図１に示すように、コイル部品１０は、ドラムコア１０Ｃと、板コア１０Ｆと、を備えている。
【００１０】
ドラムコア１０Ｃは、巻芯部１１、第１鍔部２１、及び第２鍔部３１を有している。
巻芯部１１は、四角柱状である。巻芯部１１の材質は、例えば、アルミナ、Ｎｉ－Ｚｎ系フェライト、合成樹脂、及びこれらの混合物等である。
（【００１１】以降は省略されています）
