公開番号2025118025
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013077
出願日2024-01-31
発明の名称電池モジュールおよび組電池
出願人株式会社村田製作所
代理人個人,個人,個人
主分類H01M 50/358 20210101AFI20250805BHJP(基本的電気素子)
要約【課題】異常が生じた異常電池から噴出する噴出物が、異常電池と隣接する正常な電池に接触することを、より低減させる。
【解決手段】本開示の電池モジュール1は、第一の方向に沿って配置され、ガス排出機構22を有する2以上の電池20と、ガス排出機構22の上方に配置され、平面視でガス排出機構22と重なる位置に孔31を有する断熱板30と、断熱板30の上面と密接して配置され、電池20を収容するケース10と、を備え、断熱板30は、第一の方向と交差する第二の方向に沿って孔31と断熱板30の一端3aまたは断熱板30の他端3bの少なくとも一方に接続する溝32が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
第一の方向に沿って配置され、ガス排出機構を有する２以上の電池と、
前記ガス排出機構の上方に配置され、平面視で前記ガス排出機構と重なる位置に孔を有する断熱板と、
前記断熱板の上面と密接して配置され、前記電池を収容するケースと、を備え、
前記断熱板は、前記第一の方向と交差する第二の方向に沿って前記孔と前記断熱板の一端または前記断熱板の他端の少なくとも一方に接続する溝が設けられている、電池モジュール。
続きを表示（約 1,000 文字）【請求項２】
前記溝は、前記断熱板の一端から他端に向かって延びるとともに、前記孔を横断するように設けられている、請求項１に記載の電池モジュール。
【請求項３】
前記断熱板の前記一端に達する前記溝の一端は、前記第二の方向と平行で且つ前記孔の中心を通る仮想線に対して前記第一の方向にずれた位置に設けられ、
前記断熱板の前記他端に達する前記溝の他端は、前記仮想線に対して前記第一の方向にずれた位置に設けられている、請求項１に記載の電池モジュール。
【請求項４】
前記溝は、前記断熱板の一端側に向かうにつれて、および／または、前記断熱板の他端側に向かうにつれて、前記第一の方向に沿う長さが狭くなっている、請求項１に記載の電池モジュール。
【請求項５】
前記溝の前記第一の方向に沿う長さは、前記溝の一端および他端で最小となる、請求項１に記載の電池モジュール。
【請求項６】
平面視で前記溝を構成する辺は、曲線状である、請求項１に記載の電池モジュール。
【請求項７】
前記溝は、前記断熱板における前記電池と対向する面と反対の面に設けられている、請求項１に記載の電池モジュール。
【請求項８】
前記溝は、前記第一の方向に沿う長さが一定である第１部位と、前記断熱板の一端に向かうにつれて前記第一の方向に沿う長さが狭くなる第２部位と、前記断熱板の他端に向かうにつれて前記第一の方向に沿う長さが狭くなる第３部位と、を有し、
前記第２部位および前記第３部位の前記第二の方向に沿う長さは、前記第１部位の前記第二の方向に沿う長さよりも短い、請求項１に記載の電池モジュール。
【請求項９】
前記断熱板は、前記２以上の電池を被覆しており、
前記溝は、前記電池の数に対応して２以上設けられており、各溝はそれぞれ交差せずに独立して配置されている、請求項１に記載の電池モジュール。
【請求項１０】
請求項１に記載の電池モジュールを前記第二の方向に２以上配置した組電池であって、
一方の前記電池モジュールの断熱板と他方の前記電池モジュールの断熱板との間には、前記ケースが配置されており、
前記一方の電池モジュールの溝の一端と前記他方の電池モジュールの溝の他端とは、前記第一の方向にずれている、組電池。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電池モジュールおよび組電池に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、セル(2)および断熱板(4)を含む電池モジュールであって、断熱板(4)が電気接続アセンブリ(3)の上ケース(12)に接近する側に設けられ、断熱板(4)に複数の圧力逃し穴(41)が設けられ、各圧力逃がし穴(41)は、セル(2)の防爆弁(21)に対応して設けられた電池モジュールが開示されている（特許文献１の図２および段落［００４７］参照）。
【０００３】
特許文献１に記載の電池モジュールによれば、セル(2)の熱暴走によってセル(2)から噴出した噴出物は、圧力逃がし穴(41)を通過して断熱板(4)に落下するため、熱暴走したセル(2)と隣接するセル(2)に噴出物が伝わることを遮断できる点が開示されている。
【先行技術文献】
【特許文献】
【０００４】
中国実用新案第２１８２９９９５９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の電池モジュールにおいて、熱暴走セル(2)から噴出した噴出物は、圧力逃がし穴(41)を通過後に、通過した圧力逃がし穴と隣接する圧力逃がし穴(41)を通って、正常なセル(2)にガスや噴出物が流れる可能性があった。その結果、正常なセル(2)に悪影響を及ぼすおそれがあった。
【０００６】
本開示は、かかる観点に鑑みて為されたものである。すなわち、本開示の主たる目的は、異常が生じた異常電池から噴出する噴出物が、異常電池と隣接する正常な電池に接触することを、より低減させた電池モジュールおよび電池パックを提供することにある。
【課題を解決するための手段】
【０００７】
本開示の電池モジュールは、
第一の方向に沿って配置され、ガス排出機構を有する２以上の電池と、
前記ガス排出機構の上方に配置され、平面視で前記ガス排出機構と重なる位置に孔を有する断熱板と、
前記断熱板の上面と密接して配置され、前記電池を収容するケースと、を備え、
前記断熱板は、前記第一の方向と交差する第二の方向に沿って前記孔と前記断熱板の一端または前記断熱板の他端の少なくとも一方に接続する溝が設けられている。
【０００８】
本開示の組電池は、
上述の電池モジュールを前記第二の方向に２以上配置した組電池であって、
一方の前記電池モジュールの断熱板と他方の前記電池モジュールの断熱板との間には、前記ケースが配置されており、
前記一方の電池モジュールの溝の一端と前記他方の電池モジュールの溝の他端とは、前記第一の方向にずれている。
【発明の効果】
【０００９】
本開示によれば、異常が生じた異常電池から噴出する噴出物が、異常電池と隣接する正常な電池に接触することを、より低減させることができる。
【図面の簡単な説明】
【００１０】

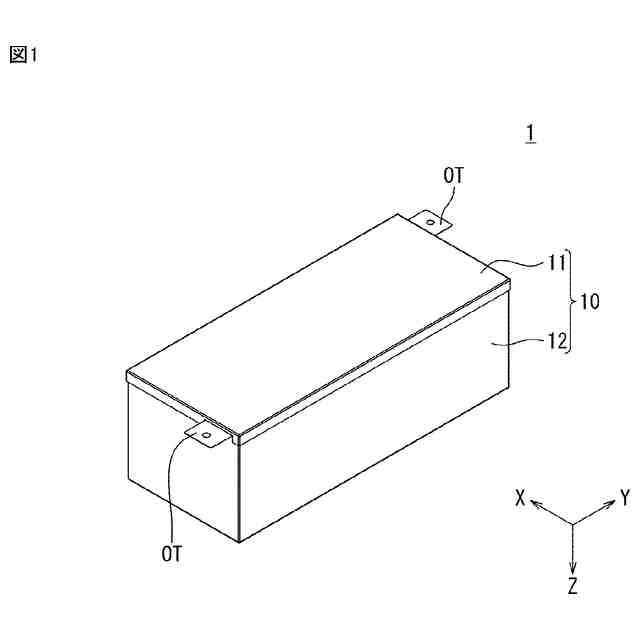

図１は、一実施形態の電池モジュールの斜視図である。

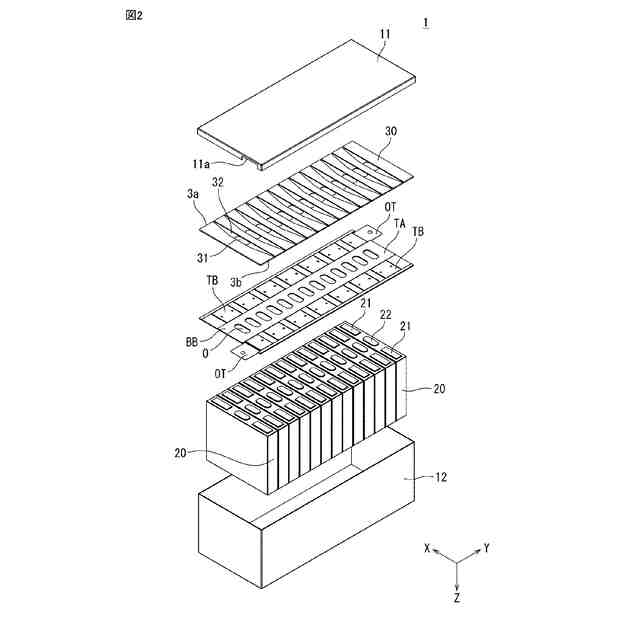

図２は、一実施形態の電池モジュールの分解斜視図である。

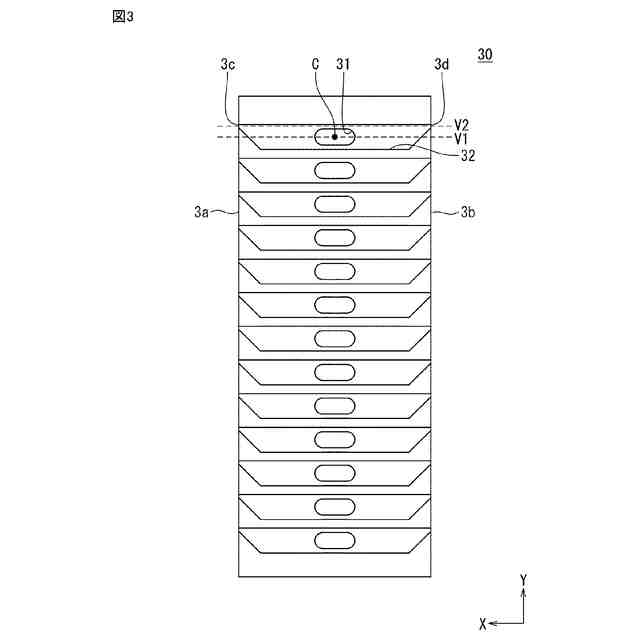

図３は、一実施形態の電池モジュールの断熱板の模式平面図である。

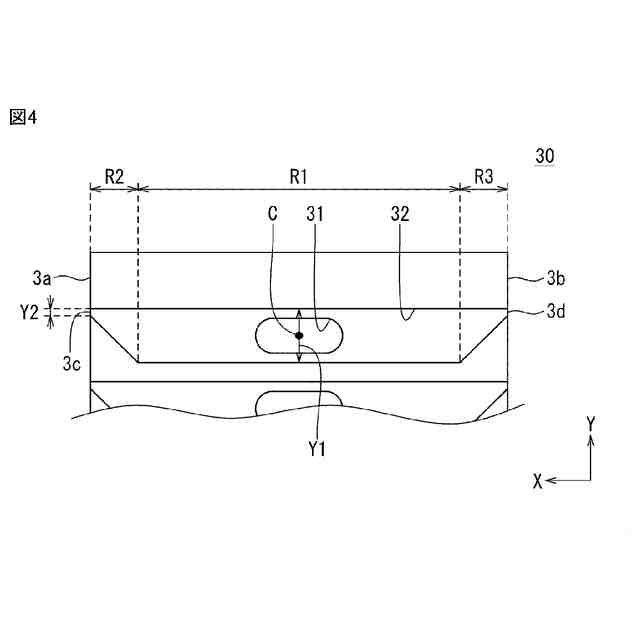

図４は、一実施形態の電池モジュールの断熱板の模式拡大平面図である。

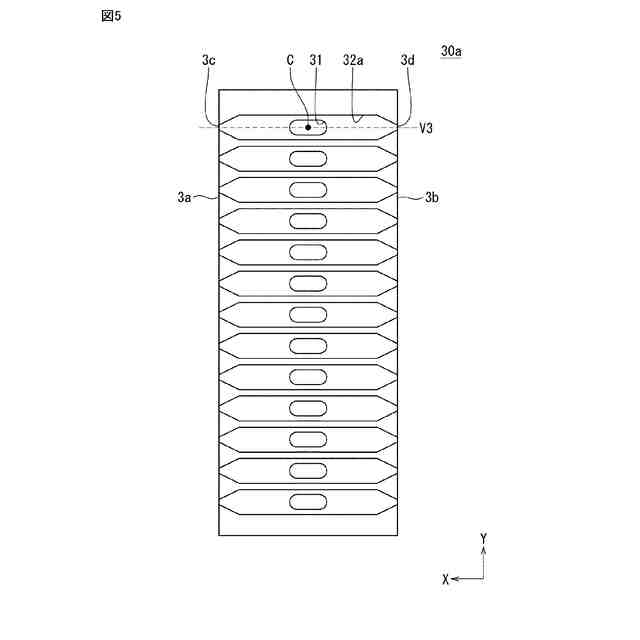

図５は、一実施形態の断熱板の変形例１の模式平面図である。

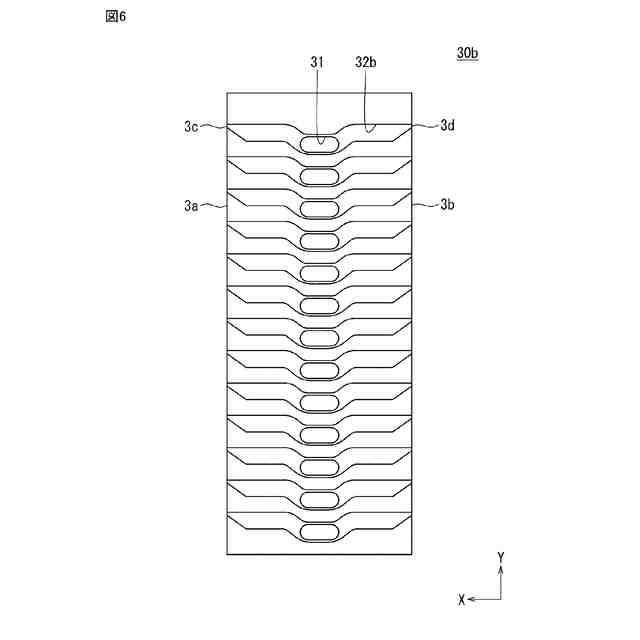

図６は、一実施形態の断熱板の変形例２の模式平面図である。
図７は、一実施形態の断熱板の変形例３の模式平面図である。
図８は、一実施形態の断熱板の変形例４の模式平面図である。

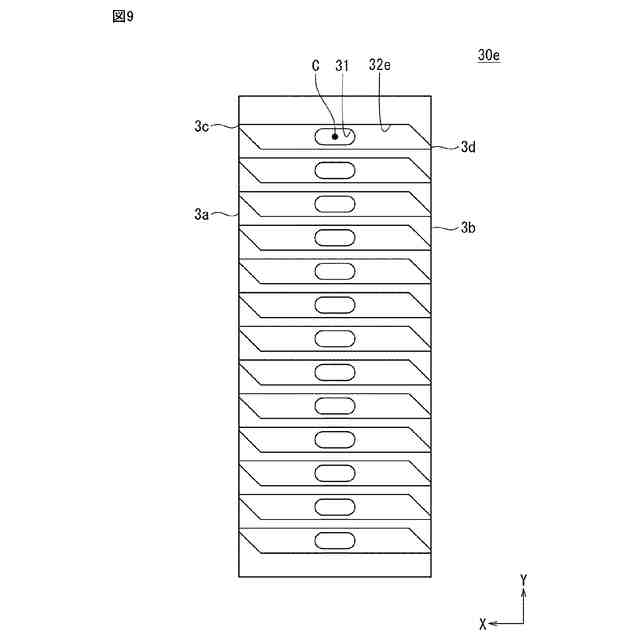

図９は、一実施形態の断熱板の変形例５の模式平面図である。
図１０は、一実施形態の組電池の斜視図である。
図１１は、一実施形態の組電池の断熱板の模式平面図である。
図１２は、一実施形態の組電池の断熱板の模式平面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
