公開番号2025119721
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014668
出願日2024-02-02
発明の名称アンテナ装置
出願人ミツミ電機株式会社
代理人個人,個人
主分類H01Q 5/35 20150101AFI20250807BHJP(基本的電気素子)
要約【課題】良好なアンテナ性能を確保し、アンテナ装置を小型化することである。

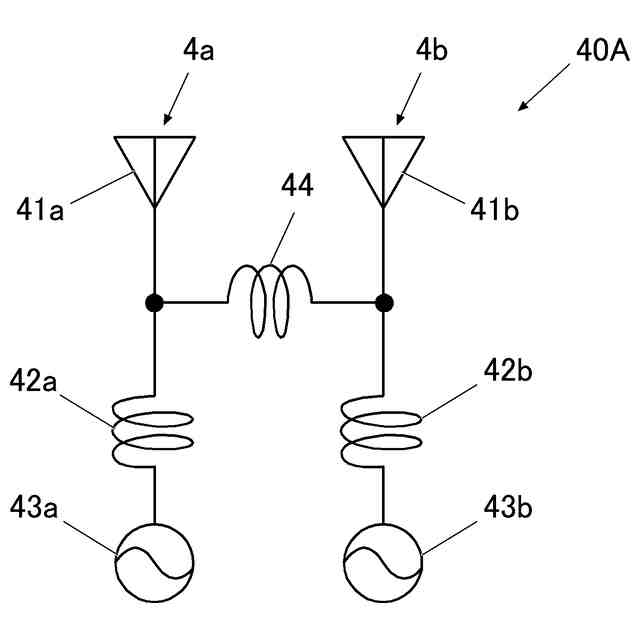

【解決手段】アンテナ装置1は、容量装荷素子41a,41bと、同調コイル42a,42bと、フィルタ44と、を備える。容量装荷素子41aは、第1の周波数帯を受信する。容量装荷素子41bは、第1の周波数帯よりも高い又は低い第2の周波数帯を受信する。同調コイル42aは、一端が容量装荷素子41aに接続されている。同調コイル42bは、一端が容量装荷素子41bに接続されている。フィルタ44は、容量装荷素子41a,41bに接続され、第1の周波数帯を通過し第2の周波数帯を減衰する。
【選択図】図3
特許請求の範囲【請求項１】
第１の周波数帯を受信する第１の容量装荷素子と、
前記第１の周波数帯よりも高い又は低い第２の周波数帯を受信する第２の容量装荷素子と、
一端が前記第１の容量装荷素子に接続された第１の同調コイルと、
一端が前記第２の容量装荷素子に接続された第２の同調コイルと、
前記第１の容量装荷素子及び前記第２の容量装荷素子に接続され、前記第１の周波数帯を通過し前記第２の周波数帯を減衰するフィルタと、を備えるアンテナ装置。
続きを表示（約 700 文字）【請求項２】
前記第１の同調コイルは、他端が第１の給電部に接続され、
前記第２の同調コイルは、他端が第２の給電部に接続されている請求項１に記載のアンテナ装置。
【請求項３】
前記第１の周波数帯は、前記第２の周波数帯よりも低く、
前記フィルタは、前記第１の周波数帯を通過し少なくとも前記第２の周波数帯を減衰するローパスフィルタである請求項１又は２に記載のアンテナ装置。
【請求項４】
前記フィルタは、コイルを有する請求項３に記載のアンテナ装置。
【請求項５】
前記第１の周波数帯は、前記第２の周波数帯よりも高く、
前記フィルタは、前記第１の周波数帯を通過し少なくとも前記第２の周波数帯を減衰するハイパスフィルタである請求項１又は２に記載のアンテナ装置。
【請求項６】
前記フィルタは、コイル又はコンデンサを有する請求項５に記載のアンテナ装置。
【請求項７】
前記フィルタは、前記第１の周波数帯を通過するバンドパスフィルタである請求項１又は２に記載のアンテナ装置。
【請求項８】
前記フィルタは、コイルと、当該コイルに直列に接続されたコンデンサと、を有する請求項５に記載のアンテナ装置。
【請求項９】
前記フィルタは、前記第２の周波数帯を減衰するバンドストップフィルタである請求項１又は２に記載のアンテナ装置。
【請求項１０】
前記フィルタは、コイルと、当該コイルに並列に接続されたコンデンサと、を有する請求項７に記載のアンテナ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アンテナ装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、近接する２つの異なる周波数帯を受信するアンテナ装置が知られている。このアンテナ装置は、高い周波数帯を受信するアンテナ性能が、低い周波数帯を受信するアンテナ性能に影響を与え、低い周波数帯の高域側の感度が低下する。
【０００３】
上記課題を解決するため、１つの共通トップ容量部と、共通トップ容量部に並列に接続された第１の同調コイル部及び第２の同調コイル部と、を備える複合アンテナ装置が知られている（特許文献１、２参照）。複合アンテナ装置は、２つの同調コイル部を用いることで、第１の周波数帯及びこれよりも高い第２の周波数帯で共振を持たせている。第１の同調コイル部は、第１周波数帯以外の周波数帯を減衰させるフィルタとして機能している。第２の同調コイル部は、第２周波数帯以外の周波数帯を減衰させるフィルタとして機能している。
【０００４】
また、Ｒａｄｉｏアンテナと、ＤＡＢ（Digital Audio Broadcasting；デジタルラジオ放送）アンテナと、を有するアンテナ装置が知られている（特許文献３参照）。Ｒａｄｉｏアンテナは、第１の容量装荷素子及びコイルエレメントを有する。ＤＡＢアンテナは、第２の容量装荷素子及びコイルエレメントを有し、Ｒａｄｉｏアンテナよりも周波数帯が高い。Ｒａｄｉｏアンテナ及びＤＡＢアンテナの位置関係により、それらのアイソレーション性能を確保している。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－１３３６９２号公報
特開２０１５－１１５７４２号公報
特開２０２３－１１０１９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１、２の複合アンテナ装置は、共通トップ容量部と同調コイル部とが直列に接続されることによる共振の機能と、希望する周波数帯以外を減衰させるフィルタの機能と、の２つの機能を同調コイルに持たせる必要がある。この場合、同調コイルの選択肢（希望する周波数帯域内での共振周波数の変更など）を狭める要因となり、良好なアンテナ性能が確保できないおそれがある。
【０００７】
特許文献３のアンテナ装置は、位置関係でアイソレーション性能を確保する場合、製品サイズの小型化に対しては不向きであった。
【０００８】
本発明の課題は、良好なアンテナ性能を確保し、アンテナ装置を小型化することである。
【課題を解決するための手段】
【０００９】
上記課題を解決するため、本発明のアンテナ装置は、
第１の周波数帯を受信する第１の容量装荷素子と、
前記第１の周波数帯よりも高い又は低い第２の周波数帯を受信する第２の容量装荷素子と、
一端が前記第１の容量装荷素子に接続された第１の同調コイルと、
一端が前記第２の容量装荷素子に接続された第２の同調コイルと、
前記第１の容量装荷素子及び前記第２の容量装荷素子に接続され、前記第１の周波数帯を通過し前記第２の周波数帯を減衰するフィルタと、を備える。
【発明の効果】
【００１０】
本発明によれば、良好なアンテナ性能を確保でき、アンテナ装置を小型化できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
