公開番号2025138203
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037148
出願日2024-03-11
発明の名称電池
出願人株式会社村田製作所
代理人弁理士法人酒井国際特許事務所
主分類H01M 50/184 20210101AFI20250917BHJP(基本的電気素子)
要約【課題】電池の容量の増加を図ること。
【解決手段】電池1は、正極端子11および負極端子12が位置する第1面を有する電極体10と、電極体10を収容する外装部材20と、を備える。外装部材20は、第1面と対向し且つ貫通穴31aを有する平板状の第1側部31、第1側部31と反対側に位置する平板状の第2側部32、および、第1側部31と第2側部32とを接続する平板状の第3側部33を有する箱状であり、負極端子12と電気的に接続する箱部材30と、第1側部31側から見た平面視において、貫通穴31aの内側に第1側部31から離間した状態で配置され、正極端子11と電気的に接続する板部材40と、第1側部31側から見た平面視において、第1側部31、板部材40、および、第1側部31と板部材40と間の隙間Gと重なり、隙間Gを封止する封止体50と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
正極端子および負極端子が位置する第１面を有する電極体と、
前記電極体を収容する外装部材と、を備え、
前記外装部材は、
前記第１面と対向し且つ貫通穴を有する平板状の第１側部、前記電極体を挟んで前記第１側部と反対側に位置する平板状の第２側部、および、前記第１側部と前記第２側部とを接続する平板状の第３側部を有する箱状であり、前記負極端子と電気的に接続する箱部材と、
前記第１側部側から見た平面視において、前記貫通穴の内側に前記第１側部から離間した状態で配置され、前記正極端子と電気的に接続する板部材と、
前記第１側部側から見た平面視において、前記第１側部、前記板部材、および、前記第１側部と前記板部材と間の隙間と重なり、前記隙間を封止する封止体と、を備える、
電池。
続きを表示（約 270 文字）【請求項２】
前記封止体は、
基材層と、
前記基材層と重なり、前記第１側部および前記板部材と前記基材層とを接合する接合層と、を有する、
請求項１に記載の電池。
【請求項３】
前記接合層の材料は、熱可塑性樹脂である、
請求項２に記載の電池。
【請求項４】
前記封止体は、前記第１側部の外表面に配置される、
請求項１に記載の電池。
【請求項５】
前記外装部材の内圧が所定圧力以上である場合、前記封止体は開裂する、
請求項１に記載の電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、電池の一例として、開口部を有する電池ケース、開口部を封止する封口板、電池ケースに収容される極板群を備える角型電池が開示されている。極板群の正極リードは、封口板に電気的に接続される。極板群の負極リードは、封口板と電気的に絶縁された状態で封口板を貫通する外部端子に内部端子を介して電気的に接続される。また、特許文献１の角型電池は、外部端子および内部端子と封口板とを電気的に絶縁するガスケットおよび絶縁体枠をさらに備える。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２４２９５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の電池において、極板群（電極体）が収容される電池ケースの内側に内部端子および絶縁体枠が配置される。この場合、電池ケースの容積に対して電極体の体積が小さくなり、電池の容量が小さくなる。一方で、電池の容量を増加させたい要望がある。
【０００５】
本開示は、上記に鑑みてなされたものであって、電池の容量の増加を図ることを目的とする。
【課題を解決するための手段】
【０００６】
本開示の電池は、正極端子および負極端子が位置する第１面を有する電極体と、前記電極体を収容する外装部材と、を備え、前記外装部材は、前記第１面と対向し且つ貫通穴を有する平板状の第１側部、前記電極体を挟んで前記第１側部と反対側に位置する平板状の第２側部、および、前記第１側部と前記第２側部とを接続する平板状の第３側部を有する箱状であり、前記負極端子と電気的に接続する箱部材と、前記第１側部側から見た平面視において、前記貫通穴の内側に前記第１側部から離間した状態で配置され、前記正極端子と電気的に接続する板部材と、前記第１側部側から見た平面視において、前記第１側部、前記板部材、および、前記第１側部と前記板部材と間の隙間と重なり、前記隙間を封止する封止体と、を備える。
【発明の効果】
【０００７】
本開示の電池によれば、電池の容量の増加を図ることができる。
【図面の簡単な説明】
【０００８】

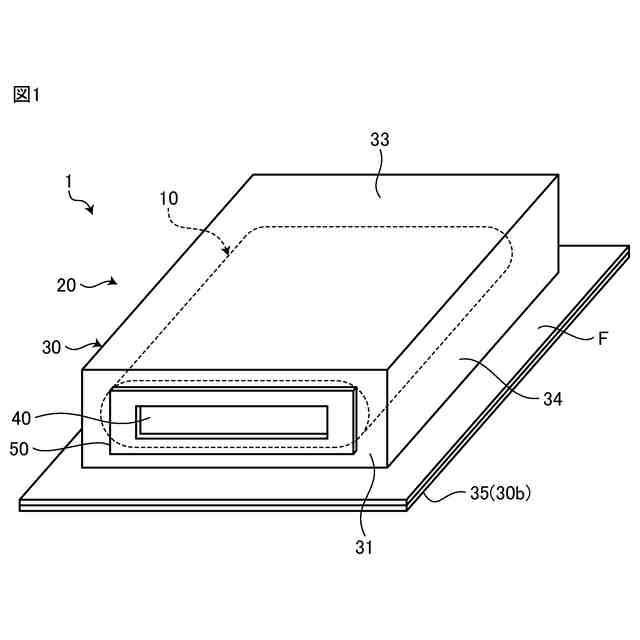

図１は、本開示の実施形態に係る電池の斜視図である。

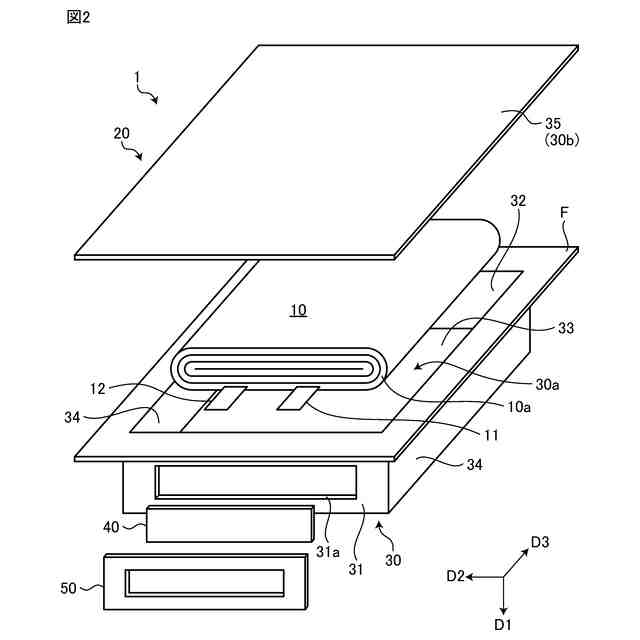

図２は、図１に示す電池の分解斜視図である。

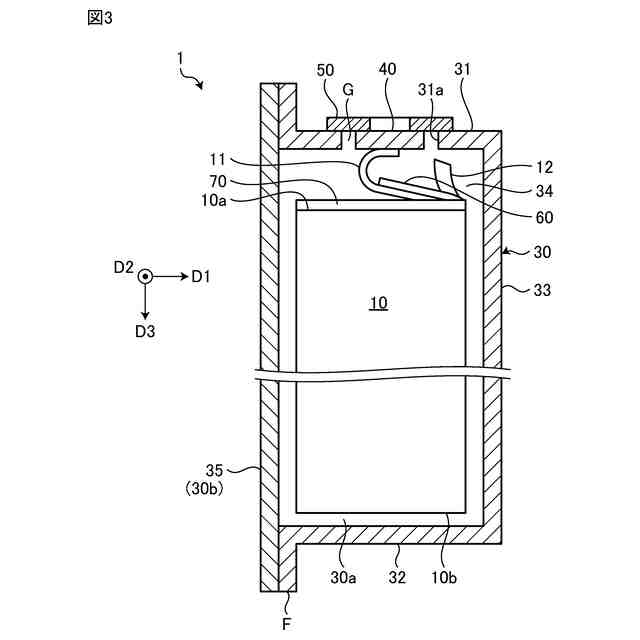

図３は、図１に示す電池の断面図である。

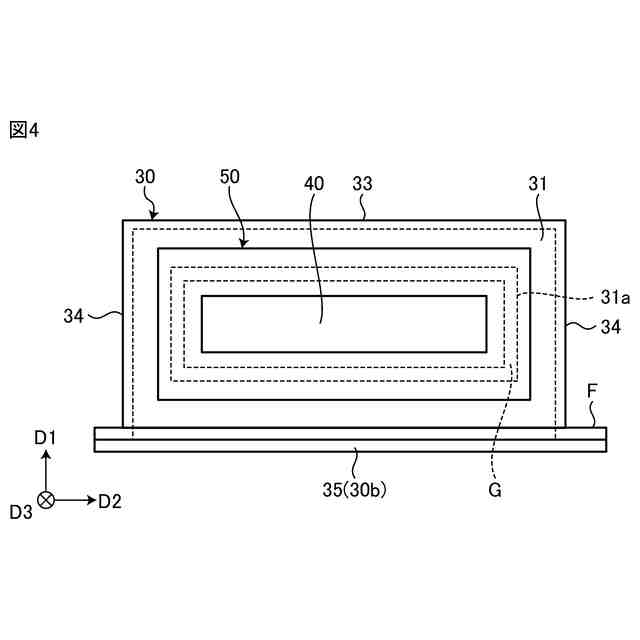

図４は、第１側部側から見た電池の平面視を示す図である。

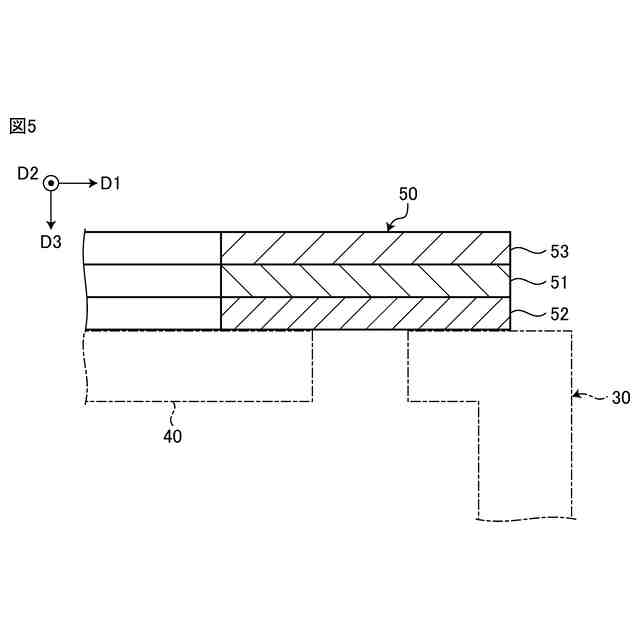

図５は、図３に示す封止体の部分拡大断面図である。

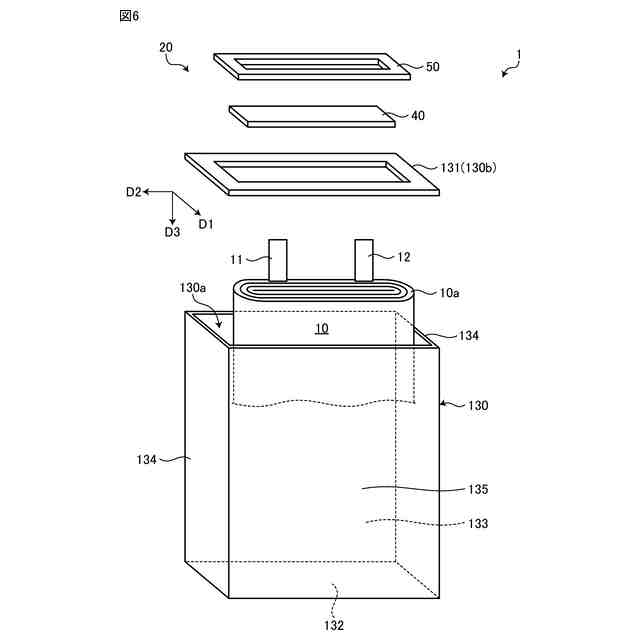

図６は、本開示の実施形態の変形例に係る電池の分解斜視図である。
【発明を実施するための形態】
【０００９】
以下に、実施の形態を図面に基づいて詳細に説明する。なお、この実施の形態により本開示が限定されるものではない。各実施の形態は例示であり、異なる実施の形態で示した構成の部分的な置換又は組み合わせが可能であることは言うまでもない。
【００１０】
図１は、本開示の実施形態に係る電池１の斜視図である。図２は、図１に示す電池１の分解斜視図である。図３は、図１に示す電池１の断面図である。
（【００１１】以降は省略されています）
