公開番号2025152393
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024054262
出願日2024-03-28
発明の名称フィルタ装置
出願人株式会社村田製作所
代理人弁理士法人深見特許事務所
主分類H03H 5/02 20060101AFI20251002BHJP(基本電子回路)
要約【課題】本開示は、小型化しても必要とする減衰特性を得ることができるフィルタ装置を提供する。
【解決手段】本開示に係るフィルタ装置100は、絶縁体3と、第1コイル素子L1と、外部電極4eと、第2コイル素子L2と、外部電極4aと、電極パターン7aと、電極パターン7bと、外部電極4dと、を備える。絶縁体3は、互いに対向する1対の主面と主面間を結ぶ側面とを有する。第1コイル素子L1は、絶縁体3内においてスパイラル形状のコイルを構成する。第2コイル素子L2は、主面のうち一方の面側から平面視した場合に、第1コイル素子L1の少なくとも一部と重なり、絶縁体3内においてヘリカル形状のコイルを構成する。
【選択図】図1
特許請求の範囲【請求項１】
互いに対向する１対の主面と前記主面間を結ぶ側面とを有する絶縁体と、
前記絶縁体内においてスパイラル形状のコイルを構成する第１コイル素子と、
前記第１コイル素子の一端と電気的に接続される第１外部電極と、
前記主面のうち一方の面側から平面視した場合に、前記第１コイル素子の少なくとも一部と重なり、前記絶縁体内においてヘリカル形状のコイルを構成する第２コイル素子と、
前記第２コイル素子の一端と電気的に接続される第２外部電極と、
前記第１コイル素子の他端および前記第２コイル素子の他端と電気的に接続され、前記絶縁体内に形成される第１電極パターンと、
前記第１電極パターンと対向して配置され第１キャパシタを構成する第２電極パターンと、
前記第２電極パターンと電気的に接続される第３外部電極と、を備えるフィルタ装置。
続きを表示（約 1,200 文字）【請求項２】
前記第１コイル素子のインダクタンスは、前記第２コイル素子のインダクタンスより大きい、請求項１に記載のフィルタ装置。
【請求項３】
前記主面のうち一方の面側から平面視した場合に、前記第１コイル素子のスパイラル形状の軸と、前記第２コイル素子のヘリカル形状の軸とは重ならない、請求項１に記載のフィルタ装置。
【請求項４】
前記第１コイル素子は、スパイラル形状のコイルを構成する第１部分に加え、ヘリカル形状のコイルを構成する第２部分をさらに含む、請求項１に記載のフィルタ装置。
【請求項５】
前記絶縁体は、複数の絶縁基板を積層することで構成され、
前記第１コイル素子の前記第１部分と、前記第２コイル素子とは異なる絶縁基板に形成され、
前記第１コイル素子の前記第２部分と、前記第２コイル素子の一部とは同じ絶縁基板に形成される、請求項４に記載のフィルタ装置。
【請求項６】
前記第１コイル素子、前記第２コイル素子、および前記第１キャパシタは、前記主面のうち一方の面側から他方の面側へ順に配置されている、請求項１～請求項５のいずれか１項に記載のフィルタ装置。
【請求項７】
前記絶縁体は、前記主面のうち一方の面側から平面視した場合に、前記第１コイル素子、前記第２コイル素子、および前記第１キャパシタを含みローパスフィルタを構成する第１領域と、ハイパスフィルタを構成する第２領域と、を有し、
前記第２領域は、
前記第１外部電極と電気的に接続される第３電極パターンと、
前記第３電極パターンと対向して配置され第２キャパシタを構成する第４電極パターンと、
前記第４電極パターンと一端が電気的に接続され、前記絶縁体内においてヘリカル形状のコイルを構成する第３コイル素子と、
前記第３コイル素子の他端と一端が電気的に接続され、前記絶縁体内においてヘリカル形状のコイルを構成する第４コイル素子と、
前記第４コイル素子の他端と電気的に接続される第４外部電極と、
前記第３コイル素子の他端と一端が電気的に接続され、前記絶縁体内においてヘリカル形状のコイルを構成する第５コイル素子と、
前記第５コイル素子の他端と電気的に接続され、前記絶縁体内に形成される第５電極パターンと、
前記第５電極パターンと対向して配置され第３キャパシタを構成する第６電極パターンと、
前記第６電極パターンと電気的に接続される第５外部電極と、を含む請求項１～請求項３のいずれか１項に記載のフィルタ装置。
【請求項８】
前記第１コイル素子は、スパイラル形状のコイルを構成する第１部分に加え、ヘリカル形状のコイルを構成する第２部分をさらに含み、
前記第２部分は、前記第２コイル素子より前記第２領域に近い位置に設けられる、請求項７に記載のフィルタ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、フィルタ装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、通信技術の発展に伴い、通信端末が複数の周波数帯域、複数の通信方式に対応することが必要となっている。そのため、通信端末には、信号の通過帯域および減衰帯域が設定されたローパスフィルタ（Low-pass filter）などのフィルタ装置が設けられている。たとえば、特許第７０２１７２３号公報（特許文献１）には、信号経路に直列接続された２つのコイル素子と、信号経路にシャント接続されたキャパシタとを含むローパスフィルタのフィルタ装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７０２１７２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、フィルタ装置を実装する装置の小型化に伴い、フィルタ装置自体も小型化する必要がある。フィルタ装置を１つの絶縁体内で構成した電子部品とする場合、小型化すると２つのコイル素子の距離が近くなるため２つのコイル素子間での磁界結合による影響が大きくなる。フィルタ装置において、２つのコイル素子間での磁界結合による影響が大きくなると必要とする減衰特性を得ることができない。
【０００５】
そこで、本開示の目的は、小型化しても必要とする減衰特性を得ることができるフィルタ装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一形態に係るフィルタ装置は、絶縁体と、第１コイル素子と、第１外部電極と、第２コイル素子と、第２外部電極と、第１電極パターンと、第２電極パターンと、第３外部電極と、を備える。絶縁体は、互いに対向する１対の主面と主面間を結ぶ側面とを有する。第１コイル素子は、絶縁体内においてスパイラル形状のコイルを構成する。第１外部電極は、第１コイル素子の一端と電気的に接続される。第２コイル素子は、主面のうち一方の面側から平面視した場合に、第１コイル素子の少なくとも一部と重なり、絶縁体内においてヘリカル形状のコイルを構成する。第２外部電極は、第２コイル素子の一端と電気的に接続される。第１電極パターンは、第１コイル素子の他端および第２コイル素子の他端と電気的に接続され、絶縁体内に形成される。第２電極パターンは、第１電極パターンと対向して配置され第１キャパシタを構成する。第３外部電極は、第２電極パターンと電気的に接続される。
【発明の効果】
【０００７】
本開示の一形態によれば、スパイラル形状のコイルを構成する第１コイル素子と、ヘリカル形状のコイルを構成する第２コイル素子とを備えることで、２つのコイル素子間での磁界結合による影響を抑えることで、小型化しても必要とする減衰特性を得ることができる。
【図面の簡単な説明】
【０００８】

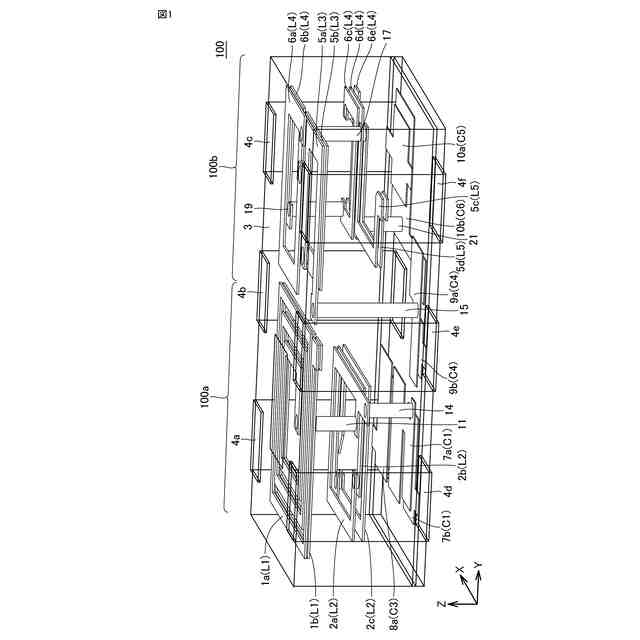

実施の形態１に係るフィルタ装置の斜視図である。

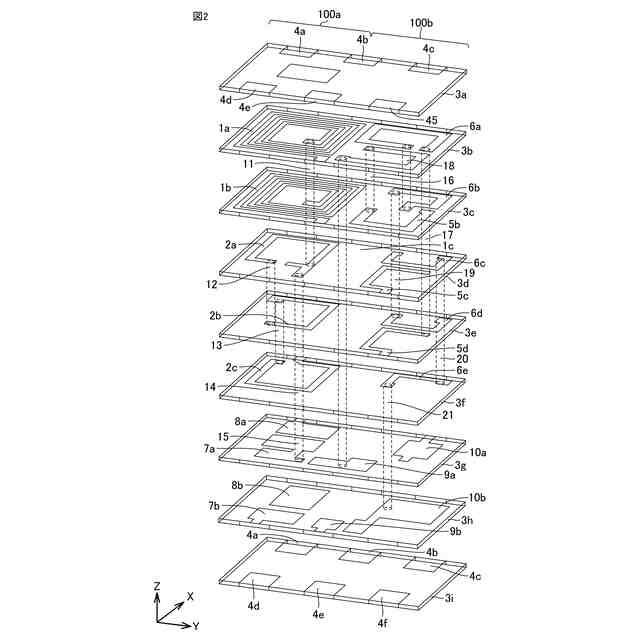

実施の形態１に係るフィルタ装置の構成を示す分解斜視図である。

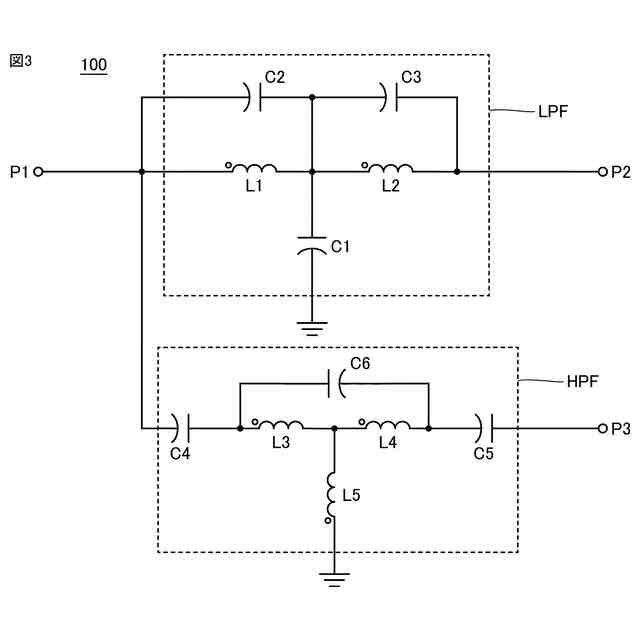

実施の形態１に係るフィルタ装置の回路図である。

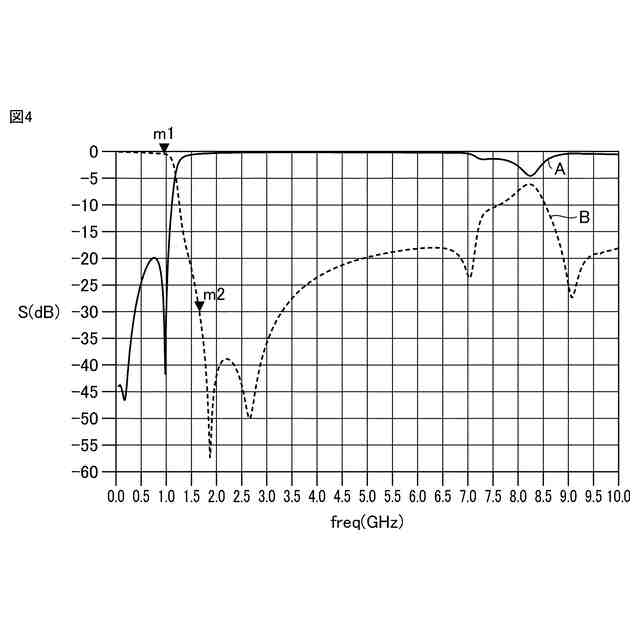

実施の形態１に係るフィルタ装置のローパスフィルタの伝送特性を示すグラフである。

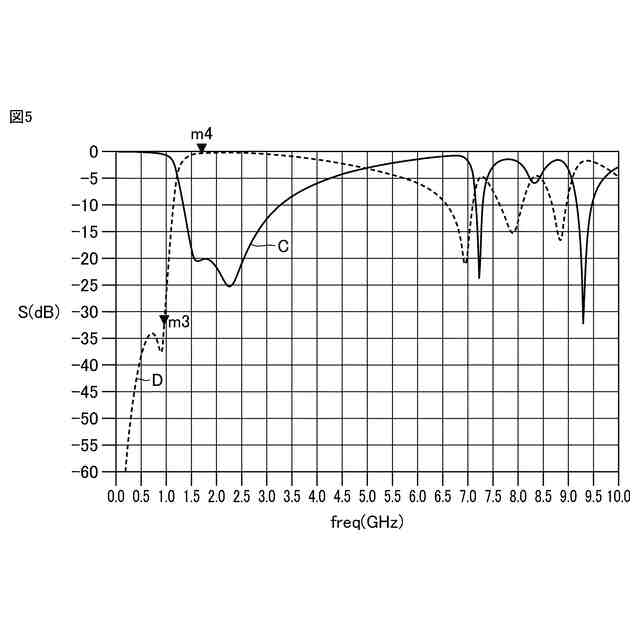

実施の形態１に係るフィルタ装置のハイパスフィルタの伝送特性を示すグラフである。

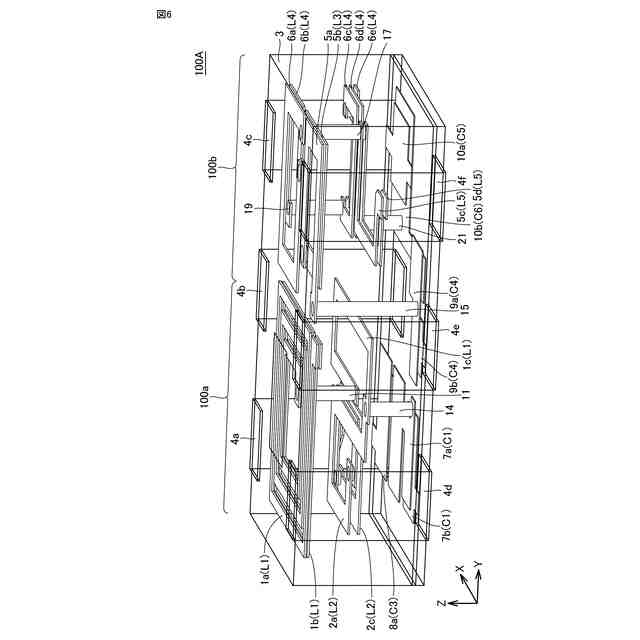

実施の形態２に係るフィルタ装置の斜視図である。

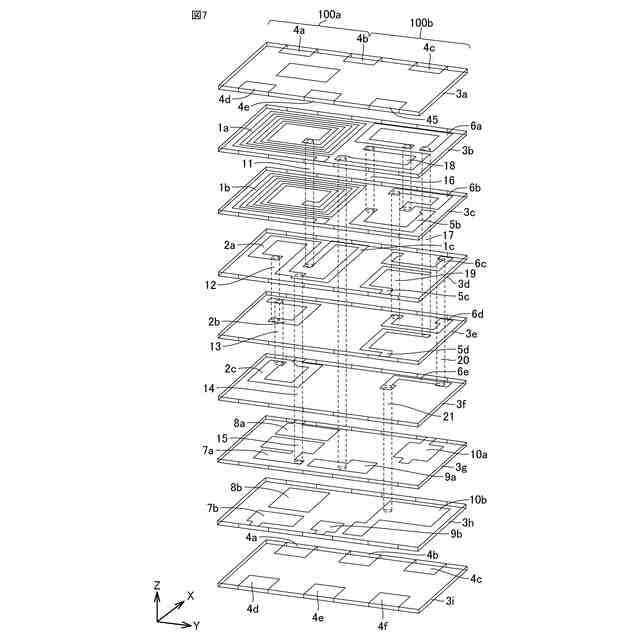

実施の形態２に係るフィルタ装置の構成を示す分解斜視図である。
実施の形態２に係るフィルタ装置のローパスフィルタの伝送特性を示すグラフである。

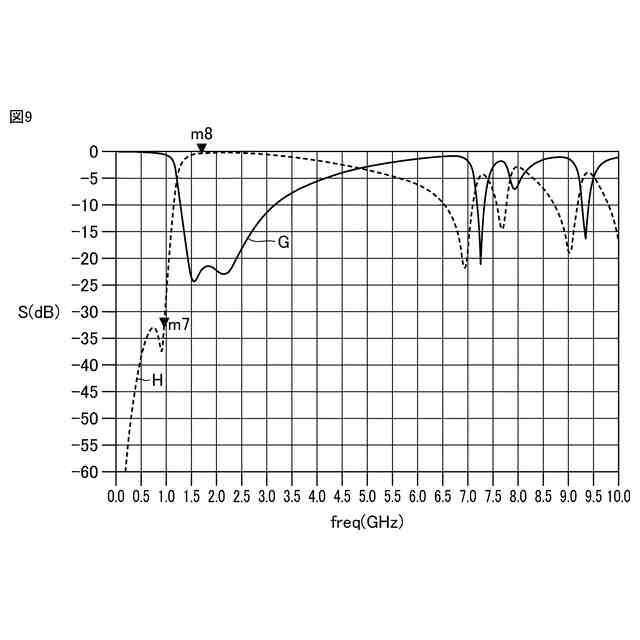

実施の形態２に係るフィルタ装置のハイパスフィルタの伝送特性を示すグラフである。
【発明を実施するための形態】
【０００９】
以下に、実施の形態に係るフィルタ装置の一例としてダイプレクサについて、図面を参照しながら詳細に説明する。なお、図中同一または相当部分には同一符号を付してその説明は繰り返さない。また、実施の形態に係るフィルタ装置は、ダイプレクサに限定されない。実施の形態に係るフィルタ装置は、以下に説明するローパスフィルタの構成を少なくとも含んでいればよい。また、以下に説明するローパスフィルタは、３次のＴ型ＬＣフィルタ回路を用いて説明するが、５次のＴ型ＬＣフィルタ回路や、より高次のＴ型ＬＣフィルタ回路であってもよい。
【００１０】
（実施の形態１）
［フィルタ装置の構造］
まず、実施の形態１に係るフィルタ装置について図面を参照しながら説明する。図１は、実施の形態１に係るフィルタ装置１００の斜視図である。図２は、実施の形態１に係るフィルタ装置１００の構成を示す分解斜視図である。図３は、実施の形態１に係るフィルタ装置１００の回路図である。ここで、図１および図２では、フィルタ装置１００の短辺方向をＸ方向、長辺方向をＹ方向、高さ方向をＺ方向としている。
（【００１１】以降は省略されています）
