公開番号2025152997
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055242
出願日2024-03-29
発明の名称圧電振動片
出願人日本電波工業株式会社
代理人
主分類H03H 9/19 20060101AFI20251002BHJP(基本電子回路)
要約【課題】不要振動の抑制を従来に比べ良好に行える新規な構造を有した水晶振動片を提供する。

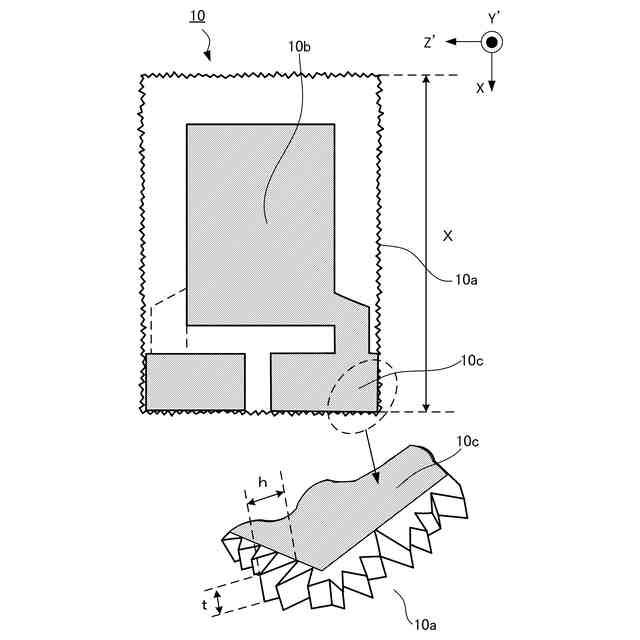

【解決手段】水晶振動片10は、平面視で矩形状のATカットの水晶振動片である。然も、水晶振動片の4つの側面のうちの、少なくとも厚み滑り振動の変位方向と交差する2つの側面各々の一部又は全部が、その側面を含む辺に沿って連続する凹凸面10aとなっている。然も、凹凸はランダムな凹凸であり、かつ、凹凸の少なくとも一部の凹凸の高低差hが、圧電振動片で生じる可能性のある屈曲振動の波長λに対しλ/3以上である。
【選択図】図1
特許請求の範囲【請求項１】
平面視で矩形状であり、厚み滑り振動する圧電振動片であって、
圧電振動片の４つの側面のうちの、少なくとも厚み滑り振動の変位方向と交差する２つの側面各々の一部又は全部が、その側面を含む辺に沿って連続する凹凸面となっており、
前記凹凸はランダムな凹凸であり、かつ、前記凹凸の少なくとも一部の凹凸の高低差が、当該圧電振動片で生じる可能性のある屈曲振動の波長λに対しλ／３以上であることを特徴とする圧電振動片。
続きを表示（約 920 文字）【請求項２】
前記圧電振動片は、ＡＴカットの水晶振動片であることを特徴とする請求項１に記載の圧電振動片。
【請求項３】
前記圧電振動片は、辺比Ｘ／ｔが３０以上のＡＴカットの水晶振動片であることを特徴とする請求項１に記載の圧電振動片（ただし、Ｘは前記水晶振動片の水晶のＸ軸に平行な寸法、ｔは前記水晶振動片の厚みである）。
【請求項４】
前記圧電振動片は、辺比Ｘ／ｔが４１以上のＡＴカットの水晶振動片であることを特徴とする請求項１に記載の圧電振動片（ただし、Ｘは、当該水晶振動片の水晶のＸ軸に平行な寸法、ｔは、当該水晶振動片の厚みである）。
【請求項５】
前記圧電振動片は、辺比Ｘ／ｔが３０以上４０以下のＡＴカットの水晶振動片であり、前記凹凸の少なくとも一部の凹凸の高低差がλ／３～λ／２．５であることを特徴とする請求項１に記載の圧電振動片（ただし、Ｘは前記水晶振動片の水晶のＸ軸に平行な寸法、ｔは前記水晶振動片の厚みである）。
【請求項６】
前記圧電振動片は、辺比Ｘ／ｔが３０以上のＡＴカットの水晶振動片であり、
高低差がλ／３以上の凹凸を２０～３０％の割合で含むことを特徴とする請求項１に記載の圧電振動片（ただし、Ｘは前記水晶振動片の水晶のＸ軸に平行な寸法、ｔは前記水晶振動片の厚みである）。
【請求項７】
請求項１～６のいずれか１項に記載の圧電振動片と、前記圧電振動片を収容する容器と、を備えたことを特徴とする圧電デバイス。
【請求項８】
前記圧電振動片がＡＴカットの水晶振動片であり、前記圧電デバイスが水晶振動子又は水晶発振器であることを特徴とする請求項７に記載の圧電デバイス。
【請求項９】
請求項１～６のいずれか１項に記載の圧電振動片をマトリクス状に多数備えた圧電ウエハから成ることを特徴とする圧電振動片製造用の中間体ウエハ。
【請求項１０】
前記圧電振動片がＡＴカットの水晶振動片であり、前記圧電ウエハが水晶ウエハであることを特徴とする請求項９に記載の圧電振動片製造用の中間体ウエハ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、厚み滑り振動する圧電振動片、これを用いた圧電デバイス、前記圧電振動片製造用の中間体ウエハに関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
厚み滑りモードで振動する圧電振動片の特性向上を図るためには、不要振動の抑制が重要である。例えば特許文献１には、不要振動の抑制を図るため（特許文献１の例えば段落２７，２９）、縁部に沿って複数の切り込みを連続して備えた圧電振動片が記載されている（特許文献１の例えば請求項１、図３）。具体的には、平面視で矩形形状のＡＴカットの水晶振動片であって、側面が当該水晶振動片の辺に沿って所定の曲率半径で連続する凹凸面となっているＡＴカット水晶振動片が記載されている（特許文献１の図４）。
【０００３】
この圧電振動片の場合、側面が上記所定の凹凸面となっているため、不要振動、例えば屈曲振動や輪郭振動が一定の周波数で大きくなることを低減できるので、不要振動が厚み滑り振動に結合するおそれを低減でき、従って圧電振動片の電気的特性の低下のおそれを低減できるという（特許文献１の例えば段落２８，３０）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１４５９４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、この出願に係る発明者の研究によれば、圧電振動片の側面に凹凸面を設けることによって不要振動の抑制を図るためには、さらなる構造の工夫が必要なことが分かった。
この出願は上記の点に鑑みなされたものであり、従って、この出願の目的は、圧電振動片の側面に凹凸面を備える圧電振動片であって、不要振動の抑制を従来に比べ良好に行える新規な構造を有した圧電振動片、これを用いた圧電デバイス、前記圧電振動片製造用の中間体ウエハを提供することにある。
【０００６】
この目的の達成を図るため、この出願の第１発明によれば、平面視で矩形状であり、厚み滑り振動する圧電振動片であって、
圧電振動片の４つの側面のうちの、少なくとも厚み滑り振動の変位方向と交差する２つの側面各々の一部又は全部が、その側面を含む辺に沿って連続する凹凸面となっており、
前記凹凸はランダムな凹凸であり、かつ、前記凹凸の少なくとも一部の凹凸の高低差は、当該圧電振動片で生じる可能性のある屈曲振動の波長λに対しλ／３以上であることを特徴とする。
この第１発明を実施するに当たり、前記圧電振動片は、厚み滑りモードで振動する任意好適な圧電材料のもので良い。具体的には、ＡＴカットの水晶振動片、ＳＣカット等に代表される２回回転カットの水晶振動片、圧電性セラミックを用いた振動片、タンタル酸リチウムを用いた振動片、ニオブ酸リチウムを用いた振動片等を挙げることができる。ただし、好ましくは、圧電振動片はＡＴカットの水晶振動片であるのが良い。産業上で多用されているＡＴカットの水晶振動片に本発明を適用すると、ＡＴカットの水晶振動片の特性向上が図れて、ＡＴカットの水晶振動片の産業上の利用性がさらに高まるからである。
【０００７】
ここで、凹凸を側面の一部に設けるとは、例えば、圧電振動片の励振電極を設けた領域のように実際に振動が主に生じる領域に対応する側面部分のみに設ける場合があっても良い趣旨であり、換言すれば例えば圧電振動片の端の辺りの側面は凹凸を設けない場合があっても良い趣旨である。なお、凹凸を設ける側面は、厚み滑り振動の変位方向と交差する２つの側面に限らず、３つの辺それぞれの側面の一部又は全部とする場合、さらに４つの辺それぞれの一部又は全部とする場合があっても良い。
【０００８】
また、少なくとも一部の凹凸の高低差がλ／３以上とは、全部の凹凸が、高低差λ／３以上であっても良い趣旨である。
高低差がλ／３以上の凹凸の高さの上限（最大高低差）や、全凹凸に対する割合は、例えば次のように決めるのが良い。
高低差がλ／３以上の凹凸の高さ（最大高低差）が高すぎると、圧電振動片の損失である例えばクリスタルインピダンスが増加する等の不具合が生じる。然も、この傾向は、図８を用いて後述するように、圧電振動片の辺比Ｘ／ｔによっても変わる。なお、ｔは圧電振動片の厚み、典型的に水晶振動片の厚み、Ｘは、水晶振動片の水晶のＸ軸に平行な方向の寸法である。具体的には、後述する実施形態の項に示したシミュレーション結果や図８の特性図に照らすと、辺比が小さい圧電振動片ほど、高低差がλ／３以上の凹凸の高さ（最大高低差）が高くなると損失が悪化する（図８の辺比２１や３０参照）。一方、辺比が大きい場合は、高低差がλ／３以上の凹凸の高さ（最大高低差）が高くなっても損失は横ばいである（図８の辺比４１、５３、６８）。従って、図８の例えば辺比が３０の圧電振動片の場合のシミュレーション結果では、屈曲振動の波長で正規化した凹凸の高低差（最大高低差）が０．４付近を超える辺りから損失が増え始めるので、辺比が３０や３０～４０の圧電振動片にも本発明を適用することを考えると、高低差がλ／３以上の凹凸の上限（最大高低差）は、屈曲振動の波長で正規化した凹凸の高低差で言って０．４（すなわちλ／２．５）が良いと考える。
【０００９】
また、全凹凸に対する高低差がλ／３以上の凹凸の割合であるが、この割合が高すぎると圧電振動片の損失が悪化し、この割合が低すぎると不要振動の抑制効果が得られない。後述する実施形態のシミュレーションでは、高低差がλ／３以上の凹凸の割合を２５％としており、このシミュレーションでは不要振動の低減及び損失の増加を問題ない範囲にできているので、高低差がλ／３以上の凹凸の全凹凸に対する割合を、２５％を含む適正な範囲にすることが好ましい。この適正範囲については、後述する実勢形態の項にて詳細に説明するが、例えば２０～３０％が好ましい。
また、高低差がλ／３以上の凹凸は、全凹凸中に分散して存在するすなわちランダムに存在するのが良い。
【００１０】
この第１発明を実施するに当たり、前記圧電振動片としてＡＴカットの水晶振動片を用いる場合、好ましくは、辺比Ｘ／ｔがＸ／ｔ≧３０の水晶振動片を用いるのが良い。ただし、ｔは水晶振動片の厚み、Ｘは、水晶振動片の水晶のＸ軸に平行な方向の寸法である。Ｘ／ｔ≧３０の水晶振動片を用いることが好ましい理由は下記である。

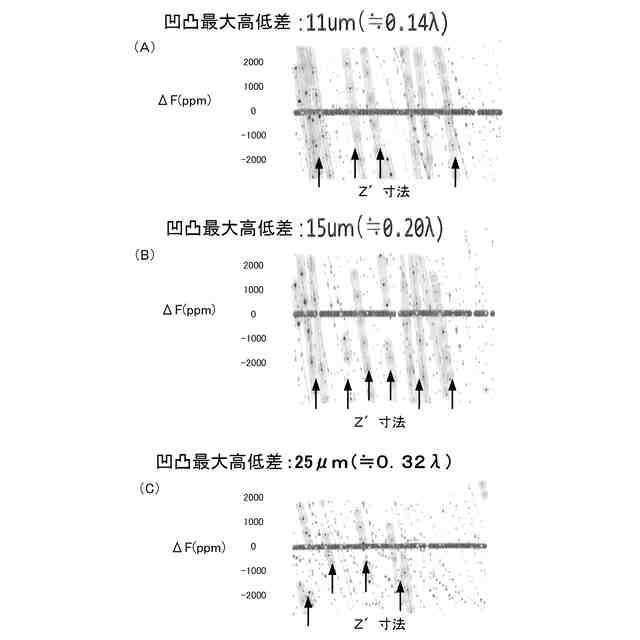

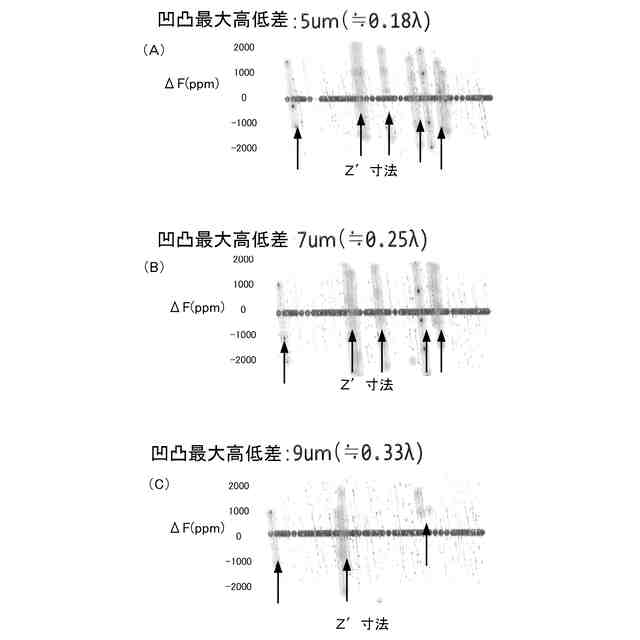

水晶振動片の側面にランダムな凹凸でかつ凹凸高さがλ／３以上の凹凸を設けると、主振動の近くに不要振動が生じる密度を低減できる（後述の図３～６参照）。その反面、凹凸を高くしてゆくと、水晶振動片の辺比によっては、水晶振動片の損失（クリスタルインピダンス）が増加する（後述の図８）。しかし、辺比Ｘ／ｔがＸ／ｔ≧３０である水晶振動片であると、凹凸を高くした場合の水晶振動片の損失の増加は少なくて済むことが判明した（後述の図８参照）。従って、圧電振動片としてＡＴカットの水晶振動片を用いる場合、Ｘ／ｔ≧３０の水晶振動片を用いることが好ましい。
ここで、Ｘ／ｔ≧３０のＡＴカットの水晶振動片とは、典型的には、昨今又は今後利用が進む高周波の水晶振動片であり、例えば周波数が３８ＭＨｚ以上の水晶振動片である。従って、Ｘ／ｔ≧３０のＡＴカットの水晶振動片に本発明を適用すると、凹凸高さをλ／３とする利点を備えかつ時代要請に合った高周波用の水晶振動片を提供できる。
なお、屈曲振動の波長λに対し、凹凸の高低差をλ／３以上とすると述べたがその上限は、圧電振動片の辺比に応じて任意好適な値に決めるのが良い。すなわち、後に図８を用いて説明するように圧電振動片の損失と圧電振動片の辺比とを考慮して決めるのが良い。この点についても実施形態にて説明する。
（【００１１】以降は省略されています）
