公開番号2025149467
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050132
出願日2024-03-26
発明の名称増幅回路
出願人エイブリック株式会社
代理人
主分類H03F 3/45 20060101AFI20251001BHJP(基本電子回路)
要約【課題】応答速度が速く、出力コンデンサの容量値の大小によらず発振を防止可能な増幅回路を提供する。
【解決手段】増幅回路100は、差動増幅器101と、入力端子106及び出力端子107を有する位相補償回路102を備え、非反転入力端子111及び反転入力端子112と差動増幅器101の出力端子と接続される出力端子と、を含むトランスコンダクタンスアンプ110と、差動増幅器101から出力される信号のうち、所定周波数以上の周波数をもつ信号を通過させて非反転入力端子111及び反転入力端子112に供給するHPF113と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
差動増幅回路と、前記差動増幅回路の出力端子と接続される入力端子と、出力端子と接続される出力端子とを有する位相補償回路を備える増幅回路であって、
前記位相補償回路は、第１の入力端子及び第２の入力端子と、前記差動増幅回路の出力端子と接続される出力端子とを含むトランスコンダクタンスアンプと、
前記差動増幅回路の出力端子から出力される信号のうち、所定周波数以上の周波数をもつ信号を通過させて前記トランスコンダクタンスアンプの前記第１の入力端子及び第２の入力端子に供給するハイパスフィルタと、を有することを特徴とする増幅回路。
続きを表示（約 350 文字）【請求項２】
前記トランスコンダクタンスアンプは、
前記ハイパスフィルタから出力される電圧を電流に変換して前記トランスコンダクタンスアンプの出力端子から電流をシンクする回路と、
前記ハイパスフィルタから出力される電圧を電流に変換して前記トランスコンダクタンスアンプの出力端子から電流をソースする回路と、
を有する請求項１に記載の増幅回路。
【請求項３】
前記トランスコンダクタンスアンプは、
前記ハイパスフィルタから出力される電圧を電流に変換して前記トランスコンダクタンスアンプの出力端子から電流をシンクする回路と、
前記トランスコンダクタンスアンプの出力端子から電流をソースする電流源と、
を有する請求項１に記載の増幅回路。

発明の詳細な説明【技術分野】
【０００１】
本発明は、増幅回路に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

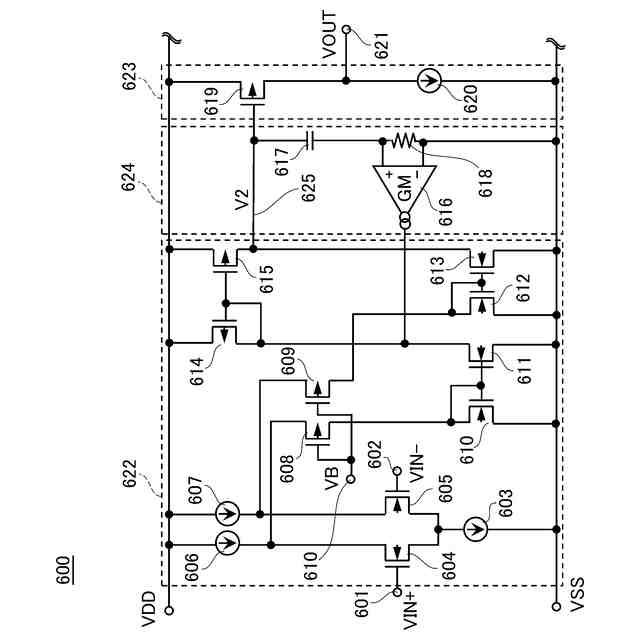

一般的に、差動増幅器やそれを備える増幅回路は、発振防止のためにコンデンサや抵抗で構成された位相補償回路を備えている。図４は、従来の位相補償回路を備えた差動増幅器６００である。従来の差動増幅器６００は、エラーアンプ６２２と出力バッファ６２３の間に位相補償回路６２４を備えている。位相補償回路６２４は、コンデンサ６１７と、抵抗６１８と、トランスコンダクタンスアンプ６１６で構成している。位相補償回路６２４は、コンデンサ６１７に流れる電流を抵抗６１８の両端に接続したトランスコンダクタンスアンプ６１６により増幅してフィードバックすることにより、出力端子６２１に接続される出力コンデンサの容量の大小によらず発振を防止することが出来る（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１５１６３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の位相補償回路６２４を備えた差動増幅器６００では、開ループ利得が1倍（0dB）となる周波数が低くなることから、入力される信号に対して出力される信号の応答速度が遅くなってしまうという点で改善の余地がある。
【０００５】
本発明は、上述した事情を考慮してなされたものであり、応答速度が速く、出力コンデンサの容量値の大小によらず発振を防止可能な増幅回路を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の実施形態に係る増幅回路は、差動増幅回路と、前記差動増幅回路の出力端子と接続される入力端子と、出力端子と接続される出力端子とを有する位相補償回路を備える増幅回路であって、前記位相補償回路は、第１の入力端子及び第２の入力端子と、前記差動増幅回路の出力端子と接続される出力端子とを含むトランスコンダクタンスアンプと、前記差動増幅回路の出力端子から出力される信号のうち、所定周波数以上の周波数をもつ信号を通過させて前記トランスコンダクタンスアンプの前記第１の入力端子及び第２の入力端子に供給するハイパスフィルタと、を有することを特徴とする。
【発明の効果】
【０００７】
本発明に係る増幅回路によれば、応答速度が速く、出力コンデンサの容量値の大小によらず発振を防止することが出来る。
【図面の簡単な説明】
【０００８】
本発明の実施形態に係る増幅回路を示す回路図である。

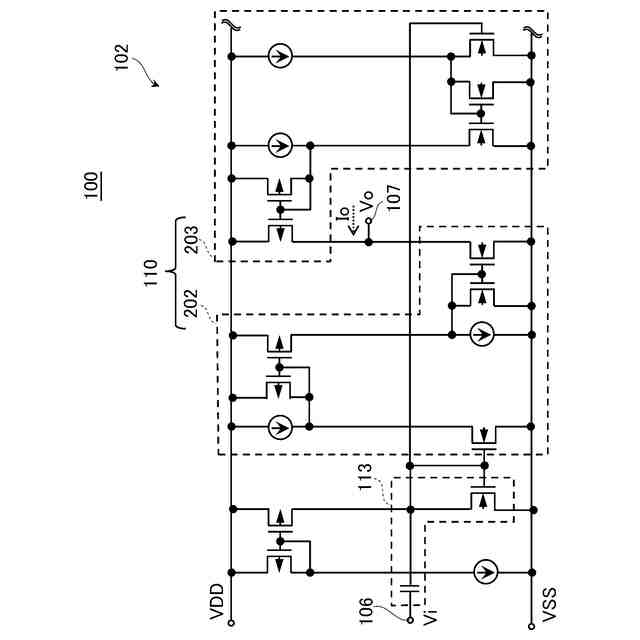

本実施形態の位相補償回路の他の例を示す回路図である。

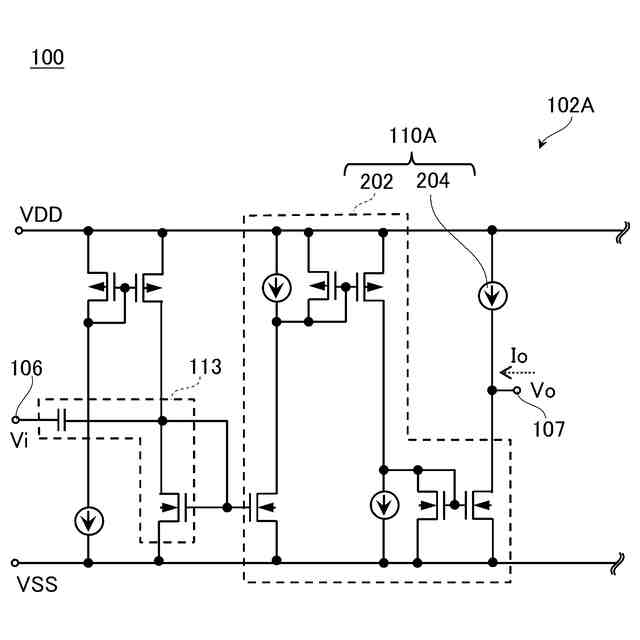

本実施形態の位相補償回路の他の例を示す回路図である。
従来の位相補償回路を備えた差動増幅器を示す回路図である。

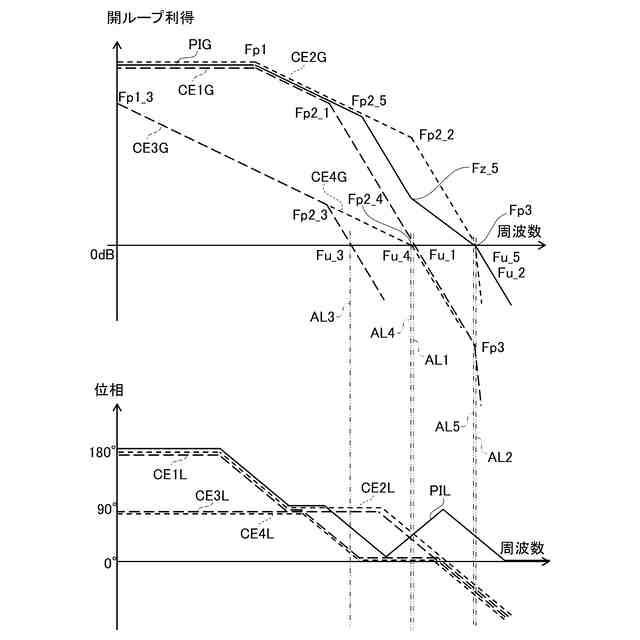

本実施形態に係る増幅回路及び比較例の周波数と開ループ利得及び周波数と位相を示すグラフである。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態に係る増幅回路について、図面を参照して説明する。
【００１０】

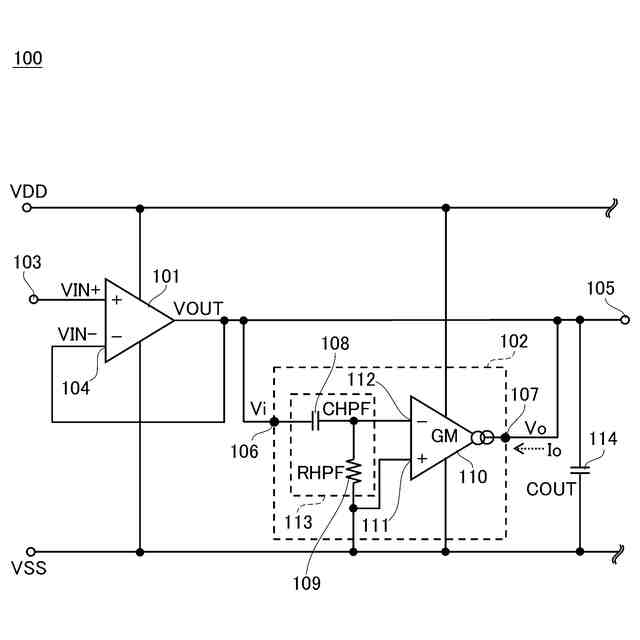

図１は、本発明の実施形態に係る増幅回路である増幅回路１００の構成例を示す回路図である。
（【００１１】以降は省略されています）
