公開番号2025159553
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062205
出願日2024-04-08
発明の名称自己診断システム
出願人ローム株式会社
代理人個人,個人
主分類H03M 1/10 20060101AFI20251014BHJP(基本電子回路)
要約【課題】簡便な構成でA/Dコンバータを診断できる技術を提供する。
【解決手段】自己診断システム1,2,3は、時定数を有し、時定数に応じた時間的に変化するアナログ信号を生成する信号生成回路10,20,22,30と、アナログ信号に応じたデジタルデータを生成するA/Dコンバータ14,26,34と、デジタルデータと、時定数に基づき算出される信号生成回路によって生成されるべきアナログ信号とに基づいて、デジタルデータを評価する処理回路16,28,36と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
時定数を有し、前記時定数に応じた時間的に変化するアナログ信号を生成する信号生成回路と、
前記アナログ信号に応じたデジタルデータを生成するＡ／Ｄコンバータと、
前記デジタルデータと、前記時定数に基づき算出される前記信号生成回路によって生成されるべきアナログ信号とに基づいて、前記デジタルデータを評価する処理回路と、を備える、
自己診断システム。
続きを表示（約 1,300 文字）【請求項２】
前記信号生成回路は、前記信号生成回路の出力ノードに一端が接続された抵抗と、前記出力ノードとグラウンドノードとの間に設けられたキャパシタと、を有し、
前記時定数は、前記抵抗の抵抗値および前記キャパシタの容量値で規定される、
請求項１に記載の自己診断システム。
【請求項３】
前記信号生成回路は、前記抵抗の他端と電源電圧ノードとの間に設けられたスイッチをさらに有し、
前記アナログ信号は、前記スイッチがオンであるときに、前記電源電圧ノードから前記抵抗を介して電力が供給されることによって充電される前記キャパシタの電圧を含む、
請求項２に記載の自己診断システム。
【請求項４】
前記信号生成回路は、前記抵抗の他端とグラウンドノードとの間に設けられたスイッチをさらに有し、
前記アナログ信号は、前記キャパシタが充電された状態で前記スイッチがオンになることによって放電される前記キャパシタの電圧を含む、
請求項２に記載の自己診断システム。
【請求項５】
前記信号生成回路は、前記信号生成回路の出力ノードに一端が接続された抵抗と、前記出力ノードとグラウンドノードとの間に設けられたインダクタと、を有し、
前記時定数は、前記抵抗の抵抗値および前記インダクタのインダクタンスで規定される、
請求項１に記載の自己診断システム。
【請求項６】
前記信号生成回路は、前記抵抗の他端と電源電圧ノードとの間に設けられたスイッチをさらに有し、
前記アナログ信号は、前記スイッチがオンであるときに、前記電源電圧ノードから前記抵抗を介して前記インダクタに電流が流れることによって生じる前記インダクタの電圧を含む、
請求項５に記載の自己診断システム。
【請求項７】
前記時定数は、前記Ａ／Ｄコンバータのサンプリング周波数および前記Ａ／Ｄコンバータの１ビット当たりの分解能に応じて規定される、
請求項１に記載の自己診断システム。
【請求項８】
前記アナログ信号は、時間の経過に応じて単調増加または単調減少し、
前記時定数は、前記Ａ／Ｄコンバータによって生成されるデジタルデータの単位サンプリング時間当たりの変化が１ビット以下になるように規定される、
請求項７に記載の自己診断システム。
【請求項９】
前記処理回路は、前記Ａ／Ｄコンバータによって生成されたデジタルデータが、前記信号生成回路によって生成されるべきアナログ信号に対応するデジタルデータの範囲に含まれるか否かに応じて、前記Ａ／Ｄコンバータによって生成されたデジタルデータを評価する、
請求項１に記載の自己診断システム。
【請求項１０】
前記処理回路は、前記デジタルデータの評価結果に基づいて、前記Ａ／Ｄコンバータを診断する、
請求項１に記載の自己診断システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、自己診断システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、Ａ／Ｄコンバータが正常に動作しているかどうかを診断する技術が提案されている。たとえば特許文献１には、Ａ／Ｄコンバータが校正用電圧を変換したデジタル信号と不揮発性メモリに格納されたデジタル信号とを比較することにより、Ａ／Ｄコンバータを診断する技術が開示されている。特許文献１には、校正用電圧を、デジタル信号の最大値に対応する最大電圧、デジタル信号の最小値に対応する最小電圧、またはそのデジタル信号の中点に対応する中間電圧として、Ａ／Ｄコンバータを診断することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２０８６６７号公報
【０００４】
［概要］
しかしながら、本発明者らは、以下の課題を認識するに至った。特許文献１に記載の技術のように各デジタル信号に対応する校正用電圧を生成するためには、デジタル信号を校正用電圧のアナログ信号に変換するためのＤ／Ａコンバータが必要になる。
【０００５】
本開示はこうした状況に鑑みてなされたものであり、その例示的な目的の一つは、簡便な構成でＡ／Ｄコンバータを診断できる技術を提供することにある。
【０００６】
本開示のある態様の自己診断システムは、時定数を有し、時定数に応じた時間的に変化するアナログ信号を生成する信号生成回路と、アナログ信号に応じたデジタルデータを生成するＡ／Ｄコンバータと、デジタルデータと、時定数に基づき算出される信号生成回路によって生成されるべきアナログ信号とに基づいて、デジタルデータを評価する処理回路と、を備える。
【０００７】
なお、以上の構成要素の任意の組合せ、本開示の表現を方法、装置、システムなどの間で変換したものもまた、本開示の態様として有効である。
【図面の簡単な説明】
【０００８】

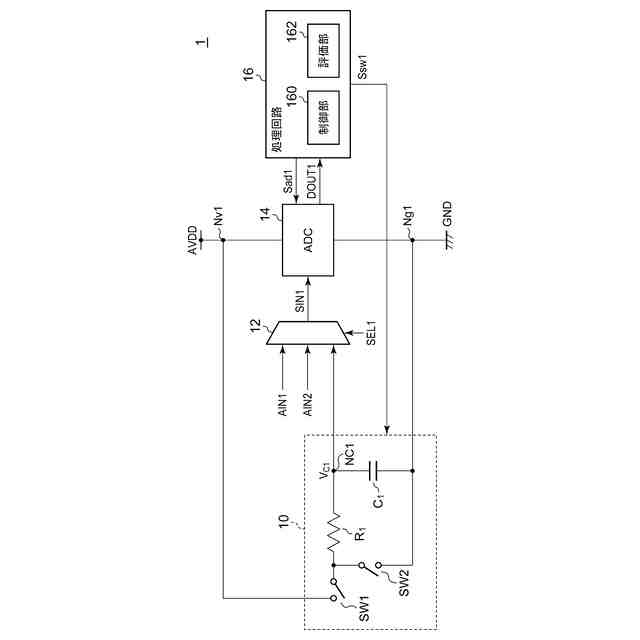

図１は、第１実施形態に係る自己診断システムのブロック図である。

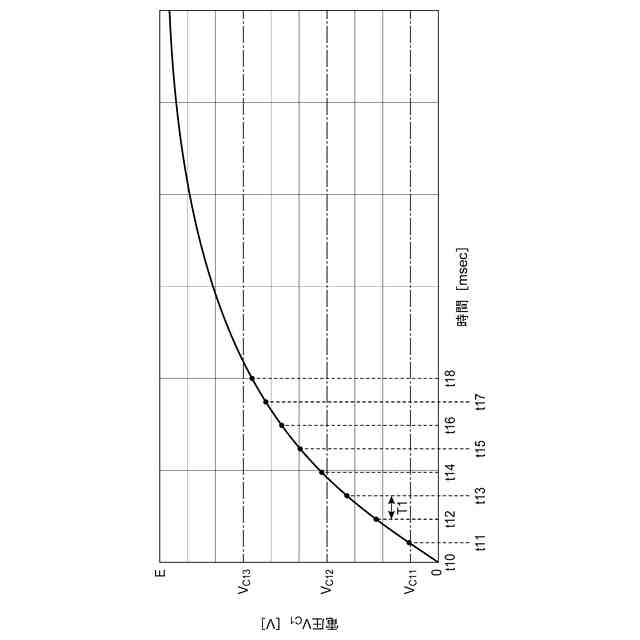

図２は、同実施形態に係る信号生成回路のキャパシタが充電される際の出力ノードの電圧の時間変化を示す図である。

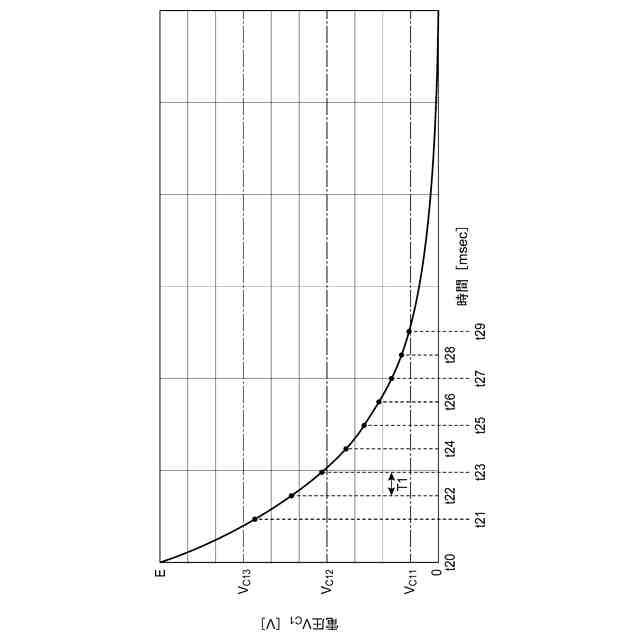

図３は、同実施形態に係る信号生成回路のキャパシタが放電される際の出力ノードの電圧の時間変化を示す図である。
図４は、比較技術に係る自己診断システムのブロック図である。
図５は、比較技術に係るテスト信号の時間変化を示す図である。
図６は、第２実施形態に係る自己診断システムのブロック図である。
図７は、第３実施形態に係る自己診断システムのブロック図である。
【０００９】
［詳細な説明］
（概要）
本開示のいくつかの例示的な実施形態の概要を説明する。この概要は、後述する詳細な説明の前置きとして、実施形態の基本的な理解を目的として、１つまたは複数の実施形態のいくつかの概念を簡略化して説明するものであり、発明あるいは開示の広さを限定するものではない。この概要は、考えられるすべての実施形態の包括的な概要ではなく、すべての実施形態の重要な要素を特定することも、一部またはすべての態様の範囲を線引きすることも意図していない。便宜上、「一実施形態」は、本明細書に開示するひとつの実施形態（実施例や変形例）または複数の実施形態（実施例や変形例）を指すものとして用いる場合がある。
【００１０】
一実施形態に係る自己診断システムは、時定数を有し、時定数に応じた時間的に変化するアナログ信号を生成する信号生成回路と、アナログ信号に応じたデジタルデータを生成するＡ／Ｄコンバータと、デジタルデータと、時定数に基づき算出される信号生成回路によって生成されるべきアナログ信号とに基づいて、デジタルデータを評価する処理回路と、を備える。
（【００１１】以降は省略されています）
