公開番号2025149117
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049572
出願日2024-03-26
発明の名称フィルタ及びマルチプレクサ
出願人太陽誘電株式会社
代理人個人
主分類H03H 9/145 20060101AFI20251001BHJP(基本電子回路)

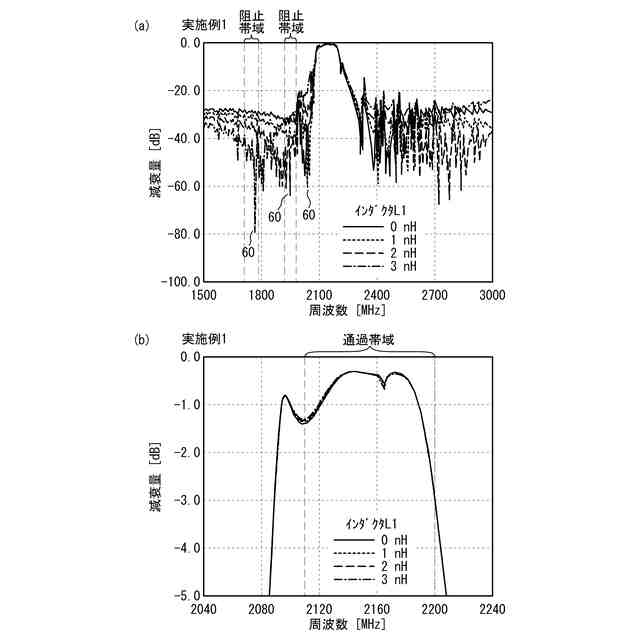

要約【課題】減衰特性を改善することが可能なフィルタを提供する。

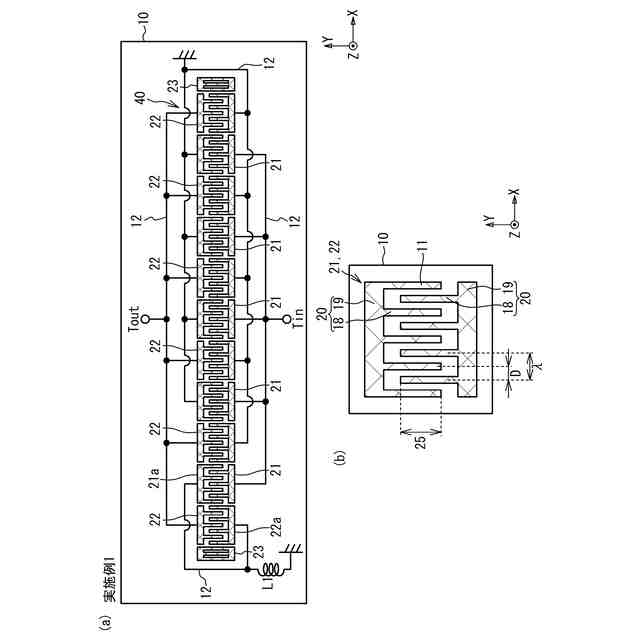

【解決手段】フィルタは、圧電基板10と、圧電基板10上に設けられ、入力端子Tinに接続された複数の入力IDT21と、出力端子Toutに接続され、複数の入力IDT21と交互に並んで配置された複数の出力IDT22と、を含む多重モード型フィルタ40と、一端が複数の入力IDT21のうちの少なくとも1つの入力IDT21aと複数の出力IDT22のうちの少なくとも1つの出力IDT22aとを含んで複数の入力IDT21及び複数の出力IDT22のうち2つ以上かつ半分以下に接続され、他端がグランドに接続されるインダクタL1とを備える。
【選択図】図1
特許請求の範囲【請求項１】
圧電基板と、
前記圧電基板上に設けられ、入力端子に接続された複数の入力ＩＤＴと、出力端子に接続され、前記複数の入力ＩＤＴと交互に並んで配置された複数の出力ＩＤＴと、を含む多重モード型フィルタと、
一端が前記複数の入力ＩＤＴのうちの少なくとも１つの入力ＩＤＴと前記複数の出力ＩＤＴのうちの少なくとも１つの出力ＩＤＴとを含んで前記複数の入力ＩＤＴ及び前記複数の出力ＩＤＴのうち２つ以上かつ半分以下に接続され、他端がグランドに接続されるインダクタと、を備えるフィルタ。
続きを表示（約 750 文字）【請求項２】
前記インダクタの前記一端は、前記複数の入力ＩＤＴ及び前記複数の出力ＩＤＴのうち２つ以上かつ３つ以下のＩＤＴに接続され、残りのＩＤＴには接続されない、請求項１に記載のフィルタ。
【請求項３】
前記インダクタの前記一端は、前記複数の入力ＩＤＴと前記複数の出力ＩＤＴが並んだ方向において、前記複数の入力ＩＤＴ及び前記複数の出力ＩＤＴのうち最も外側に位置するＩＤＴと前記最も外側に位置するＩＤＴの隣に位置するＩＤＴとに接続され、残りのＩＤＴには接続されない、請求項１に記載のフィルタ。
【請求項４】
前記インダクタのインダクタンスは３ｎＨ以下である、請求項２または３に記載のフィルタ。
【請求項５】
前記圧電基板上に設けられ、前記複数の入力ＩＤＴのうち前記少なくとも１つの入力ＩＤＴ以外の入力ＩＤＴをグランドに接続する第１配線と、
前記圧電基板上に設けられ、前記圧電基板上において前記第１配線と分離し、前記複数の出力ＩＤＴのうち前記少なくとも１つの出力ＩＤＴ以外の出力ＩＤＴをグランドに接続する第２配線と、を備える、請求項１または２に記載のフィルタ。
【請求項６】

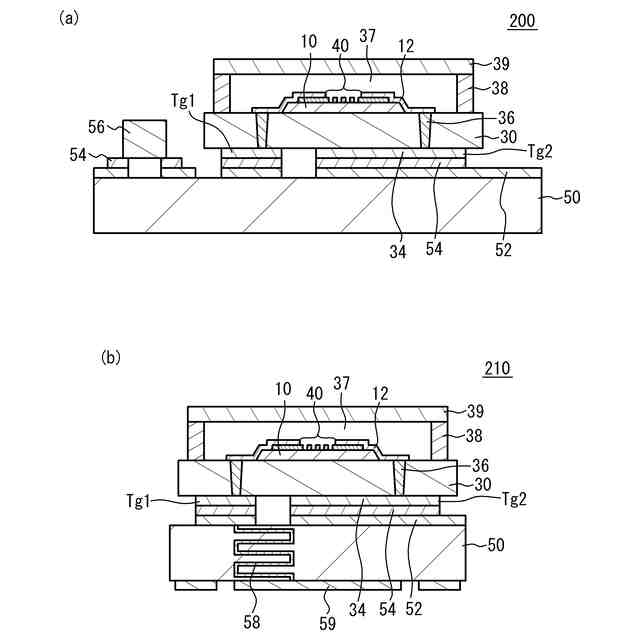

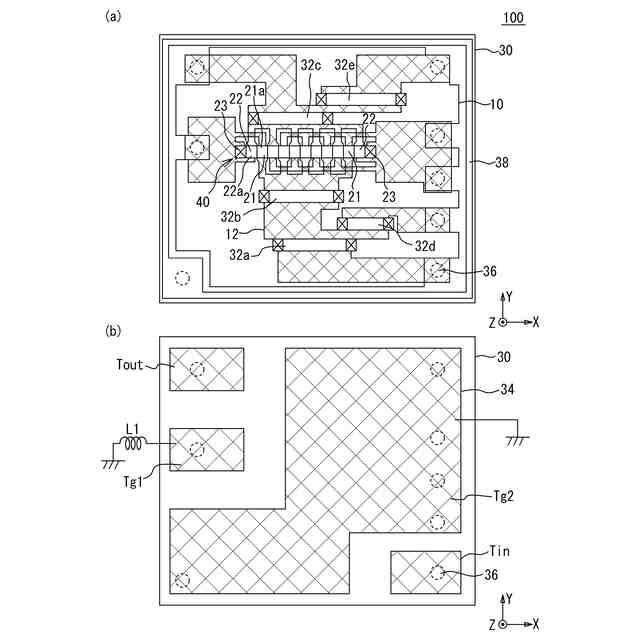

前記多重モード型フィルタが実装された実装基板と、
前記実装基板上に実装され、前記インダクタが形成されたチップと、を備える、請求項１または２に記載のフィルタ。
【請求項７】
前記多重モード型フィルタが実装された実装基板と、
前記実装基板に設けられ、前記インダクタを形成する線路と、を備える、請求項１または２に記載のフィルタ。
【請求項８】
請求項１または２に記載のフィルタを含むマルチプレクサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルタ及びマルチプレクサに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

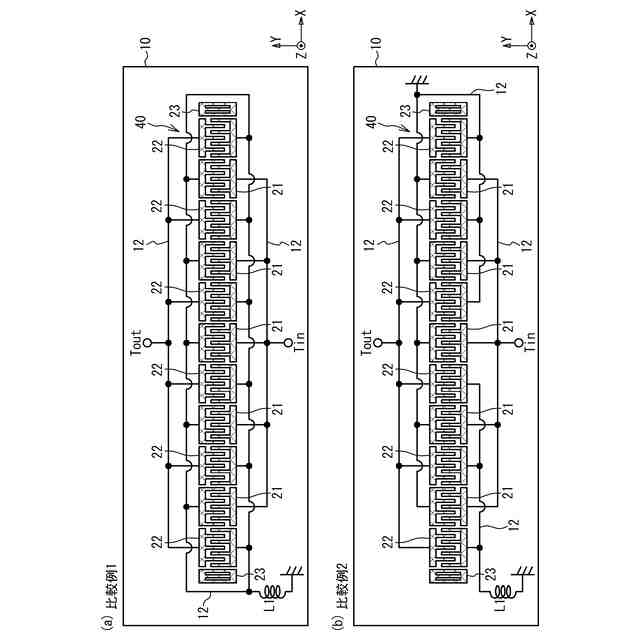

弾性表面波（ＳＡＷ：Surface Acoustic Wave）の伝搬方向に複数のＩＤＴ（Interdigital Transducer）を配置した多重モード型フィルタが知られている。多重モード型フィルタとして縦結合二重モードＳＡＷフィルタ（ＤＭＳ：Dual Mode SAW）が知られている（例えば特許文献１から４）。例えば、多重モード型フィルタの複数のＩＤＴとグランドとの間にインダクタを接続することで、通過帯域の高周波側の減衰極の周波数が変化することが知られている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１１８５８４号公報
国際公開第２０１９／１３１５３３号
特開２０１０－１０９６９４号公報
特開２００７－１８１１９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

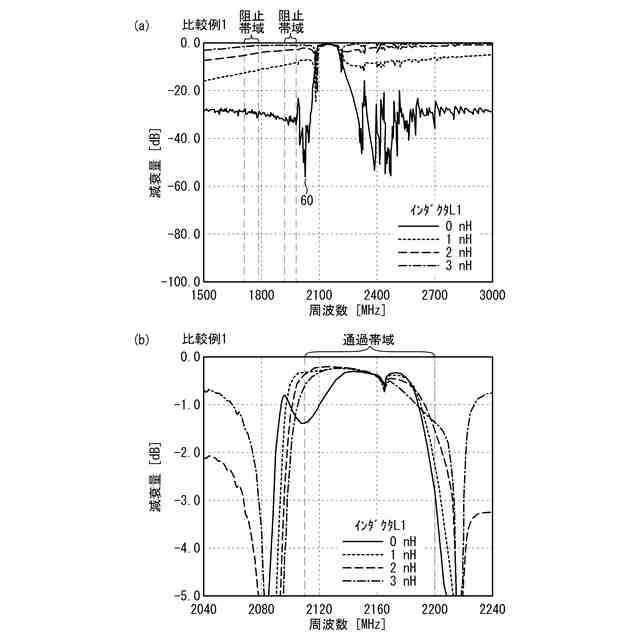

特許文献１に記載のように複数のＩＤＴとグランドとの間にインダクタを接続する場合、通過帯域の高周波側のみならず低周波側の減衰極の周波数も変化する。しかしながら、インダクタンスの変化に対する減衰極の周波数の変化量が大きく、減衰極の周波数の調整が難しい。このため、通過帯域の低周波側の減衰特性を所望の特性にできない場合がある。
【０００５】
本発明は、上記課題に鑑みなされたものであり、減衰特性を改善することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、圧電基板と、前記圧電基板上に設けられ、入力端子に接続された複数の入力ＩＤＴと、出力端子に接続され、前記複数の入力ＩＤＴと交互に並んで配置された複数の出力ＩＤＴと、を含む多重モード型フィルタと、一端が前記複数の入力ＩＤＴのうちの少なくとも１つの入力ＩＤＴと前記複数の出力ＩＤＴのうちの少なくとも１つの出力ＩＤＴとを含んで前記複数の入力ＩＤＴ及び前記複数の出力ＩＤＴのうち２つ以上かつ半分以下に接続され、他端がグランドに接続されるインダクタと、を備えるフィルタである。
【０００７】
上記構成において、前記インダクタの前記一端は、前記複数の入力ＩＤＴ及び前記複数の出力ＩＤＴのうち２つ以上かつ３つ以下のＩＤＴに接続され、残りのＩＤＴには接続されない構成とすることができる。
【０００８】
上記構成において、前記インダクタの前記一端は、前記複数の入力ＩＤＴと前記複数の出力ＩＤＴが並んだ方向において、前記複数の入力ＩＤＴ及び前記複数の出力ＩＤＴのうち最も外側に位置するＩＤＴと前記最も外側に位置するＩＤＴの隣に位置するＩＤＴとに接続され、残りのＩＤＴには接続されない構成とすることができる。
【０００９】

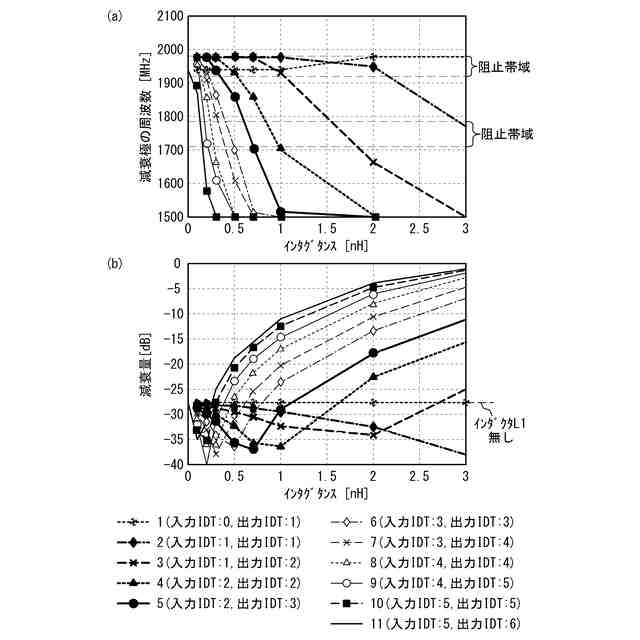

上記構成において、前記インダクタのインダクタンスは３ｎＨ以下である構成とすることができる。
【００１０】
上記構成において、前記圧電基板上に設けられ、前記複数の入力ＩＤＴのうち前記少なくとも１つの入力ＩＤＴ以外の入力ＩＤＴをグランドに接続する第１配線と、前記圧電基板上に設けられ、前記圧電基板上において前記第１配線と分離し、前記複数の出力ＩＤＴのうち前記少なくとも１つの出力ＩＤＴ以外の出力ＩＤＴをグランドに接続する第２配線と、を備える構成とすることができる。
（【００１１】以降は省略されています）
