公開番号2025153779
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056411
出願日2024-03-29
発明の名称コイル部品及びコイル部品の製造方法
出願人太陽誘電株式会社
代理人個人
主分類H01F 17/04 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】実効透磁率を低下させることなく導体パターン間の絶縁性を向上させる。
【解決手段】一実施形態における磁性基体は、磁性基体と、磁性基体内にコイル軸の周りに延びるように設けられているコイル導体と、コイル導体の一端と電気的に接続される第1外部電極と、コイル導体の他端と電気的に接続される第2外部電極と、を備える。コイル導体は、第1導体パターンと、このコイル導体とコイル軸に沿う第1方向において対向する第2導体パターンと、を有する。磁性基体は、複数の金属磁性粒子を含む第1領域と、Fe、Ni、及びZnを含有する複合酸化物粒子を含む第2領域と、を含む。第2領域は、第1導体パターンと第2導体パターンとの間に介在するように配置されている。第2領域は、磁性を呈し、絶縁性である。

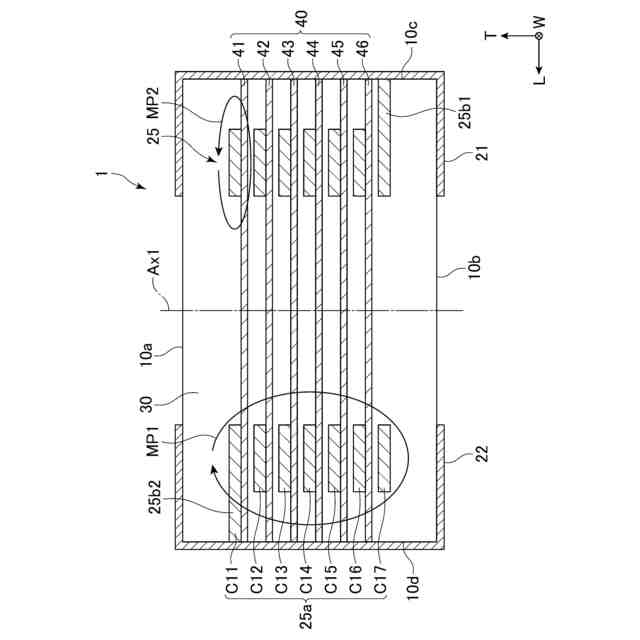

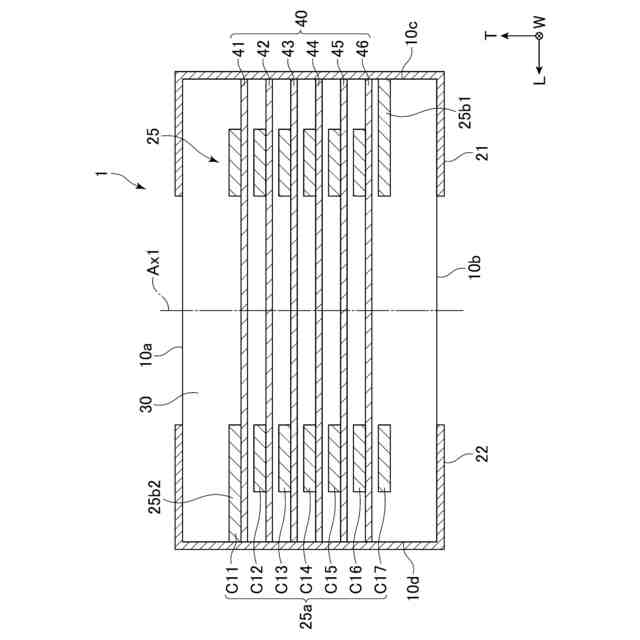

【選択図】図4

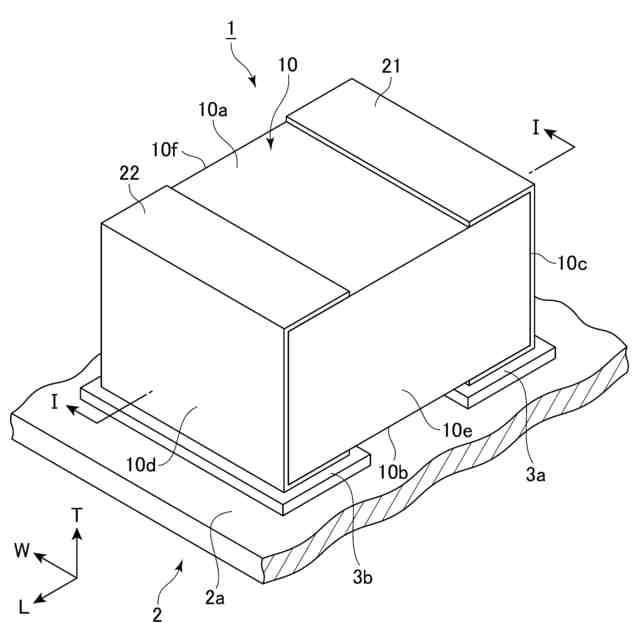

特許請求の範囲【請求項１】
磁性基体と、
前記磁性基体内にコイル軸の周りに延びるように設けられているコイル導体と、
前記コイル導体の一端と電気的に接続される第１外部電極と、
前記コイル導体の他端と電気的に接続される第２外部電極と、
を備え

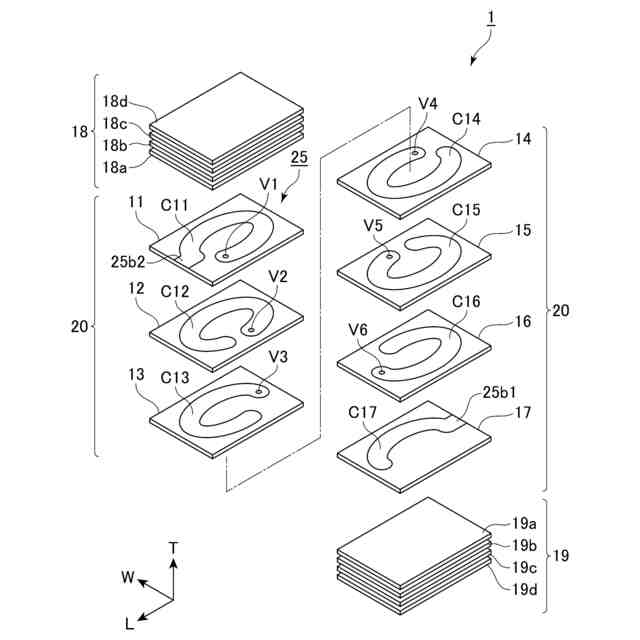

前記コイル導体は、第１導体パターンと、前記コイル軸に沿う第１方向において前記第１導体パターンと対向する第２導体パターンと、を有し、
前記磁性基体は、複数の金属磁性粒子を含む第１領域と、Ｆｅ、Ｎｉ、及びＺｎを含有する複合酸化物粒子を含み、前記第１導体パターンと前記第２導体パターンとの間に介在するように配置されている、磁性を呈する絶縁性の第２領域と、を含む、
コイル部品。
続きを表示（約 800 文字）【請求項２】
前記第２領域の体積抵抗率を示す第２抵抗率は、前記第１領域の体積抵抗率を示す第１抵抗率よりも大きい、
請求項１に記載のコイル部品。
【請求項３】
前記第２領域の透磁率を示す第２透磁率は、前記第１領域の透磁率を示す第１透磁率よりも大きい、
請求項１に記載のコイル部品。
【請求項４】
前記第２領域の前記第１方向における寸法は、３μｍ以下である、
請求項１または２に記載のコイル部品。
【請求項５】
前記第１導体パターンの下面が前記第２導体パターンの上面と対向しており、
前記第２領域は、前記第１導体パターンの下面の全体を覆っている、
請求項１または２に記載のコイル部品。
【請求項６】
前記第２領域の端部は、前記磁性基体から露出している、
請求項１または２に記載のコイル部品。
【請求項７】
前記第２領域は、少なくとも前記第１導体パターンと接している、
請求項１または２に記載のコイル部品。
【請求項８】
前記第２領域は、前記第１導体パターン及び前記第２導体パターンのいずれとも接している、
請求項７に記載のコイル部品。
【請求項９】
前記コイル軸の方向から見たときに、前記第２領域の面積は、前記第１導体パターンの面積及び前記第２導体パターンの面積のいずれよりも大きい、
請求項１または２に記載のコイル部品。
【請求項１０】
前記金属磁性粒子は、Ｃｒを含有しており、
前記磁性基体は、前記第１領域と前記第２領域の界面において、ＺｎＣｒ
2
Ｏ
4
を含有する、
請求項１または２に記載のコイル部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書における開示は、主に、コイル部品及びコイル部品の製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
コイル部品は、磁性基体と、磁性基体に設けられたコイル導体と、コイル導体の一端に取り付けられた第１外部電極と、コイル導体の他端に取り付けられた第２外部電極と、を備える。あるタイプの磁性基体は、互いに結合した複数の金属磁性粒子を含有する。金属磁性粒子から構成される磁性基体は、フェライト材料から構成される磁性基体よりも磁気飽和が起こりにくい。このため、金属磁性粒子から構成される磁性基体を備えるコイル部品は、大電流が流れる回路（例えば、電源回路やＤＣ／ＤＣコンバータ回路）での使用に適している。
【０００３】
金属磁性粒子から構成される磁性基体を備える従来のコイル部品が特開２０１６－０５１７５２号公報（特許文献１）に記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－０５１７５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１においても指摘されているように、金属磁性粒子から構成される磁性基体を用いたコイル部品においてコイル導体を構成する導体パターン間の間隔が小さくなると、導体パターン間で絶縁破壊が起きやすくなる。特許文献１においては、隣接する導体パターン間にガラスとアルミナとの混合物で形成された高絶縁性の非磁性体部が設けることで、絶縁破壊を抑制している。
【０００６】
磁性基体の一部に非磁性の領域が存在すると、当該磁性基体を備えるコイル部品の実効透磁率が低下してしまう。コイル部品においては、磁性基体の絶縁性が高いだけでなく、実効透磁率が高いことが望まれる。
【０００７】
本明細書において開示される発明の目的は、上述した問題の少なくとも一部を解決又は緩和することである。本発明のより具体的な目的の一つは、金属磁性粒子から構成される磁性基体を備えるコイル部品において、実効透磁率を低下させることなく導体パターン間の絶縁性を向上させることである。
【０００８】
本発明の前記以外の目的は、明細書全体の記載を通じて明らかにされる。特許請求の範囲に記載される発明は、「発明を解決しようとする課題」から把握される課題以外の課題を解決するものであってもよい。本明細書において開示される様々な発明は、「本発明」と総称されることがある。
【課題を解決するための手段】
【０００９】
一実施形態における磁性基体は、磁性基体と、磁性基体内にコイル軸の周りに延びるように設けられているコイル導体と、コイル導体の一端と電気的に接続される第１外部電極と、コイル導体の他端と電気的に接続される第２外部電極と、を備える。コイル導体は、第１導体パターンと、このコイル導体とコイル軸に沿う第１方向において対向する第２導体パターンと、を有する。磁性基体は、複数の金属磁性粒子を含む第１領域と、Ｆｅ、Ｎｉ、及びＺｎを含有する複合酸化物粒子を含む第２領域と、を含む。第２領域は、第１導体パターンと第２導体パターンとの間に介在するように配置されている。第２領域は、磁性を呈し、絶縁性である。
【発明の効果】
【００１０】
本明細書により開示される発明の実施形態によれば、金属磁性粒子から構成される磁性基体を備えるコイル部品において、実効透磁率を低下させることなく導体パターン間の絶縁性を向上させることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
