公開番号2025153850
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056514
出願日2024-03-29
発明の名称コイル部品、コイル部品の製造方法
出願人太陽誘電株式会社
代理人個人,個人
主分類H01F 27/255 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】繰り返し熱サイクルが加えられた場合でも、基体が破損することを防止できる、コイル部品を提供する。
【解決手段】金属磁性粒子および結合材を含有する基体と、
前記基体中に配置されたコイル導体と、を有し、
前記基体は、第1基体と、第2基体と、を有しており、
前記第1基体は、前記コイル導体と向かい合う第1面を有し、
前記第1面は、連続した平坦面である第1領域と、前記第1領域以外の第2領域と、を有し、
前記第2基体は、少なくとも前記第1基体の前記第2領域で前記第1基体と接続されており、
前記第1基体は、前記第2領域に凹部を有する、コイル部品。
【選択図】図2
特許請求の範囲【請求項１】
金属磁性粒子および結合材を含有する基体と、
前記基体中に配置されたコイル導体と、を有し、
前記基体は、第１基体と、第２基体と、を有しており、
前記第１基体は、前記コイル導体と向かい合う第１面を有し、
前記第１面は、連続した平坦面である第１領域と、前記第１領域以外の第２領域と、を有し、
前記第２基体は、少なくとも前記第１基体の前記第２領域で前記第１基体と接続されており、
前記第１基体は、前記第２領域に凹部を有する、コイル部品。
続きを表示（約 1,100 文字）【請求項２】
前記第１領域の位置を基準とした前記凹部の深さが、前記第１基体が有する前記金属磁性粒子である、第１金属磁性粒子、および前記第２基体が有する前記金属磁性粒子である、第２金属磁性粒子から選択された１種類以上の粒子の長軸径よりも長い、請求項１に記載のコイル部品。
【請求項３】
金属磁性粒子および結合材を含有する基体と、
前記基体中に配置されたコイル導体と、を有し、
前記基体は、第１基体と、第２基体と、を有しており、
前記第１基体は、前記コイル導体と向かい合う第１面を有し、
前記第１面は、連続した平坦面である第１領域と、前記第１領域以外の第２領域と、を有し、
前記第２基体は、少なくとも前記第１基体の前記第２領域で前記第１基体と接続されており、
前記第１基体の前記第２領域と、前記第２基体の前記第２領域と向かい合う面との間に遷移領域を有する、コイル部品。
【請求項４】
前記コイル導体の中心軸を通る断面において、
前記第１領域の長さが、前記断面における前記第１面に沿った前記基体の長さの８０％以下である、請求項１から請求項３のいずれか１項に記載のコイル部品。
【請求項５】
連続した平坦面である第１領域と、前記第１領域以外の第２領域と、を備えた第１面を有する第１基体を形成する第１基体形成工程と、
前記第１基体の前記第１面の前記第１領域上にコイル導体を設置するコイル導体設置工程と、
前記第１基体の前記第１面、および前記コイル導体を覆うように第２基体を形成する第２基体形成工程と、を有し、
前記第１基体および前記第２基体は、金属磁性粒子および結合材を含有し、
前記第１基体は、前記第２領域に凹部を有し、前記第２基体形成工程では、前記凹部内にも前記第２基体が充填されるように前記第２基体を形成する、コイル部品の製造方法。
【請求項６】
連続した平坦面である第１領域と、前記第１領域以外の第２領域と、を備えた第１面を有する第１基体を形成する第１基体形成工程と、
前記第１基体の前記第１面の前記第１領域上にコイル導体を設置するコイル導体設置工程と、
前記第１基体の前記第１面、および前記コイル導体を覆うように第２基体を形成する第２基体形成工程と、を有し、
前記第１基体および前記第２基体は、金属磁性粒子および結合材を含有し、
前記第２基体形成工程では、前記第１基体の前記第２領域と、前記第２基体の前記第２領域と向かい合う面との間に遷移領域が形成されるように、前記第２基体を形成する、コイル部品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コイル部品、コイル部品の製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
コイル部品は、様々な電子機器類に搭載されている。近年では、電子機器類について、小型化、高性能化が求められるようになっており、電子機器類に搭載されるコイル部品についても小型化、高性能化が求められている。
【０００３】
電子機器類に搭載されるコイル部品として、コイル導体と、コイル導体を囲むように配置された基体と、を有し、基体としてメタルコンポジット型の基体を用いたコイル部品が従来から用いられている。例えば特許文献１には、コイルと、磁性コア材とを備えるコイル部品であって、磁性コア材の少なくとも一部が金属磁性複合材料の熱硬化体により構成されているコイル部品が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－２０２３２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
コイル部品が、コイル導体と、コイル導体を囲むように配置された基体とを有し、基体がメタルコンポジット型の基体の場合、コイル部品内でのコイル導体の位置精度を高めるためには、基体を複数段階に分けて製造することになる。このため、基体は複数の部材から構成され、複数の部材からなる基体は、製造過程で接合されることになる。
【０００６】
一方、コイル部品を電子機器類に実装する際等、コイル部品に繰り返し熱サイクルが加えられる場合がある。このように、コイル部品に繰り返し熱サイクルが加えられると、コイル導体と、基体との熱膨張特性等の違いにより、コイル導体と、基体との間に隙間が生じる場合があった。そして、基体がメタルコンポジット型の基体の場合、上述のように基体が接合された複数の部材からなるため、接合部分での強度が弱く、上記隙間の程度によっては基体が破損する場合もあった。
【０００７】
本開示は、繰り返し熱サイクルが加えられた場合でも、基体が破損することを防止できる、コイル部品を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示のコイル部品は、金属磁性粒子および結合材を含有する基体と、
前記基体中に配置されたコイル導体と、を有し、
前記基体は、第１基体と、第２基体と、を有しており、
前記第１基体は、前記コイル導体と向かい合う第１面を有し、
前記第１面は、連続した平坦面である第１領域と、前記第１領域以外の第２領域と、を有し、
前記第２基体は、少なくとも前記第１基体の前記第２領域で前記第１基体と接続されており、
前記第１基体は、前記第２領域に凹部を有する。
【発明の効果】
【０００９】
本開示によれば、繰り返し熱サイクルが加えられた場合でも、基体が破損することを防止できる、コイル部品を提供することができる。
【図面の簡単な説明】
【００１０】

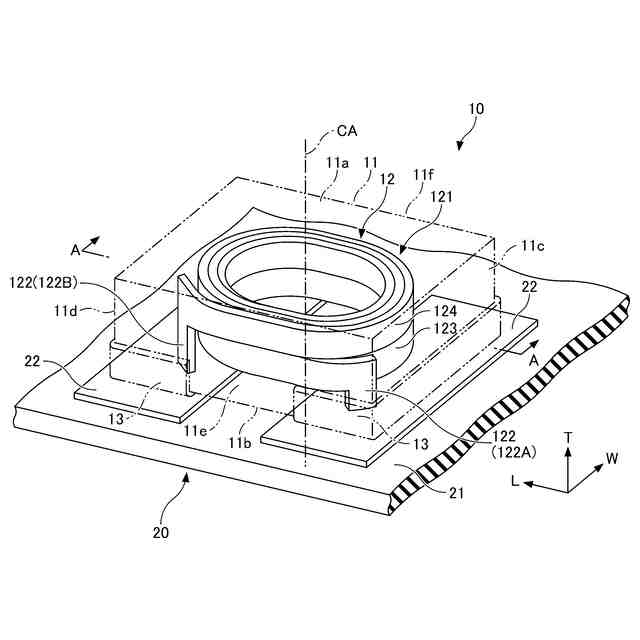

図１は、本開示の一態様に係るコイル部品の斜視図である。

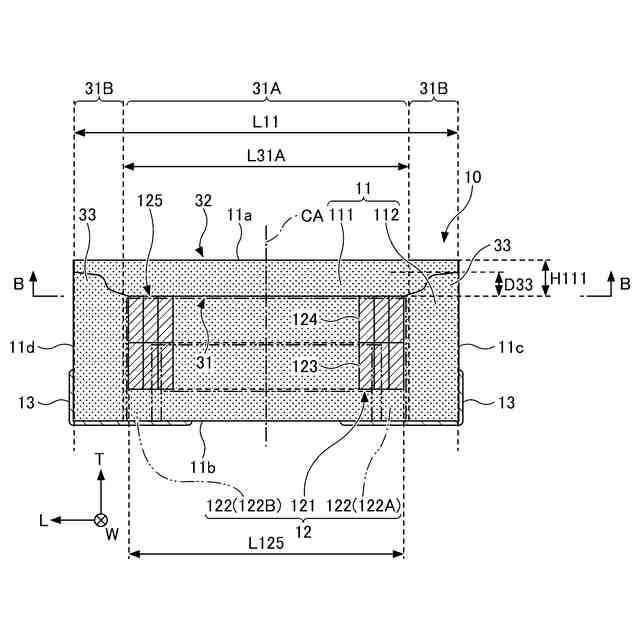

図２は、図１のＡ－Ａ線での断面図の一構成例である。

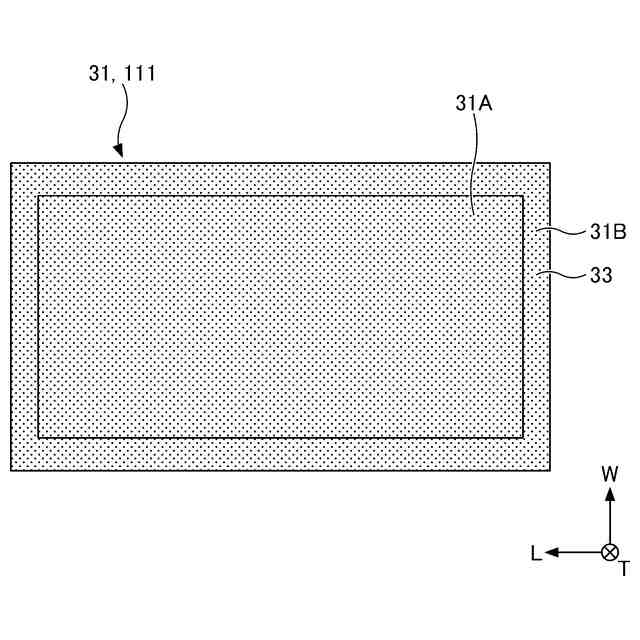

図３は、図２のＢ－Ｂ線での断面図である。
図４は、図１のＡ－Ａ線での断面図の他の構成例である。
図５は、本開示の一態様に係るコイル部品の製造方法のフロー図である。
図６は、本開示の一態様に係るコイル部品の製造方法の第１基体形成工程の説明図である。
図７は、本開示の一態様に係るコイル部品の製造方法のコイル導体設置工程、第２基体形成工程、研磨工程の説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
