公開番号2025147426
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047674
出願日2024-03-25
発明の名称積層セラミックコンデンサ及び回路基板
出願人太陽誘電株式会社
代理人弁理士法人片山特許事務所
主分類H01G 4/30 20060101AFI20250930BHJP(基本的電気素子)
要約【課題】取扱いの際に発生する静電気の量が抑制された薄型の積層セラミックコンデンサ及び該コンデンサを搭載する回路基板を提供する。

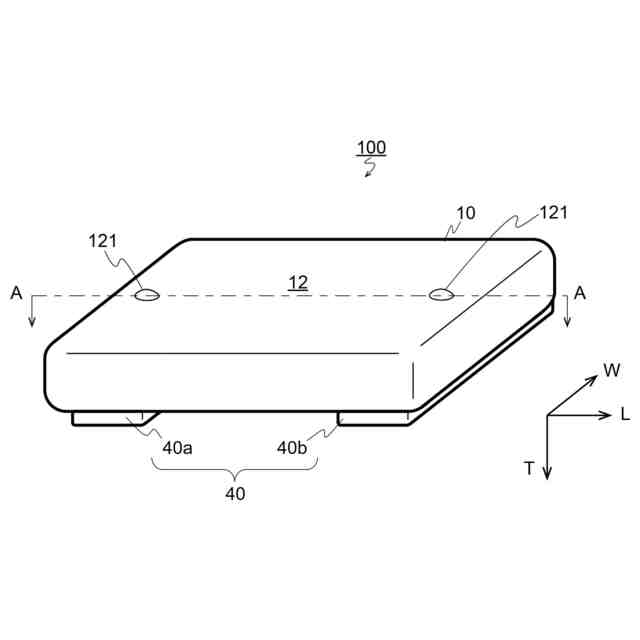

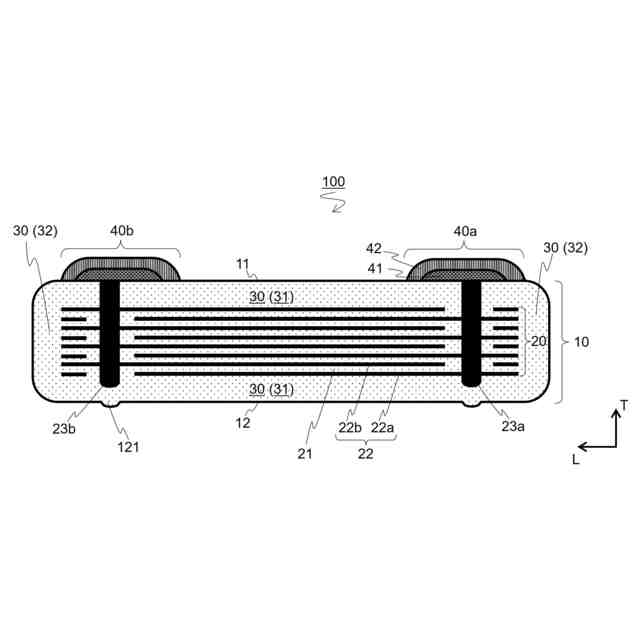

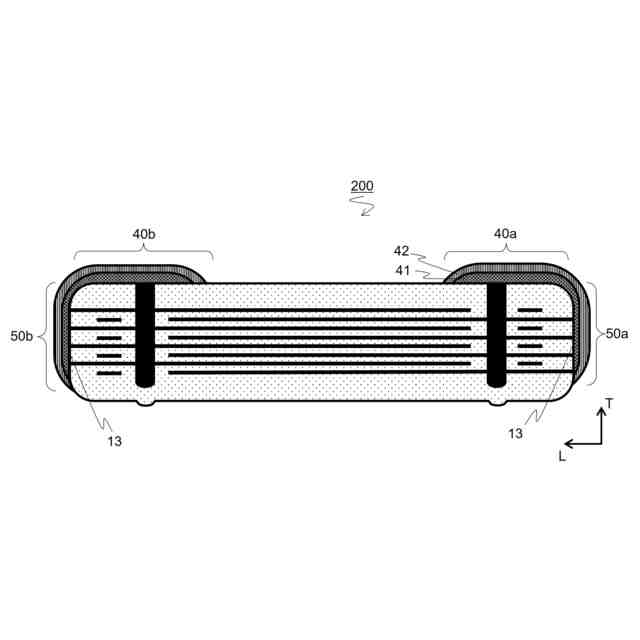

【解決手段】積層セラミックコンデンサ100は、セラミック層21と内部電極22とが交互に積層された積層体20、保護部30、積層方向にセラミック層を貫通して配置され、内部電極に電気的に接続されると共に、一方の端部が保護部の表面に達する反面、他方の端部は保護部で覆われた複数のビア導体23a、23bを有する直方体状の素体10並びに素体の表面を形成する各面のうち、回路基板実装時に該回路基板に対向する実装面11に配置され、ビア導体に電気的に接続された複数の端子電極40a、40bを備え、素体の表面を形成する各面のうち、実装面に対向する面である対向面12には、電極が配置されておらず、かつ、ビア導体の端部のうち保護部で覆われた側を積層体の積層方向に投影した位置に凸部121を有する。
【選択図】図2
特許請求の範囲【請求項１】
セラミックで形成されたセラミック層と金属を主成分とする内部電極とが交互に積層された積層体、
前記積層体の表面を覆う保護部、及び
前記積層体の積層方向に前記セラミック層を貫通して配置され、前記内部電極に電気的に接続されると共に、一方の端部が前記保護部の表面にまで達する反面、他方の端部は前記保護部で覆われた、複数のビア導体
を有する直方体状の素体、並びに
前記素体の表面を形成する各面のうち、回路基板実装時に該回路基板に対向する面である実装面に少なくとも配置され、前記ビア導体に電気的に接続された複数の端子電極
を備え、
前記素体の表面を形成する各面のうち、前記実装面に対向する面である対向面は、
電極が配置されておらず、かつ
前記ビア導体の端部のうち前記保護部で覆われた側を前記積層体の積層方向に投影した位置に凸部を有する
積層セラミックコンデンサ。
続きを表示（約 460 文字）【請求項２】

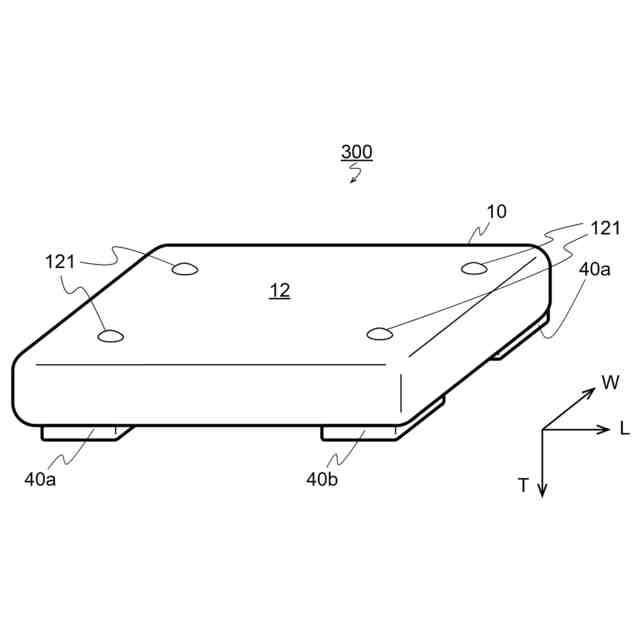

前記凸部が３箇所以上に存在する、請求項１に記載の積層セラミックコンデンサ。
【請求項３】
前記凸部は、前記対向面に垂直な方向から見たときに、円又は楕円形状を有する、請求項１に記載の積層セラミックコンデンサ。
【請求項４】
前記ビア導体は、積層体の積層方向に平行な断面における前記対向面側の端部が、積層方向に突出する凸部を有する、請求項１に記載の積層セラミックコンデンサ。
【請求項５】

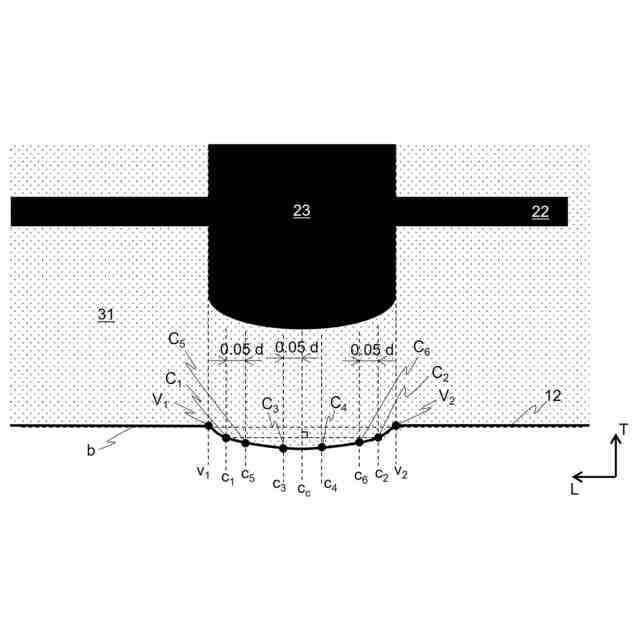

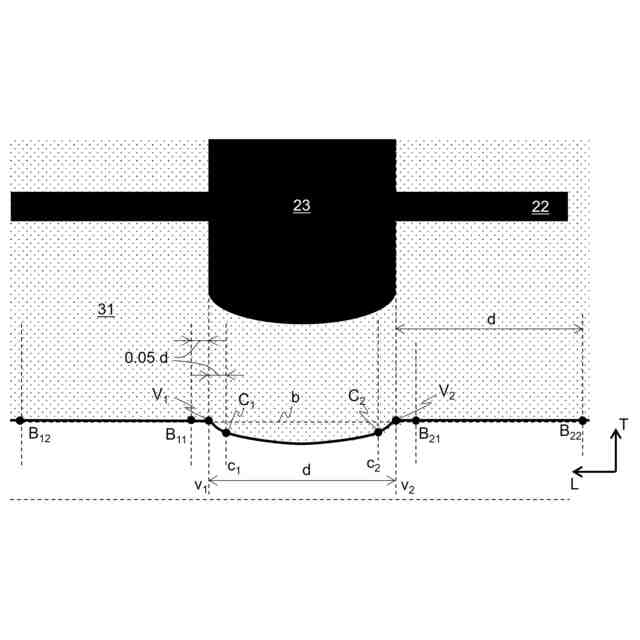

前記対向面が有する前記凸部は、中心部の突出高さが周縁部よりも大きい、請求項１に記載の積層セラミックコンデンサ。
【請求項６】
前記中心部の突出高さが０．１μｍ以上１０μｍ以下である、請求項５に記載の積層セラミックコンデンサ。
【請求項７】
積層方向の寸法が１００μｍ以下である、請求項１に記載の積層セラミックコンデンサ。
【請求項８】
請求項１から７のいずれか１項に記載の積層セラミックコンデンサが搭載された回路基板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層セラミックコンデンサ及び回路基板に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
携帯電話を代表とする高周波通信システムでは、多種多様なセラミック電子部品が使用されている。こうしたセラミック電子部品には、小型化・薄型化が求められており、積層セラミックコンデンサにおいても、小型化・薄型化が検討されている。
【０００３】
特許文献１には、薄型で破損しにくい積層セラミックコンデンサとして、内部電極層同士、及び内部電極層と端子電極とを電気的に接続するヴィアホール電極を、内部に空隙が形成されたものとした積層セラミックコンデンサが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－７２２６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された積層セラミックコンデンサは、対向する上面及び下面のうち、上面にのみ端子電極が形成されている。こうした構造の積層セラミックコンデンサでは、端子電極を形成していない下面は、外部電極による凸部が存在しないため、全面にわたって平坦な形状となっている。このため、製造工程において個片化されたコンデンサチップを取り扱う際に、下面が製造装置及び治具、並びに他のコンデンサチップ等と接触すると、接触面積が大きくなることに起因して、静電気の帯電量が増加する。これにより、貼りつきによる搬送不良が発生しやすくなり、製造時の歩留まりが低下することが問題であった。また、下面が平坦な形状を有することに起因する帯電量の増加は、コンデンサが収容されたキャリアテープからカバーテープを剥離した際にも発生する。帯電量の増加により、剥離したカバーテープにコンデンサチップが貼り付き、実装時の歩留まりが低下することも問題であった。
【０００６】
本発明は、上記問題を解決するためになされたものであり、取扱いの際に発生する静電気の量が抑制された薄型の積層セラミックコンデンサ、及び該積層セラミックコンデンサが搭載された回路基板を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者は、前述の問題を解決するために種々の検討を行なったところ、内部電極同士がビア導体を介して電気的に接続された積層セラミックコンデンサにおいて、下面、すなわち端子電極が形成されていない面を、ビア導体に対応する位置に凸部を有するものとすることで、上記目的が達成できることを見出し、本発明を完成するに至った。
【０００８】
すなわち、前記課題を解決するための本発明の第１の側面は、セラミックで形成されたセラミック層と金属を主成分とする内部電極とが交互に積層された積層体、前記積層体の表面を覆う保護部、及び前記積層体の積層方向に前記セラミック層を貫通して配置され、前記内部電極に電気的に接続されると共に、一方の端部が前記保護部の表面にまで達する反面、他方の端部は前記保護部で覆われた、複数のビア導体を有する直方体状の素体、並びに前記素体の表面を形成する各面のうち、回路基板実装時に該回路基板に対向する面である実装面に少なくとも配置され、前記ビア導体に電気的に接続された複数の端子電極を備え、前記素体の表面を形成する各面のうち、前記実装面に対向する面である対向面は、電極が配置されておらず、かつ前記ビア導体の端部のうち前記保護部で覆われた側を前記積層体の積層方向に投影した位置に凸部を有する積層セラミックコンデンサである。
【０００９】
また、前記課題を解決するための本発明の第２の側面は、前記第１の側面に係る積層セラミックコンデンサが搭載された回路基板である。
【発明の効果】
【００１０】
本発明によれば、取扱いの際に発生する静電気の量が抑制された薄型の積層セラミックコンデンサ、及び該積層セラミックコンデンサが搭載された回路基板を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
