公開番号2025161236
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064255
出願日2024-04-11
発明の名称表示装置
出願人太陽誘電株式会社
代理人個人,個人
主分類G06F 3/041 20060101AFI20251017BHJP(計算;計数)
要約【課題】視認性の低下を抑制しながら接触音を低減することができる表示装置を提供する。
【解決手段】表示装置は、第1主面と前記第1主面とは反対側の第2主面とを有する基部と、前記第2主面に設けられた複数の凸部とを有するパネルと、前記第1主面上に配置され、振動を発生する圧電アクチュエータと、前記第1主面に対向する表示部と、を有し、平面視での前記凸部の直径は0.05mm以上3mm以下であり、前記凸部の高さは、5μm以上50μm以下であり、前記凸部のピッチは、0.5mm以上5mm以下であり、前記凸部の直径の前記凸部の高さに対する比は、5以上200以下である。
【選択図】図7
特許請求の範囲【請求項１】
第１主面と前記第１主面とは反対側の第２主面とを有する基部と、前記第２主面に設けられた複数の凸部とを有するパネルと、
前記第１主面上に配置され、振動を発生する圧電アクチュエータと、
前記第１主面に対向する表示部と、
を有し、
平面視での前記凸部の直径は０．０５ｍｍ以上３ｍｍ以下であり、
前記凸部の高さは、５μｍ以上５０μｍ以下であり、
前記凸部のピッチは、０．５ｍｍ以上５ｍｍ以下であり、
前記凸部の直径の前記凸部の高さに対する比は、５以上２００以下である、表示装置。
続きを表示（約 360 文字）【請求項２】
前記基部は、前記第１主面を有するガラス材を有し、
前記凸部は、樹脂材を有する、請求項１に記載の表示装置。
【請求項３】
前記パネルは、
前記第１主面と、前記第１主面とは反対側の第３主面とを有するガラス材と、
前記第３主面に設けられた樹脂フィルムと、
を有し、
前記樹脂フィルムは、
前記第２主面を有する第１部と、
前記第２主面に設けられた複数の第２部と、
を有し、
前記ガラス材及び前記第１部から前記基部が構成され、
前記第２部から前記凸部が構成される、請求項１に記載の表示装置。
【請求項４】
前記パネルは、前記基部及び前記凸部を備えた樹脂材を有する、請求項１に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
スマートフォンやカーナビゲーション等には、タッチパネルが操作されると振動を生じ、入力を受け付けたことを通知するフォースフィードバック機能を備えるものがある。近年では、通知のための振動だけでなく、振動に様々なバリエーションをもたせることで表示物の感触を表現したり、操作位置を把握したりできるような触覚技術も検討、開発されてきている。
【０００３】
このような触覚技術は、触覚用パネルに接合された圧電アクチュエータを超音波帯域の周波数で振動させることにより実現可能である。超音波帯域の振動により触覚用パネルに定在波が形成され、触覚用パネルを指等で触れると触感を感知することができ、圧電アクチュエータに供給する信号パターンを変えることで、様々なバリエーションの触感を表現することができる。
【０００４】
ここで、振動する触覚用パネルの表面を指等で触れると、接触音が発生する場合がある。これに対し、特許文献１では、触覚用パネルの表面粗さを大きくすることにより、接触音を低減する表示装置が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－０１６１１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、従来の触覚用パネルの表面粗さを大きくした表示装置においては、触覚用パネルを透過する光が触覚用パネルの表面で乱反射し、視認性が低下してしまう。
【０００７】
本開示は、視認性の低下を抑制しながら接触音を低減することができる表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示の一態様によれば、表示装置は、第１主面と前記第１主面とは反対側の第２主面とを有する基部と、前記第２主面に設けられた複数の凸部とを有するパネルと、前記第１主面上に配置され、振動を発生する圧電アクチュエータと、前記第１主面に対向する表示部と、を有し、平面視での前記凸部の直径は０．０５ｍｍ以上３ｍｍ以下であり、前記凸部の高さは、５μｍ以上５０μｍ以下であり、前記凸部のピッチは、０．５ｍｍ以上５ｍｍ以下であり、前記凸部の直径の前記凸部の高さに対する比は、５以上２００以下である。
【発明の効果】
【０００９】
本開示によれば、視認性の低下を抑制しながら接触音を低減することができる。
【図面の簡単な説明】
【００１０】

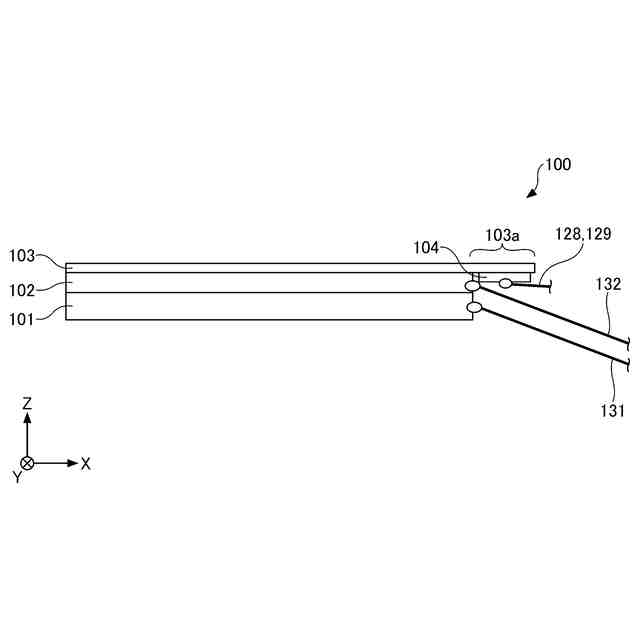

第１実施形態に係る表示装置を示す側面図である。

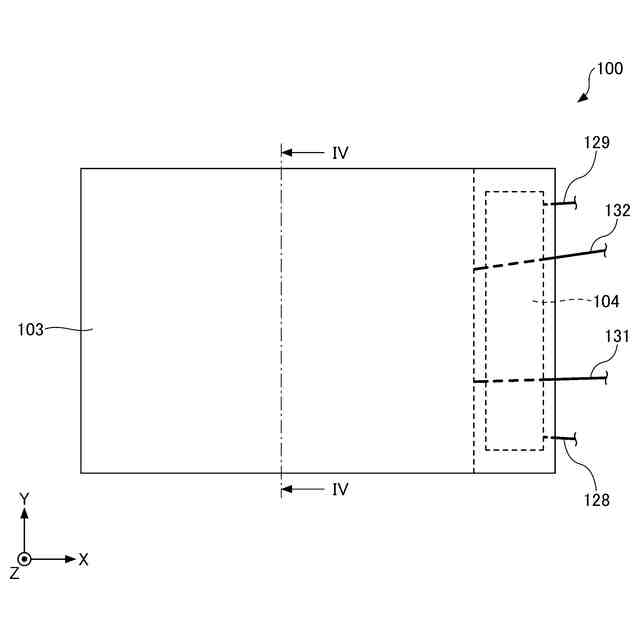

第１実施形態に係る表示装置を示す上面図である。
第１実施形態に係る表示装置を示す下面図である。

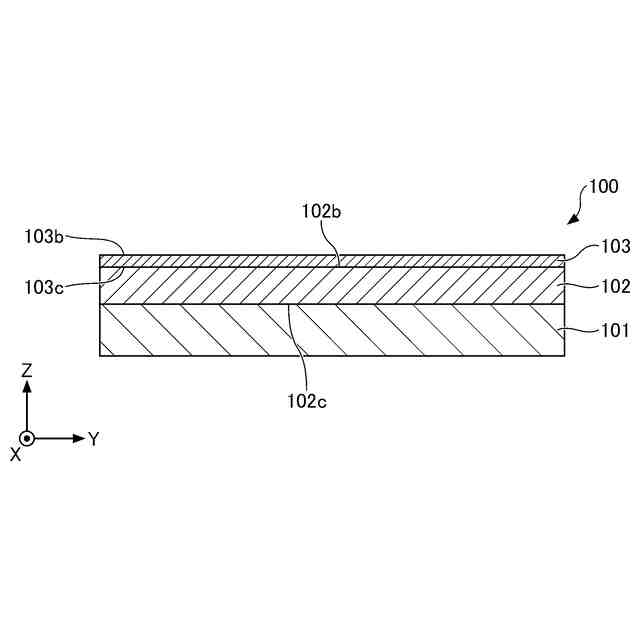

第１実施形態に係る表示装置を示す断面図である。

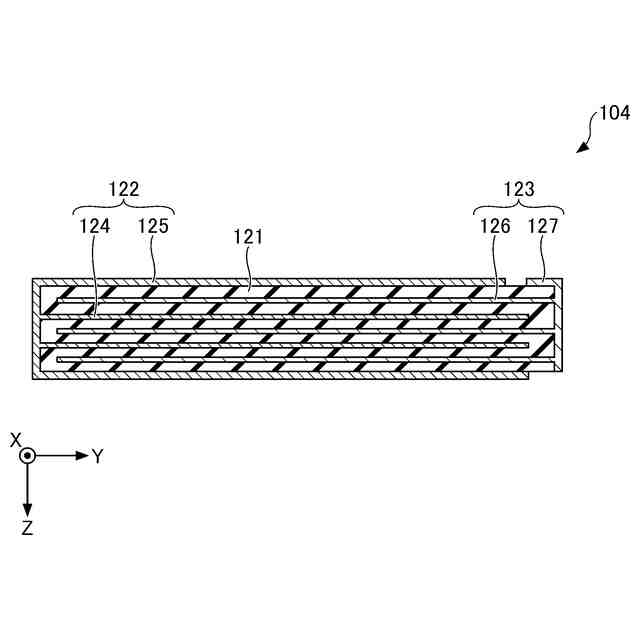

圧電アクチュエータを示す断面図である。

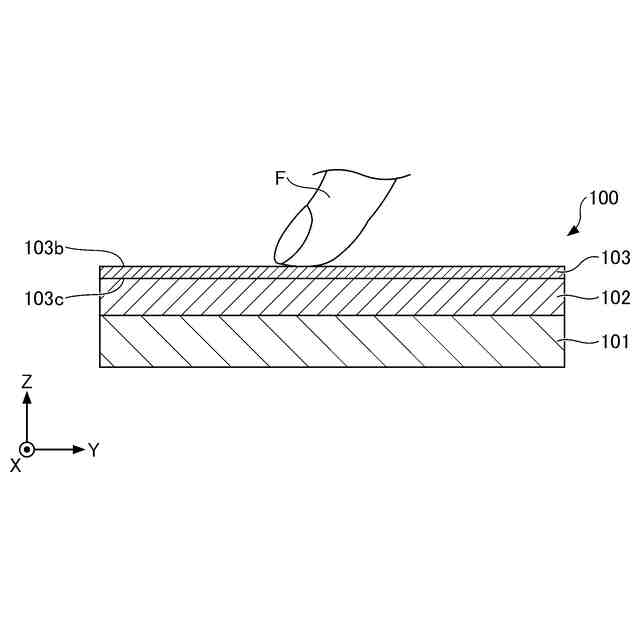

表示装置の基本的な動作を示す模式図である。

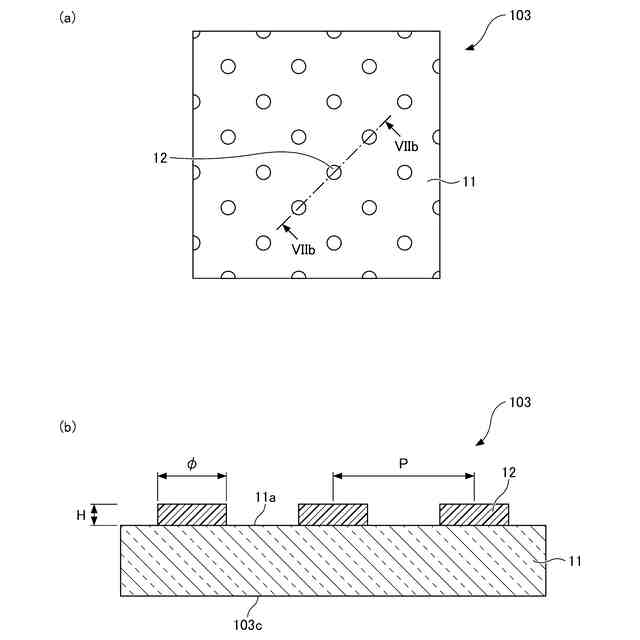

第１実施形態に係る表示装置に含まれる触覚用パネルを示す図である。

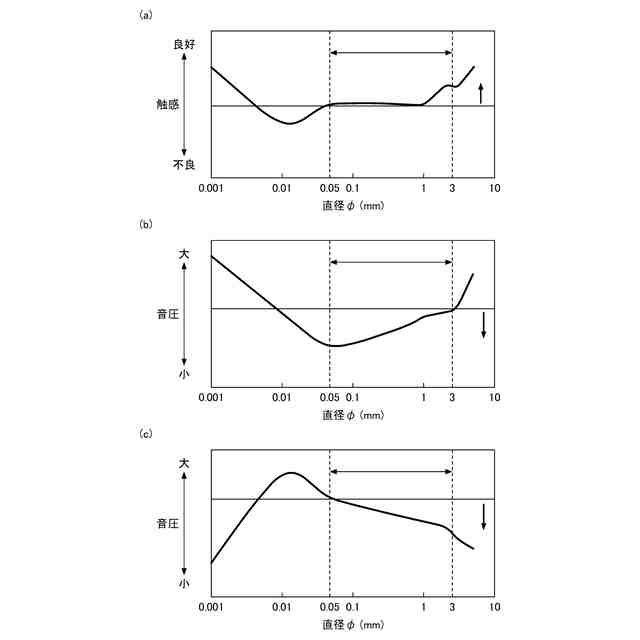

直径φと、触感、接触音及び摩擦音との関係を示す図である。

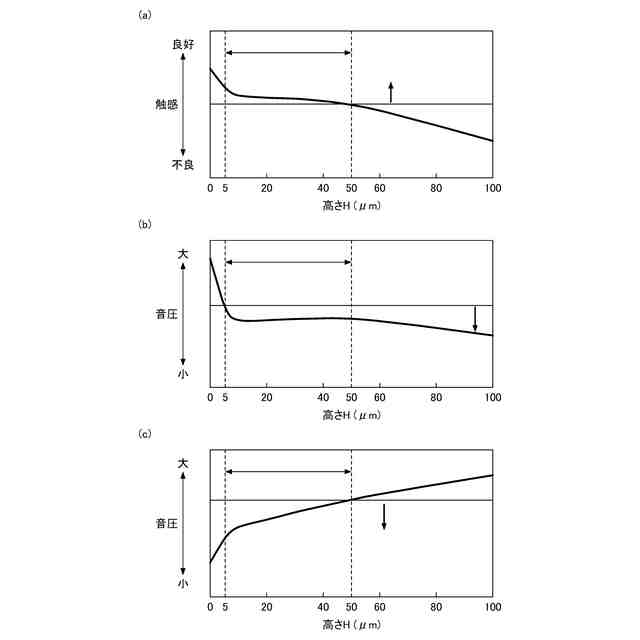

高さＨと、触感、接触音及び摩擦音との関係を示す図である。
ピッチＰと、触感、接触音及び摩擦音との関係を示す図である。
比Ｒと、触感、接触音及び摩擦音との関係を示す図である。
音圧特性を示す図である。
第２実施形態に係る表示装置に含まれる触覚用パネルを示す断面図である。
第３実施形態に係る表示装置に含まれる触覚用パネルを示す断面図である。
触覚用パネルの変形例を示す上面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
