公開番号2025155520
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024130967,2024056801
出願日2024-08-07,2024-03-29
発明の名称積層セラミック電子部品および誘電体磁器組成物
出願人太陽誘電株式会社
代理人弁理士法人片山特許事務所
主分類H01G 4/30 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】強誘電性を維持しつつBias特性を改善することができる積層セラミック電子部品を提供する。

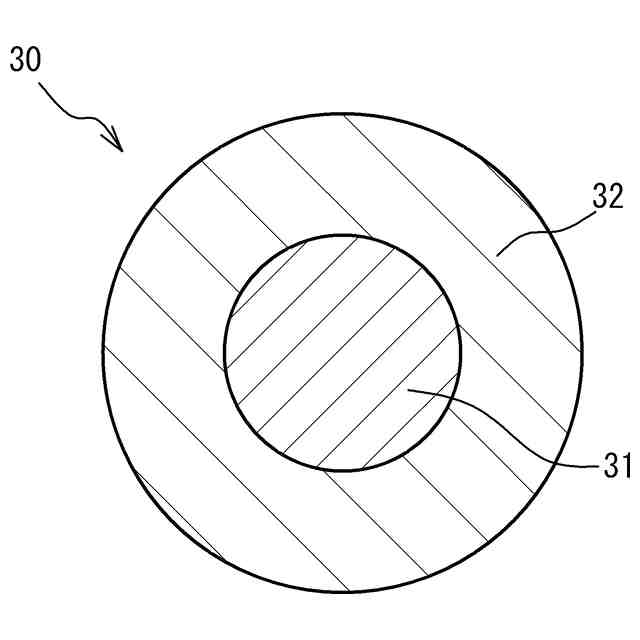

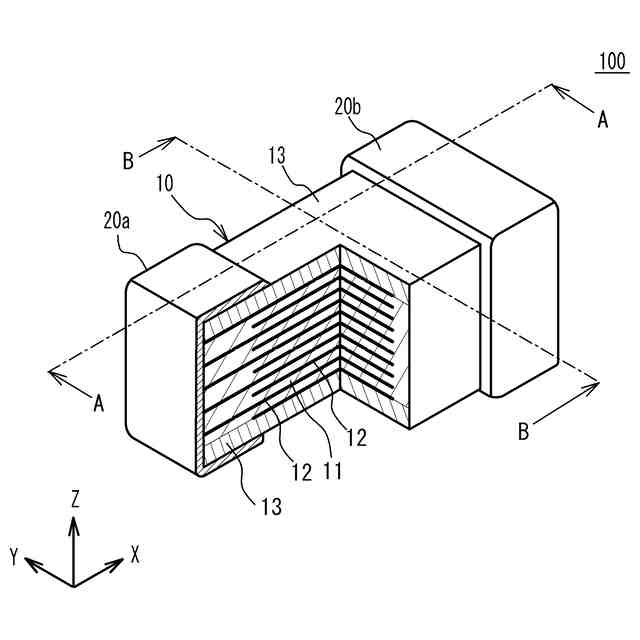

【解決手段】積層セラミック電子部品は、チタン酸バリウムを主成分とし、コア部および前記コア部を覆うシェル部を有し、前記シェル部にカルシウムが固溶し、前記シェル部におけるカルシウム濃度が前記コア部におけるカルシウム濃度の10倍以上である複数の結晶粒子を含む誘電体層と、前記誘電体層を挟んで設けられ、ニッケルまたは銅を主成分とする内部電極と、前記内部電極に電気的に接続される外部電極と、を有する。
【選択図】図1

特許請求の範囲【請求項１】

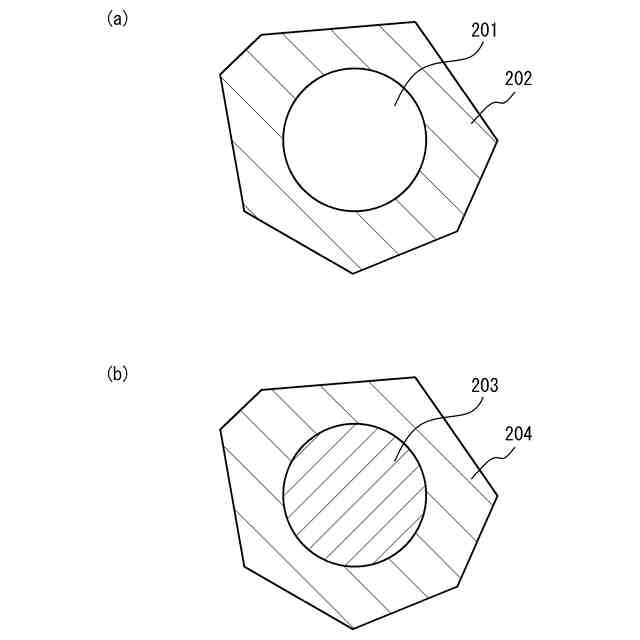

チタン酸バリウムを主成分とし、コア部および前記コア部を覆うシェル部を有し、前記シェル部にカルシウムが固溶し、前記シェル部におけるカルシウム濃度が前記コア部におけるカルシウム濃度の１０倍以上である複数の結晶粒子を含む誘電体層と、

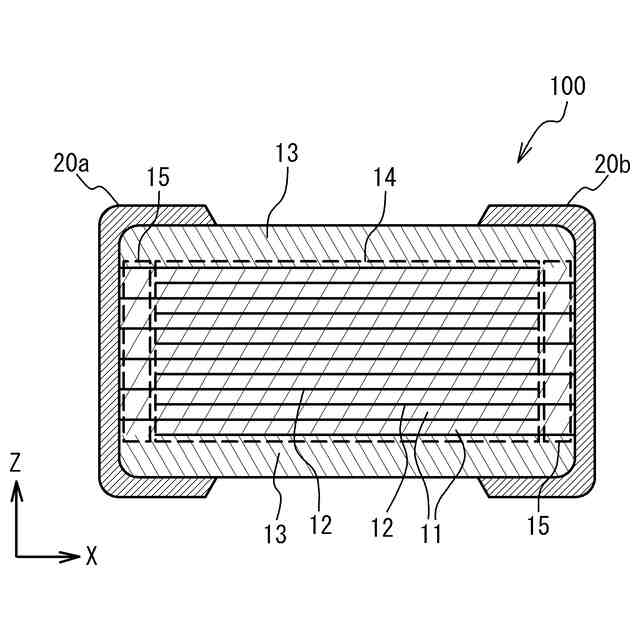

前記誘電体層を挟んで設けられ、ニッケルまたは銅を主成分とする内部電極と、
前記内部電極に電気的に接続される外部電極と、を有する積層セラミック電子部品。
続きを表示（約 630 文字）【請求項２】
前記シェル部は、ガドリニウム、ジスプロシウム、ホルミウムまたはイットリウムの少なくとも一つを含む、請求項１に記載の積層セラミック電子部品。
【請求項３】
前記複数の結晶粒子同士の境界である粒界または粒界三重点に、ケイ素と、アルミニウム、マグネシウムまたはマンガンの少なくとも一つと、を含む、請求項１に記載の積層セラミック電子部品。
【請求項４】
前記複数の結晶粒子の平均粒径は、５０ｎｍ以上４００ｎｍ以下である、請求項１に記載の積層セラミック電子部品。
【請求項５】
前記誘電体層は、前記複数の結晶粒子とは構造の異なる副結晶粒子を含む、請求項１に記載の積層セラミック電子部品。
【請求項６】
前記シェル部は、ストロンチウムをさらに含む、請求項１に記載の積層セラミック電子部品。
【請求項７】
前記シェル部は、ストロンチウムをさらに含み、

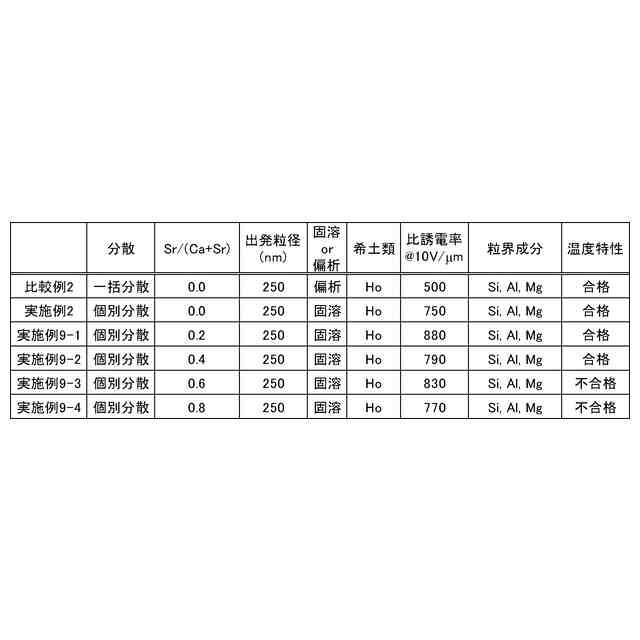

前記シェル部におけるストロンチウムとカルシウムの和に対するストロンチウムの比率は、０．２以上０．４以下である、請求項１に記載の積層セラミック電子部品。
【請求項８】
チタン酸バリウムを主成分とし、コア部および前記コア部を覆うシェル部を有し、前記シェル部にカルシウムが固溶し、前記シェル部におけるカルシウム濃度が前記コア部におけるカルシウム濃度の１０倍以上である複数の結晶粒子を有する誘電体磁器組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層セラミック電子部品および誘電体磁器組成物に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
携帯電話を代表とする高周波通信用システムなどにおいて、ノイズを除去するために、積層セラミックコンデンサ（ＭＬＣＣ：Multi-Layer ceramic capacitor）などの積層セラミック電子部品が用いられている（例えば、特許文献１～１０を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２２６２６３号公報
特開２００２－２８４５７１号公報
特開２００９－１６１４１７号公報
特開２００７－００１８５９号公報
特開２０１７－０２８２２５号公報
特開２０１３－１８０９０６号公報
特開２０１６－１２８３７２号公報
特開２０１７－０１４０９３号公報
特開２００６－１５１７６６号公報
特開２０１３－２０９２３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
積層セラミック電子部品は、誘電体材料に常誘電体を使用するＣｌａｓｓＩと、強誘電体を使用するＣｌａｓｓＩＩとに大別される。ＣｌａｓｓＩＩの積層セラミック電子部品は、高誘電率型とも呼ばれ、チタン酸バリウム（ＢａＴｉＯ
３

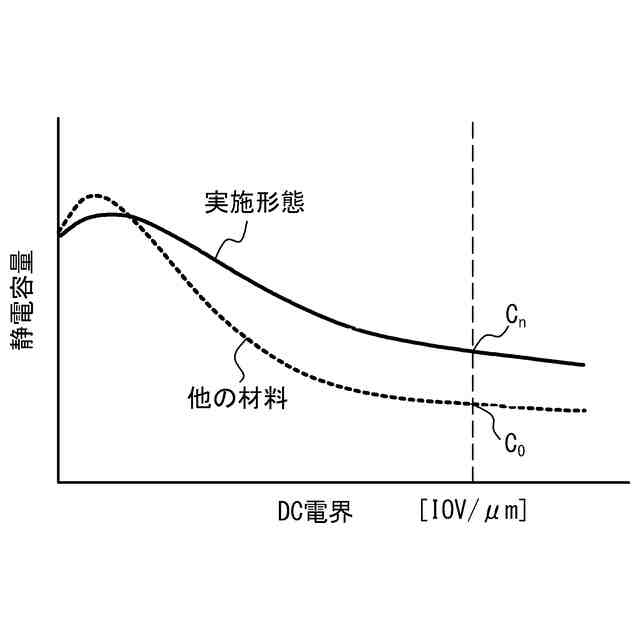

）に代表される数千以上という高い比誘電率の材料が使用される。これにより、非常に高い容量密度（単位体積当たりの静電容量）を実現することが可能となり、小型大容量の積層セラミック電子部品が一般に使用されてきた。一方で、ＣｌａｓｓＩＩの積層セラミック電子部品は、強誘電体であるがゆえに直流電圧（ＤｃＢｉａｓ）が印加されると、その大きさに応じて静電容量が低下するという特性（ＤｃＢｉａｓ特性）を持っているため，高電圧用途に不向きであるという欠点があった。
【０００５】
近年、車載用途などで高定格電圧かつ高容量の積層セラミック電子部品が求められるようになっているため、Ｂｉａｓ特性の改善が重要になっている。ＣｌａｓｓＩＩの積層セラミック電子部品において，このＢｉａｓ特性を改善するために、これまでに様々な材料改質の手法が提案されている。主な手法としては、チタン酸バリウムを合成する過程で一部の元素を置換した化合物とすることでチタン酸バリウムとは異なった強誘電体に変えたものをチタン酸バリウムの代わりに主相として用いる方法である。チタンの一部をジルコニウムに変えたＢａ（Ｔｉ，Ｚｒ）Ｏ
３
（例えば、特許文献１参照）や、バリウムの一部をカルシウムとストロンチウムで置換した（Ｂａ，Ｃａ，Ｓｒ）ＴｉＯ
３
（例えば、特許文献２参照）などが挙げられる。他にも、ＢａＺｒＯ
３
（例えば、特許文献３参照）など、類似の手法の情報が公開されている。別の手法としては、チタン酸バリウムに遷移元素やアルカリ土類などを微量に含ませておくという手法（例えば、特許文献４，５参照）も報告されている。チタン酸バリウムとは全く結晶構造の異なった物性をもつＣｌａｓｓＩＩに対応する材料を用いる方法も提案されている。例えばタングステンブロンズ構造の材料（例えば、特許文献６参照）などである。ビスマスや鉛を用いた材料系で優れたＢｉａｓ特性を有するものの報告も数多くある（例えば、特許文献７，８参照）。
【０００６】
しかしながら、チタン酸バリウムの元素置換型（例えば、特許文献１～５）のいずれの材料もチタン酸バリウムの強誘電性を大幅に低下させることでＢｉａｓ特性を穏健なものにするという手段である。それにより、Ｂｉａｓに対する比誘電率の変化率を小さく抑えることはできるが、肝心の比誘電率の絶対値として低くなりすぎてしまう問題があった。チタン酸バリウムとは別の結晶構造の材料（例えば、特許文献６）はＢｉａｓ印加以前の比誘電率がそもそもチタン酸バリウムと比べてかなり低い材料であり、やはり比誘電率の変化率は小さくても比誘電率絶対値としては小さいものになってしまう。ビスマスや鉛を含んだ材料系（例えば、特許文献７，８）は、比誘電率の絶対値的にも材料組成によってバリエーションがあるのでＢｉａｓ特性として有望な材料系ではあるが、ニッケルのような卑金属電極と同時焼成できない（誘電体中で還元してしまう）という問題がある。ビスマス系は、最適酸素分圧条件の幅が狭すぎて量産に向かない。更にビスマス、鉛は、蒸気圧が高く特に還元雰囲気では焼成中に蒸散してしまって焼結性も電気特性も大きく動いてしまうので、個体間の特性ばらつきが許容できない程に大きくなってしまう問題がある。
【０００７】
本発明は、上記課題に鑑みなされたものであり、強誘電性を維持しつつＢｉａｓ特性を改善することができる積層セラミック電子部品を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明に係る積層セラミック電子部品は、チタン酸バリウムを主成分とし、コア部および前記コア部を覆うシェル部を有し、前記シェル部にカルシウムが固溶し、前記シェル部におけるカルシウム濃度が前記コア部におけるカルシウム濃度の１０倍以上である複数の結晶粒子を含む誘電体層と、前記誘電体層を挟んで設けられ、ニッケルまたは銅を主成分とする内部電極と、前記内部電極に電気的に接続される外部電極と、を有する。
【０００９】

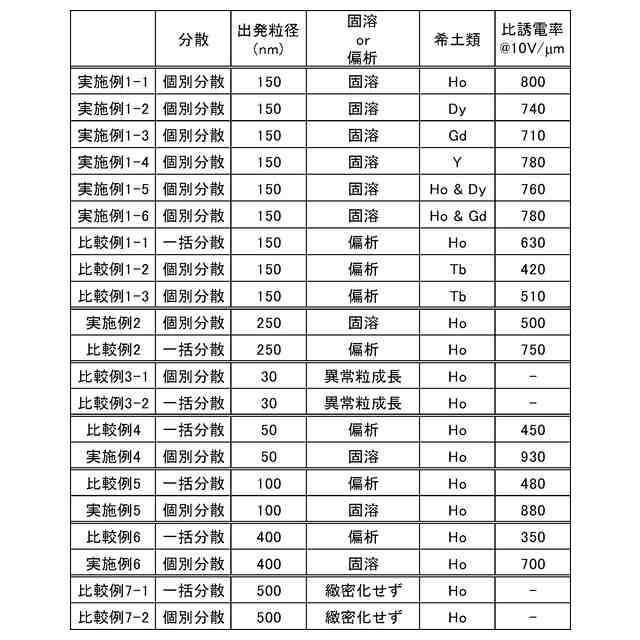

上記積層セラミック電子部品において、前記シェル部は、ガドリニウム、ジスプロシウム、ホルミウムまたはイットリウムの少なくとも一つを含んでいてもよい。
【００１０】

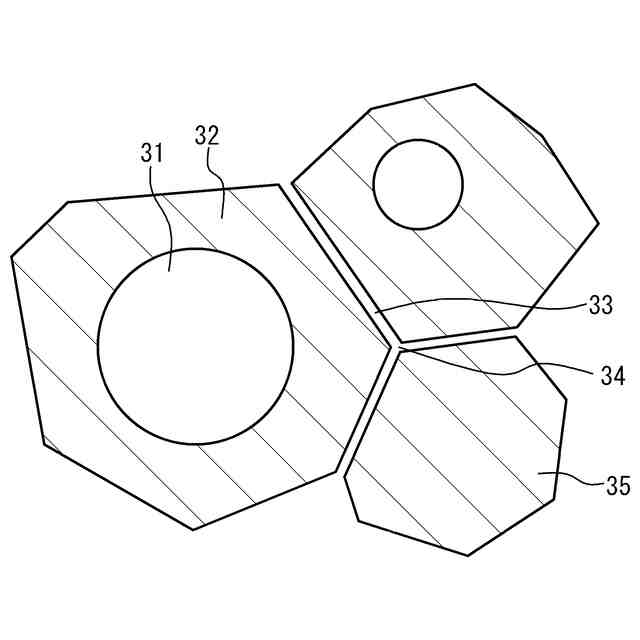

上記積層セラミック電子部品において、前記複数の結晶粒子同士の境界である粒界または粒界三重点に、ケイ素と、アルミニウム、マグネシウムまたはマンガンの少なくとも一つと、を含んでいてもよい。
（【００１１】以降は省略されています）
