公開番号2025152256
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024054073
出願日2024-03-28
発明の名称濾過装置および濾過方法
出願人株式会社村田製作所
代理人個人,個人
主分類C12M 1/12 20060101AFI20251002BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】フィルタに捕捉した細胞を容易に保持することができる濾過装置および濾過方法を提供する。
【解決手段】
本開示の濾過装置1は、細胞を含む液体を濾過する濾過装置であって、第1主面10aと、第1主面10aと反対側の第2主面10bと、第1主面10aから第2主面10bに向かって貫通する複数の貫通孔12を画定するフィルタ基体部13を有する膜部11と、少なくとも第1主面10aのフィルタ基体部13に設けられた複数の突起14と、を有するフィルタ10と、フィルタ10を保持する保持部20と、フィルタ10を加熱する加熱部30と、を備え、第1主面10aは、第2主面10bよりも上流に位置し、複数の突起14は、加熱部30によりフィルタ10を加熱することにより膨張する。
【選択図】図1
特許請求の範囲【請求項１】
細胞を含む液体を濾過する濾過装置であって、
第１主面と、前記第１主面と反対側の第２主面と、前記第１主面から前記第２主面に向かって貫通する複数の貫通孔を画定するフィルタ基体部を有する膜部と、少なくとも前記第１主面の前記フィルタ基体部に設けられた複数の突起と、を有するフィルタと、
前記フィルタを保持する保持部と、
前記フィルタを加熱する加熱部と、
を備え、
前記第１主面は、前記第２主面よりも上流に位置し、
前記複数の突起は、前記加熱部により前記フィルタを加熱することにより膨張する、
濾過装置。
続きを表示（約 1,000 文字）【請求項２】
前記フィルタは、熱膨張可能な樹脂により形成される、
請求項１に記載の濾過装置。
【請求項３】
前記複数の突起は、前記フィルタ基体部の前記第１主面に設けられている、
請求項１に記載の濾過装置。
【請求項４】
前記第１主面に垂直な方向から見たときに、
前記複数の貫通孔は、斜方格子、六角格子、三角格子、正方格子、矩形格子、または平行体格子を含む格子状に配列され、
前記複数の突起は、配列を構成するための最小単位である単位格子を構成する前記フィルタ基体部に設けられた少なくとも１つの突起を含む、
請求項１に記載の濾過装置。
【請求項５】
前記突起の高さは、前記フィルタの前記膜部の厚さよりも小さく、
前記突起の高さは、前記フィルタ基体部の表面から前記突起の頂部までの距離である、
請求項１に記載の濾過装置。
【請求項６】
前記突起の高さは、０．１μｍ以上２μｍ以下であり、
前記突起の高さは、前記フィルタ基体部の表面から前記突起の頂部までの距離である、
請求項１に記載の濾過装置。
【請求項７】
前記複数の突起は、前記フィルタ基体部の第１主面に設けられ、
前記フィルタ基体部の前記第１主面において、前記複数の突起の間に凹部が設けられている、
請求項１に記載の濾過装置。
【請求項８】
前記複数の突起は、前記フィルタ基体部の第１主面に設けられ、
前記フィルタ基体部の前記第１主面において、前記複数の突起の間に平坦部が設けられている、
請求項１に記載の濾過装置。
【請求項９】
前記フィルタ基体部は、前記複数の貫通孔のうち第１貫通孔側の第１端部と前記第１貫通孔に隣り合う第２貫通孔側の第２端部とを有し、
前記複数の突起は、前記第１端部と前記第２端部との間に設けられる、
請求項１に記載の濾過装置。
【請求項１０】
前記複数の突起は、前記第１端部から第１距離だけ離れた位置かつ前記第２端部から第２距離だけ離れた位置に配置され、
前記第１距離および前記第２距離は、前記第１端部から前記第２端部までの距離の１／５以上である、
請求項９に記載の濾過装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、濾過装置および濾過方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
細胞等の濾過対象物を含む液体から濾過対象物を分離するための濾過装置が知られている。例えば、特許文献１には、形状記憶機能を有する多孔質膜を含む膜モジュールを用いた懸濁質分離装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１８９７５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の懸濁質分離装置には、多孔質膜に捕捉した濾過対象物を保持することが難しく濾過対象物が脱落しやすいという課題がある。
【０００５】
そこで、本開示は、フィルタに捕捉した細胞を容易に保持することができる濾過装置および濾過方法を提供する。
【課題を解決するための手段】
【０００６】
本開示の一形態にかかる濾過装置は、
細胞を含む液体を濾過する濾過装置であって、
第１主面と、前記第１主面と反対側の第２主面と、前記第１主面から前記第２主面に向かって貫通する複数の貫通孔を画定するフィルタ基体部を有する膜部と、少なくとも前記第１主面の前記フィルタ基体部に設けられた複数の突起と、を有するフィルタと、
前記フィルタを保持する保持部と、
前記フィルタを加熱する加熱部と、
を備え、
前記第１主面は、前記第２主面よりも上流に位置し、
前記複数の突起は、前記加熱部により前記フィルタを加熱することにより膨張する。
【０００７】
本開示の一形態にかかる濾過方法は、
上述した濾過装置を用いて細胞を含む液体を濾過する方法であって、
前記濾過装置の前記加熱部により前記フィルタを加熱するステップと、
前記細胞を含む液体を前記フィルタに供給するステップと、
前記フィルタで前記細胞を捕捉して前記複数の突起に前記細胞を保持するステップと、
を含む。
【発明の効果】
【０００８】
本開示によると、フィルタに捕捉した細胞の脱落を容易に保持することができる濾過装置および濾過方法を提供することができる。
【図面の簡単な説明】
【０００９】
本開示の実施の形態１にかかる濾過装置を示す概略図
図１の濾過装置のフィルタを示す概略平面図

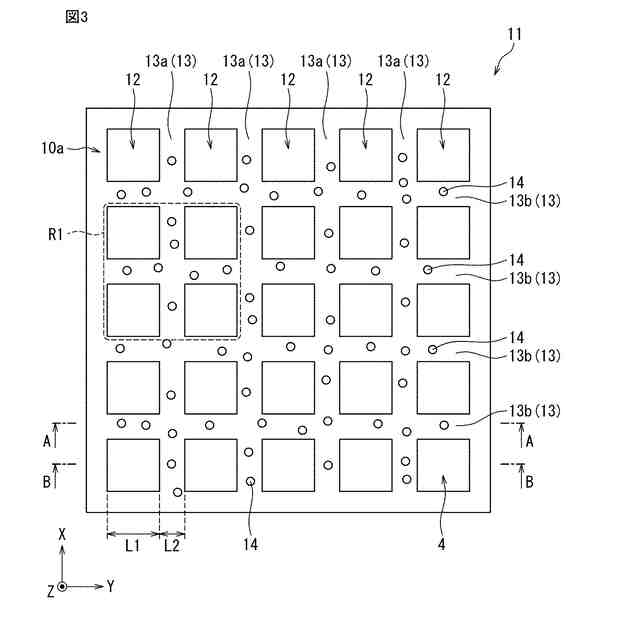

図２のフィルタの膜部の一部を示す概略平面図
図３のＡ－Ａ断面図
図３のＢ－Ｂ断面図
図３の領域Ｒ１を拡大した図
図４Ａの領域Ｒ３を拡大した図
フィルタ１０を加熱したときの領域Ｒ３を示す図

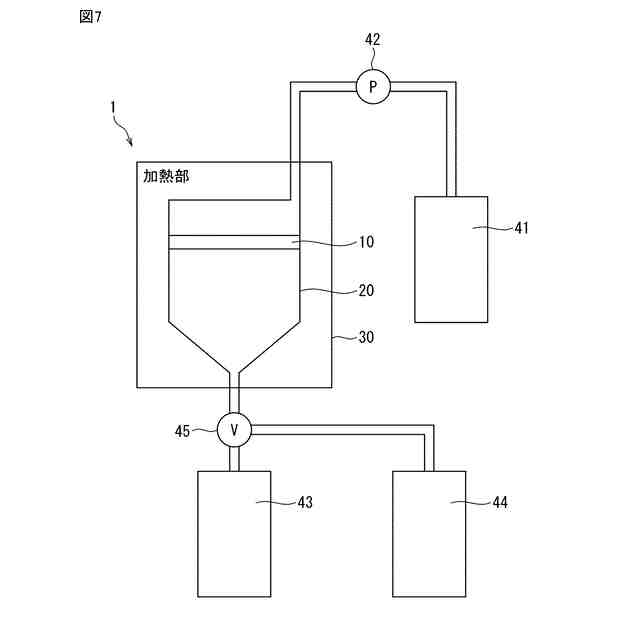

実施の形態１にかかる濾過装置を用いて濾過対象物を含む液体を濾過するためのシステムの一例を示す図
実施の形態１にかかる濾過装置を用いた濾過方法について説明するためのフローチャート
実施の形態１の変形例１にかかるフィルタの一部を示す部分断面図
図９の領域Ｒ４の拡大図
実施の形態２にかかる濾過装置を示す概略図
実施の形態２にかかる濾過装置を用いて濾過対象物を含む液体を濾過するためのシステムの一例を示す図
実施の形態２にかかる濾過装置を用いた濾過方法を説明するためのフローチャート
実施例１の濾過装置を用いて濾過対象物を含む液体を濾過したときの細胞数を示す表
比較例１の濾過装置を用いて濾過対象物を含む液体を濾過したときの細胞数を示す表
実施例１の濾過装置を用いて濾過対象物を含む液体を濾過したときの細胞数を示す表
比較例２の濾過装置を用いて濾過対象物を含む液体を濾過したときの細胞数を示す表
【発明を実施するための形態】
【００１０】
（本開示に至った経緯）
濾過フィルタを用いて濾過対象物を含む液体を濾過する濾過装置が知られている。例えば、特許文献１には、形状記憶機能を有する多孔質膜を含む膜モジュールを用いた濾過分離装置が開示されている。
（【００１１】以降は省略されています）
