公開番号2025153495
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056007
出願日2024-03-29
発明の名称信号生成回路、スイッチング制御回路、スイッチング電源装置、及び車両
出願人ローム株式会社
代理人弁理士法人佐野特許事務所
主分類H02M 3/00 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】ノイズを広い帯域に拡散するとともに、特定の周波数帯域におけるノイズを抑制することができる信号生成回路を提供する。
【解決手段】信号生成回路(X2)は、所定の電圧値範囲で増加と減少とを周期的に繰り返し且つ前記所定の電圧値範囲の一部である特定範囲をスキップするデジタル電圧(VD)を生成するように構成された第1生成回路(1)と、前記デジタル電圧をアナログ電圧(VA)に変換するように構成された変換回路(2)と、前記アナログ電圧に基づき、前記アナログ電圧の値に応じた周波数の信号(S1)を生成するように構成された第2生成回路(3)と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
所定の電圧値範囲で増加と減少とを周期的に繰り返し且つ前記所定の電圧値範囲の一部である特定範囲をスキップするデジタル電圧を生成するように構成された第１生成回路と、
前記デジタル電圧をアナログ電圧に変換するように構成された変換回路と、
前記アナログ電圧に基づき、前記アナログ電圧の値に応じた周波数の信号を生成するように構成された第２生成回路と、
を備える、信号生成回路。
続きを表示（約 510 文字）【請求項２】
前記デジタル電圧の各ステップの時間的長さは一定である、請求項１に記載の信号生成回路。
【請求項３】
前記デジタル電圧のスキップ直前及びスキップ直後の少なくとも一方のステップである第１ステップの時間的長さは、前記デジタル電圧の前記第１ステップ以外のステップである第２ステップの時間的長さより長い、請求項１に記載の信号生成回路。
【請求項４】
前記第１生成回路は、前記特定範囲を変更可能に構成されている、請求項１に記載の信号生成回路。
【請求項５】
請求項１～４のいずれか一項に記載の前記信号生成回路を備え、
前記信号に基づきスイッチング素子をスイッチングさせるように構成されているスイッチング制御回路。
【請求項６】
請求項５に記載のスイッチング制御回路と、
前記スイッチング素子と、
を備え、
前記スイッチング素子のスイッチングにより入力電圧から出力電圧を生成するように構成されている、スイッチング電源装置。
【請求項７】
請求項６に記載のスイッチング電源装置を備える、車両。

発明の詳細な説明【技術分野】
【０００１】
本開示は、信号生成回路、スイッチング制御回路、スイッチング電源装置、及び車両に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
回路で用いられる信号の周波数増大はノイズ増大を招くことが多い。例えば、スイッチング電源装置において、回路の小型化等を目的としてスイッチング周波数を高めたい場合があるが、スイッチング周波数の増大は伝導及び放射ノイズの増大を招く。
【０００３】
ノイズの影響を抑制する技術としてスペクトラム拡散技術がある（例えば特許文献１参照）。スペクトラム拡散技術によりノイズが広い帯域に拡散され、実質的なノイズの影響を抑制することが可能である。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２３／２８６４５９号
【０００５】
［概要］
しかしながら、特定の周波数帯域に対する許容ノイズレベルが厳しい場合、スペクトラム拡散技術によりノイズが広い帯域に拡散されることで、特定の周波数帯域においてノイズが許容ノイズレベルより大きくなってしまうおそれがある。
【０００６】
本開示に係る信号生成回路は、所定の電圧値範囲で増加と減少とを周期的に繰り返し且つ前記所定の電圧値範囲の一部である特定範囲をスキップするデジタル電圧を生成するように構成された第１生成回路と、前記デジタル電圧をアナログ電圧に変換するように構成された変換回路と、前記アナログ電圧に基づき、前記アナログ電圧の値に応じた周波数の信号を生成するように構成された第２生成回路と、を備える。
【０００７】
本開示に係るスイッチング制御回路は、上記構成の信号生成回路を備え、前記信号に基づきスイッチング素子をスイッチングさせるように構成されている。
【０００８】
本開示に係るスイッチング電源装置は、上記構成のスイッチング制御回路と、前記スイッチング素子と、を備え、前記スイッチング素子のスイッチングにより入力電圧から出力電圧を生成するように構成されている。
【０００９】
本開示に係る車両は、上記構成のスイッチング電源装置を備える。
【図面の簡単な説明】
【００１０】

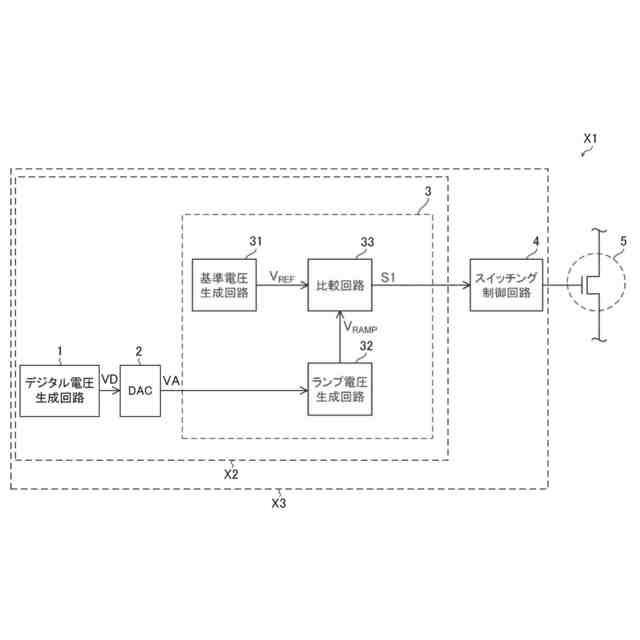

図１は、本開示の実施形態に係るスイッチング装置の構成図である。
図２は、第１パターンにおける複数の電圧及び複数の信号の関係図である。
図３は第２パターンにおける複数の電圧及び複数の信号の関係図である。

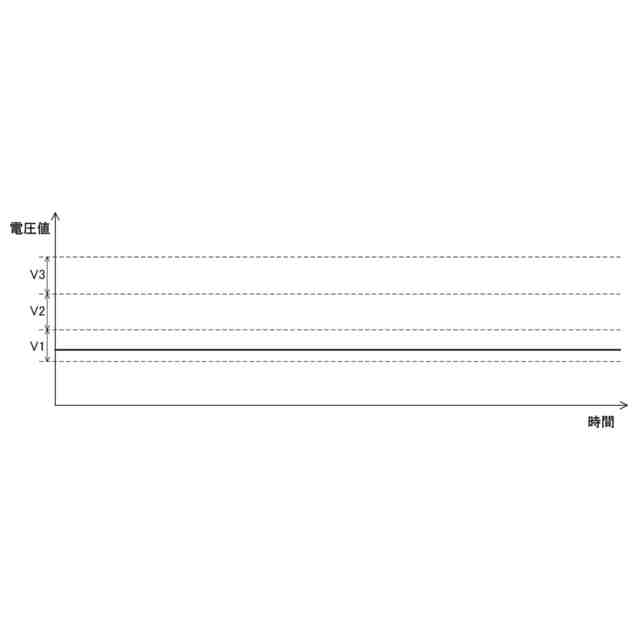

図４は、第１参考例に係るアナログ電圧の波形を示す図である。

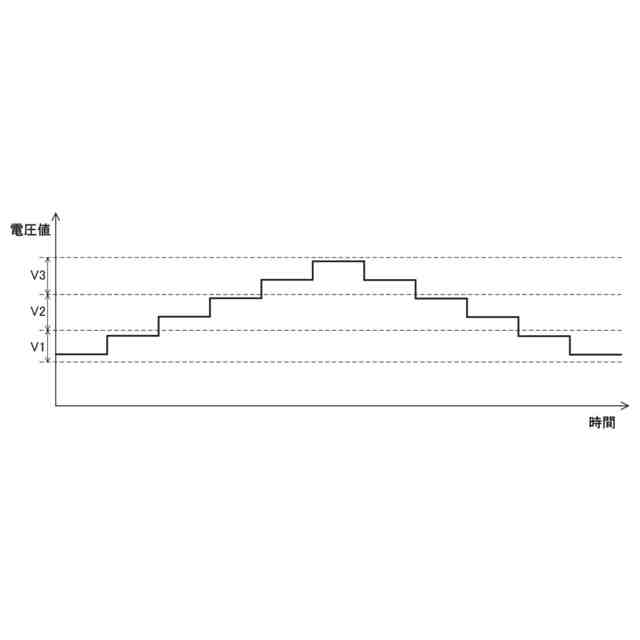

図５は、第２参考例に係るアナログ電圧の波形を示す図である。
図６は、第１参考例及び第２参考例に係るノイズの周波数スペクトルを示す図である。
図７は、第１実施例に係るアナログ電圧の波形を示す図である。
図８は、第２実施例に係るスイッチングノイズの周波数スペクトルを示す図である。
図９は、第２実施例に係るアナログ電圧の波形を示す図である。
図１０は、本開示の実施形態に係るスイッチング電源装置の構成図である。
図１１は、本開示の実施形態に係る車両の外観斜視図である。
（【００１１】以降は省略されています）
