公開番号2025152524
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054443
出願日2024-03-28
発明の名称回転電機用端子箱
出願人株式会社TMEIC
代理人弁理士法人酒井国際特許事務所
主分類H02K 11/27 20160101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】電線と電流検出器との間の距離を保つことができる回転電機用端子箱を得る。
【解決手段】回転電機用端子箱は、電線と、電流検出器と、支持部と、を備える。電線は、回転電機の固定子巻線と電気的に接続されている。電流検出器は、電線が貫通する孔を形成し電線と離間して電線を囲む孔形成部を有し、孔内の電線を流れる電流を検出する。支持部は、孔内に設けられ、電線を支持し、孔形成部と孔内の電線との間の距離を一定に保つ。
【選択図】図4
特許請求の範囲【請求項１】
回転電機の固定子巻線と電気的に接続される電線と、
前記電線が貫通する孔を形成し前記電線と離間して前記電線を囲む孔形成部を有し、前記孔内の前記電線を流れる電流を検出する電流検出器と、
前記孔内に設けられ、前記電線を支持し、前記孔形成部と前記孔内の前記電線との間の距離を一定に保つ支持部と、
を備えた回転電機用端子箱。
続きを表示（約 190 文字）【請求項２】
前記孔および前記電線は、鉛直方向と交差する方向に延び、
前記支持部は、前記電線に対して前記鉛直方向の下方側で、前記孔形成部と前記電線との間に介在した、
請求項１に記載の回転電機用端子箱。
【請求項３】
前記支持部は、前記孔形成部と前記電線との間を埋める環状である、
請求項１または２に記載の回転電機用端子箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転電機用端子箱に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、回転電機に設けられる回転電機用端子箱が知られている。回転電機用端子箱は、電線と、電線が貫通した孔が設けられ、孔内の電線を流れる電流を検出する電流検出器と、を備える。
【先行技術文献】
【特許文献】
【０００３】
特許第７４３５６８５号公報
特開２０２４－８３０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の回転電機用端子箱では、電流検出器と電線との間に高電圧が誘起され電流検出器や電線に絶縁破壊が生じるのを抑制するために、電流検出器と電線との間の距離をとる必要がある。しかしながら、例えば、電線の長さが比較的長い場合には、電線が垂れて、電線が電流検出器における孔を形成する面に近づいてしまい、電流検出器と電線との間の距離がとれない可能性がある。
【０００５】
本発明が解決する課題の一例は、電線と電流検出器との間の距離を保つことができる回転電機用端子箱を得ることである。
【課題を解決するための手段】
【０００６】
本発明の実施形態の回転電機用端子箱は、回転電機の固定子巻線と電気的に接続される電線と、前記電線が貫通する孔を形成し前記電線の外周部と離間して前記電線の前記外周部を囲む第１面を有し、前記電線を流れる電流を検出する電流検出器と、前記第１面の内側に設けられ、前記電線を支持し、前記第１面と前記電線の前記外周部との間の距離を一定に保つ支持部と、を備える。
【発明の効果】
【０００７】
本発明の実施形態の回転電機用端子箱によれば、電線と電流検出器との間の距離を保つことができる回転電機用端子箱を得ることができる。
【図面の簡単な説明】
【０００８】

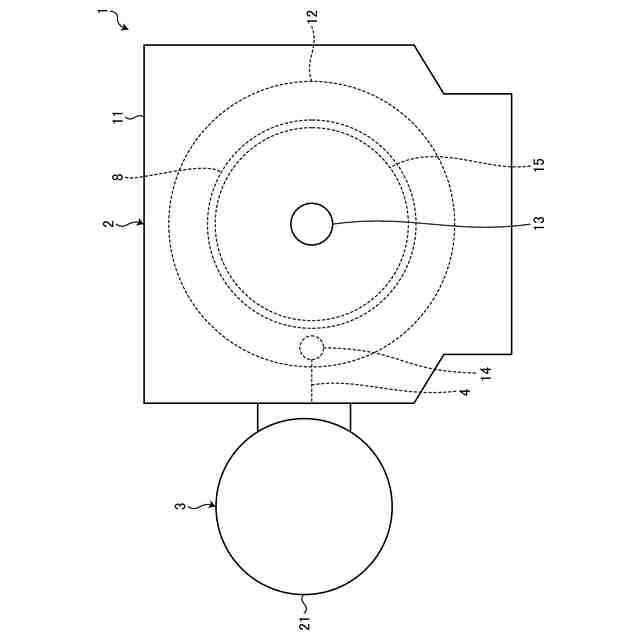

図１は、実施形態の回転電機を示す図である。
図２は、実施形態の回転電機の端子箱の筐体の内部の構成を示す正面図である。

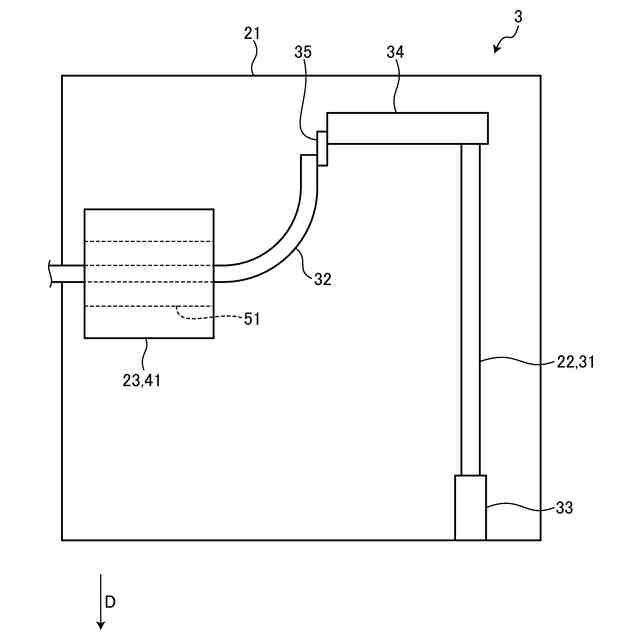

図３は、実施形態の回転電機の端子箱の筐体の内部の構成を示す側面図である。

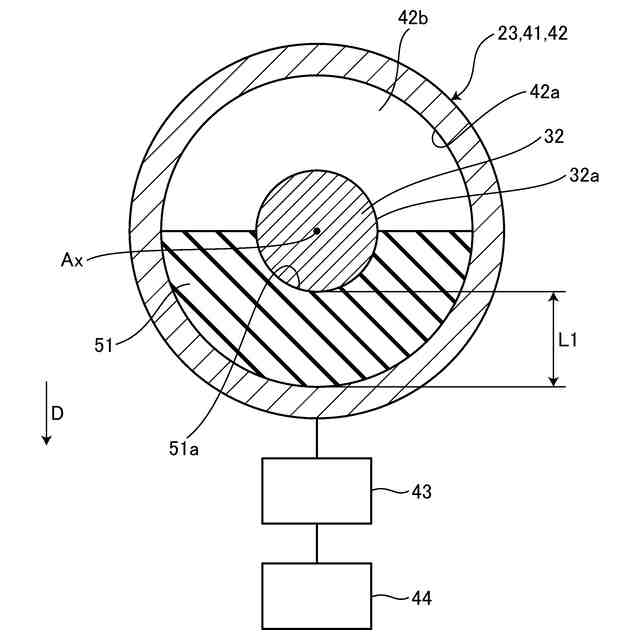

図４は、実施形態の端子箱における電流検出器を示す断面図である。
図５は、実施形態の第１の変形例の端子箱における電流検出器を示す断面図である。

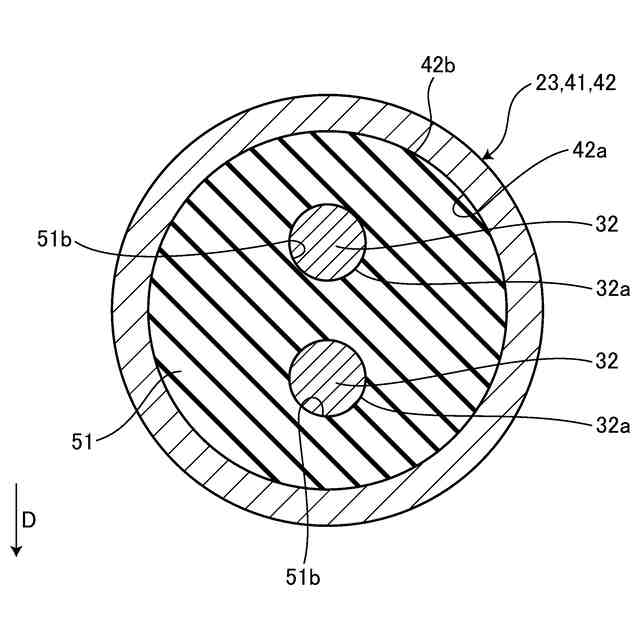

図６は、実施形態の第２の変形例の端子箱における電流検出器を示す断面図である。
【発明を実施するための形態】
【０００９】
以下に、実施形態について、図面を参照して説明する。なお、本明細書において、実施形態に係る構成要素および当該要素の説明が、複数の表現で記載されることがある。構成要素およびその説明は、一例であり、本明細書の表現によって限定されない。構成要素は、本明細書におけるものとは異なる名称でも特定され得る。また、構成要素は、本明細書の表現とは異なる表現によっても説明され得る。
【００１０】
また、図面は模式的なものであり、各要素の寸法の関係、各要素の比率等は、現実と異なる場合がある。また、図面の相互間においても、互いの寸法の関係や比率が異なる部分が含まれている場合がある。
（【００１１】以降は省略されています）
