特許ウォッチ

公開番号2025151675
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053216
出願日2024-03-28
発明の名称成形用材料
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類C08L 1/00 20060101AFI20251002BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】成形品にしたとき機械的強度に優れるとともに調色性にも優れる成形用材料を提供すること。
【解決手段】本発明の一実施形態に係る成形用材料は、樹脂と、セルロースとを含む、成形用材料であって、前記樹脂は、脂肪族ポリエステルと、ポリエステル系エラストマーとを含み、前記セルロースは、アスペクト比が6未満のセルロースを含み、前記セルロースの平均全長が500μm未満である。
【選択図】なし
特許請求の範囲【請求項１】
樹脂と、セルロースとを含む、成形用材料であって、
前記樹脂は、脂肪族ポリエステルと、ポリエステル系エラストマーとを含み、
前記セルロースは、アスペクト比が６未満のセルロースを含み、
前記セルロースの平均全長が５００μｍ未満である、成形用材料。
続きを表示（約 350 文字）【請求項２】
前記アスペクト比が６未満のセルロースの形状は、繊維状、鱗片状、及び球状から選ばれる少なくとも１種以上である、請求項１に記載の成形用材料。
【請求項３】
前記アスペクト比が６未満のセルロースの含有量は、成形用材料に含まれる前記セルロースの総量に対して７０質量％以上である、請求項１に記載の成形用材料。
【請求項４】
前記成形用材料の１７０℃における複素粘度が、６００～８００００Ｐａ・ｓｅｃである、請求項１に記載の成形用材料。
【請求項５】
さらに無機フィラーを含む、請求項１に記載の成形用材料。
【請求項６】
前記樹脂の含有量が、成形用材料の総量に対して５０質量％以下である、請求項１に記載の成形用材料。

発明の詳細な説明【技術分野】
【０００１】
本発明は、成形用材料に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、セルロース及び樹脂を含む成形用材料が知られている。例えば、特許文献１には、脂肪族ポリエステルと、エラストマーと、パルプとを含有する天然繊維強化ポリエステル材料が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２７２７８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の成形用材料は、成形品にしたとき機械的強度に優れるとともに調色性にも優れるものとはできなかった。
【課題を解決するための手段】
【０００５】
本発明に係る成形用材料の一態様は、
樹脂と、セルロースとを含む、成形用材料であって、
前記樹脂は、脂肪族ポリエステルと、ポリエステル系エラストマーとを含み、
前記セルロースは、アスペクト比が６未満のセルロースを含み、
前記セルロースの平均全長が５００μｍ未満である。
【図面の簡単な説明】
【０００６】

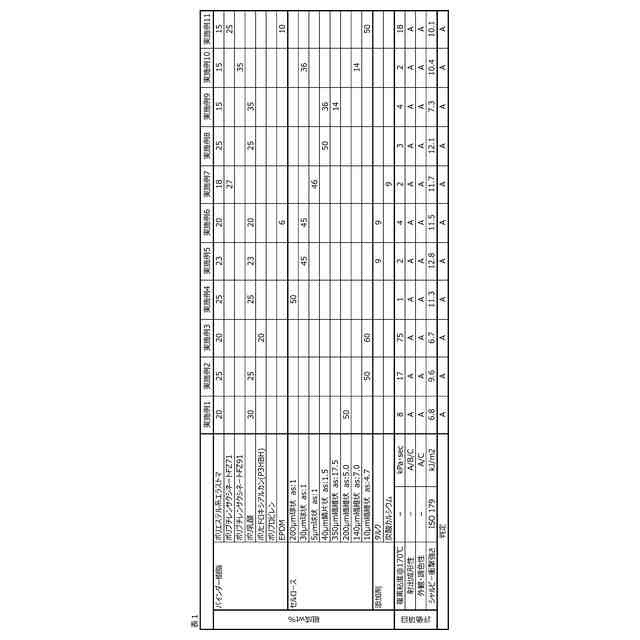

各実施例及び各比較例の成形用材料に関する、原材料の組成及び評価結果を示す表１。
各実施例及び各比較例の成形用材料に関する、原材料の組成及び評価結果を示す表２。
【発明を実施するための形態】
【０００７】
以下に、本発明の実施形態について説明する。以下に説明する実施形態は、本発明の例を説明するものである。本発明は以下の実施形態に何ら限定されるものではなく、本発明の要旨を変更しない範囲において実施される各種の変形形態も含む。なお、以下で説明される構成の全てが本発明の必須の構成であるとは限らない。
【０００８】
本明細書において、「～」を用いて表される数値範囲は、「～」の前後に記載される数値を下限値及び上限値として含む範囲を意味する。
【０００９】
１．成形用材料
本発明の一実施形態に係る成形用材料は、樹脂と、セルロースとを含む、成形用材料であって、前記樹脂は、脂肪族ポリエステルと、ポリエステル系エラストマーとを含み、前記セルロースは、アスペクト比が６未満のセルロースを含み、前記セルロースの平均全長が５００μｍ未満である。
【００１０】
樹脂とセルロースとを含む成形用材料において、耐衝撃性（靭性）の向上を指向して、柔軟な樹脂であるポリエステル系エラストマーを用いる場合があるが、ポリエステル系エ
ラストマーとセルロースとは相溶性に優れないため界面剥離を誘発してしまう。そこで、ポリエステル系エラストマーとセルロースの界面制御（相溶性）を促すために、脂肪族ポリエステルが添加される。
（【００１１】以降は省略されています）

関連特許
