公開番号2025149277
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049820
出願日2024-03-26
発明の名称水平二点切断路器の調整方法及び水平二点切断路器
出願人株式会社東光高岳
代理人個人
主分類H01H 31/20 20060101AFI20251001BHJP(基本的電気素子)
要約【課題】水平二点切断路器は、閉路状態のときに可動接触部に外力が加わると、固定接触部に対して適切な位置にある可動接触部がずれてしまう可能性がある。また、水平二点切断路器は、開閉動作を重ねると、固定接触部における可動接触部が接触する部品が摩耗する。固定接触部における可動接触部が接触する部品が摩耗して摩擦抵抗が増加すると、可動接触部は、開路状態から閉路状態に移行するときに適切な位置で停止しない可能性がある。
【解決手段】本発明の一態様は、水平二点切断路器を機械的に調整する水平二点切断路器の調整方法を提供する。水平二点切断路器の調整方法は、水平二点切断路器が閉路状態のときに固定接触部に対して可動接触部が押し付けられる力である押付力を調整することを含む。
【選択図】図33
特許請求の範囲【請求項１】
水平二点切断路器を機械的に調整する水平二点切断路器の調整方法であって、
前記水平二点切断路器が閉路状態のときに固定接触部に対して可動接触部が押し付けられる力である押付力を調整することを含む、水平二点切断路器の調整方法。
続きを表示（約 1,500 文字）【請求項２】
閉路状態の固定接触部から可動接触部を引き離すように特定の力を加えても固定接触部から可動接触部が引き離されないように前記押付力を調整する、請求項１に記載の水平二点切断路器の調整方法。
【請求項３】
閉路状態の固定接触部から可動接触部を引き離すための力を測定することを含み、
測定された力が前記特定の力よりも大きくなるように前記押付力を調整する、請求項２に記載の水平二点切断路器の調整方法。
【請求項４】
閉路状態の固定接触部から可動接触部を引き離すための力を、ばね秤を用いて測定する、請求項３に記載の水平二点切断路器の調整方法。
【請求項５】
閉路状態の固定接触部から可動接触部を引き離すように前記ばね秤を引っ張ることにより、固定接触部から可動接触部を引き離すための力を測定する、請求項４に記載の水平二点切断路器の調整方法。
【請求項６】
可動接触部を動作させる機構の強度と、固定接触部において可動接触部が押し付けられるストッパの強度とに応じて、前記特定の力の大きさが決まっている、請求項２に記載の水平二点切断路器の調整方法。
【請求項７】
三相三線式の電路に用いる構成は、
三相三線式の第１相に対応する第１水平二点切断路器と、
三相三線式の第２相に対応する第２水平二点切断路器と、
三相三線式の第３相に対応する第３水平二点切断路器と、を備え、
前記第１水平二点切断路器の第１可動接触部、前記第２水平二点切断路器の第２可動接触部及び前記第３水平二点切断路器の第３可動接触部は、動力部の動力を受けて動作し、
前記第１可動接触部を動作させる第１機構と前記動力部とは、前記動力部の動力を伝達する第１リンク機構によって接続され、
前記第２可動接触部を動作させる第２機構と前記第１機構とは、前記動力部の動力を伝達する第２リンク機構によって接続され、
前記第３可動接触部を動作させる第３機構と前記第２機構とは、前記動力部の動力を伝達する第３リンク機構によって接続され、
閉路状態の前記第３水平二点切断路器の第３固定接触部から前記第３可動接触部を引き離すための力である第３の力を測定し、
前記第３の力が前記特定の力よりも大きい場合、調整を終了する、請求項３に記載の水平二点切断路器の調整方法。
【請求項８】
前記第３の力が前記特定の力よりも小さい場合、閉路状態の前記第２水平二点切断路器の第２固定接触部から前記第２可動接触部を引き離すための力である第２の力を測定し、
前記第２の力が前記特定の力よりも大きい場合、閉路状態の前記第３固定接触部に対して前記第３可動接触部が押し付けられる力である第３押付力を調整する、請求項７に記載の水平二点切断路器の調整方法。
【請求項９】
前記第２の力が前記特定の力よりも小さい場合、閉路状態の前記第１水平二点切断路器の第１固定接触部から前記第１可動接触部を引き離すための力である第１の力を測定し、
前記第１の力が前記特定の力よりも大きい場合、閉路状態の前記第２固定接触部に対して前記第２可動接触部が押し付けられる力である第２押付力を調整し、
前記第２押付力を調整した後に、前記第３の力を再び測定する、請求項８に記載の水平二点切断路器の調整方法。
【請求項１０】
前記第１の力が前記特定の力よりも小さい場合、閉路状態の前記第１固定接触部に対して前記第１可動接触部が押し付けられる力である第１押付力を調整し、
前記第１押付力を調整した後に、前記第３の力を再び測定する、請求項９に記載の水平二点切断路器の調整方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水平二点切断路器の調整方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
水平二点切断路器は、電気配電システムにおいて使用される一種の切断スイッチである（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第７１１６２２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
水平二点切断路器は、閉路状態のときに可動接触部に外力が加わると、固定接触部に対して適切な位置にある可動接触部がずれてしまう可能性がある。
【０００５】
また、水平二点切断路器は、開閉動作を重ねると、固定接触部における可動接触部が接触する部品が摩耗する。固定接触部における可動接触部が接触する部品が摩耗して摩擦抵抗が増加すると、可動接触部は、開路状態から閉路状態に移行するときに適切な位置で停止しない可能性がある。
【課題を解決するための手段】
【０００６】
本発明の一態様は、水平二点切断路器を機械的に調整する水平二点切断路器の調整方法を提供する。水平二点切断路器の調整方法は、水平二点切断路器が閉路状態のときに固定接触部に対して可動接触部が押し付けられる力である押付力を調整することを含む。
【図面の簡単な説明】
【０００７】

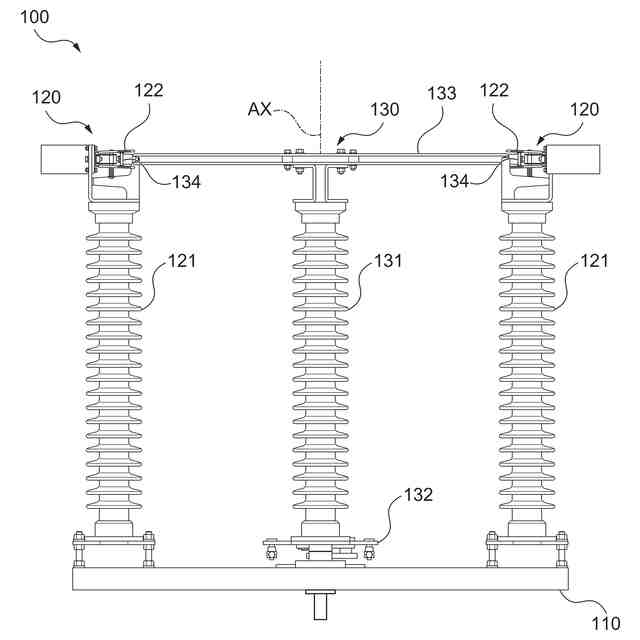

水平二点切断路器１００の構成の一例を示す正面図である。

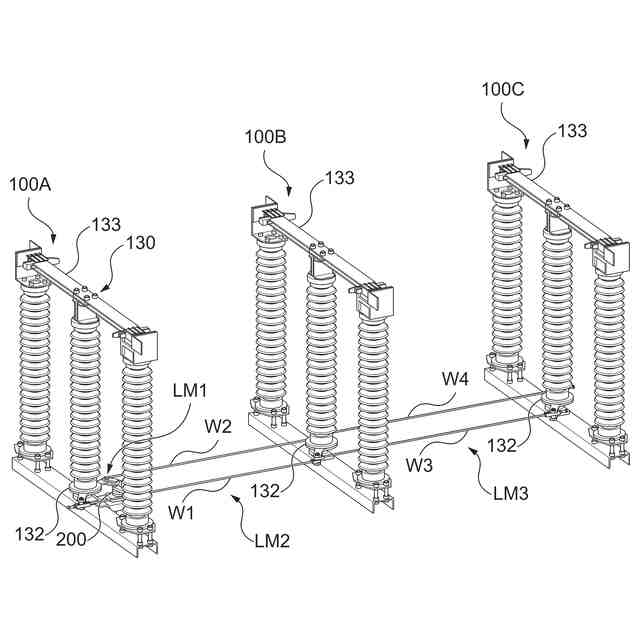

水平二点切断路器１００を三相三線式の電路に用いるときの構成の一例を示す斜視図である。

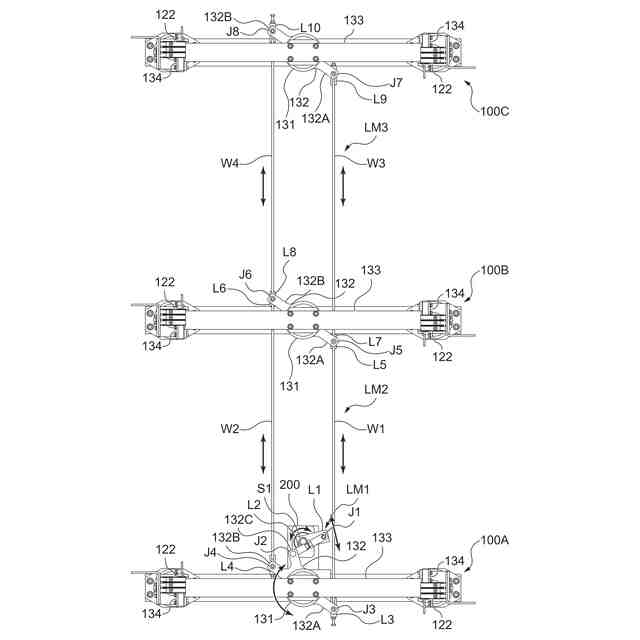

水平二点切断路器１００を三相三線式の電路に用いるときの構成の一例を示す平面図である。

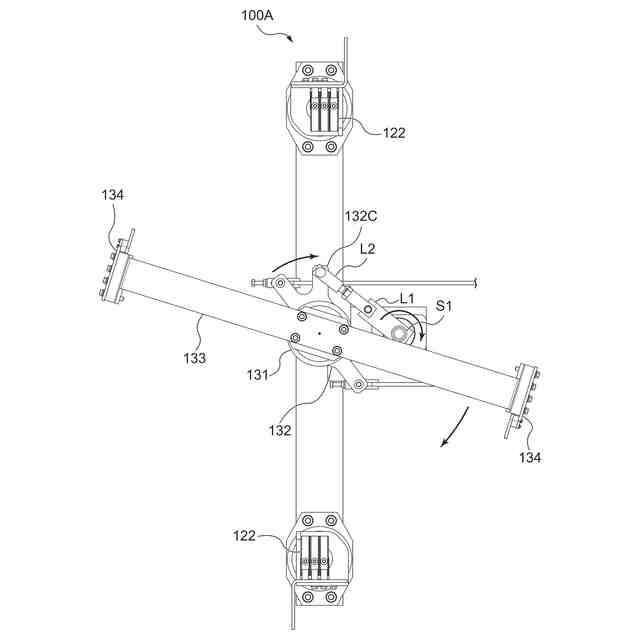

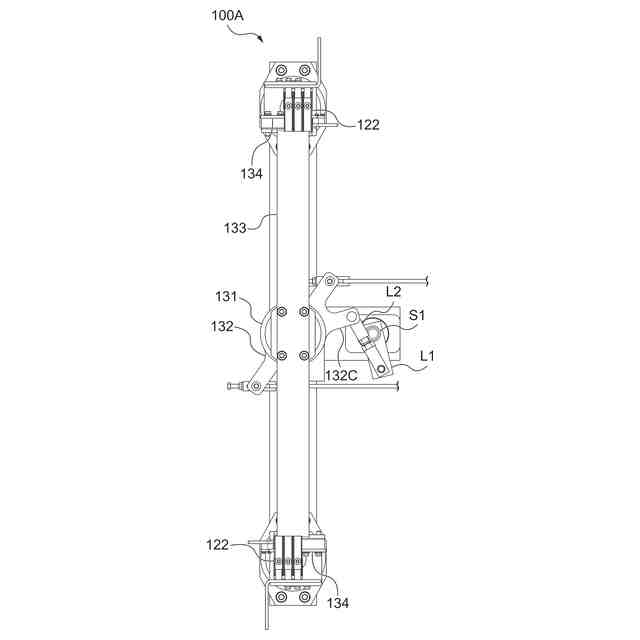

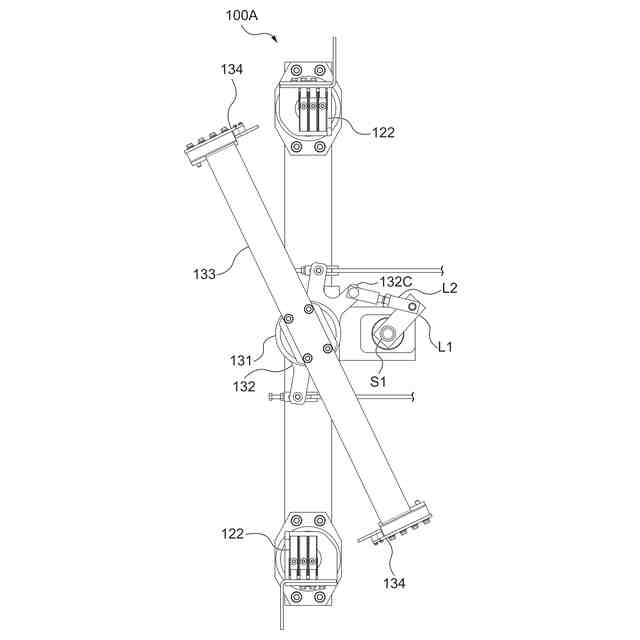

開路状態から閉路状態に移行する第１水平二点切断路器１００Ａの一例を示す平面図である。
開路状態から閉路状態に移行する第１水平二点切断路器１００Ａの一例を示す平面図である。
開路状態から閉路状態に移行する第１水平二点切断路器１００Ａの一例を示す平面図である。
開路状態から閉路状態に移行する第１水平二点切断路器１００Ａの一例を示す平面図である。
固定接触部１２２の構成の一例を示す斜視図である。

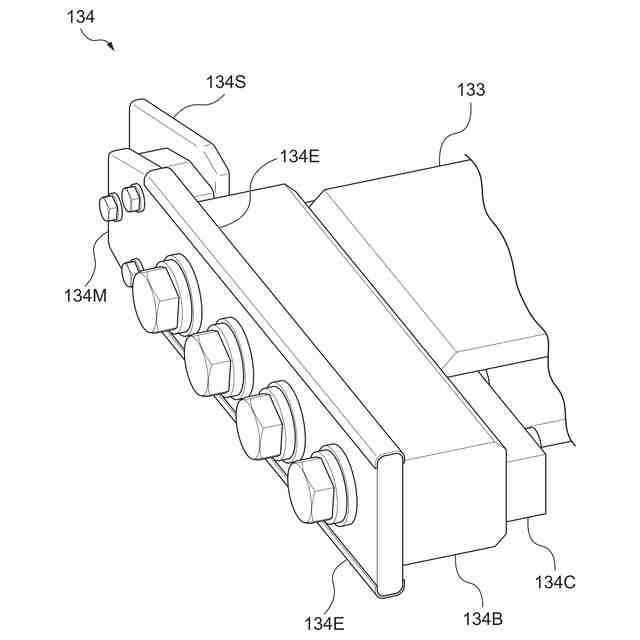

可動接触部１３４の構成の一例を示す斜視図である。
開路状態から閉路状態に移行するときの固定接触部１２２と可動接触部１３４との関係の一例を示す斜視図である。
図１０に示す状態の固定接触部１２２と可動接触部１３４との関係を示す平面図である。
開路状態から閉路状態に移行するときの固定接触部１２２と可動接触部１３４との関係の一例を示す斜視図である。
図１２に示す状態の固定接触部１２２と可動接触部１３４との関係を示す要部断面図である。
開路状態から閉路状態に移行するときの固定接触部１２２と可動接触部１３４との関係の一例を示す斜視図である。
図１４に示す状態の固定接触部１２２と可動接触部１３４との関係を示す要部断面図である。
開路状態から閉路状態に移行するときの固定接触部１２２と可動接触部１３４との関係の一例を示す斜視図である。
図１６に示す状態の固定接触部１２２と可動接触部１３４との関係を示す要部断面図である。
閉路状態の固定接触部１２２と可動接触部１３４との関係の一例を示す斜視図である。
閉路状態の固定接触部１２２と可動接触部１３４との関係の一例を示す要部断面図である。
閉路状態の固定接触部１２２と可動接触部１３４との関係の一例を示す平面図である。
図２０に示すＡ－Ａ断面を示す図である。
第１水平二点切断路器１００Ａにおける押付力を調整するための機構の一例を示す要部の斜視図である。
第１水平二点切断路器１００Ａにおける押付力を調整するための機構の一例を示す要部の平面図である。
第２水平二点切断路器１００Ｂにおける押付力を調整するための機構の一例を示す要部の斜視図である。
第２水平二点切断路器１００Ｂにおける押付力を調整するための機構の一例を示す要部の側面断面図である。
第２水平二点切断路器１００Ｂにおける押付力を調整するための機構の一例を示す要部の斜視図である。
第２水平二点切断路器１００Ｂにおける押付力を調整するための機構の一例を示す要部の側面断面図である。
第３水平二点切断路器１００Ｃにおける押付力を調整するための機構の一例を示す要部の斜視図である。
第３水平二点切断路器１００Ｃにおける押付力を調整するための機構の一例を示す要部の側面断面図である。
第３水平二点切断路器１００Ｃにおける押付力を調整するための機構の一例を示す要部の斜視図である。
第３水平二点切断路器１００Ｃにおける押付力を調整するための機構の一例を示す要部の側面断面図である。
閉路状態の固定接触部１２２から可動接触部１３４を引き離すための力を測定する方法の一例を示す図である。

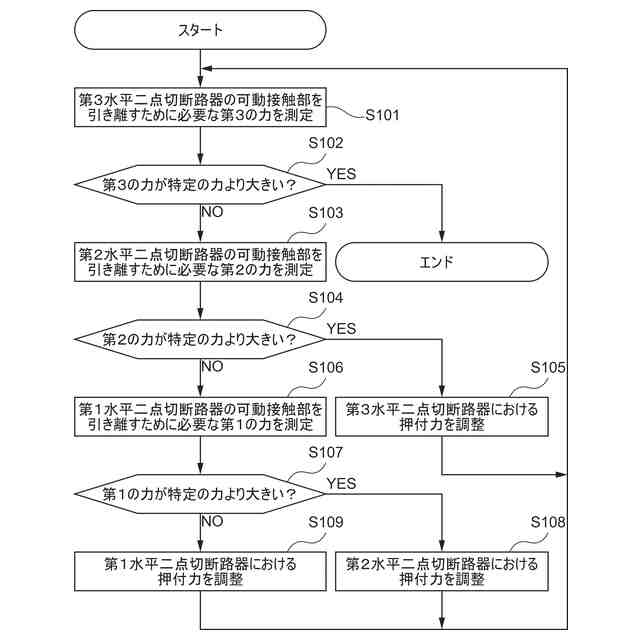

三相三線式の電路に用いる水平二点切断路器１００における押付力を調整する手順の一例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、発明の実施形態を通じて本発明を説明するが、以下の実施形態は、特許請求の範囲にかかる発明を限定するものではない。また、実施形態の中で説明されている特徴の組み合わせは、全てが発明の解決手段に必須であるとは限らない。
【０００９】
本明細書は、高さ方向と平行な方向における一方の側を「上」、他方の側を「下」と称している。本明細書は、部材の２つの主面のうち、一方の面を「上面」、他方の面を「下面」と称している。「上」、「下」、「上面」、「下面」の方向は、重力方向又は設置時における土台等への取り付け方向に限定されない。
【００１０】
図１は、水平二点切断路器１００の構成の一例を示す正面図である。水平二点切断路器１００は、定格電圧のもとで負荷電流の開閉をたてまえとせず、充電された電路を開閉するために用いられる気中開閉装置である。水平二点切断路器１００は、土台１１０、２つの固定部１２０及び１つの可動部１３０を備える。
（【００１１】以降は省略されています）
