発明の名称解析システム、および解析方法
出願人日鉄建材株式会社
代理人弁理士法人樹之下知的財産事務所
主分類G06F 30/10 20200101AFI20250930BHJP(計算;計数)
要約【課題】例えば構造物の構造解析において、簡便な手法で有限要素解析の結果を定量化する。
【解決手段】有限要素解析の結果に基づく階級値が所定領域内の座標にマップされたマップデータを取得するデータ取得部103と、マップデータにおける階級値の分布を定量化する定量化処理部104とを備える解析システム100を提供する。
【選択図】図1
特許請求の範囲【請求項１】
有限要素解析の結果に基づく階級値が所定領域内の座標にマップされたマップデータを取得するデータ取得部と、
前記マップデータにおける前記階級値の分布を定量化する定量化処理部と
を備える解析システム。
続きを表示（約 510 文字）【請求項２】
前記マップデータは、画像であり、
前記階級値は前記画像の階調値である、請求項１に記載の解析システム。
【請求項３】
前記定量化処理部は、前記所定領域内における前記階級値の分布率を算出する、請求項１に記載の解析システム。
【請求項４】
前記有限要素解析の解析値に対して階級を設定し、前記階級に従って前記階級値を算出する階級設定処理部をさらに備える、請求項３に記載の解析システム。
【請求項５】
前記有限要素解析を実行する有限要素解析部をさらに備える、請求項１に記載の解析システム。
【請求項６】
前記有限要素解析は、構造解析である、請求項１から請求項５のいずれか１項に記載の解析システム。
【請求項７】
前記構造解析の対象物は、床スラブである、請求項６に記載の解析システム。
【請求項８】
有限要素解析の結果に基づく階級値が所定領域内の座標にマップされたマップデータを取得するステップと、
前記マップデータにおける前記階級値の分布を定量化するステップと
を含む解析方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、解析システム、および解析方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
例えば構造物の構造解析において、有限要素解析は一般的に利用されている。例えば、特許文献１には、有限要素解析により鉄筋コンクリートスラブの乾燥収縮解析を行い、乾燥収縮によって発生するコンクリートのひび割れを低減する方法について記載されている。また、特許文献２には、耐震性能に優れた建築構造物の設計の際に、有限要素解析によってひずみ分布を求める技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１３０６７４号公報
特開２０２３－６６６２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の有限要素解析は、例えば構造解析の場合であれば応力やひずみの最大値や、その最大値が発生する位置を特定するために利用されており、解析値の分布として定量化されることは一般的ではなかった。解析値は各要素について算出されているため、定量化することは可能ではあるものの、有限要素解析の結果をそのまま利用した場合には各要素に対応付けられているデータが膨大であり、定量化するためには膨大なデータ量や計算リソースが必要であった。
そこで、本発明は、簡便な手法で有限要素解析の結果を定量化することが可能な解析システム、および解析方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
［１］有限要素解析の結果に基づく階級値が所定領域内の座標にマップされたマップデータを取得するデータ取得部と、前記マップデータにおける前記階級値の分布を定量化する定量化処理部とを備える解析システム。
［２］前記マップデータは、画像であり、前記階級値は前記画像の階調値である、［１］に記載の解析システム。
［３］前記定量化処理部は、前記所定領域内における前記階級値の分布率を算出する、［１］に記載の解析システム。
［４］前記有限要素解析の解析値に対して階級を設定し、前記階級に従って前記階級値を算出する階級設定処理部をさらに備える、［３］に記載の解析システム。
［５］前記有限要素解析を実行する有限要素解析部をさらに備える、［１］に記載の解析システム。
［６］前記有限要素解析は、構造解析である、［１］から［５］のいずれかに記載の解析システム。
［７］前記構造解析の対象物は、床スラブである、［６］に記載の解析システム。
［８］有限要素解析の結果に基づく階級値が所定領域内の座標にマップされたマップデータを取得するステップと、前記マップデータにおける前記階級値の分布を定量化するステップとを含む解析方法。
【発明の効果】
【０００６】
上記の構成によれば、有限要素解析の結果に基づく階級値が所定領域内の座標にマップされたマップデータにおいて階級値の分布を定量化するため、例えば有限要素解析の解析値の分布をそのまま定量化する場合に比べて簡便な手法で有限要素解析の結果を定量化することができる。
【図面の簡単な説明】
【０００７】
本発明の一実施形態に係る解析システムの概略的なブロック図である。
図１に示した解析システムを用いて実行される解析方法のフローチャートである。
合成スラブの構成を説明する断面図である。
実施例（Ｎｏ．１）のコンター図である。
実施例（Ｎｏ．２）のコンター図、および面積率のグラフである。
実施例（Ｎｏ．３）のコンター図、および面積率のグラフである。
実施例（Ｎｏ．４）のコンター図、および面積率のグラフである。
実施例（Ｎｏ．５）のコンター図、および面積率のグラフである。
【発明を実施するための形態】
【０００８】
以下に添付図面を参照しながら、本発明の好適な実施形態について詳細に説明する。なお、本明細書および図面において、実質的に同一の機能構成を有する構成要素については、同一の符号を付することにより重複した説明を省略する。
本発明の解析システムは、例えば床スラブなどの対象物に対して有限要素解析（Finite Element Method、ＦＥＭ）を実行した後、有限要素解析の結果を定量化する装置である。
【０００９】

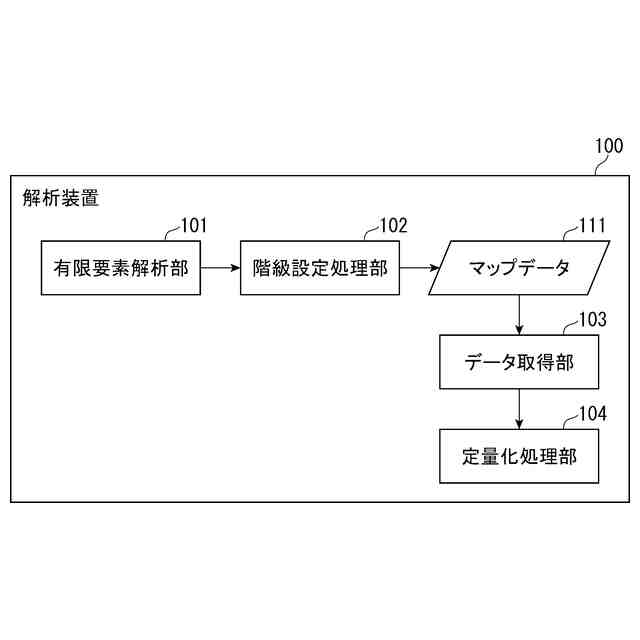

図１は、本発明の一実施形態に係る解析システムの概略的なブロック図である。図示されるように、解析システム１００は、有限要素解析を実行する有限要素解析部１０１と、解析値に対して階級を設定する階級設定処理部１０２と、階級値がマップされたマップデータ１１１を取得するデータ取得部１０３と、マップデータ１１１における階級値の分布を定量化する定量化処理部１０４とを備える。
【００１０】
解析システム１００は例えばＣＰＵ（Central Processing Unit）などのプロセッサ、記憶装置、通信装置、入出力手段などを備えるコンピュータであり、上記の機能部分はプロセッサがプログラムに従って動作することによって実現される。プログラムは、記憶装置に格納されるか、またはリムーバブル記憶媒体に格納されて解析システム１００に読み込まれる。
（【００１１】以降は省略されています）
