公開番号2025152716
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054750
出願日2024-03-28
発明の名称ライナープレート用補強材、及びライナープレート補強構造
出願人日鉄建材株式会社
代理人個人
主分類E02D 17/08 20060101AFI20251002BHJP(水工;基礎;土砂の移送)
要約【課題】経済性及び施工性の向上とともに鉛直方向の荷重に対する強度の向上が図られたライナープレート用補強材、及びライナープレート補強構造を提供する。

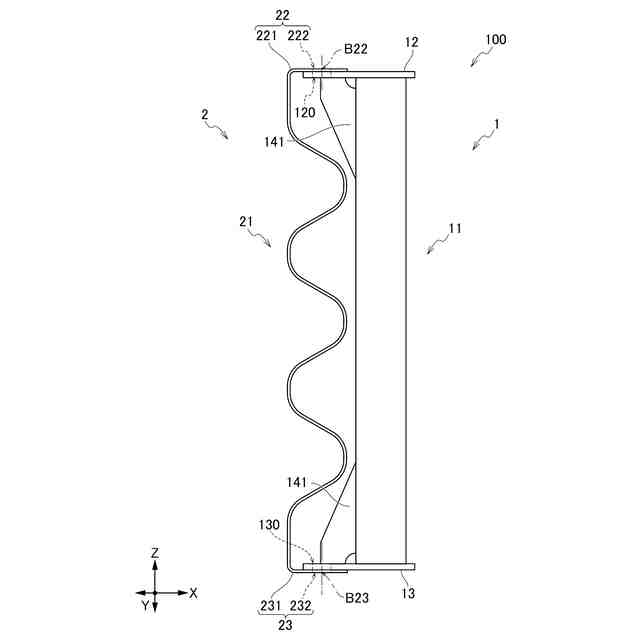

【解決手段】ライナープレート用補強材1は、鉛直方向Zに立設されるライナープレート2に固定され、ライナープレート2の上フランジ22に固定される鋼製の第1接続部12と、第1接続部12と接続される一端から一方向に延長された鋼製の基部11と、基部11の延長方向の他端に接続され、ライナープレート2の下フランジ23に固定される鋼製の第2接続部13と、を備えることを特徴とする。ライナープレート用補強材1は、例えば基部11と、基部11に対してフランジ形状の第1接続部12又は第2接続部13と、に固定される補強リブ14をさらに備えてもよい。
【選択図】図3
特許請求の範囲【請求項１】
鉛直方向に立設されるライナープレートに固定されるライナープレート用補強材であって、
前記ライナープレートの上フランジに固定される鋼製の第１接続部と、
前記第１接続部と接続される一端から一方向に延長された鋼製の基部と、
前記基部の延長方向の他端に接続され、前記ライナープレートの下フランジに固定される鋼製の第２接続部と、
を備えること
を特徴とするライナープレート用補強材。
続きを表示（約 590 文字）【請求項２】
前記基部と、前記基部に対してフランジ形状の前記第１接続部又は前記第２接続部と、に固定される補強リブをさらに備えること
を特徴とする請求項１に記載のライナープレート用補強材。
【請求項３】
前記第１接続部及び前記第２接続部のうち少なくとも何れかは、鉛直方向に段違いの形状であること
を特徴とする請求項１又は２に記載のライナープレート用補強材。
【請求項４】
前記第１接続部又は前記第２接続部は、前記ライナープレートの上方に接続される上位ライナープレートの下フランジを介して前記ライナープレートの前記上フランジに固定され、又は前記ライナープレートの下方に接続される下位ライナープレートの上フランジを介して前記ライナープレートの前記下フランジに固定されること
を特徴とする請求項１又は２に記載のライナープレート用補強材。
【請求項５】
鉛直方向に立設されるライナープレートと、
前記ライナープレートの上フランジに固定される鋼製の第１接続部と、
前記第１接続部と一端が接続され、鉛直方向に延長された鋼製の基部と、
前記基部の他端に接続され、前記ライナープレートの下フランジに固定される鋼製の第２接続部と、
を備えること
を特徴とするライナープレート補強構造。

発明の詳細な説明【技術分野】
【０００１】
この発明は、ライナープレート用補強材、及びライナープレート補強構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ライナープレートの強度を高めるための補強構造が研究されている。ライナープレートを用いる工法として、例えば鉛直方向に複数積層する工法や、立設したうえで鉛直下方向に荷重をかけて固定する工法等がある。この場合において、ライナープレートは、鉛直方向の荷重に対して座屈変形しない強度が要求される。そのため、鉛直方向の荷重に対抗できるライナープレートの補強構造が切望されている。
【０００３】
特許文献１及び特許文献２には、ライナープレートの補強構造が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平０４－０１６６９３号公報
特開平０７－０４２４７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されたライナープレート用補強材及び補強構造によれば、枠体の内側に補強材を併設することで強度を高めることができるが、鉛直方向の荷重に対抗する旨の開示がない。また、特許文献２に開示されたライナープレート用補強材及び補強構造によれば、ライナープレートの表面に座屈防止材を取り付けることで鉛直方向の荷重に対抗することができるが、座屈防止材を取り付けるためにライナープレート表面において孔の穿設や各部材の溶接等の作業を要する他、補強材をライナープレートの表面形状に合わせて波形等に加工する必要があるなど、経済性が悪い。また、予め座屈防止材を取り付けたライナープレートを設置する場合、ライナープレートの重量が増加し、施工性が悪い。
【０００６】
そこで本発明は、上述した問題点に鑑みて案出されたものであり、その目的とするところは、経済性及び施工性の向上とともに鉛直方向の荷重に対する強度の向上が図られたライナープレート用補強材、及びライナープレート補強構造を提供することにある。
【課題を解決するための手段】
【０００７】
第１発明におけるライナープレート用補強材は、鉛直方向に立設されるライナープレートに固定されるライナープレート用補強材であって、前記ライナープレートの上フランジに固定される鋼製の第１接続部と、前記第１接続部と接続される一端から一方向に延長された鋼製の基部と、前記基部の延長方向の他端に接続され、前記ライナープレートの下フランジに固定される鋼製の第２接続部と、を備えることを特徴とする。
【０００８】
第２発明におけるライナープレート用補強材は、第１発明において、前記基部と、前記基部に対してフランジ形状の前記第１接続部又は前記第２接続部と、に固定される補強リブをさらに備えることを特徴とする。
【０００９】
第３発明におけるライナープレート用補強材は、第１発明又は第２発明において、前記第１接続部及び前記第２接続部のうち少なくとも何れかは、鉛直方向に段違いの形状であることを特徴とする。
【００１０】
第４発明におけるライナープレート用補強材は、第１発明又は第２発明において、前記第１接続部又は前記第２接続部は、前記ライナープレートの上方に接続される上位ライナープレートの下フランジを介して前記ライナープレートの前記上フランジに固定され、又は前記ライナープレートの下方に接続される下位ライナープレートの上フランジを介して前記ライナープレートの前記下フランジに固定されることを特徴とする。
（【００１１】以降は省略されています）
