公開番号2025147776
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048187
出願日2024-03-25
発明の名称砂防構造体のアンカーボルト保護構造
出願人日鉄建材株式会社
代理人弁理士法人山名国際特許事務所
主分類E01F 7/04 20060101AFI20250930BHJP(道路,鉄道または橋りょうの建設)
要約【課題】土石流発生時に、土石流の礫等の流下物がアンカーボルト、特には上流側に設置した先頭に立つアンカーボルトの頭部を直撃することを防止(阻止)でき、その結果、アンカーボルトの頭部の変形を未然に防ぐことにより、メンテナンス性、経済性等に優れた砂防構造体のアンカーボルト保護構造を提供する。

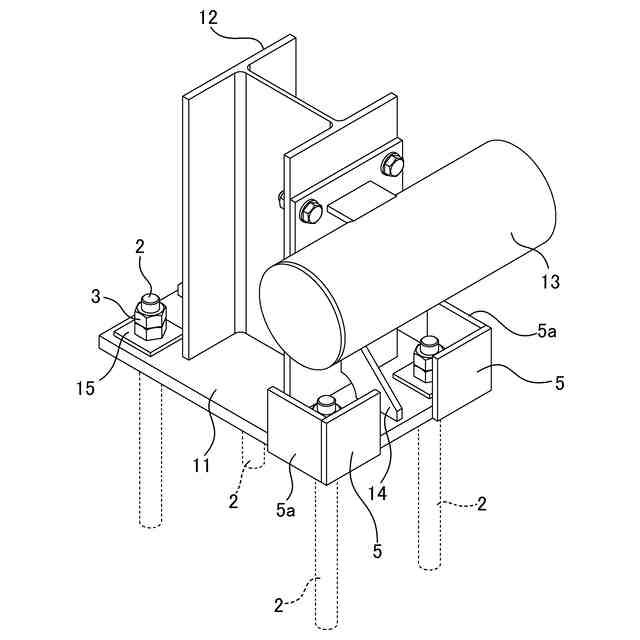

【解決手段】下端にベースプレート11を備えた砂防構造体1がアンカーボルト2及びナット3でコンクリート基礎4上に設置されてなる砂防構造体1のアンカーボルト保護構造であって、前記砂防構造体1を構成する少なくとも上流側柱部材12のベースプレート11に、前記アンカーボルト2への土石流の礫等の流下物の直撃を防止する保護部材5が立設される。前記保護部材5は、プレート部材であり、前記上流側柱部材12のベースプレート11における上流側に位置するアンカーボルト2の上流側部位に壁状に立設されている。
【選択図】図2
特許請求の範囲【請求項１】
下端にベースプレートを備えた砂防構造体がアンカーボルト及びナットでコンクリート基礎上に設置されてなる砂防構造体のアンカーボルト保護構造であって、
前記砂防構造体を構成する少なくとも上流側柱部材のベースプレートに、前記アンカーボルトへの土石流の礫等の流下物の直撃を防止する保護部材が立設されることを特徴とする、砂防構造体のアンカーボルト保護構造。
続きを表示（約 490 文字）【請求項２】
前記保護部材は、プレート部材であり、前記上流側柱部材のベースプレートにおける上流側に位置するアンカーボルトの上流側部位に、前記アンカーボルトの突き出し高さと同等以上の高さとなるように壁状に立設されていることを特徴とする、請求項１に記載した砂防構造体のアンカーボルト保護構造。
【請求項３】
前記プレート部材は、下流側に延びる支え部材を備えていることを特徴とする、請求項２に記載した砂防構造体のアンカーボルト保護構造。
【請求項４】

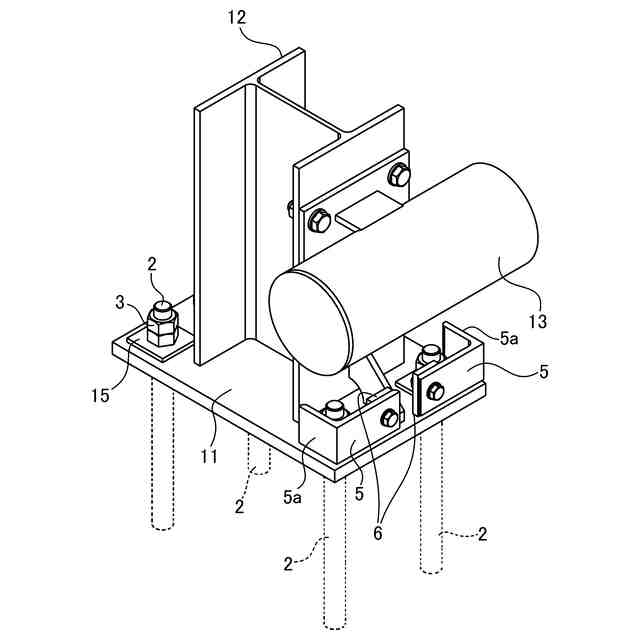

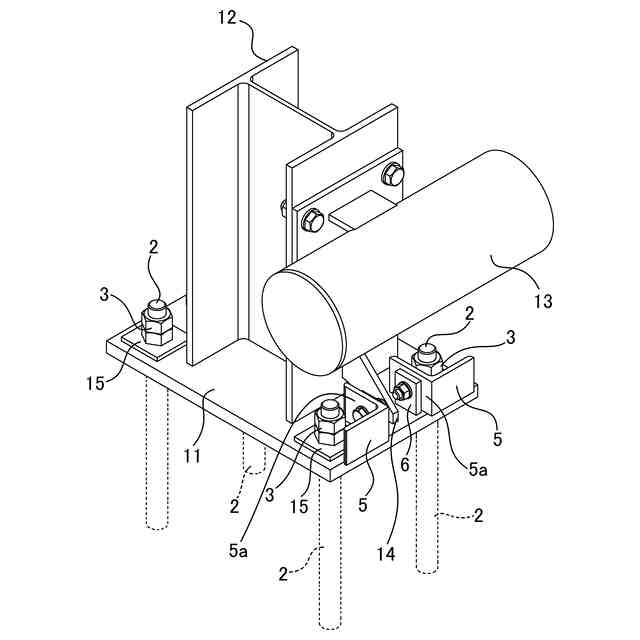

前記保護部材は、１つの支え部材によって形成されるＬ字形鋼材、２つの支え部材によって形成されるコ字形鋼材、又は３つの支え部材によって形成されるＥ字形鋼材であることを特徴とする、請求項３に記載した砂防構造体のアンカーボルト保護構造。
【請求項５】
前記保護部材は、前記上流側柱部材のベースプレートにおける上流側に位置するアンカーボルトを囲む形態の本体部と、前記本体部の上方を覆う蓋部とで箱状に形成されていることを特徴とする、請求項１に記載した砂防構造体のアンカーボルト保護構造。

発明の詳細な説明【技術分野】
【０００１】
この発明は、主に、常時流水はないが出水時には土石流の発生が予想される箇所の河床に設置されて捕捉柵として機能する砂防構造体の技術分野に属し、さらに云えば、前記砂防構造体のアンカーボルト保護構造に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
常時流水はないが出水時には土石流の発生が予想される箇所がある。土石流は、降り続く豪雨により軟弱となった山腹の地盤が流動化することで生じる土砂や石等の礫が河川や渓流の水と一体となり傾斜を流下することで発生し、下流の集落等に被害をもたらす虞がある。
こうした土石流の集落への流下を防止するため、従来から様々な砂防構造体が用いられているが、その多くが、例えば特許文献１に開示されているように、土石流の流下方向に対して立設された捕捉体（２０）等により構成されている。
このような砂防構造体では、前記捕捉体等により土石流に含まれる石や樹木を堰き止める一方、水や砂を通過させることで、岩石等と水等とを分離し、被害をもたらす土石流の状態のままふもとの集落に流下することを防止している。このように、土石流を直接受け止める砂防構造体は、捕捉工、或いは防護工とも称される。
【０００３】
前記特許文献１に係る防護工（砂防構造体）は、同文献１の図２、図３等に示したように、捕捉体（２０）の下端にベースプレート３０を備え、アンカー部材（アンカーボルト）３５及びナットでコンクリートブロック（コンクリート基礎）１０上に設置してなる構造で実施されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－３９６５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前記特許文献１に係る防護工（砂防構造体）は、コンクリートブロック１０上に、アンカー部材３５の頭部を露出させる構成で設置しているが故に、土石流発生時に、土石流の礫等の流下物が前記アンカー部材３５、特には上流側に設けたアンカー部材３５の頭部を直撃し、変形させる虞があった。このアンカー部材３５の頭部の変形は、防護工の着脱作業等のメンテナンス作業に支障をきたしたり、防護工全体の強度・剛性に悪影響を及ぼしたりすることが想定される等、改善するべき課題とされている。
【０００６】
本発明は、上述した背景技術の課題に鑑みて案出されたものであり、その目的とするところは、土石流発生時に、土石流の礫等の流下物がアンカーボルト、特には上流側に設置した先頭に立つアンカーボルトの頭部を直撃することを防止（阻止）でき、その結果、アンカーボルトの頭部の変形を未然に防ぐことにより、メンテナンス性、経済性等に優れた砂防構造体のアンカーボルト保護構造を提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するための手段として、請求項１に記載した発明に係る砂防構造体のアンカーボルト保護構造は、下端にベースプレートを備えた砂防構造体がアンカーボルト及びナットでコンクリート基礎上に設置されてなる砂防構造体のアンカーボルト保護構造であって、前記砂防構造体を構成する少なくとも上流側柱部材のベースプレートに、前記アンカーボルトへの土石流の礫等の流下物の直撃を防止する保護部材が立設されることを特徴とする。
【０００８】
請求項２に記載した発明は、請求項１に記載した発明に係る砂防構造体のアンカーボルト保護構造において、前記保護部材は、プレート部材であり、前記上流側柱部材のベースプレートにおける上流側に位置するアンカーボルトの上流側部位に、前記アンカーボルトの突き出し高さと同等以上の高さとなるように壁状に立設されていることを特徴とする。
【０００９】
請求項３に記載した発明は、請求項２に記載した発明に係る砂防構造体のアンカーボルト保護構造において、前記プレート部材は、下流側に延びる支え部材を備えていることを特徴とする。
【００１０】
請求項４に記載した発明は、請求項３に記載した発明に係る砂防構造体のアンカーボルト保護構造において、前記保護部材は、１つの支え部材によって形成されるＬ字形鋼材、２つの支え部材によって形成されるコ字形鋼材、又は３つの支え部材によって形成されるＥ字形鋼材であることを特徴とする。
（【００１１】以降は省略されています）
