公開番号2025153784
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056419
出願日2024-03-29
発明の名称鋼製枠の補修構造及び鋼製枠の補修方法
出願人日鉄建材株式会社
代理人個人
主分類E02B 3/10 20060101AFI20251002BHJP(水工;基礎;土砂の移送)
要約【課題】既存のスクリーン材を取り外すことなく、低コストで容易に鋼製枠を補修することが可能な鋼製枠の補修構造及び鋼製枠の補修方法を提供する。
【解決手段】鋼製枠の補修構造は、立設されるH形鋼の支柱と、前記支柱間に架設される水平フレームとを有する鋼製枠の補修構造であって、上枠及び下枠と、左右一対の縦枠とを有するパネル枠と、前記パネル枠の上枠に取り付けられ、前記水平フレームに掛止されるズレ防止金具と、前記パネル枠の縦枠にそれぞれ取り付けられ、前記支柱のフランジを挟持する挟持部を有するパネル取付金具とを備えることを特徴とする。

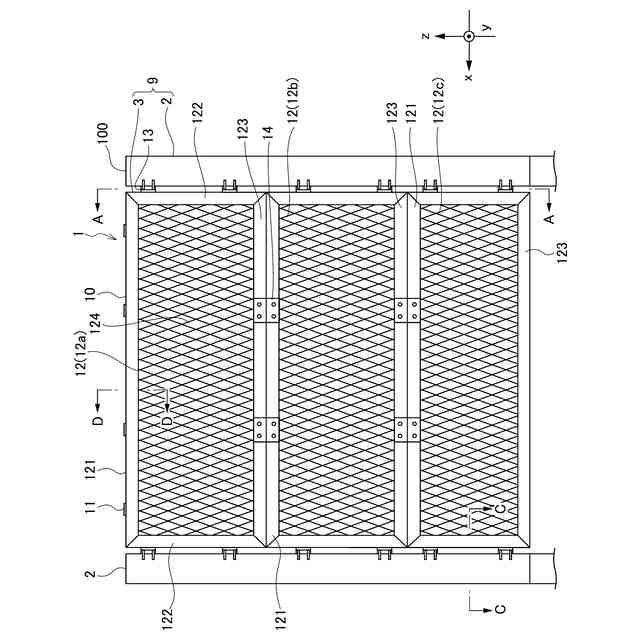

【選択図】図1
特許請求の範囲【請求項１】
立設されるＨ形鋼の支柱と、前記支柱間に架設される水平フレームとを有する鋼製枠の補修構造であって、
上枠及び下枠と、左右一対の縦枠とを有するパネル枠と、

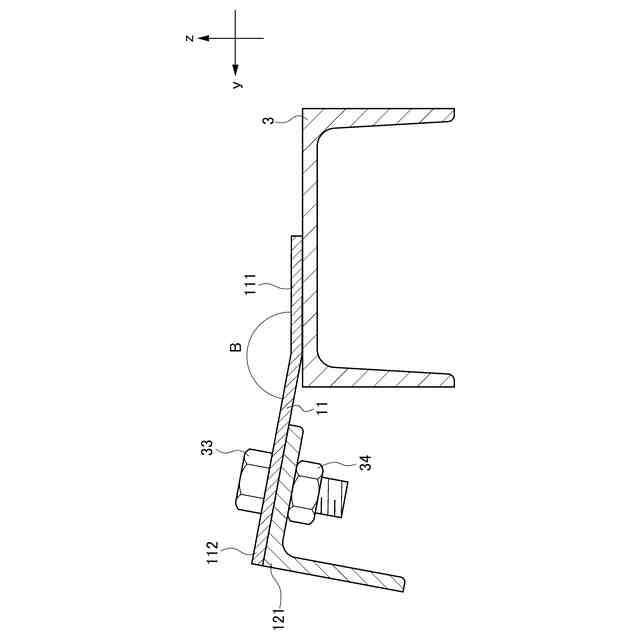

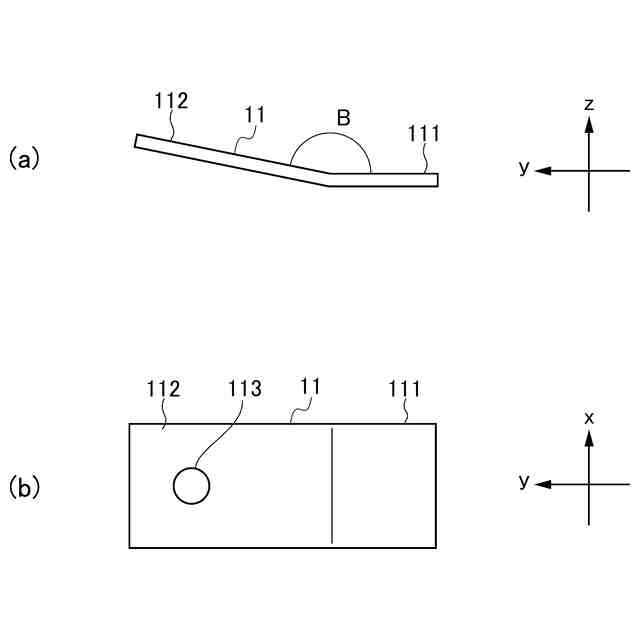

前記パネル枠の上枠に取り付けられ、前記水平フレームに掛止されるズレ防止金具と、

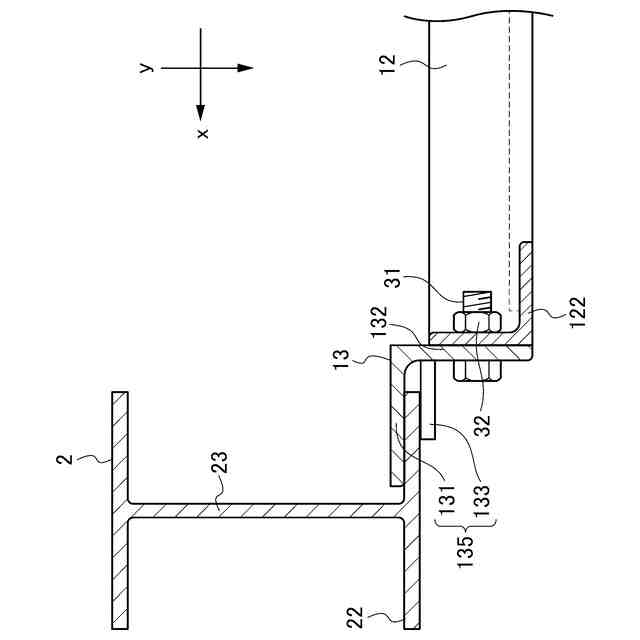

前記パネル枠の縦枠にそれぞれ取り付けられ、前記支柱のフランジを挟持する挟持部を有するパネル取付金具とを備えること
を特徴とする鋼製枠の補修構造。
続きを表示（約 460 文字）【請求項２】
一の前記パネル枠の下枠に上枠が連結された他の前記パネル枠をさらに備えること
を特徴とする請求項１に記載の鋼製枠の補修構造。
【請求項３】
前記パネル枠は、枠内に金網、エキスパンドメタル、形鋼のうちの何れかが嵌め込まれること
を特徴とする請求項１に記載の鋼製枠の補修構造。
【請求項４】

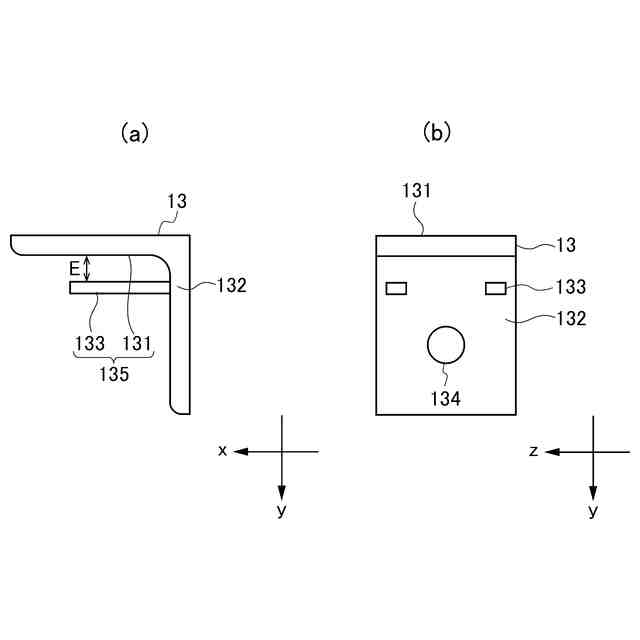

前記パネル取付金具は、前記立設方向の断面がＬ字状に設けられること
を特徴とする請求項１に記載の鋼製枠の補修構造。
【請求項５】
立設されるＨ形鋼の支柱と、前記支柱間に架設される水平フレームとを有する鋼製枠の補修方法であって、
上枠及び下枠と、左右一対の縦枠とからなるパネル枠の上枠に取り付けたズレ防止金具を前記水平フレームに掛止させる横フレーム取付ステップと、
前記パネル枠の縦枠にそれぞれ取り付けたパネル取付金具に前記支柱のフランジを挟持させる縦フレーム取付ステップと、を有すること
を特徴とする鋼製枠の補修方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼製枠の補修構造及び鋼製枠の補修方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、堰堤や擁壁、あるいは護岸等として、鋼製の枠組の中に石材などの中詰材を充填した鋼製枠が知られている。鋼製枠は、柱材（支柱）、水平材（水平フレーム）及び繋ぎ材（繋ぎフレーム）により骨組みが形成され、前面側（下流側）等外側に位置する面にスクリーン材を設け、石材等の中詰材を充填して構築している。鋼製枠は、鋼製枠本体及び中詰材の重量により背面からの土圧などに抵抗する。
【０００３】
しかし、鋼製枠は長年の使用によりスクリーン材が破損したり、経年劣化により腐食したりすることにより、スクリーン材が外れてしまうことがある。スクリーン材が外れてしまうと鋼製枠内に充填した中詰材の流出が想定されるため、既設の鋼製枠への補修が必要とされていた。この既設の鋼製枠への補修の技術として、例えば下記に示す特許文献１が公開されている。
【０００４】
特許文献１では、フランジにクリップナットを取付け、これを介してスクリーン材を１本単位で取り換える壁体構造物が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－２２３１９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
一方、特許文献１に記載された壁体構造物では、既存のスクリーン材が破損している場合に、既存のスクリーン材を取り外す必要があった。しかしながら、既存のスクリーン材を外したときに、中詰材が流出する可能性があった。また、既存のスクリーン材が複数破損している場合、破損しているスクリーン材に対して一本ずつ補修を行う必要がある。これらのため、特許文献１に記載された壁体構造物では、施工に必要なコストが大きくなるという問題点があった。
【０００７】
そこで本発明は、上述した問題点に鑑みて案出されたものであり、その目的とするところは、既存のスクリーン材を取り外すことなく、低コストで容易に鋼製枠を補修することが可能な鋼製枠の補修構造及び鋼製枠の補修方法を提供することにある。
【課題を解決するための手段】
【０００８】
第１発明に係る鋼製枠の補修構造は、立設されるＨ形鋼の支柱と、前記支柱間に架設される水平フレームとを有する鋼製枠の補修構造であって、上枠及び下枠と、左右一対の縦枠とを有するパネル枠と、前記パネル枠の上枠に取り付けられ、前記水平フレームに掛止されるズレ防止金具と、前記パネル枠の縦枠にそれぞれ取り付けられ、前記支柱のフランジを挟持する挟持部を有するパネル取付金具とを備えることを特徴とする。
【０００９】
第２発明に係る鋼製枠の補修構造は、第１発明において、一の前記パネル枠の下枠に上枠が連結された他の前記パネル枠をさらに備えることを特徴とする。
【００１０】
第３発明に係る鋼製枠の補修構造は、第１発明において、前記パネル枠は、枠内に金網、エキスパンドメタル、形鋼のうちの何れかが嵌め込まれることを特徴とする。
（【００１１】以降は省略されています）
