公開番号2025137090
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024036088
出願日2024-03-08
発明の名称床付き布枠の掴み金具
出願人日鉄建材株式会社
代理人個人
主分類E04G 7/28 20060101AFI20250911BHJP(建築物)
要約【課題】作業者の作業性向上とともに安全性及び経済性の向上が図られた床付き布枠の掴み金具を提供する。

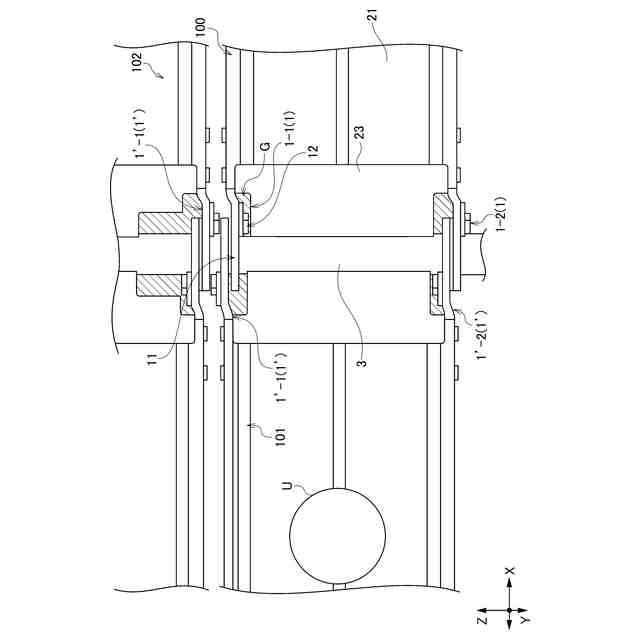

【解決手段】掴み金具1は、仮設足場を構成する横地に対して床付き布枠を着脱自在に取り付けるための床付き布枠の掴み金具1であって、下方に開放した嵌入凹部Dを有する扁平板状の金具本体部11と、金具本体部11の表面に突設された1以上の支持部114と、支持部114が遊嵌される長孔122と、側面視で上外郭が膨出又は凹出して形成された係り部123とを有し、長孔122の上端が支持部114により係止された施錠状態において、側面視で上外郭が金具本体部11の外周上部11uを超えない扁平板状の落下錠12と、を備えることを特徴とする。係り部123は、施錠状態において、側面視で外周上部11uに向かって膨出してもよい。

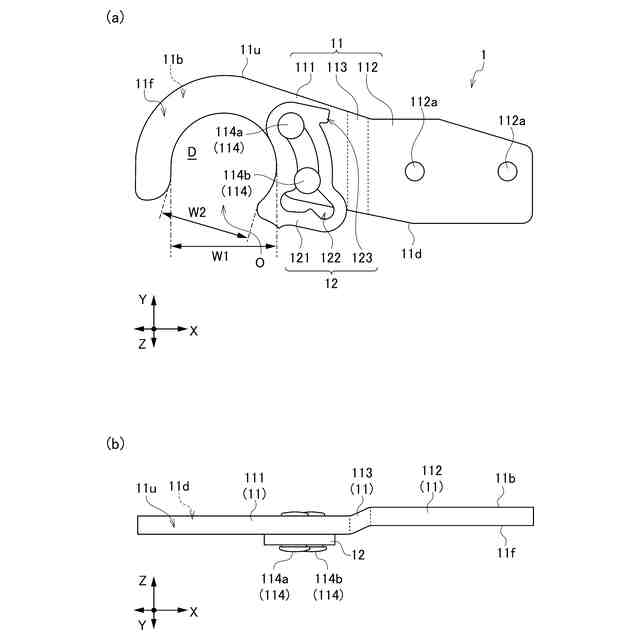

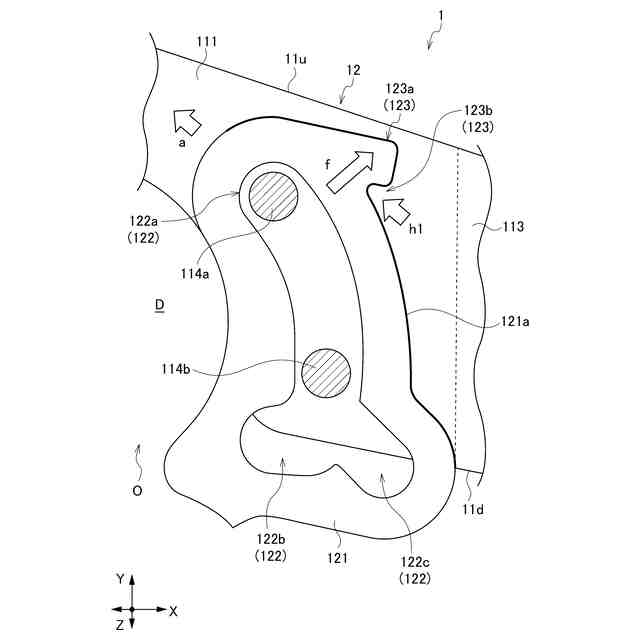

【選択図】図2
特許請求の範囲【請求項１】
仮設足場を構成する横地に対して床付き布枠を着脱自在に取り付けるための床付き布枠の掴み金具であって、
下方に開放した嵌入凹部を有する扁平板状の金具本体部と、
前記金具本体部の表面に突設された１以上の支持部と、
前記支持部が遊嵌される長孔と、側面視で上外郭が膨出又は凹出して形成された係り部とを有し、前記長孔の上端が前記支持部により係止された施錠状態において、側面視で前記上外郭が前記金具本体部の外周上部を超えない扁平板状の落下錠と、
を備えること
を特徴とする床付き布枠の掴み金具。
続きを表示（約 340 文字）【請求項２】

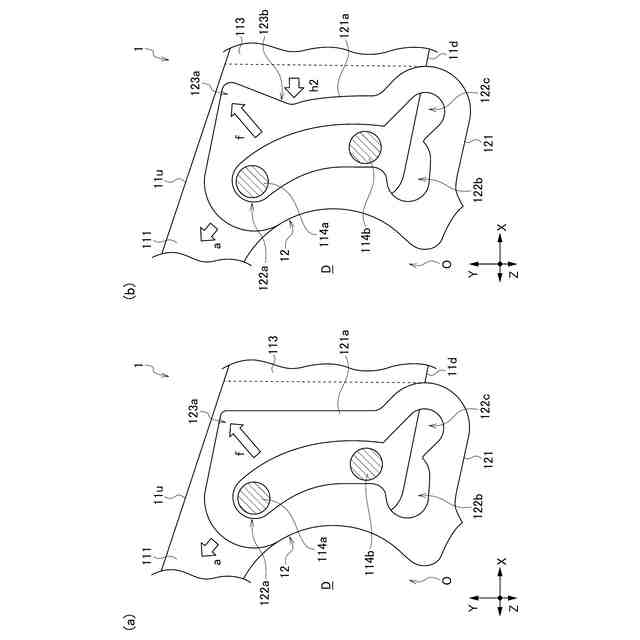

前記係り部は、前記施錠状態において、側面視で前記外周上部に向かって膨出していること
を特徴とする請求項１に記載の床付き布枠の掴み金具。
【請求項３】

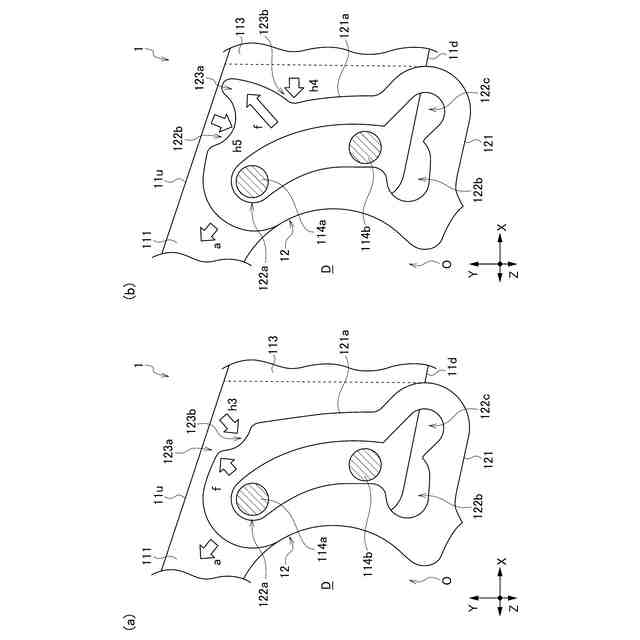

前記係り部は、前記施錠状態において、側面視で前記支持部を挟んで前記嵌入凹部と反対側の領域に形成されること
を特徴とする請求項１又は２に記載の床付き布枠の掴み金具。
【請求項４】

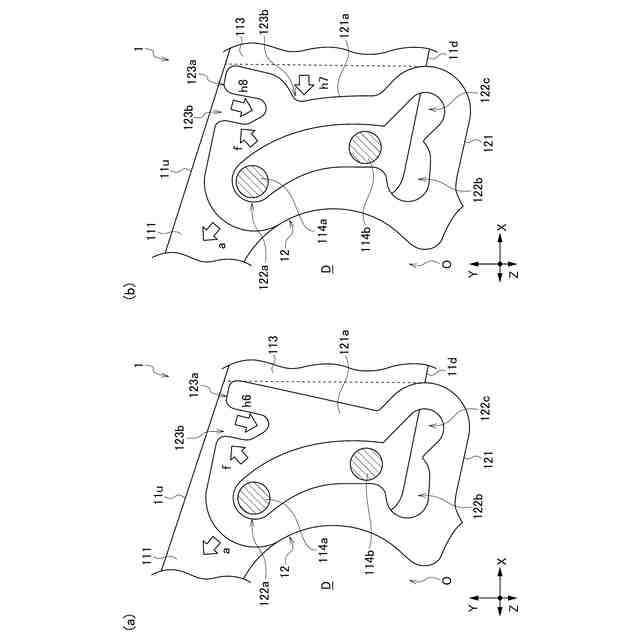

前記係り部は、側面視で外郭の一部が窪んだ窪み部を有すること
を特徴とする請求項１又は２に記載の床付き布枠の掴み金具。
【請求項５】

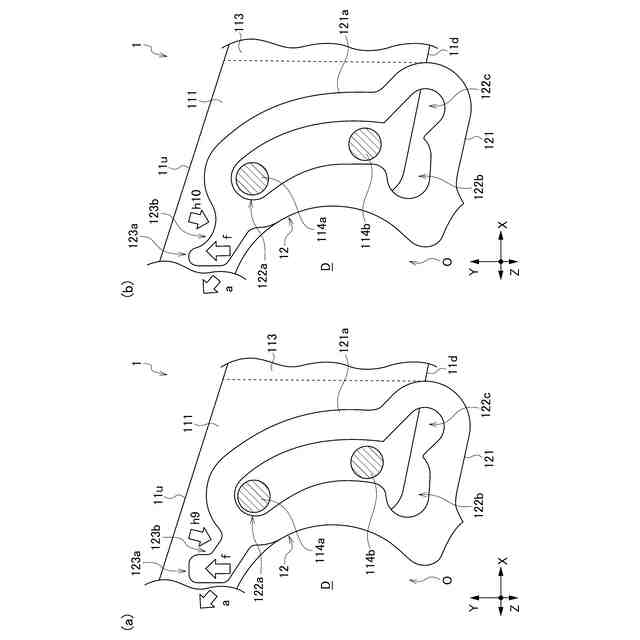

前記窪み部は、側面視で前記長孔の延長方向に略平行に窪んでいること
を特徴とする請求項４に記載の床付き布枠の掴み金具。

発明の詳細な説明【技術分野】
【０００１】
この発明は、床付き布枠の掴み金具に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、建設現場等や土木現場等の工事現場における仮設足場として組み立てられる枠組み足場やくさび式足場等が知られている。これらの仮設足場は、支柱や横地を連結することによって構成され、横地間に床材（歩行面）が架設されている（特許文献１の図１等を参照）。床材として、例えば図１１に示す従来の床付き布枠８００が用いられる。従来の床付き布枠８００は、例えば第１領域Ｒ１及び第２領域Ｒ２等の端部に突設され、仮設足場を構成する横地３に取り付けるための従来の掴み金具８と、歩行用の布板と一体の布枠２１と、布枠２１に固定される落下防止用の側板２３と、からなる。また、従来の掴み金具８は、例えば図１２（ａ）に示すように、横地３が嵌入される凹部が外周下部に形成された本体８１と、本体８１に付属して風の吹上り等で布枠２１が不意に外れないようにするための落下錠を含む外れ防止片８２と、を有する。外れ防止片８２は、第１片本体部８２１に第１片案内溝８２２が形成され、その第１片案内溝８２２に本体８１に固定された第１留め具８１４（８１４ａ、８１４ｂ）が遊嵌されている。すなわち、外れ防止片８２は、第１片案内溝８２２を介して第１留め具８１４を案内することにより、本体８１の凹部を開閉する。これにより、従来の掴み金具８は、外れ防止片８２の開閉動作により横地３に対して着脱自在とされる。また、例えば図１１に示すように、隣接する他の布板上において作業者Ｕが従来の床付き布枠８００を仮設足場から取り外す際、第１領域Ｒ１においては、例えば図１２（ｂ）に示すように、従来の掴み金具８の側面に手を差し入れて容易に外れ防止片８２の第１片本体部８２１を引き上げながら布枠２１を持ち上げて取り外すことができる。一方で、第２領域Ｒ２においては、例えば図１２（ｃ）に示すように、従来の掴み金具８と側板２３と横地３との間の隙間Ｇが狭く第１片本体部８２１の側面に手を差し入れることができず、また外れ防止片８２の上部が曲面形状であり作業者Ｕの指が引っ掛からず第１片本体部８２１を引き上げられないため、下段の他の布板上を作業位置として下方から布枠２１を取り外す必要があるなど、作業性に問題があった。
【０００３】
その対策として、例えば図１３（ａ）～図１３（ｂ）に示すように、改良床付き布枠９００が開発された。改良床付き布枠９００は、改良掴み金具９と、布枠２１と、側板２３と、からなる。なお、図１３（ｂ）は、図１３（ａ）のＡ－Ａ断面図である。改良掴み金具９は、本体８１に対応する改良掴み金具本体９１と、落下錠であって上部が改良掴み金具本体９１の外周上部９１ｕに対して突出するように延長された延長部９２３を有する改良外れ防止片９２と、からなる。なお、図１３中の第２片本体部９２１は第１片本体部８２１に、第２片案内溝９２２は第１片案内溝８２２に、第２留め具９１４（９１４ａ、９１４ｂ）は第１留め具８１４（８１４ａ、８１４ｂ）に、第２片案内溝９２２は第１片案内溝８２２に、それぞれ対応する。すなわち、改良掴み金具９は、延長部９２３を介して改良外れ防止片９２の開閉動作により横地３に対して着脱自在とされる。したがって、改良掴み金具９によれば、改良掴み金具９と側板２３と横地３との間の隙間Ｇが狭く第２片本体部９２１の側面に手を差し入れることができない場合でも、隣接する他の布板上において作業者Ｕが布枠２１を足場本体から取り外す際、延長部９２３を把持して引き上げる方法により布枠２１を取り外すことができ、作業性の向上を図ることができる。特許文献１には、その一例として、延長部９２３が形成された改良外れ防止片９２を備える改良掴み金具９に対応する把持連結金具が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平０８－２５４０１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、改良掴み金具９によれば、改良外れ防止片９２が閉位置（横地３に取り付けられた状態）においても延長部９２３が改良掴み金具本体９１の外周上部９１ｕから突出しているため、例えば図１３（ｃ）に示すように、作業者Ｕの靴の衝突により作業者Ｕが高所で転倒したり、改良外れ防止片９２が破損したりするおそれがあり、安全性及び経済性の観点で問題がある。また、例えば図１４（ａ）に示すように保管時に複数の改良床付き布枠９００（９００’、９００’’）を垂直方向に積み重ねて収容する際、それぞれの第２片本体部９２１（９２１’、９２１’’）同士が相互に干渉したり、延長部９２３と上方の改良床付き布枠９００’の外周下部９１ｄとが相互に干渉したりするため、図１４（ｂ）に示すように上下に隣接するそれぞれの第２片本体部９２１（９２１’、９２１’’）をずらして積み重ねるように配置する必要がある。このため、広い収容スペースが必要となり、経済性の観点で問題がある。
【０００６】
そこで本発明は、上述した問題点に鑑みて案出されたものであり、その目的とするところは、作業者の作業性向上とともに安全性及び経済性の向上が図られた床付き布枠の掴み金具を提供することにある。
【課題を解決するための手段】
【０００７】

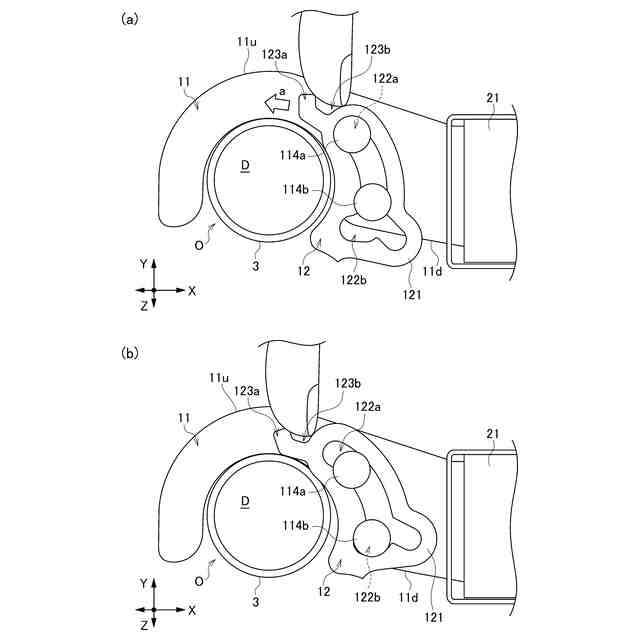

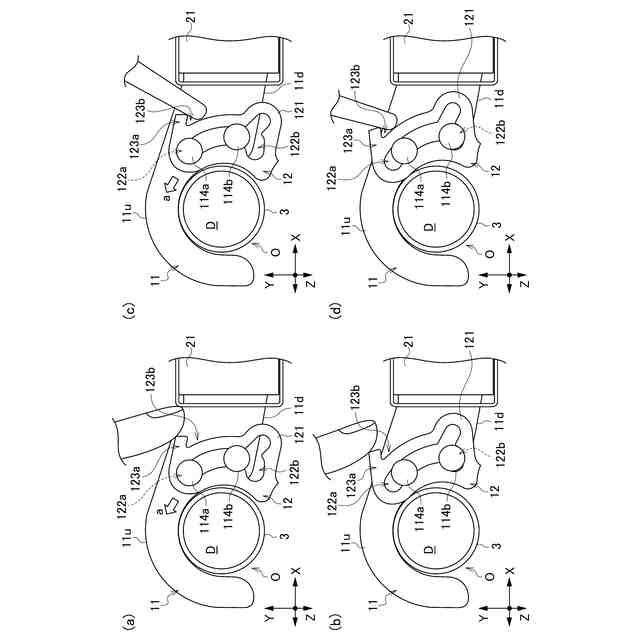

第１発明における床付き布枠の掴み金具は、仮設足場を構成する横地に対して床付き布枠を着脱自在に取り付けるための床付き布枠の掴み金具であって、下方に開放した嵌入凹部を有する扁平板状の金具本体部と、前記金具本体部の表面に突設された１以上の支持部と、前記支持部が遊嵌される長孔と、側面視で上外郭が膨出又は凹出して形成された係り部とを有し、前記長孔の上端が前記支持部により係止された施錠状態において、側面視で前記上外郭が前記金具本体部の外周上部を超えない扁平板状の落下錠と、を備えることを特徴とする。
【０００８】
第２発明における床付き布枠の掴み金具は、第１発明において、前記係り部は、前記施錠状態において、側面視で前記外周上部に向かって膨出していることを特徴とする。
【０００９】
第３発明における床付き布枠の掴み金具は、第１発明又は第２発明において、前記係り部は、前記施錠状態において、側面視で前記支持部を挟んで前記嵌入凹部と反対側の領域に形成されることを特徴とする。
【００１０】
第４発明における床付き布枠の掴み金具は、第１発明又は第２発明において、前記係り部は、側面視で外郭の一部が窪んだ窪み部を有することを特徴とする。
（【００１１】以降は省略されています）
