公開番号2025153789
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056425
出願日2024-03-29
発明の名称鋼製枠の補修構造及び鋼製枠の補修方法
出願人日鉄建材株式会社
代理人個人
主分類E02B 3/10 20060101AFI20251002BHJP(水工;基礎;土砂の移送)
要約【課題】低コストで容易に鋼製枠を補修することが可能な鋼製枠の補修構造及び鋼製枠の補修方法を提供する。

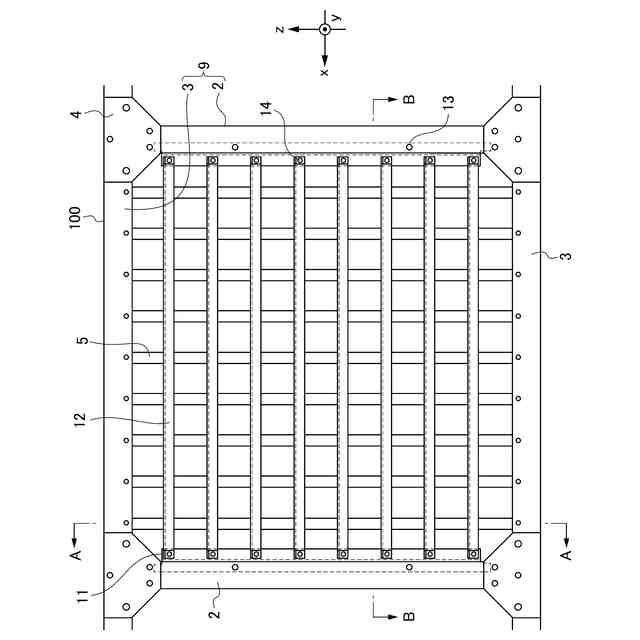

【解決手段】鋼製枠の補修構造は、立設される支柱と、前記支柱間に架設される水平フレームとを有する鋼製枠の補修構造であって、前記支柱の立設方向に延び、前記支柱にそれぞれ取り付けられる取付ブラケットと、前記取付ブラケット間に2以上の新設スクリーン材と、を備えることを特徴とする。

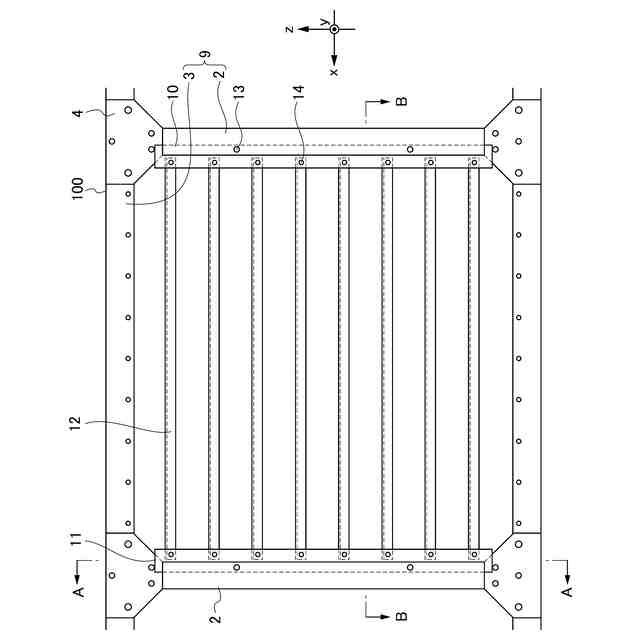

【選択図】図1
特許請求の範囲【請求項１】

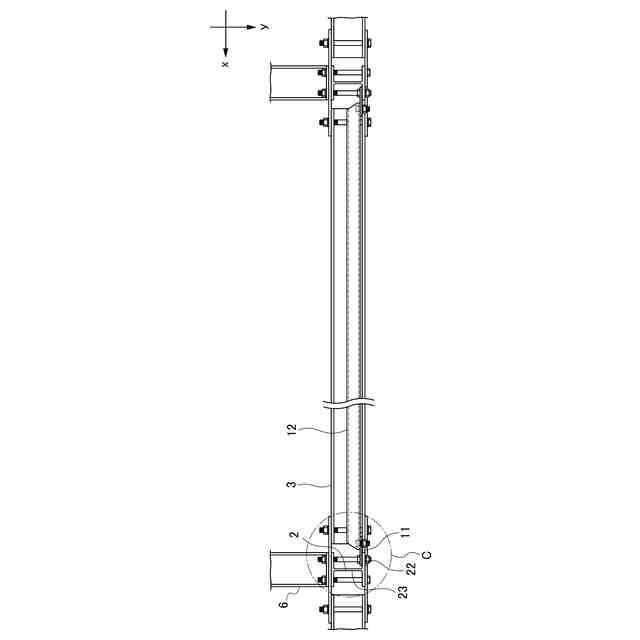

立設される支柱と、前記支柱間に架設される水平フレームとを有する鋼製枠の補修構造であって、

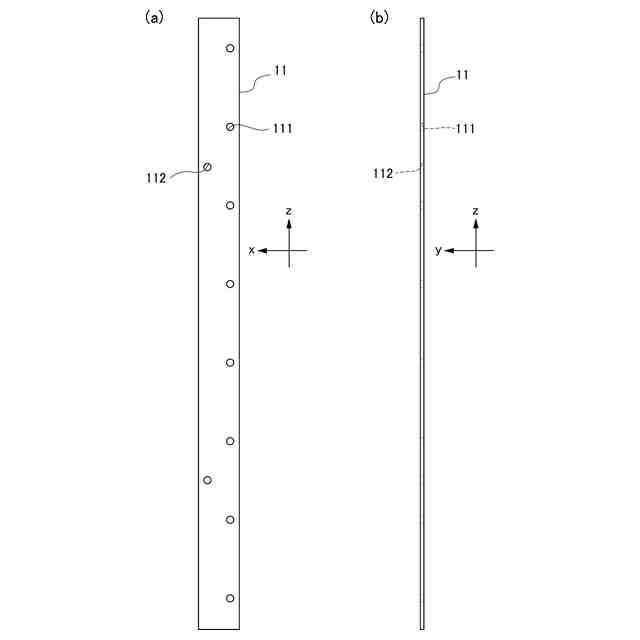

前記支柱の立設方向に延び、前記支柱にそれぞれ取り付けられる取付ブラケットと、

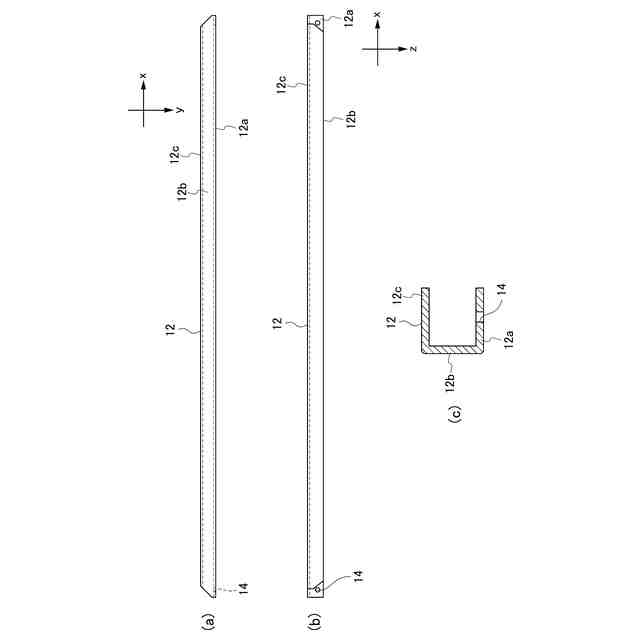

前記取付ブラケット間に２以上の新設スクリーン材と、を備えること
を特徴とする鋼製枠の補修構造。
続きを表示（約 800 文字）【請求項２】
立設される支柱と、前記支柱間に架設される水平フレームとを有する鋼製枠の補修構造であって、
前記支柱の立設方向に延び、前記水平フレーム間に架設される取付ブラケットと、
前記取付ブラケット間に２以上の新設スクリーン材と、を備えること
を特徴とする鋼製枠の補修構造。
【請求項３】

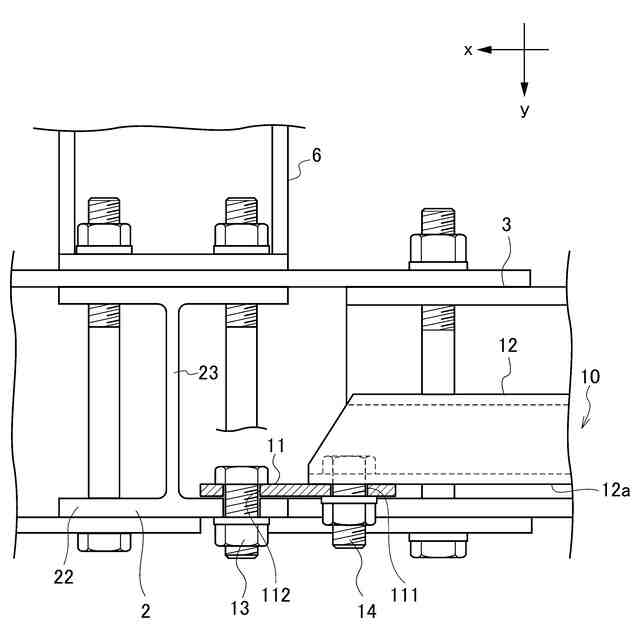

前記取付ブラケットは、ボルトを介して前記支柱に取り付けられ、
前記新設スクリーン材は、ボルトを介して前記取付ブラケットに取り付けられること
を特徴とする請求項１に記載の鋼製枠の補修構造。
【請求項４】
前記取付ブラケットは、ボルトを介して前記水平フレームに取り付けられ、
前記新設スクリーン材は、ボルトを介して前記取付ブラケットに取り付けられること
を特徴とする請求項２に記載の鋼製枠の補修構造。
【請求項５】
前記取付ブラケットは、Ｈ形鋼の前記支柱のフランジの内側に差し込まれるフランジ取り付け部を有すること
を特徴とする請求項１に記載の鋼製枠の補修構造。
【請求項６】
前記取付ブラケットは、前記支柱の立設方向の断面形状において、前記フランジ取り付け部から前記フランジの外側へ折り返され、前記新設スクリーン材が取り付けられる固定部を有すること
を特徴とする請求項４に記載の鋼製枠の補修構造。
【請求項７】
立設される支柱と、前記支柱間に架設される水平フレームとを有する鋼製枠の補修方法であって、
前記支柱の立設方向に延びる取付ブラケットを、前記支柱にそれぞれ取り付けるブラケット取付ステップと、
前記取付ブラケット間に２以上の新設スクリーン材を並設させるスクリーン取付ステップと、を有すること
を特徴とする鋼製枠の補修方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼製枠の補修構造及び鋼製枠の補修方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

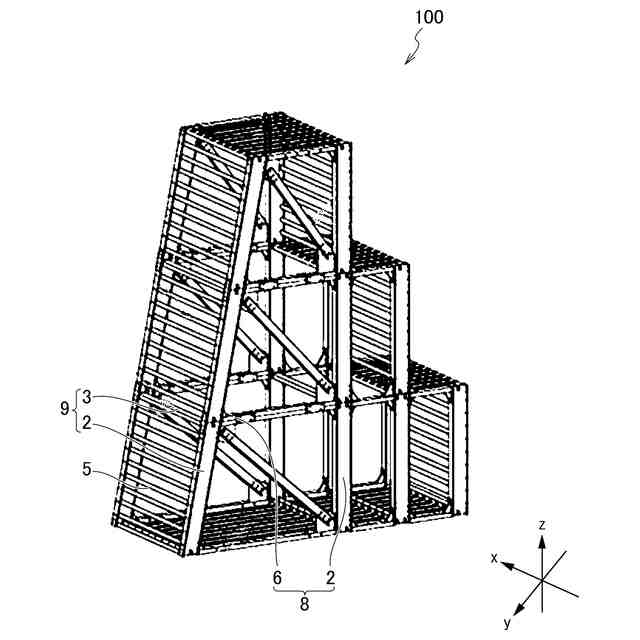

従来、堰堤や擁壁、あるいは護岸等として、鋼製の枠組の中に石材などの中詰材を充填した鋼製枠が知られている。鋼製枠は、柱材（支柱）、水平材（水平フレーム）及び繋ぎ材（繋ぎフレーム）により骨組みが形成され、前面側（下流側）等外側に位置する面にスクリーン材を設け、石材等の中詰材を充填して構築している。鋼製枠は、鋼製枠本体及び中詰材の重量により背面からの土圧などに抵抗する。
【０００３】
しかし、鋼製枠は長年の使用によりスクリーン材が破損したり、経年劣化により腐食したりすることによりスクリーン材が外れてしまうことがある。スクリーン材が外れてしまうと鋼製枠内に充填した中詰材の流出が想定されるため、既設の鋼製枠への補修が必要とされていた。この既設の鋼製枠への補修の技術として、例えば下記に示す特許文献１が公開されている。
【０００４】
特許文献１では、フランジにクリップナットを取付け、これを介してスクリーン材を１本単位で取り換える壁体構造物が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－２２３１９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
一方、特許文献１に記載された壁体構造物では、既存のスクリーン材が破損している場合に、既存のスクリーン材を取り外す必要があった。しかしながら、既存のスクリーン材を外したときに、中詰材が流出する可能性があった。また、既存のスクリーン材が複数破損している場合、破損しているスクリーン材に対して一本ずつ補修を行う必要がある。これらのため、特許文献１に記載された壁体構造物では、施工に必要なコストが大きくなるという問題点があった。
【０００７】
そこで本発明は、上述した問題点に鑑みて案出されたものであり、その目的とするところは、低コストで容易に鋼製枠を補修することが可能な鋼製枠の補修構造及び鋼製枠の補修方法を提供することにある。
【課題を解決するための手段】
【０００８】
第１発明に係る鋼製枠の補修構造は、立設される支柱と、前記支柱間に架設される水平フレームとを有する鋼製枠の補修構造であって、前記支柱の立設方向に延び、前記支柱にそれぞれ取り付けられる取付ブラケットと、前記取付ブラケット間に２以上の新設スクリーン材と、を備えることを特徴とする。
【０００９】
第２発明に係る鋼製枠の補修構造は、立設される支柱と、前記支柱間に架設される水平フレームとを有する鋼製枠の補修構造であって、前記支柱の立設方向に延び、前記水平フレーム間に架設される取付ブラケットと、前記取付ブラケット間に２以上の新設スクリーン材と、を備えることを特徴とする。
【００１０】
第３発明に係る鋼製枠の補修構造は、第１発明において、前記取付ブラケットは、ボルトを介して前記支柱に取り付けられ、前記新設スクリーン材は、ボルトを介して前記取付ブラケットに取り付けられることを特徴とする。
（【００１１】以降は省略されています）
