公開番号2025147397
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047630
出願日2024-03-25
発明の名称微粒子サンプリング装置
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類C12M 1/26 20060101AFI20250930BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】捕集液の汚染を抑制した微粒子サンプリング装置を提供する。
【解決手段】微粒子を液体中にサンプリングする微粒子サンプリング装置10であって、筒状である第1電極22と、第1電極22の軸心方向に延び、第1電極22内において第1電極22の内面66と間隔を空けて配置される第2電極24と、第1電極22を囲むダクト12と、ダクト12の一端に接続される第1筒部19と、ダクト12の他端に接続される第2筒部21と、第1電極22と第2電極24との間に電圧を印加する電圧印加部26と、第1電極22を回転させる駆動部36と、を備え、第1筒部19または第2筒部21は、貫通孔33を有し、貫通孔33は、第1電極22の軸心周りの方向における内面66の一部に貯留された液体68の液面68aよりも上方に位置し、貫通孔33は、貫通孔33を介して液体68を回収するための孔である。
【選択図】図6
特許請求の範囲【請求項１】
微粒子を液体中にサンプリングする微粒子サンプリング装置であって、
筒状であり、その軸心方向の両端部が開口している第１電極と、
前記第１電極の軸心方向に延び、前記第１電極内において前記第１電極の内面と間隔を空けて配置される第２電極と、
前記第１電極を囲むダクトと、
前記ダクトの一端に接続される第１筒部と、
前記ダクトの他端に接続される第２筒部と、
前記第１電極と前記第２電極との間に電圧を印加する電圧印加部と、
前記第１電極を回転させる駆動部と、を備え、
前記第１筒部または前記第２筒部は、貫通孔を有し、
前記貫通孔は、前記第１電極の軸心周りの方向における前記内面の一部に貯留された前記液体の液面よりも上方に位置し、
前記貫通孔は、前記貫通孔を介して前記液体を回収するための孔である、
微粒子サンプリング装置。
続きを表示（約 660 文字）【請求項２】
前記軸心方向から見たとき、
前記貫通孔を通る直線を回収直線とすると、
前記回収直線は、前記液面と交差し、
前記回収直線が前記内面の最下点を通る場合、前記回収直線と前記第２電極は交差しない、
請求項１に記載の微粒子サンプリング装置。
【請求項３】
前記貫通孔にガイドチューブを設け、
前記ガイドチューブは、前記回収直線の方向を固定する、
請求項２に記載の微粒子サンプリング装置。
【請求項４】
前記第１電極は、主要部、第１内鍔部、および第２内鍔部を含み、
前記第１内鍔部は、前記主要部の前記軸心方向の一端部から前記主要部の径方向の内方に突出しており、前記軸心周りに環状であり、
前記第２内鍔部は、前記主要部の前記軸心方向の他端部から前記主要部の径方向の内方に突出しており、前記軸心周りに環状であり、
前記ガイドチューブの最も前記内方にある部分を最内部分とすると、
前記最内部分は、前記第１内鍔部の先端または前記第２内鍔部の先端よりも前記主要部の径方向の外方に位置する、
請求項３に記載の微粒子サンプリング装置。
【請求項５】
前記液体を回収する回収機を備え、
前記回収機は、回収チューブおよび回収部を含み、
前記回収チューブは、前記貫通孔を介して前記液面に到達可能である、
請求項１～４の何れか１項に記載の微粒子サンプリング装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、微粒子をサンプリングする微粒子サンプリング装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、微粒子のもつ慣性あるいは遠心力を利用した装置を用いて、気体中の微粒子をサンプリングする装置および方法が知られている（例えば、特許文献１参照）。より詳細には、特許文献１には、内部に捕集用の液体（捕集液）が供給された回転円筒電極により静電気力を生じさせ、微粒子などの捕集対象物を空気から分離して液体中に捕集する装置および方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／１５３１５５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような従来の微粒子サンプリング装置では、繰り返しサンプリングを行う場合、毎回同じ回収部で捕集液の回収を行う。このため、前回のサンプリングにより捕集した微粒子の残渣物が、回収部に残ってしまうことが懸念される。したがって、繰り返しのサンプリングを行った場合、回収した捕集液が前回の回収した捕集液で汚染されるおそれがある。このような場合、捕集液の分析の際に、正確な情報が得られないという課題があった。
【０００５】
本発明は、上記従来の課題に鑑みてなされたものであり、その目的は、微粒子をサンプリングする装置において、円筒電極の内部に貯留される捕集液を回収する際に、前回の捕集液を回収する動作に起因する捕集液の汚染を抑制可能な回収技術を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一様態に係る微粒子サンプリング装置は、微粒子を液体中にサンプリングする微粒子サンプリング装置であって、筒状であり、その軸心方向の両端部が開口している第１電極と、第１電極の軸心方向に延び、第１電極内において第１電極の内面と間隔を空けて配置される第２電極と、第１電極を囲むダクトと、ダクトの一端に接続される第１筒部と、ダクトの他端に接続される第２筒部と、第１電極と第２電極との間に電圧を印加する電圧印加部と、第１電極を回転させる駆動部と、を備え、第１筒部または第２筒部は、貫通孔を有し、貫通孔は、第１電極の軸心周りの方向における内面の一部に貯留された前記液体の液面よりも上方に位置し、貫通孔は、貫通孔を介して前記液体を回収するための孔である。
【発明の効果】
【０００７】
本発明によれば、捕集液の汚染を抑制した微粒子サンプリング装置を提供できる。
【図面の簡単な説明】
【０００８】

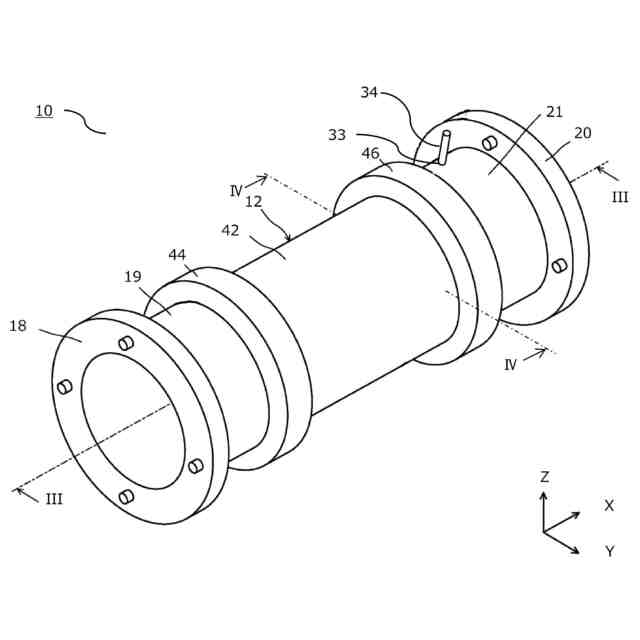

図１は、実施の形態１に係る微粒子サンプリング装置の外観を示す斜視図である。
図２は、図１の微粒子サンプリング装置の外観を示す側面図である。
図３は、図１のＩＩＩ－ＩＩＩ線断面図である。

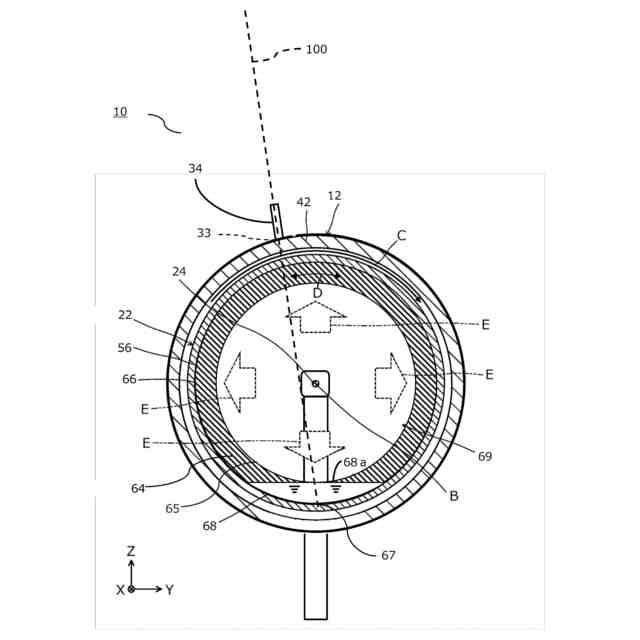

図４は、図１のＩＶ－ＩＶ線端面図である。

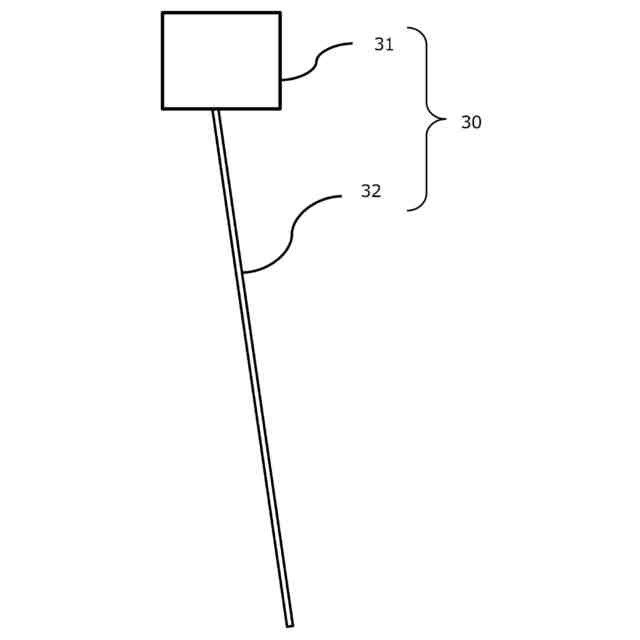

図５は、実施の形態１に係る回収機の一例を示す側面図である。

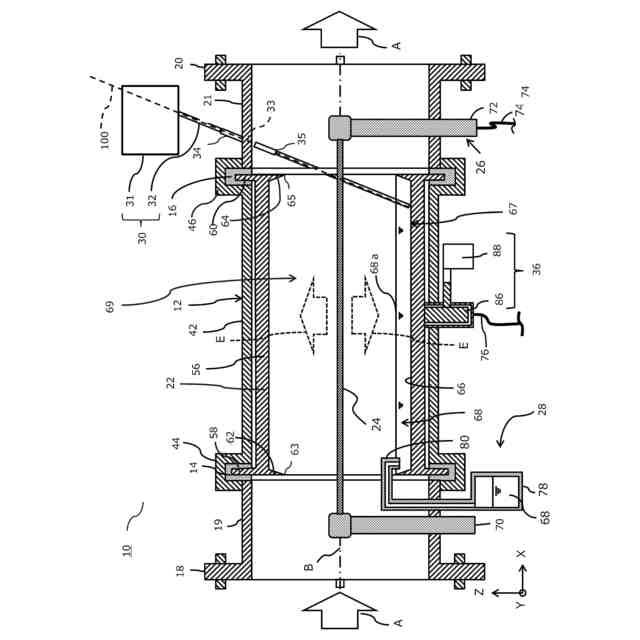

図６は、図１の微粒子サンプリング装置に図５の回収機を挿入したときのＩＩＩ－ＩＩＩ線断面図である。

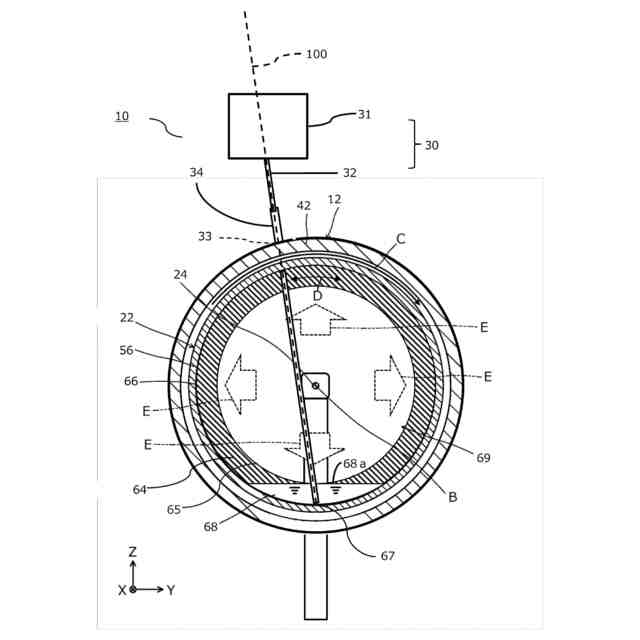

図７は、図１の微粒子サンプリング装置に図５の回収機を挿入したときのＩＶ－ＩＶ線端面図である。

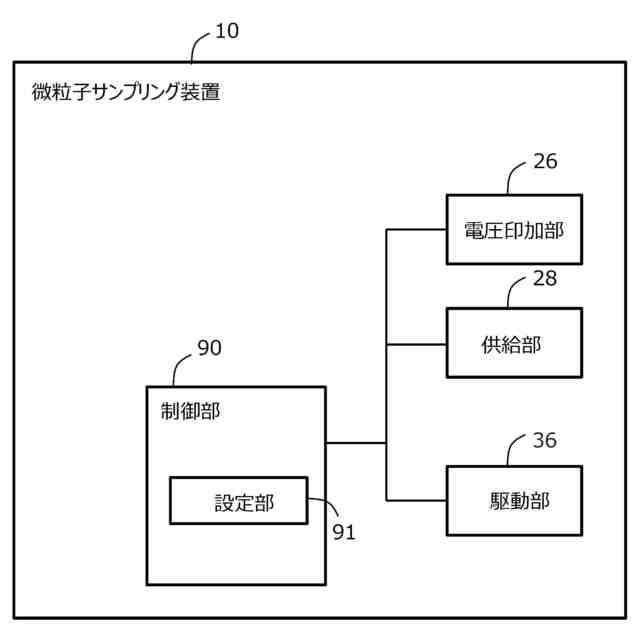

図８は、図１の微粒子サンプリング装置の構成を示すブロック図である。
図９は、図１のＩＩＩ－ＩＩＩ線断面図であり、図１の微粒子サンプリング装置が行う動作の一例を説明するための説明図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施の形態について、図面を参照しながら説明する。
【００１０】
ただし、本開示に係る微粒子サンプリング装置は、以下に説明する実施の形態あるいは図面に記載される構成に限定されることを意図せず、それらと同等な構成も含む。
（【００１１】以降は省略されています）
