公開番号2025146950
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025126062,2021189248
出願日2025-07-29,2021-11-22
発明の名称ワイヤハーネス
出願人住友電装株式会社
代理人個人,個人,個人
主分類H02G 3/30 20060101AFI20250926BHJP(電力の発電,変換,配電)
要約【課題】ワイヤハーネスを、一端と他端との間において、電線にねじれが生じる向きに曲げやすくすることができる技術を提供することを目的とする。
【解決手段】ワイヤハーネス10は、複数の電線20と第1端子台30と第2端子台40とを備える。各電線20は、撚線導体21と、前記撚線導体21を覆う絶縁被覆26とを含む。前記複数の電線20の一端部は第1端子台30の第1保持部31に保持され、他端部は第2端子台40の第2保持部41に保持される。ワイヤハーネス10における接続姿勢は、前記複数の電線20が前記第1保持部31と前記第2保持部41との間において曲がった姿勢であって、前記複数の電線20にねじれが生じる姿勢である。前記複数の電線20のうち半数以上の電線20における前記撚線導体21の撚りの向きは、前記ねじれによって前記撚線導体21の撚りが締まる向きである。
【選択図】図3
特許請求の範囲【請求項１】
それぞれが撚線導体と、前記撚線導体を覆う絶縁被覆とを含む複数の電線と、
前記複数の電線の一端部を保持する第１保持部と、それぞれが前記複数の電線のうち対応する電線の前記一端部に電気的に接続された複数の第１端子とを含む第１端子台と、
前記複数の電線の他端部を保持する第２保持部と、それぞれが前記複数の電線のうち対応する電線の前記他端部に電気的に接続された複数の第２端子とを含む第２端子台と、
を備え、
前記複数の電線は、前記第１保持部と前記第２保持部との間において、前記第１保持部と前記第２保持部とを結ぶ方向と交差する方向に並んでおり、
前記複数の電線が前記第１保持部と前記第２保持部との間でまっすぐに延びる姿勢を第１姿勢とした場合に、
前記第１端子台及び前記第２端子台がそれぞれの接続相手と接続された接続姿勢は、前記複数の電線が前記第１保持部と前記第２保持部との間において曲がった姿勢であって、前記第１姿勢から曲げられた場合に前記複数の電線にねじれが生じる第２姿勢であり、
前記複数の電線のうち半数以上の電線における前記撚線導体の撚りの向きは、前記複数の電線が前記第１姿勢から前記第２姿勢に曲がった際の前記ねじれによって前記撚線導体の撚りが締まる向きであり、
前記複数の電線は、３本以上であり、
前記複数の電線のうち３本ずつが１組とされ、
３本１組の電線の中で半数以上の電線における前記撚線導体の撚りの向きは、前記複数の電線が前記第１姿勢から前記第２姿勢に曲がった際の前記ねじれによって前記撚線導体の撚りが締まる向きである、ワイヤハーネス。
続きを表示（約 930 文字）【請求項２】
請求項１に記載のワイヤハーネスであって、
前記第２姿勢は、前記複数の電線が前記複数の電線の並列方向に沿った軸回りに曲がるとともに、前記複数の電線のそれぞれにおいて前記一端部と前記他端部とが前記並列方向に前記電線の直径以上ずれている姿勢である、ワイヤハーネス。
【請求項３】
請求項２に記載のワイヤハーネスであって、
前記第２姿勢において、前記第１保持部から前記複数の電線が延び出る方向と、前記第２保持部から前記複数の電線が延び出る方向とが成す角度は６０度以上１２０度以下であり、かつ、前記複数の電線の前記第１保持部における並列方向と前記第２保持部における並列方向とは平行である、ワイヤハーネス。
【請求項４】
請求項１から請求項３のいずれか１項に記載のワイヤハーネスであって、
前記複数の電線のうちすべての電線における前記撚線導体の撚りの向きは、前記複数の電線が前記第１姿勢から前記第２姿勢に曲がった際の前記ねじれが前記撚線導体の撚りを締める向きである、ワイヤハーネス。
【請求項５】
請求項１から請求項４のいずれか１項に記載のワイヤハーネスであって、
ＪＩＳＫ６２５３準拠のデュロメータによって測定される前記絶縁被覆のショアＡ硬度が４０以上１００以下である、ワイヤハーネス。
【請求項６】
請求項１から請求項５のいずれか１項に記載のワイヤハーネスであって、
前記絶縁被覆は、結晶性樹脂製である、ワイヤハーネス。
【請求項７】
請求項１から請求項６のいずれか１項に記載のワイヤハーネスであって、
前記撚線導体の断面積は１０ｓｑ以上５０ｓｑ以下であり、
前記第１保持部と前記第２保持部との間の電線長は、１００ｍｍ以上３００ｍｍ以下である、ワイヤハーネス。
【請求項８】
請求項１から請求項７のいずれか１項に記載のワイヤハーネスであって、
前記第１保持部及び前記第２保持部のそれぞれは、前記複数の電線をインサート部品としてインサートモールド成形された樹脂成形部である、ワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ワイヤハーネスに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１は、複数の導体と前記導体の両端に設けられた２つの接続部とを備え、機器本体と当該機器本体を収容する機器ケースとを備えた機器内に屈曲された状態で配線される機器用配線部材を複数備えた機器用配線集合体を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－９８７８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の機器用配線集合体のようなワイヤハーネスが、一端と他端との間において、電線にねじれが生じる向きに曲げやすいことが望まれている。
【０００５】
そこで、ワイヤハーネスを、一端と他端との間において、電線にねじれが生じる向きに曲げやすくすることができる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のワイヤハーネスは、それぞれが撚線導体と、前記撚線導体を覆う絶縁被覆とを含む複数の電線と、前記複数の電線の一端部を保持する第１保持部と、それぞれが前記複数の電線のうち対応する電線の前記一端部に電気的に接続された複数の第１端子とを含む第１端子台と、前記複数の電線の他端部を保持する第２保持部と、それぞれが前記複数の電線のうち対応する電線の前記他端部に電気的に接続された複数の第２端子とを含む第２端子台と、を備え、前記複数の電線は、前記第１保持部と前記第２保持部との間において、前記第１保持部と前記第２保持部とを結ぶ方向と交差する方向に並んでおり、前記複数の電線が前記第１保持部と前記第２保持部との間でまっすぐに延びる姿勢を第１姿勢とした場合に、前記第１端子台及び前記第２端子台がそれぞれの接続相手と接続された接続姿勢は、前記複数の電線が前記第１保持部と前記第２保持部との間において曲がった姿勢であって、前記第１姿勢から曲げられた場合に前記複数の電線にねじれが生じる第２姿勢であり、前記複数の電線のうち半数以上の電線における前記撚線導体の撚りの向きは、前記複数の電線が前記第１姿勢から前記第２姿勢に曲がった際の前記ねじれによって前記撚線導体の撚りが締まる向きである、ワイヤハーネスである。
【発明の効果】
【０００７】
本開示によれば、ワイヤハーネスを、一端と他端との間において、電線にねじれが生じる向きに曲げやすくすることができる。
【図面の簡単な説明】
【０００８】

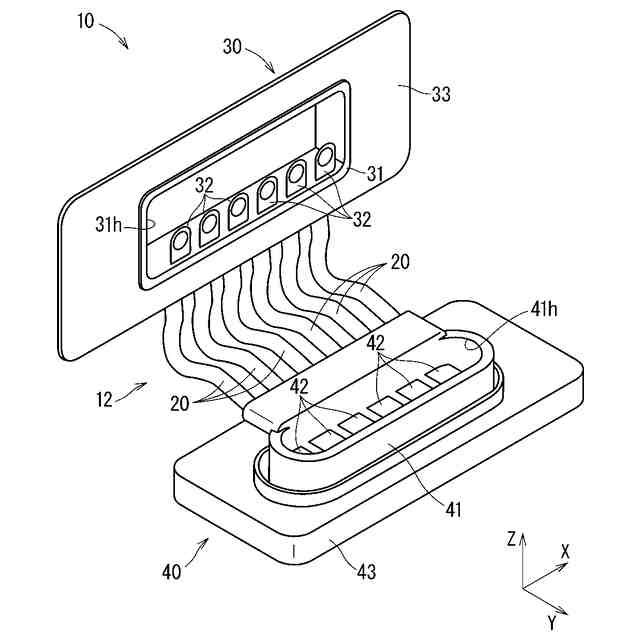

図１は実施形態にかかるワイヤハーネスを示す斜視図である。

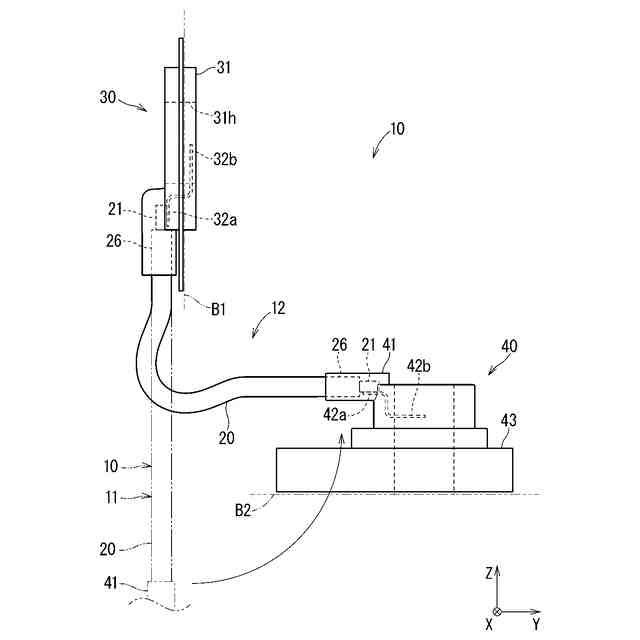

図２は実施形態にかかるワイヤハーネスを示す側面図である。

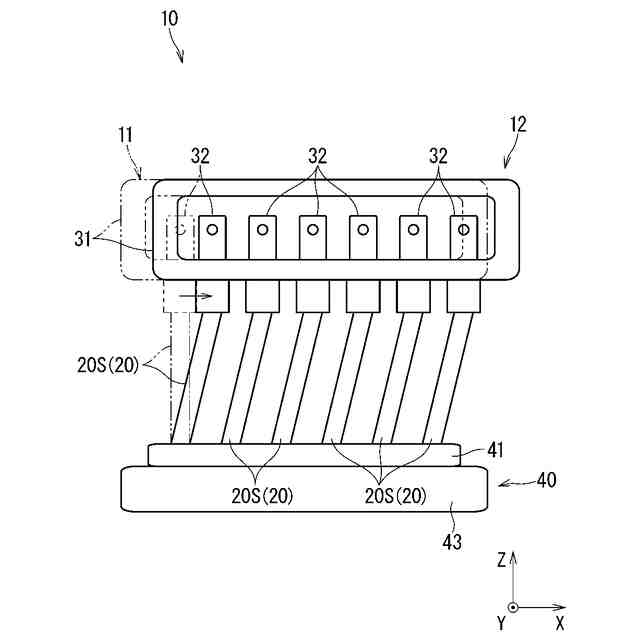

図３は実施形態にかかるワイヤハーネスを示す正面図である。
図４は電線を示す断面図である。

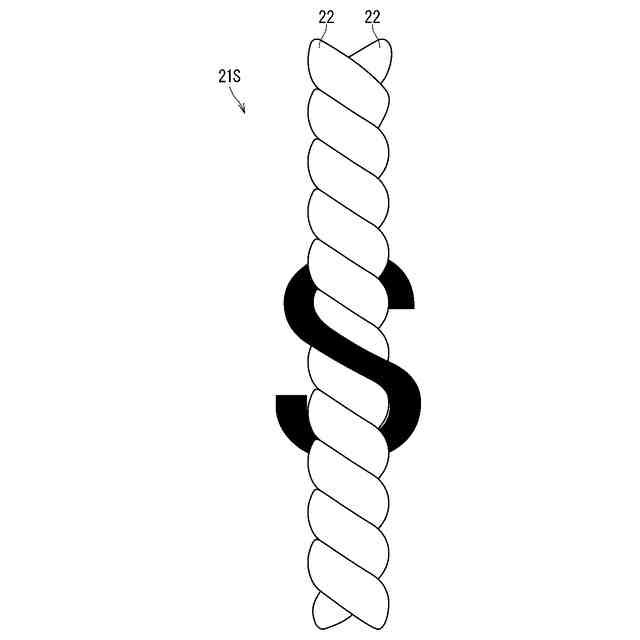

図５はＳ撚りの撚線導体を示す説明図である。
図６はＺ撚りの撚線導体を示す説明図である。

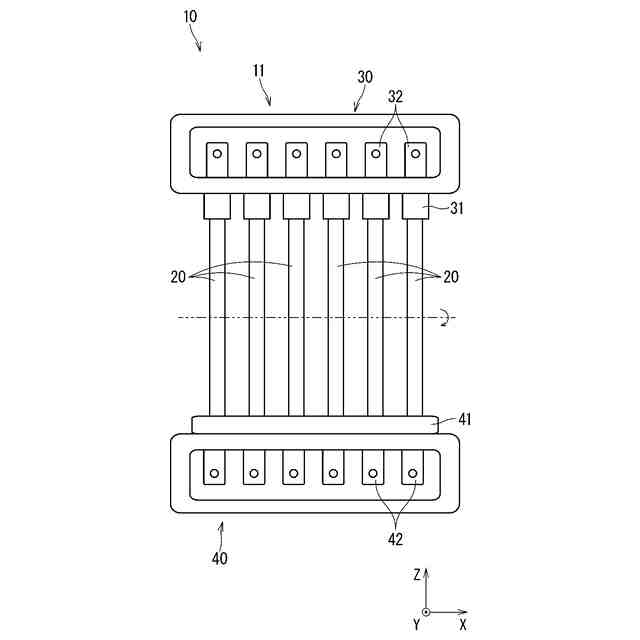

図７は第１姿勢のワイヤハーネスを示す正面図である。

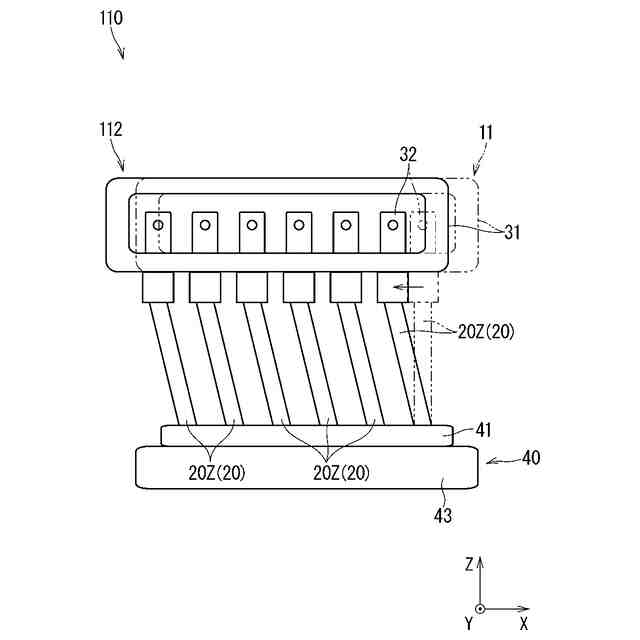

図８は第１変形例にかかるワイヤハーネスを示す正面図である。

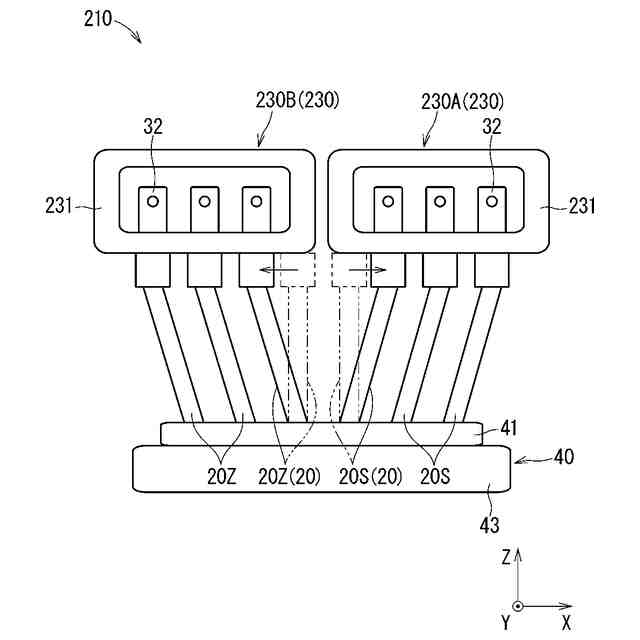

図９は第２変形例にかかるワイヤハーネスを示す正面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示のワイヤハーネスは、次の通りである。
（【００１１】以降は省略されています）
