公開番号2025146850
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025114254,2021571601
出願日2025-07-07,2020-08-20
発明の名称表示機構
出願人パテックフィリップソシエテアノニムジュネーブ
代理人個人,個人,個人,個人
主分類G04B 19/253 20060101AFI20250926BHJP(時計)
要約【課題】ディスクの重ね合わせなしに、可能な限り大きい単一のアパーチャの単一のラインに日付、曜日、及び月を表示することを可能にする表示機構を提供する。
【解決手段】本発明は、同一平面上にあるように配置された第1の表示ホイール(110;120)と第2の表示ホイール(130;140)とを備えた時計ムーブメントの表示機構に関し、第1及び第2の表示ホイール(110、120;130;140)は更に、少なくとも1つのボールベアリングによって互いに対して枢動するように配置されている。
【選択図】図5a
特許請求の範囲【請求項１】
同一平面上に配置された第１の表示ホイール（１１０；１２０）及び第２の表示ホイール（１３０；１４０）を備えた時計ムーブメントの表示機構であって、
前記第１及び第２の表示ホイール（１１０、１２０；１３０；１４０）は、少なくとも１つのボールベアリング（１６１、１６２、１６３、１６４）によって互いに対して枢動するように更に構成されている、
ことを特徴とする表示機構。
続きを表示（約 1,300 文字）【請求項２】
前記第１及び第２の表示ホイールの各々は、固定部と、第１及び第２のボールベアリングによって前記固定部に対して枢動する可動部と、をそれぞれ備える、
ことを特徴とする、請求項１に記載の表示機構。
【請求項３】
前記第１及び第２の表示ホイール（１１０、１３０；１２０、１４０）もまた同軸である、
ことを特徴とする、請求項１に記載の表示機構。
【請求項４】
前記第１及び第２の表示ホイールの各々は可動部を含み、前記第２の表示ホイールの前記可動部は、第１のボールベアリングによって前記第１の表示ホイールの前記可動部の内側で枢動する、
ことを特徴とする、請求項３に記載の表示機構。
【請求項５】
前記第１の表示ホイールの前記可動部が第２のボールベアリングによって前記固定部の内側で枢動されるか、又は前記第２の表示ホイールの前記可動部が第３のボールベアリングによって前記固定部の外側で枢動されるように構成された少なくとも１つの固定部を更に備える、
ことを特徴とする請求項４に記載の表示機構。
【請求項６】
前記第１及び第２の表示ホイール（１１０、１３０、１２０、１４０）と同軸且つ同一平面上にある固定リング（１５；１７）を備え、
前記第１の表示ホイールは、外側リング（１１０；１２０）を含み、前記第２の表示ホイールは、内側リング又はディスク（１３０；１４０）を含み、
前記第１の表示ホイールの前記外側リング（１１０；１２０）は、第１のボールベアリング（１６２；１６４）によって固定リング（１５；１７）に対してその外側で枢動運動するように構成され、
前記第２の表示ホイールの内側リング又はディスク（１３０；１４０）は、第２のボールベアリング（１６１；１６３）によって固定リング（１５；１７）に対してその内側で枢動運動するように構成されている、
ことを特徴とする請求項３に記載の表示機構。
【請求項７】
前記第１及び第２の表示ホイールは、それぞれ第１及び第２のインジケーター（１１、１２、１３、１４）を担持し、前記第１及び第２のインジケーターは、少なくとも１つの情報項目を表示するための少なくとも１つの固定されたアパーチャと協働するようになっている、
ことを特徴とする、請求項１～６の何れか１項に記載の表示機構。
【請求項８】
前記第１及び第２のインジケーター（１１、１２、１３、１４）は、同じ固定された単一のアパーチャと協働するように構成されている、
ことを特徴とする、請求項７に記載の表示機構。
【請求項９】
前記第１及び第２の表示ホイールによって担持される前記第１及び第２のインジケーター（１１、１２）は、前記固定されたアパーチャと協働して単一の情報項目を表示する、
ことを特徴とする、請求項６又は７に記載の表示機構。
【請求項１０】
請求項１～９の何れか１項に記載の表示機構を備える時計用ムーブメント。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、時計の表示機構に関し、詳細には、簡易型又は永久型日付表示機構、好ましくは、日付、曜日、及び月を表示できる表示機構に関する。
続きを表示（約 1,800 文字）【０００２】
時計、特に腕時計の日付を表示する際に引き起こされる問題の１つは、視認性である。実際、表示ホイール（日付ディスク）にわたって３１個の表示を配置すると、多くの場合、表示のサイズが極めて小さくなり、快適に読むには小さすぎることもある。この問題は、５１個の表示を含む週番号の表示についても同様である。
【０００３】
この問題の複数の解決策として、読み取りを助けるために、ガラスに拡大鏡などの光学的拡大手段を設けること、又は、１の位と十の位を別個のホイールに分けて、従ってこれらの桁のサイズを大幅に拡大できることが考えられる。
【０００４】
この後者の方法を用いた日付機構は、一般に「ラージデイト」と呼ばれ、周知である。スイス国特許第３１０５５９号には、例えば、一方が十の位を有し他方が１の位を有する、２つの並置されたディスク又は同一平面上にあるディスクによって日付が表示される日付表示部が記載されている。１の位と十の位のディスクの他の配置も可能である。欧州特許第０５２９１９１号及び欧州特許第１０７０９９６号には、１の位のディスクと十の位のディスクが重ね合わされた日付表示が記載されている。スイス国特許第６９０５１５号、ドイツ国特許第１０２００５０１０６０２号、及びスイス国特許第６８８６７１号には、同一平面上及び同軸上にある１の位のディスクと十の位のディスクを有する日付表示部が記載されている。
【先行技術文献】
【特許文献】
【０００５】
スイス国特許第３１０５５９号明細書
欧州特許第０５２９１９１号明細書
欧州特許第１０７０９９６号明細書
スイス国特許第６９０５１５号明細書
ドイツ国特許第１０２００５０１０６０２号明細書
スイス国特許第６８８６７１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
これらの機構には、幾つかの欠点がある。一方では、これらの機構が重なり合っている場合、十の位のディスクと１の位のディスクのレベルの差異により、日付表示部の読み取り及び外観が損なわれる。他方では、これらが同一平面上にあるかどうかに関わらず、十の位のディスクと１の位のディスクが同軸上にある場合、それぞれの支持体の枢動運動に関連する制約：すなわち、ベアリング又は石の枢動運動による摩擦、相互作用するスピンドルとホイールとの間の枢動運動による摩擦がある。これらの制約の一部の理由によって、ディスクは、互いにブレーキをかけるか、又は不適切な瞬間に摩擦により互いに駆動することがある。更に、これらの機構は、これらの制約を克服し、日付の１の位と十の位が変わるときに２つのディスクを同時に枢動させるためには、かなりのトルクを必要とする。
【課題を解決するための手段】
【０００７】
従って、本発明の目的は、２つの同一平面上にある表示ディスクを含む表示機構、特に日付を表示する機構であって、上述した欠点を解消する表示機構を提示することである。本発明の１つの特定の目的は、ディスクの重ね合わせなしに、可能な限り大きい単一のアパーチャの単一のラインに日付、曜日、及び月を表示することを可能にする表示機構を提示することである。
【０００８】
本発明は、請求項１に記載の表示機構、並びに請求項１０及び１１にそれぞれ記載のムーブメント及び時計に関する。
【０００９】
添付図は、本発明による表示機構の一実施形態を概略的且つ例示的に示したものである。
【図面の簡単な説明】
【００１０】

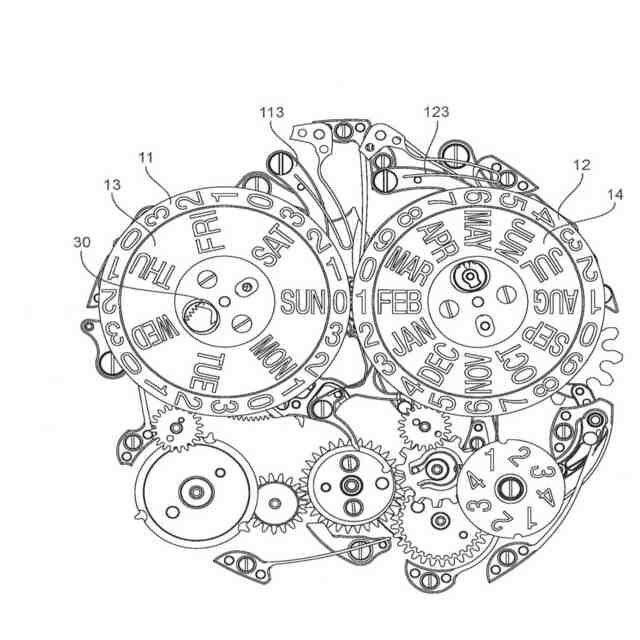

日付、曜日、及び月の表示を可能にする、本発明の一実施形態による表示機構を示す図である。
図１の曜日及び月のインジケーターがない図である。

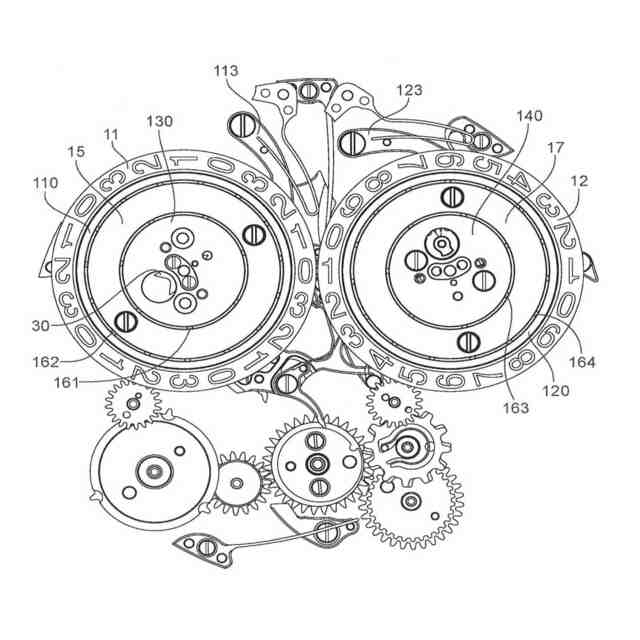

図１の曜日及び月のインジケーター又はディスクがない状態を示す図である。

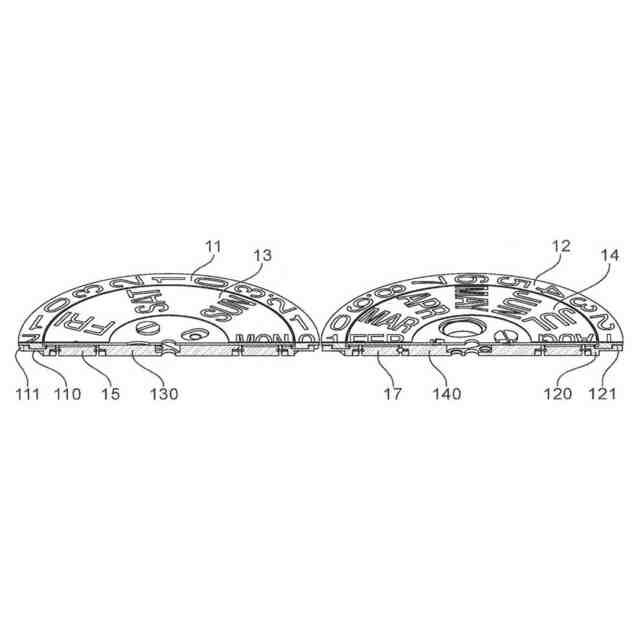

図１の表示機構の表示ホイールの透視図である。

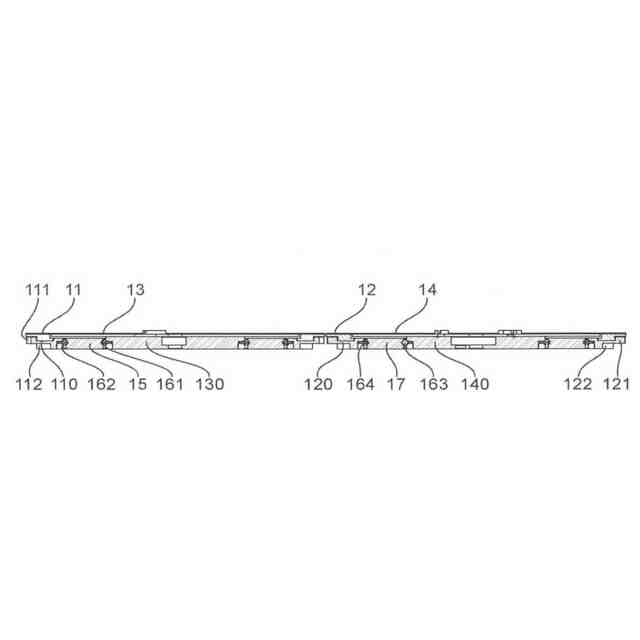

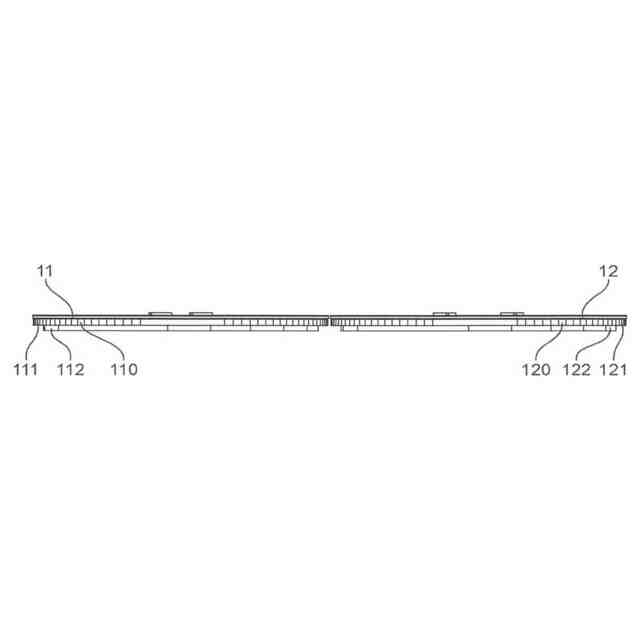

図１の表示機構の表示ホイールの側面図である。
図１の表示機構のボールベアリングの透視図である。
図１の表示機構のボールベアリングの断面図である。
（【００１１】以降は省略されています）
