公開番号2025146353
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024047081
出願日2024-03-22
発明の名称液体吐出装置、画像形成装置、液体吐出方法、およびプログラム
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類B41J 2/205 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】気流による画質の乱れを抑えることができる、液体吐出装置、画像形成装置、液体吐出方法、およびプログラムを提供する。
【解決手段】本発明は、大きさの異なる2種類以上の液滴が吐出可能な液体吐出ヘッドと、入力階調値の高階調部では最も大きな液滴でのみ吐出させ、前記液体吐出ヘッドが有するノズルのうち吐出しない不吐出ノズルの割合が、前記入力階調値の低階調部から高階調部に向けて増加することはなくかつ少なくとも一か所以上傾きに変化がない部分を含ませる制御部、を備える。
【選択図】図4A
特許請求の範囲【請求項１】
大きさの異なる２種類以上の液滴が吐出可能な液体吐出ヘッドと、
入力階調値の高階調部では最も大きな液滴でのみ吐出させ、前記液体吐出ヘッドが有するノズルのうち吐出しない不吐出ノズルの割合が、前記入力階調値の低階調部から高階調部に向けて増加することはなくかつ少なくとも一か所以上傾きに変化がない部分を含ませる制御部、
を備える液体吐出装置。
続きを表示（約 1,000 文字）【請求項２】
前記制御部は、前記入力階調値が増加するに従い、単位面積あたりの液滴の付着量または画像濃度である吐出滴量比率を、減少させない、請求項１に記載の液体吐出装置。
【請求項３】
前記制御部は、前記液体吐出ヘッドにおいて、最も小さい液滴は、前記入力階調値の２０％以下でのみ吐出させる、請求項１または２に記載の液体吐出装置。
【請求項４】
前記制御部は、前記液体吐出ヘッドにおいて、前記入力階調値が５％以下では、最も小さい液滴のみで吐出させる、請求項１に記載の液体吐出装置。
【請求項５】
前記液体吐出ヘッドは、大きさの異なる３種類以上の液滴が吐出可能であり、
前記制御部は、２番目に小さい液滴を、前記入力階調値の２０％以下で吐出させる、請求項３に記載の液体吐出装置。
【請求項６】
前記制御部は、前記液体吐出ヘッドにおいて前記割合の傾きに変化のない部分のうち、少なくとも１箇所を前記入力階調値が２０％以下において存在させる、請求項１または２に記載の液体吐出装置。
【請求項７】
前記制御部は、前記液体吐出ヘッドにおいて前記割合の傾きに変化のない部分のうち、２箇所を前記入力階調値が４０％以下で存在させ、そのうち１箇所を２０％以下に存在させる、請求項１または２に記載の液体吐出装置。
【請求項８】
請求項１に記載の液体吐出装置を搭載する、画像形成装置。
【請求項９】
大きさの異なる２種類以上の液滴が吐出可能な液体吐出ヘッドを有する液体吐出装置で実行される液体吐出方法であって、
入力階調値の高階調部では最も大きな液滴でのみ吐出させるステップと、
前記液体吐出ヘッドが有するノズルのうち吐出しない不吐出ノズルの割合が、前記入力階調値の低階調部から高階調部に向けて増加することはなくかつ少なくとも一か所以上傾きに変化がない部分を含ませるステップと、
を含む液体吐出方法。
【請求項１０】
大きさの異なる２種類以上の液滴が吐出可能な液体吐出ヘッドを有する液体吐出装置を制御するコンピュータを、
入力階調値の高階調部では最も大きな液滴でのみ吐出させ、前記液体吐出ヘッドが有するノズルのうち吐出しない不吐出ノズルの割合が、前記入力階調値の低階調部から高階調部に向けて増加することはなくかつ少なくとも一か所以上傾きに変化がない部分を含ませる制御部、
して機能させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出装置、画像形成装置、液体吐出方法、およびプログラムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
階調表現には、低階調部では小滴による小ドットサイズで表現し、中間の階調部では小ドットサイズの比率を減らすとともに中滴による中ドットサイズを混合させていき、高階調部では中ドットサイズの比率を減らすともに大滴による大ドットサイズを混合させていく手法が一般に用いられているが、同時に吐出する滴（吐出滴）が増えていくと、吐出滴自身で発生する気流が相互に干渉しあい、吐出滴が曲がってしまう問題がある。
【０００３】
これは、特にノズルから紙等の被記録媒体までの距離が離れるほど顕著となる。吐出滴にサテライト等が生じている場合等は、サテライトが気流に流されて着弾することで、木目調のようなムラが生じ、液体吐出ヘッドの端部のノズルでは、影響を受ける気流に偏りが生じ、着弾位置がずれやすく（曲がりやすく）なる。特に、複数の液体吐出ヘッドを並べて印刷するような場合では、液体吐出ヘッドのつなぎ目で白スジまたは黒スジが発生しやすくなる。
【０００４】
吐出滴の構成のバランスを考慮して、同じ階調に対して大きな吐出滴を使用する技術が考えられている。特許文献１では、高階調部で最も大きな液滴のみ吐出すること、吐出しないノズルが低階調部から高階調部に向けて増加しない（減少する）ことが記載されている。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上述の吐出滴の構成では、単純に吐出滴の大きさを変えるのみで、吐出滴と吐出滴の間の空間がインプット数と同量で結果的に吐出滴の間隔が狭くなり、気流の影響を受けやすいという問題がある。また、各インプットレベルに対し、２種類の吐出滴の大きさを使用しており、小さい方の吐出滴の影響を受けやすくなるという問題がある。
【０００６】
本発明は、上記に鑑みてなされたものであって、気流による画質の乱れを抑えることができる、液体吐出装置、画像形成装置、液体吐出方法、およびプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決し、目的を達成するために、本発明は、大きさの異なる２種類以上の液滴が吐出可能な液体吐出ヘッドと、入力階調値の高階調部では最も大きな液滴でのみ吐出させ、前記液体吐出ヘッドが有するノズルのうち吐出しない不吐出ノズルの割合が、前記入力階調値の低階調部から高階調部に向けて増加することはなくかつ少なくとも一か所以上傾きに変化がない部分を含ませる制御部、を備える。
【発明の効果】
【０００８】
本発明によれば、同じ吐出量であっても、より大きな吐出滴を増やすことで、できるだけ吐出滴の間隔を設けることができ、気流による画質の乱れを抑えることができる、という効果を奏する。
【図面の簡単な説明】
【０００９】

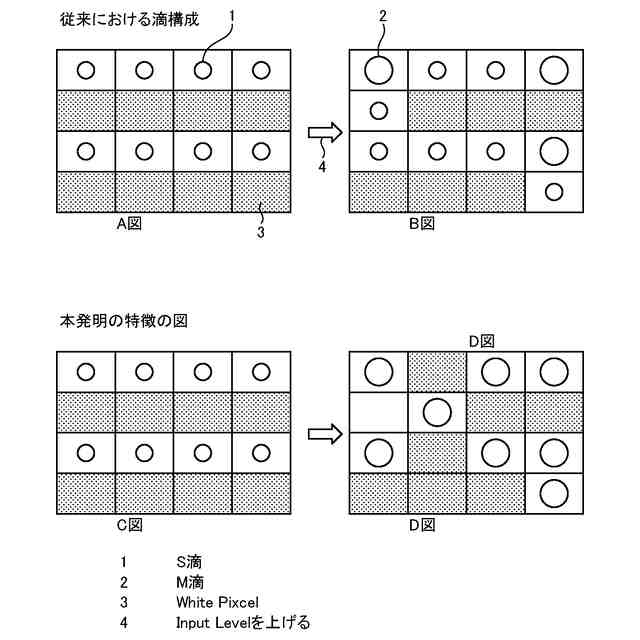

図１は、従来の階調表現方法の一例を説明するための図である。

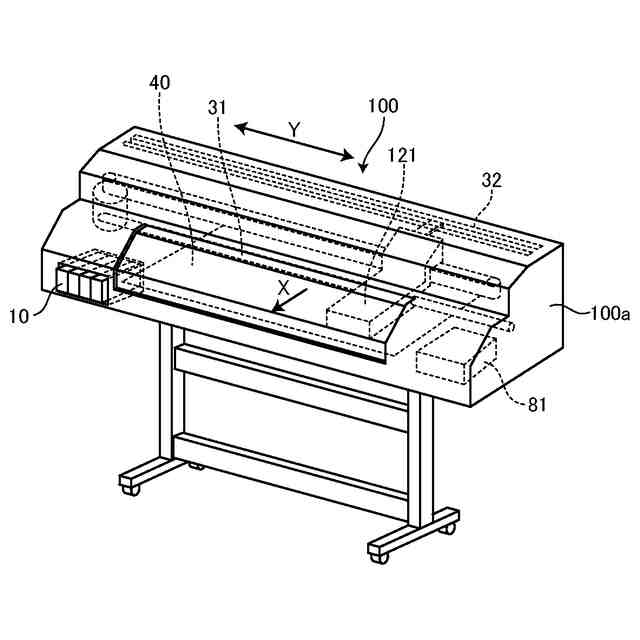

図２は、第１の実施の形態にかかる液体吐出装置を適用した画像形成装置の内部を透視して示す斜視図である。
図３は、第１の実施の形態にかかる画像形成装置の構成の概略を示す図である。
図４Ａは、第１の実施の形態にかかる画像形成装置のハードウェア構成の一例を示すブロック図である。
図４Ｂは、第１の実施の形態にかかる画像形成装置における液体の媒体に対する着弾例を示す図である。
図５Ａは、第１実施例にかかる液体吐出装置における階調表現方法の一例を説明するための図である。
図５Ｂは、第１実施例にかかる液体吐出装置における階調表現方法の一例を説明するための図である。
図６Ａは、小滴だけでWhite Pixelを埋めた場合の画質を示す図である。
図６Ｂは、中滴だけでWhite Pixelを埋めた場合の画質を示す図である。
図６Ｃは、大滴だけでWhite Pixelを埋めた場合の画質を示す図である。
図７は、第２実施例にかかる液体吐出装置における階調表現方法の一例を説明するための図である。
図８は、第２実施例にかかる液体吐出装置における階調表現方法の一例を説明するための図である。
図９は、第３実施例にかかる液体吐出装置における階調表現方法の一例を説明するための図である。
図１０は、第３実施例にかかる液体吐出装置における階調表現方法の一例を説明するための図である。
図１１は、第４実施例にかかる液体吐出装置における階調表現方法の一例を説明するための図である。
図１２は、第４実施例にかかる液体吐出装置における階調表現方法の一例を説明するための図である。
図１３は、第５実施例にかかる液体吐出装置における階調表現方法の一例を説明するための図である。
図１４は、第５実施例にかかる液体吐出装置における階調表現方法の一例を説明するための図である。
図１５は、第２の実施の形態にかかる液体吐出装置を適用した電極の製造装置の一例を示す模式図である。
【発明を実施するための形態】
【００１０】
以下に添付図面を参照して、液体吐出装置、画像形成装置、液体吐出方法、およびプログラムの実施の形態を詳細に説明する。
（【００１１】以降は省略されています）
